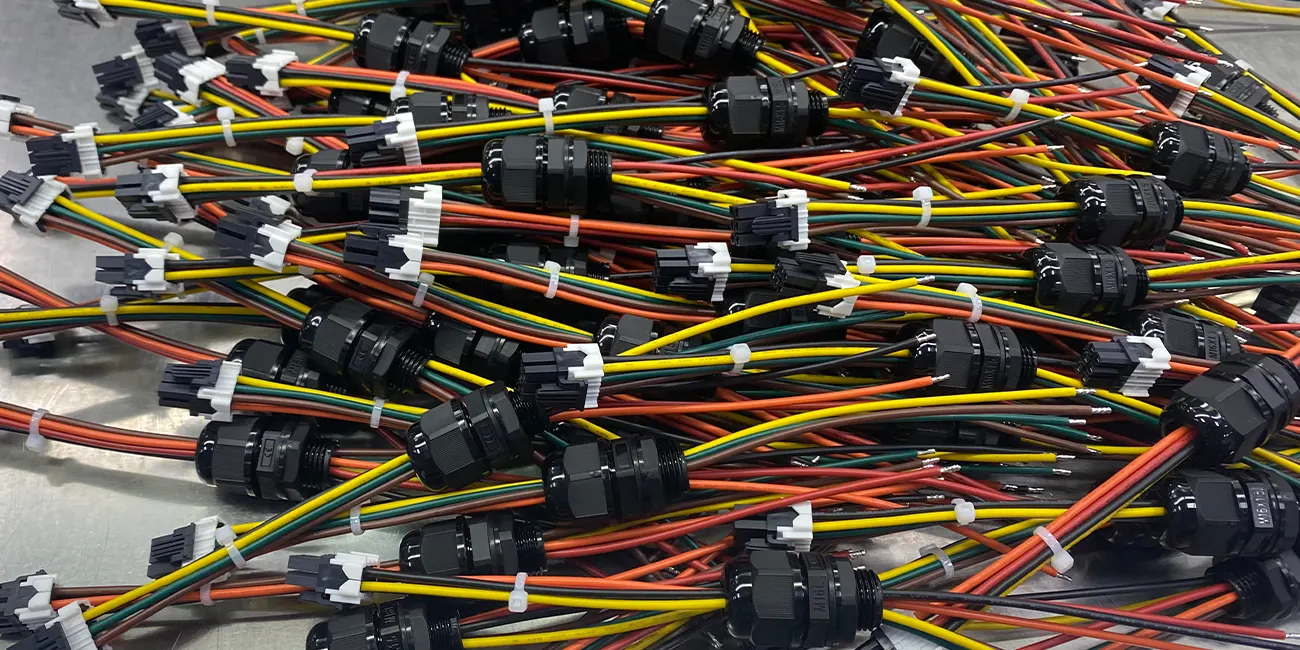

Auto Audio Wiring Harness Colore Guida all 'installazione

Quando si installa un nuovo stereo per auto, è importante comprendere la codifica dei colori del cablaggio e assicurarsi di utilizzare l'adattatore per il cablaggio appropriato. La CEA (Consumer Electronics Association) fornisce una codifica dei colori standardizzata.

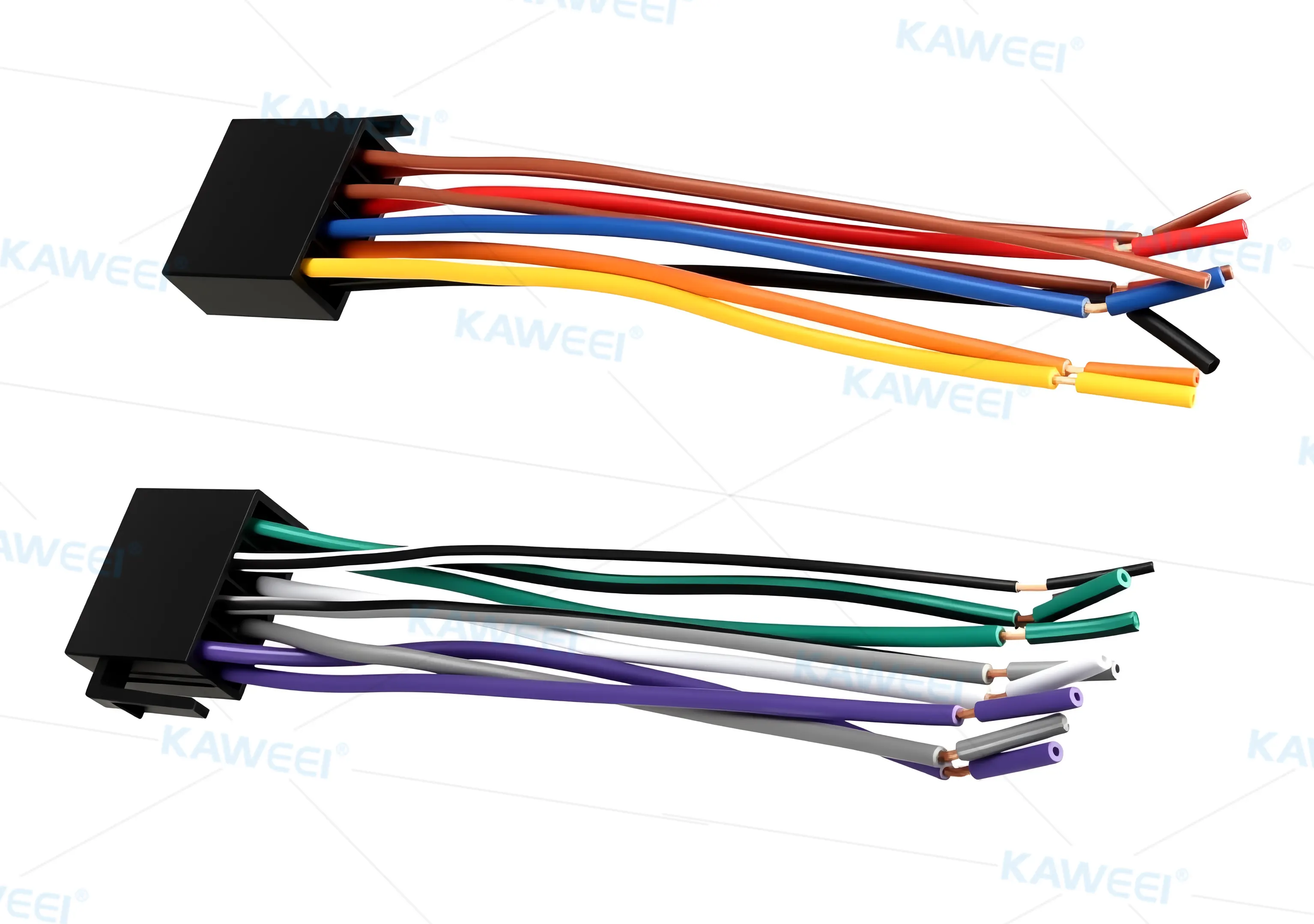

1. Che cosa è un cablaggio stereo?

Un cablaggio stereo agisce come un ponte, collegando il tuo stereo aggiornato ai circuiti elettrici della tua auto. Consente al nuovo stereo di collegarsi rapidamente e in modo sicuro all 'alimentazione del veicolo, agli altoparlanti e al cablaggio di controllo.

La scelta del corretto cablaggio è fondamentale: deve corrispondere al modello del veicolo e alle specifiche stereo per garantire un corretto funzionamento. I moderni arni di cablaggio stereo possono anche:

• Bypassare l'amplificatore di fabbrica o i cavi di estensione
• Conservare le caratteristiche di fabbrica, come il controllo dell 'antenna o gli allarmi di sicurezza

In breve, con il giusto cablaggio stereo, l'installazione di uno stereo aggiornato è facile e sicura.

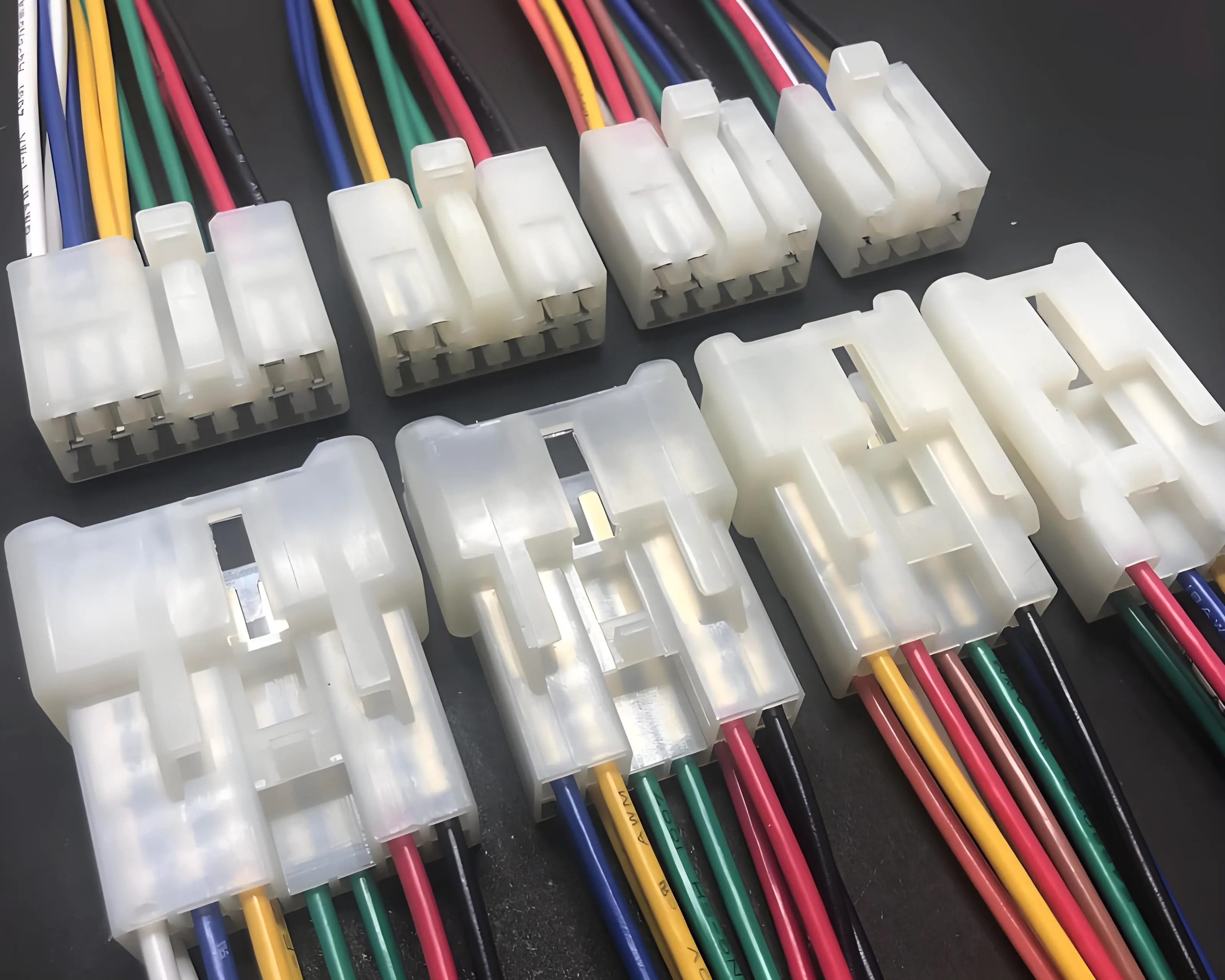

2. Che cosa è auto audio cablaggio codice colore?

Quando si installa o si modifica il sistema audio della propria auto, i colori del cablaggio sono fondamentali. Rappresentano funzioni specifiche, come potenza, altoparlanti, terra, antenna, ecc. Utilizzando gli adattatori per il cablaggio standardizzato, non è necessario tagliare il cablaggio originale; basta allineare i colori per completare l'installazione.

3. Confronto tra il cavo originale e il cavo modificato

In passato, la codifica dei colori per i cablaggi audio variava tra i costruttori di automobili, rendendo l'installazione complessa e soggetta a errori. Ora, la Consumer Electronics Association (CEA) ha stabilito uno standard unificato, semplificando notevolmente il processo di installazione.

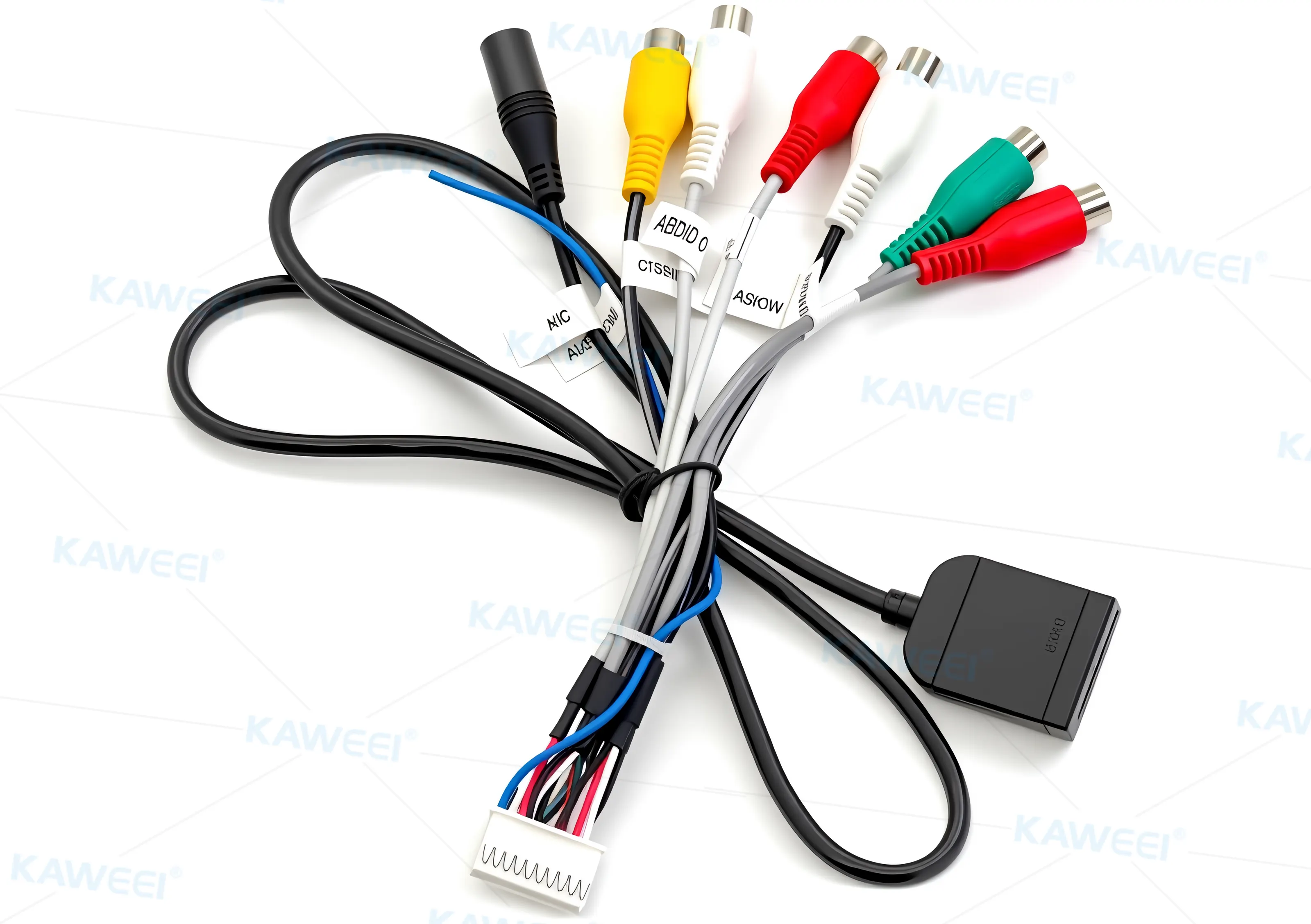

4. Tipi di cablaggi audio-specifici

Multifunzione Wiring Harness

Integra funzioni di estensione, bypass amplificatore e allarme in sospensione, riducendo la complessità di installazione.

Marchio-specifici Wiring Harness

Progettati per marchi o modelli specifici, come BMW, Mercedes-Benz o Toyota, questi arni garantiscono la compatibilità con il sistema OEM.

Advanced Custom Wiring Harness

Sono disponibili lunghezza, tipo di connettore e codifica a colori personalizzabili, rendendoli ideali per le conversioni audio complesse o per i sistemi audio auto di fascia alta.

5. Principali applicazioni dei cablaggi audio per auto

Installare uno stereo auto di aftermarket: Sostituire facilmente lo stereo di fabbrica.

Mantenere le caratteristiche di fabbrica: allarme di sicurezza, comandi del volante, Ford Sync, GM OnStar.

Migliorare la qualità del suono: Combina con un amplificatore esterno per una qualità del suono ancora migliore utilizzando il harness di bypass amplificatore.

Risolvere le sfide di installazione: il harness di estensione è adatto per i veicoli con stereo montato sul bagagliaio.

6. Come installare un cablaggio audio modificato?

L'installazione di un cablaggio stereo modificato può essere fatta in diversi passaggi. Prima di procedere, assicurarsi che l'alimentazione sia scollegata per motivi di sicurezza:

1. Rimuovere il vecchio stereo

Rimuovere attentamente lo stereo originale, evitando danni ai cablaggi e ai pannelli circostanti.

2. Disconnettere il cavo di terra di alimentazione.

Questo è di solito il cavo nero collegato al terminale della batteria negativa.

Disconnettere il cavo di terra previene i cortocircuiti, che danneggiare lo stereo o causare rischi per la sicurezza.

3. Collegamento del nuovo adattatore di cablaggio stereo

Confirmare che il modello dell 'adattatore per il cablaggio corrisponde al veicolo e allo stereo.

Collegare il plug stereo nella porta dell 'adattatore.

4. Abbinare il cablaggio ai colori del harness

Collegare i cavi audio ai cavi adattatori secondo i codici di colore standardizzati:

• Giallo: potenza normale 12V (memoria)
• Rosso: accensione 12V
• Black: terra
• Bianco / grigio / verde / viola: terminali positivi e negativi per ogni altoparlante
• Blu / blu e bianco: controllo dell 'antenna / amplificatore
• Striscia arancione / bianca: luce / dimmer dello strumento

Assicurarsi che la polarità sia corretta; altrimenti, potrebbe causare malfunzionamenti o danni all 'audio.

7. Domande frequenti (FAQ)

Q1: Come faccio a scegliere il corretto cablaggio?

👉 Dovrai confermare l'anno, la marca, il modello e se ha un amplificatore installato in fabbrica.

Q2: Che cosa rappresentano i colori comuni del cablaggio?

Q3: È necessario un arnés di cablaggio?

👉 Se il veicolo ha già un sistema audio modificato, generalmente non è necessario. In caso contrario, è fortemente raccomandato per sicurezza e compatibilità.

Q4: Quali precauzioni devono essere prese durante l'installazione?

👉 Assicurati di scollegare il terminale della batteria negativa per evitare cortocircuiti; utilizzare un fusibile per la protezione; e seguire rigorosamente le connessioni codificate a colori.

8. Summario

Installare un auto stereo aftermarket non è complicato. La chiave risiede nella comprensione dei colori del cavo. Con la codifica dei colori standardizzata e gli adattatori per il cablaggio appropriati, è possibile completare facilmente l'installazione mantenendo la funzionalità della vettura originale.
