産業用コネクタ選択ガイド

産業用コネクタを選択する際には、ワイヤ厚さ、電流サイズ、動作環境、防水レベル、プラグインと抜き取りの容易さ、接続方法、電圧要件、抗干渉能力などの重要なパラメータを総合的に考慮する必要があります。

産業用コネクタの IP 保護レベルは、 2 桁のシステムによって環境適応性を保証します。最初の桁 （ 0 — 6 ） は防塵性能、 2 桁目 （ 0 — 9 ） は防水性能、 "0" は対応しない保護を表します。最高レベルの IP 69 は完全な防塵 （ レベル 6 ） を意味し、 80 ° C の高温および高圧水柱の連続的なフラッシュに耐えることができます（ 80 — 100Bar ） 、極端な洗浄シナリオに適しています。IP 68 はまた、完全な防塵 （ レベル 6 ） を達成し、その防水機能は、 30 分間 1.5 メートルの水に浸漬をサポートします。深海環境での長期安定運転のニーズを満たしています

アンダーソン · パワー · プロダクトが発売した 2 つの IP 68 定格コネクタのうち、 Samtec ACR—16 は 10 ピン設計 （ 定格電流 11.6 A ） を使用し、 SBSX—75 A はデュアル電源ピン （ 135 A 高電流負荷 ） と最大 4 つの信号ピンを搭載しています。両機とも差異化されたロック機構 （ ACR—16 はプッシュプルバックル、 SBSX—75 A はねじ締め ） を使用し、水中 1.5 メートルで 30 分間のシール保護を実現し、産業シナリオにおける高い防水性と電気性能の二重要件を満たします。（ 図 1 ） です。

図 1 ： ACR—16 （ 左 ） と SBSX—75 A （ 右 ） のコネクタは、 IP 68 環境定格とロック機構 （ スケール不可 ） を備えています。

耐化学 · 耐食性

コネクタシェルポリカーボネート （ PC ） は、炭化水素および溶媒環境における耐食性要件に対応して、希釈酸、グリース、洗剤に耐性があり、ポリブチレンテレフタレートは有機溶媒、ガソリン、その他の化合物を含むことができます。この 2 つの組み合わせによって形成された PC / PBT 合金材料は、さらに高い耐化学性、耐衝撃性、耐候性の利点を有しています。

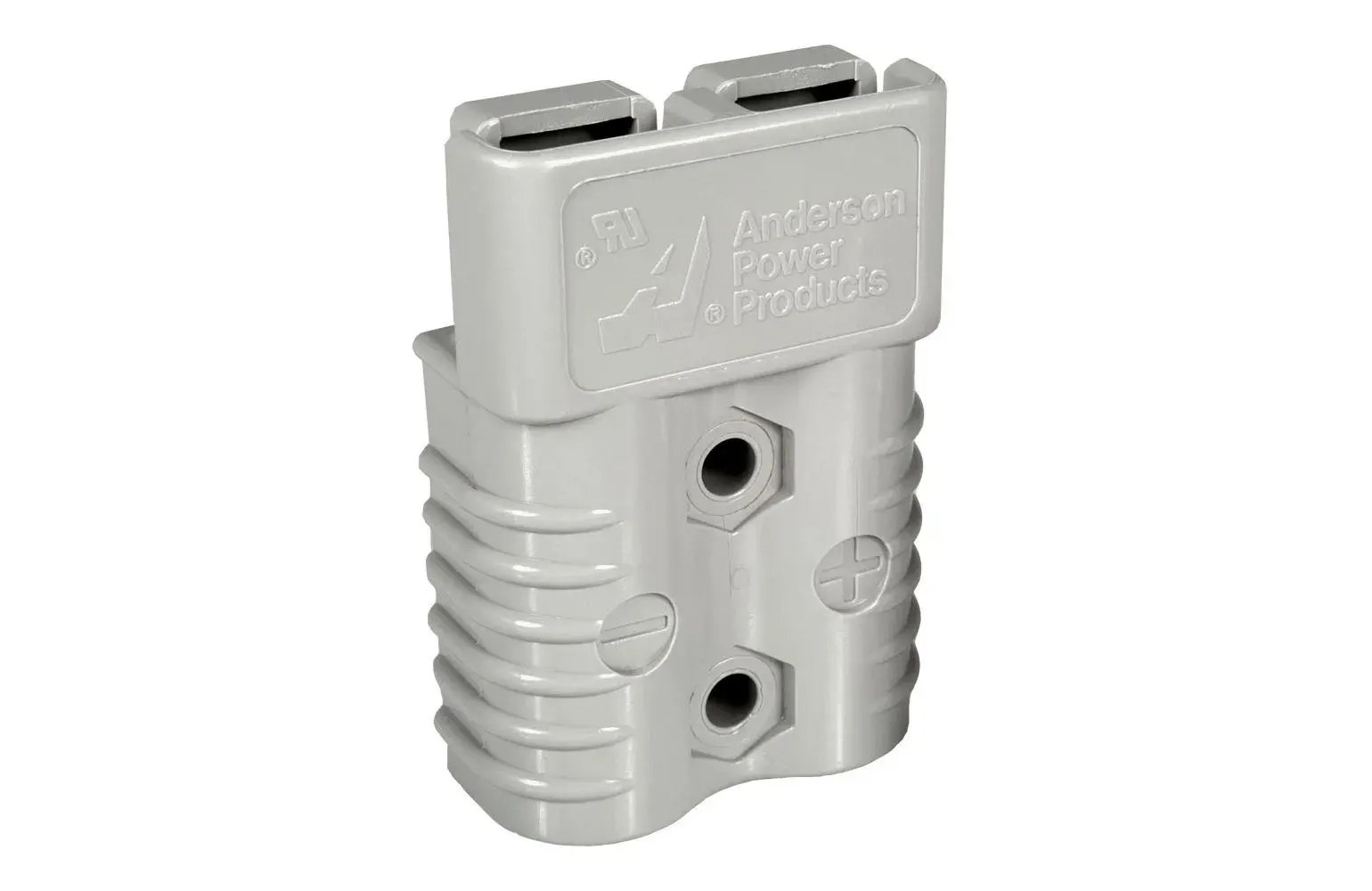

アンダーソン · パワー · プロダクツの SB コネクタシリーズは、 PC / PBT 混合物を使用した耐化学性ハウジングを提供します。これらのコネクタは、最大 280 A の定格電流、 —40 °C ～ 105 °C の拡張動作温度範囲、 IP 64 の環境定格 （ 図 2 ） を備えています。

図 2 ： この電源コネクタのハウジングは PC / PBT 混合物で作られており、耐化学性が高い。（ 画像 ： アンダーソンパワープロダクト ）

冷たいプラグ

高電圧アプリケーション （ 1500 V + ） は、通常、システムの稼働時間よりもオペレータの安全性に関心があります。このような場合、サービスプラグを使用してコールドプラグ式で手動で電源を切断し、オペレータを高電圧から保護することができます。

Hirose EM30MSD サービスプラグには、定格 1500V 、 200A の電源端子と定格 250V 、 1A の信号線が含まれています。これらの信号線は、バイエネットロック機構が回転して切断されたときにホットプラグを防ぐために中断されます。マッチング時には、ロックシステムは耐衝撃性も提供し、偶発的な切断の可能性を最小限に抑えます （ 図 3 ） 。

図 3 ： EM30MSD コールドプラグ式コネクタを外すと、電源ラインと信号ラインの両方が開いてオペレータを保護します。（ 画像 ： Hirose ）

EM30MSD サービスプラグは、抵抗を低減するためにマルチポイント接触設計を採用しています。

PBT シェルは耐食性があり、プラグインした場合の IP 68 保護レベルがあります。プラグを外すと、ソケットには IPX 2 のアンチフィンガー保護機能があり、直径 12.5 mm を超えるオブジェクトが侵入するのを防ぐことができます。あらゆる種類の過酷な環境に適しています。
