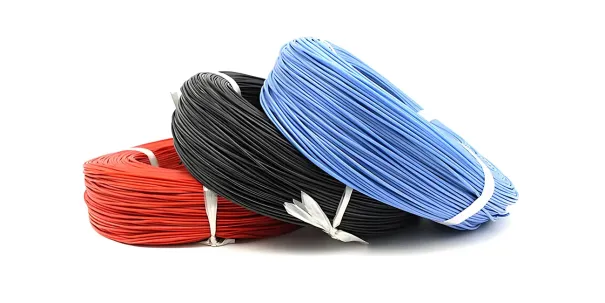

FAQ zu 22 AWG-Kabeln: Spezifikationen, Stromstärke, Leistung und Anwendungen
Die Wahl des richtigen Drahtdurchmessers ist in der Elektrotechnik, der Elektroverkabelung und in Niederspannungssystemen entscheidend. 22-AWG-Draht wird aufgrund seines moderaten Durchmessers und seiner hohen Flexibilität häufig in der Verbindung elektronischer Geräte, in LED-Beleuchtung, der Signalübertragung und in der Automobilelektronik verwendet. Viele Ingenieure und Enthusiasten stehen bei der Auswahl von Drähten jedoch vor Fragen: Wie viel Strom kann ein 22-AWG-Draht übertragen? Wie hoch ist seine Leistungskapazität? Für welche Anwendungen ist er geeignet? Dieser Artikel bietet detaillierte Antworten auf diese häufig gestellten Fragen sowie Berechnungsformeln und Vergleichstabellen, um Ihnen zu helfen, 22-AWG-Draht effektiver zu nutzen.
1. Was ist ein 22-AWG-Kabel?
22 AWG-Draht bezieht sich auf Leiter mit einem Querschnitt von 22 American Wire Gauge (AWG). AWG ist der in Nordamerika verwendete Standard, wobei größere Zahlen dünnere Drähte bedeuten.
- Durchmesser: ≈ 0,64 mm (0,025 Zoll)
- Querschnitt: ≈ 0,326 mm²
Aufgrund seiner Größe wird 22 AWG-Kabel häufig in elektronischen Geräten, Niederspannungssystemen und kleinen Stromkreisen verwendet.
2. Welche Nennleistung hat ein 22-AWG-Kabel?
Die Nennleistung von 22 AWG-Kabeln hängt vom Material (Kupfer oder verzinntes Kupfer), der Isolierungsart und der Betriebsumgebung ab. Gängige Spezifikationen sind:
- Nennspannung: 300 V
- Nenntemperatur: 60 °C bis 105 °C
Daher ist es für Niederspannungssignale und die Übertragung geringer Leistung geeignet, jedoch nicht für Hochleistungsgeräte.
3. Wie viele Ampere kann ein 22-AWG-Kabel führen?
Die Strombelastbarkeit eines 22-AWG-Kabels liegt typischerweise zwischen 0,9 A und 3 A.
Im Freien: 2–3 A.
In Kabelbündeln oder -kanälen: 0,9–1,5 A empfohlen.
Formel für Strom:
I(Strom)=P(Leistung)/V(Spannung)
Beispiel: Für ein 12-V-24-W-Gerät:
I = 24 × 0,0833 = 2 A
Dies liegt im sicheren Bereich für 22 AWG-Kabel.
Hinweis: 0,0833 ist hier die Umrechnungszahl von 1/12 V.
4. Wie hoch ist die Stromkapazität eines 22-AWG-Kabels?
Die Leistung kann wie folgt berechnet werden:
P(Leistung)=V(Spannung)×I(Strom)
Leistungskapazität bei unterschiedlichen Spannungen
| Spannung (V) | Min Strom (0,9 A) | Maximum Strom (3A) | Leistungsbereich (W) |
| 5V | 5 × 0,9 = 4,5 | 5 × 3 = 15 | 4.5- 15W |
| 12V | 12 × 0,9 = 10,8 | 12 × 3 = 36 | 10.8 mit 36W |
| 24V | 24 × 0,9 = 21,6 | 24 × 3 = 72 | 21.6- 72W |
Hinweis: Die Stromkapazität wird durch die Kabellänge und den Widerstand beeinflusst.
Spannungsabfallformel
V (Spannungsabfall) = I (Strom) × R (Widerstand pro Meter) × L (Länge)
22 AWG-Widerstand ≈ 0,0535 Ω/m
| Anwendung Beispiel | aktuell (A) | Länge (m) | Gesamtwiderstand (Ω) | Spannungsabfall (V) | Endspannung (V) |
| 12V 2A, 5m | 2 | 5 | 0,0535 × 5 = 0,2675 | 2 × 0,2675 = 0,535 | 12 - 0,535 = 11,465 |
| 12V 2A, 10m | 2 | 10 | 0,0535 × 10 = 0,535 | 2 × 0,535 = 1,07 | 12 - 1,07 = 10,93 |
| 5V 2A, 2m | 2 | 5 | 0,0535 × 2 = 0,107 | 2 × 0,107 = 0,214 | 5 - 0,214 = 4,786 |
5. Was sind die üblichen Anwendungen von 22-AWG-Draht?
22 AWG-Draht ist vielseitig und wird häufig verwendet in:
- Interne Geräteverkabelung (Leiterplatten, Sensoren, Modulanschlüsse)
- Niederspannungssysteme (Alarme, Zugangskontrolle, Gegensprechanlagen)
- LED-Streifen und Lichtsteuerung
- Automobilelektronik und Hobbyschaltungen
- Audio und langsame Datenkommunikation
6. Hat die Kabellänge Auswirkungen auf die Strombelastbarkeit eines 22-AWG-Kabels?
Ja. Je länger das Kabel, desto höher der Widerstand und desto größer der Spannungsabfall.
- Innerhalb von 1 Meter: vernachlässigbare Auswirkungen
- Über 5 Meter: Spannungsabfall muss berücksichtigt werden
- Stromversorgung über große Entfernungen: dickere Kabel (20 AWG, 18 AWG) in Betracht ziehen
7. FAQ: Häufige Fragen zu 22 AWG-Kabeln
F1: Wie viel Strom kann ein 22 AWG-Kabel verarbeiten?
| Spannung (V) | Leistung (W) | aktuell (A) | Geeignet für 22 AWG? |
| 12V | 12 × 2 = 24 | 2 | ✅Ja |
| 12V | 12 × 4 = 48 | 4 | ❌ Nein, überschreitet das Limit |
F2: Kann ein 22 AWG-Kabel für 220 V verwendet werden?
👉 Ja, die Isolierung kann es aushalten, aber die Stromkapazität ist begrenzt. Nur für Signal- oder Steuerverkabelung geeignet, nicht für die Stromübertragung.
F3: Was ist der Unterschied zwischen 22 AWG- und 24 AWG-Kabeln?
| Wire Gauge | Widerstand (Ω / m) | Länge (10m) | Strom (2A) | Spannungsabfall (V) |
| 22 AWG | 0.0535 | 10 | 2A | 2 × (0,0535 × 10) = 1,07 V |
| 24 AWG | 0.085 | 10 | 2A | 2 × (0,085 × 10) = 1,7 V |
👉 22 AWG bietet eine bessere Leistung bei höherer Leistung und größeren Entfernungen.
F4: Ist ein 22 AWG-Kabel für USB geeignet?
👉 Ja. Wird häufig in USB-Stromkabeln (z. B. 5 V/2 A) verwendet und trägt zur Reduzierung von Widerstand und Spannungsabfall bei.
Abschluss
22 AWG-Draht ist ein weit verbreiteter Leiter mittlerer Stärke, der sich für Niederspannungs-, Niederleistungs- und Signalübertragungsanwendungen eignet. Für Kurzstreckenverkabelungen ist 22 AWG eine praktische und wirtschaftliche Wahl. Für längere Strecken oder höhere Stromlasten sollten Sie einen dickeren Leiter verwenden.
