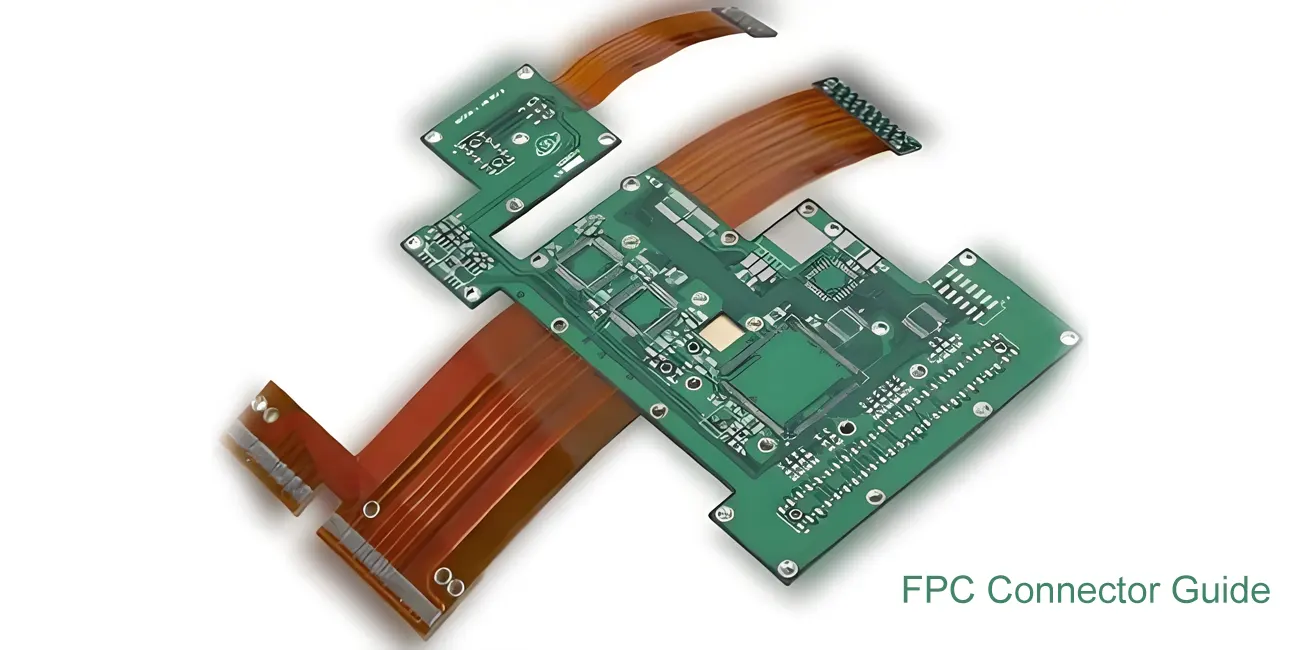

Leitfaden für FPC-Steckverbinder: Aufbau, Auswahl, Zuverlässigkeit und praktische Anwendung

Flexible Leiterplattensteckverbinder (FPC-Steckverbinder) zählen zu den wichtigsten Verbindungslösungen mit hoher Packungsdichte in modernen Elektronikprodukten. Ob in Smartphones, Laptops, Medizingeräten, Automobilelektronik oder industriellen Steuerungssystemen – FPC-Steckverbinder spielen eine entscheidende Rolle für die hochdichte und zuverlässige Signalübertragung auf engstem Raum.

Da Geräte immer dünner, flexibler und modularer werden, sind die Anforderungen an Design, Auswahl und Zuverlässigkeit von FPC-Steckverbindern so hoch wie nie zuvor.

1. Was ist ein FPC-Stecker?

Ein FPC-Steckverbinder (Flexible Printed Circuit) ist ein Spezialsteckverbinder, der flexible Leiterplatten (FPCs) mit der Hauptplatine verbindet. Er ermöglicht eine lösbare Verbindung von Signalen und Strom durch Crimpen, Schnappverschluss oder ZIF-Klemme. Er findet breite Anwendung in:

• Displaymodule für Smartphones, Tablets und Laptops
• Bildschirme, Kameras und ADAS-Module für die Mittelkonsole im Automobilbereich
• Medizinische Testgeräte und Wearables
• Industrielle Automatisierungs-, Mess- und Sensorsysteme

Der Hauptvorteil von FPC-Steckverbindern liegt in ihrer geringen Dicke, hohen Dichte, Flexibilität und ihrem modularen Aufbau.

2. Gängige Strukturtypen von FPC-Steckverbindern

① ZIF-Steckverbinder (Zero Insertion Force)

• Die FPC lässt sich kraftfrei einsetzen.
• Sie verfügt über einen Schnappverschluss und eignet sich für Anwendungen mit hoher Packungsdichte.
• Häufig verwendet in Displays, Tastaturmodulen und Kameramodulen.

② LIF (Low Insertion Force) Steckverbinder

• Die Ein- und Ausziehkräfte sind etwas größer als bei ZIF, aber die Struktur ist einfacher.
• Die Kosten sind niedriger.
• Geeignet für Anwendungen mit niedriger bis mittlerer Dichte, wie z. B. kleine Steuerplatinen.

③ Klappverriegelungsstecker

• Verfügt über einen Klappverschluss, der nach dem Einstecken einrastet. Stabiler als ZIF-Steckverbinder.

④ FPC-Anschluss für Vorder-/Rückseite

• Optimierte Struktur basierend auf der Einschubrichtung
• Geeignet für beengte Geräteinnenräume

⑤ Kontakt oben/unten

• Oberer Kontakt: Goldkontakte der FPC nach oben gerichtet
• Unterer Kontakt: Wird für kleine Module mit begrenztem Bauraum verwendet.

3. Wichtige Parameter und Auswahlkriterien für FPC-Steckverbinder

Eine falsche Auswahl im Engineering führt häufig zur Verschrottung von Modulen oder zu kompletten Nacharbeiten. Die wichtigsten Parameter sind:

① Anzahl der Stecknadeln

• Üblicherweise 4–80 Pins; einige High-End-Displays können bis zu 120 Pins haben.

② Tonhöhe

Allgemeine Spezifikationen:

• 1,00 mm
• 0,50 mm
• 0,30 mm
• 0,20 mm (für ultradünne Geräte)

Ein kleinerer Rasterabstand führt zu einer höheren Signaldichte, verringert aber die Haltbarkeit und erfordert eine höhere Montagegenauigkeit.

③ Haltbarkeit beim Paaren/Entfernen

• Typischer Bereich: 20-100 Zyklen.
• Hochwertige ZIF-Systeme erreichen 200 Zyklen.

④ Strom- und Signalfähigkeiten

• Steuersignale: Unterstützt im Allgemeinen 0,2–0,5 A pro Pin.
• LCD-Signale: Erfordert in EMV-Umgebungen eine abgeschirmte Leiterplatte.
• Hochgeschwindigkeitssignale: Erfordert Unterstützung für LVDS/MIPI/eDP.

⑤ Strukturelle Höhe

• Ultradünne Ausführung: 0,6–1,0 mm
• Standardausführung: 1,0–2,5 mm

⑥ Festigkeit der Verriegelungsstruktur

• Bestimmt die Vibrationsfestigkeit, die insbesondere für Automobilelektronik von entscheidender Bedeutung ist.

4. Der Unterschied zwischen FPC und FFC

5. Häufige Anwendungsszenarien von FPC-Steckverbindern

• LCD-/OLED-Displaymodule für Mobiltelefone
• Kameramodule / ToF / LiDAR
• Tastaturen für Tablets und Laptops
• Medizinische Sonden, Ultraschallgeräte
• Industrielle HMIs, SPS
• Instrumententafeln für Kraftfahrzeuge, zentrale Bedienbildschirme, Sensorsysteme

Bei diesen Geräten muss der FPC-Stecker folgenden Belastungen standhalten:

• Mikrovibrationen und kontinuierliche Biegung
• Temperaturwechsel (-40 °C bis +85 °C)
• EMI-Störungen
• Kompakter Montageraum
• Verteiltes Management von mehrlagigen FPCs

6. Zuverlässigkeitstechnik von FPC-Steckverbindern

Ein exzellentes FPC-Design muss gleichzeitig folgende Kriterien erfüllen:

1. Mechanische Zuverlässigkeit

• Die Verriegelungen müssen dem Einsteck- und Entnahmedruck standhalten.
• Die FPC darf nicht unter den minimalen Biegeradius gebogen werden.
• Verhindern Sie, dass sich die FPC durch Vibrationen löst.

2. Elektrische Stabilität

• Für Hochfrequenzschaltungen ist eine Impedanzkontrolle erforderlich.
• Die Kontaktpunkte müssen die Spezifikationen hinsichtlich der Beschichtungsdicke erfüllen (z. B. Goldbeschichtung ≥ 0,2 μm).

3. Umweltbeständigkeit

• Feuchtigkeitsbeständig, staubdicht und korrosionsbeständig
• Steckverbinder in Automobilqualität müssen den AEC-Q200-Spezifikationen entsprechen.

4. EMV / EMI

• Hochgeschwindigkeitssignale (wie MIPI, LVDS) erfordern eine Erdungsschirmung.
• Vermeiden Sie es, das Signal während der Planung in der Nähe von stark geräuschbelasteten Bereichen zu platzieren.

7. Technische Auswahlempfehlungen für FPC-Steckverbinder

8. Kabelbaum-Montagelösung

Als professioneller Hersteller von kundenspezifischen Kabelbäumen bietet WIRE HARNESS ASSEMBLY seit langem Produkte für Unterhaltungselektronik, Automobilindustrie, Medizintechnik und Industrieanlagen an.

• FPC- und FPC-Steckverbinderkonfektionierung
• Kundenspezifische FPC/FC-Kabelbäume
• Ultradünne, flexible Kabelkonfektionen
• Hochgeschwindigkeits-MIPI/LVDS-geschirmte Kabelbäume
• SMT- und THT-Steckverbinder-Lötservice

Ihr Ingenieurteam kann DFM-Optimierungen auf Basis von Anforderungen wie Platzbedarf, Signalrate, Biegelebensdauer und Einsetz-/Entfernungslebensdauer durchführen und unterstützt sowohl Kleinserien- als auch Massenproduktion.

9. FAQ

Frage 1: Ist ein kleinerer Rasterabstand bei FPC-Steckverbindern immer besser?

Nicht unbedingt. Ein kleinerer Rasterabstand erhöht den Montageaufwand, die Kosten und die Zuverlässigkeit. Die Wahl sollte auf einer Kombination aus Pin-Anzahl und verfügbarem Platz basieren.

Frage 2: Welche Vorsichtsmaßnahmen sollten bei der Verwendung von FPCs für Hochgeschwindigkeitssignale getroffen werden?

Abschirmstrukturen und Erdungsabstände sind erforderlich. Doppelseitige oder dreilagige FPCs können zur Impedanzkontrolle notwendig sein.

Frage 3: Welche Bedeutung hat die Dicke der Goldfinger an FPC-Kontakten?

Eine zu dünne Goldbeschichtung kann leicht zu schlechtem Kontakt führen. Die empfohlene Standarddicke beträgt ≥ 0,2 μm (≥ 0,5 μm für einige High-End-Anwendungen).

Frage 4: Welche zusätzlichen Anforderungen gelten für FPC-Steckverbinder in der Automobilindustrie?

Sie müssen die AEC-Q-Spezifikationen erfüllen, eine hohe Vibrationsfestigkeit, einen Metallverriegelungsmechanismus und eine Hitzebeständigkeit von mindestens 105 °C aufweisen.

Frage 5: Worin besteht der Unterschied zwischen FPC und flexibler Kabelkonfektion?

FPC gehört zur Kategorie „Flexible PCB“, während flexible Kabelkonfektionen ein breiteres Spektrum an Kabelkomponenten umfassen. B. FFC, Flachbandkabel und flexible Koaxialkabel.
