FPC コネクタ ガイド: 構造、選択、信頼性、エンジニアリングの実践

フレキシブルプリント回路（FPC）コネクタは、現代の電子製品において最も重要な高密度接続ソリューションの一つです。スマートフォン、ノートパソコン、医療機器、車載電子機器、産業用制御システムなど、FPCコネクタは限られたスペース内で高密度かつ信頼性の高い信号伝送を実現する上で重要な役割を果たしています。

デバイスの薄型化、柔軟性の向上、モジュール化が進むにつれ、FPCコネクタに対する設計、選定、そして信頼性の要件はかつてないほど厳しくなっています。

1. FPC コネクタとは何ですか?

FPC（フレキシブルプリント回路）コネクタは、フレキシブルプリント基板（FPC）をメインPCBに接続するための特殊なコネクタです。圧着、スナップフィット、またはZIFクランプにより、信号と電源を着脱可能な接続を実現します。以下の用途に広く使用されています。

• スマートフォン、タブレット、ノートパソコン用ディスプレイモジュール
• 自動車のセンターコンソール画面、カメラ、ADASモジュール
• 医療検査機器およびウェアラブルデバイス
• 産業オートメーション、計測機器、センサーシステム

FPC コネクタの核となる価値は、薄さ、高密度、柔軟性、モジュール設計にあります。

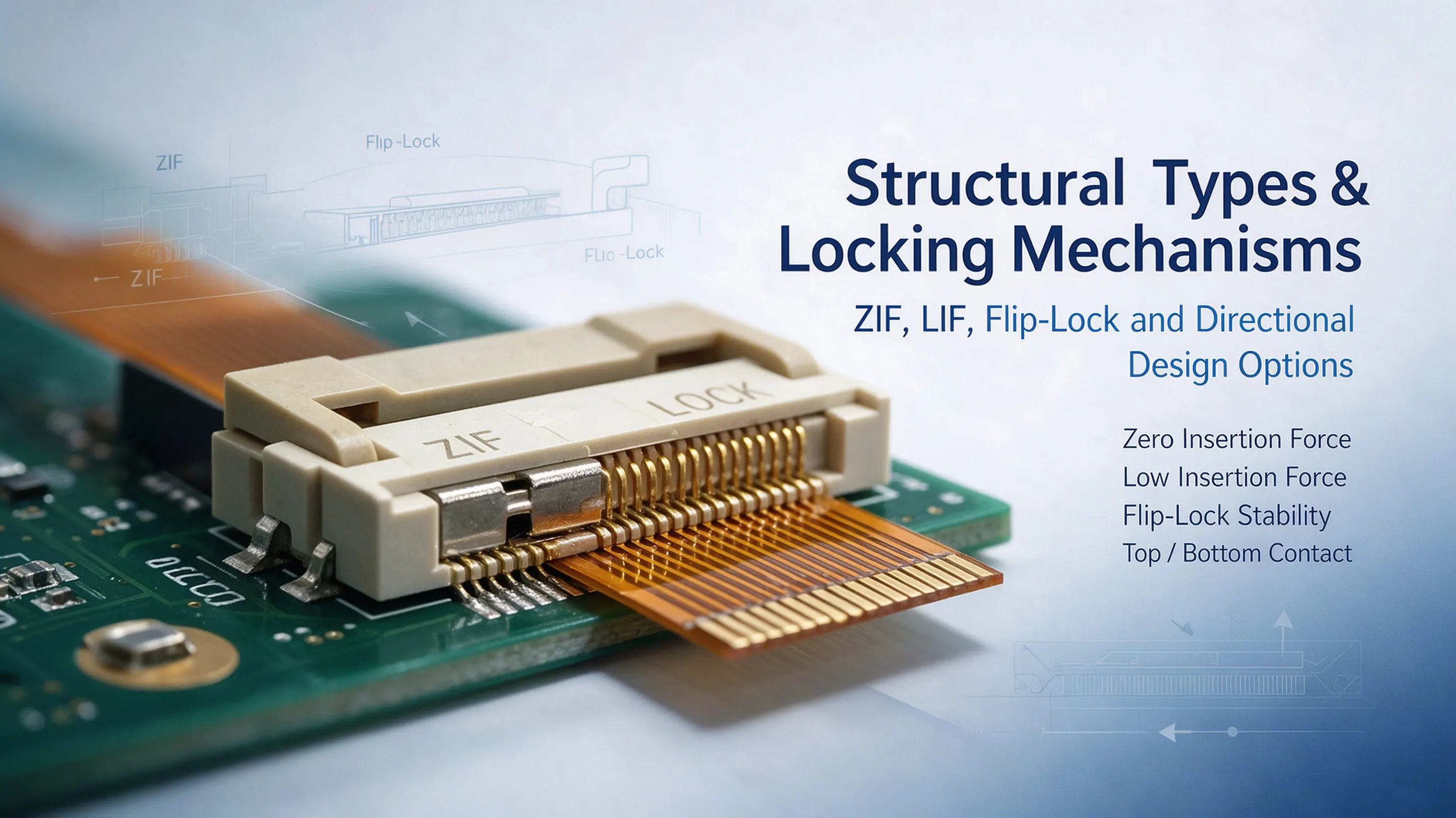

2. FPCコネクタの一般的な構造タイプ

① ZIF（ゼロ挿入力）コネクタ

• FPCを無理なく挿入できます。
• スナップオンロック機構を備え、高密度アプリケーションに適しています。
• ディスプレイ、キーボードモジュール、カメラモジュールなどで広く使用されています。

② LIF（低挿入力）コネクタ

• 挿入・抜去力はZIFよりわずかに大きいですが、構造はよりシンプルです。
• コストは低くなります。
• 小型制御盤など、低密度から中密度のアプリケーションに適しています。

③ フリップロックコネクタ

• 挿入後にロックするフリップロック機構を備えています。
• ZIFコネクタよりも安定性に優れています。

④ 前面/背面挿入FPCコネクタ

• 挿入方向に基づいて最適化された構造
• スペースが限られた機器内部に適しています

⑤ 上下接触

• 上部コンタクト：FPCの金メッキフィンガーが上向き
• 下部コンタクト：構造スペースが限られた小型モジュールに使用されます。

3. FPCコネクタの主なパラメータと選択の考慮事項

エンジニアリングにおける誤った選択は、モジュールの廃棄や完全なやり直しにつながることがよくあります。最も重要なパラメータは次のとおりです。

①ピン数

• 一般的には 4 ～ 80 ピンですが、一部のハイエンド ディスプレイでは 120 ピンに達することもあります。

②ピッチ

共通仕様：

• 1.00 mm
• 0.50 mm
• 0.30 mm
• 0.20 mm（超薄型デバイス用）

ピッチが小さいほど信号密度は高くなりますが、耐久性が低下し、より高い組み立て精度が必要になります。

③ 嵌合・取り外し耐久性

• 標準範囲：20～100サイクル。
• ハイエンドZIFでは200サイクルに達することもあります。

④ 電流および信号能力

• 制御信号：通常、ピンあたり0.2～0.5Aをサポート
• LCD信号：EMI環境ではシールドFPCが必要
• 高速信号：LVDS / MIPI / eDPのサポートが必要

⑤ 構造高さ

• 極薄タイプ：0.6～1.0 mm
• 標準タイプ：1.0～2.5 mm

⑥ ロック構造の強度

• 特に自動車用電子機器にとって重要な耐振動性を決定します。

4. FPCとFFCの違い

プロジェクト	FPC	FFC
構成	PI + 銅箔をフレキシブル PCB に積層	平行銅線 + PET
形状	回路設計可能、穴あけ加工可能、多層化も可能。	純正パラレルケーブル
料金	中～高	低い
信号伝達能力	高速・高密度をサポート	中速、低コスト
応用	ディスプレイ/カメラ/モジュール間通信	プリンター、家電製品、スキャナー

5. FPCコネクタの一般的な応用シナリオ

• 携帯電話用LCD/OLEDディスプレイモジュール
• カメラモジュール/ToF/LiDAR
• タブレットおよびノー​​トパソコン用キーボード
• 医療用プローブ、超音波機器
• 産業用HMI、PLC
• 自動車用計器盤、中央制御画面、センサーシステム

これらのデバイスでは、FPC コネクタは次の条件に耐える必要があります：

• 微振動および連続曲げ
• 温度サイクル（-40℃～+85℃）
• EMI干渉
• コンパクトな組立スペース
• 多層FPC分散管理

6. FPCコネクタの信頼性工学

優れた FPC 設計は、次の条件を同時に満たす必要があります。

1. 機械的信頼性

• ラッチは挿入・抜去圧力に耐えなければなりません。
• FPCは最小曲げ半径以下に曲げてはいけません。
• 振動によるFPCの抜けを防止してください。

2. 電気的安定性

• 高周波回路ではインピーダンス制御が必要です。
• 接点はめっき厚の仕様を満たす必要があります（例：金めっき ≥ 0.2 μm）。

3. 環境耐性

• 防湿、防塵、耐腐食性
• 車載グレードのコネクタは、AEC-Q200仕様に準拠する必要があります。

4. EMC / EMI

• 高速信号（MIPI、LVDSなど）にはグランドシールドが必要です。
• レイアウト時に、信号を高ノイズ領域の近くに配置しないでください。

7. FPCコネクタのエンジニアリング選択に関する推奨事項

申請要件	推奨される選択肢
高密度/超薄型デバイス	0.3mmピッチZIF
ディスプレイモジュール	ZIF + シールドFPC
カメラモジュール	フリップロック + EMI構造
高振動シナリオ（自動車）	金属ロック機構を備えた車載グレードFPCコネクタ
コスト重視	LIFまたはFFCの代替品
高周波・高速信号	グランドピンを備えた強化ZIF

8. ワイヤーハーネスアセンブリソリューション

WIRE HARNESS ASSEMBLY は、専門的なワイヤーハーネスカスタマイズ工場として、長年にわたり民生用電子機器、自動車、医療、産業機器向けの製品を提供してきました。

• FPC + FPCコネクタアセンブリ
• カスタマイズFPC/FCケーブルハーネス
• 超薄型フレキシブルケーブルアセンブリ
• 高速MIPI/LVDSシールドケーブルハーネス
• SMT + THTコネクタはんだ付けサービス

同社のエンジニアリング チームは、スペース、信号速度、曲げ寿命、挿入/取り外し寿命などの要件に基づいて DFM 最適化を実行し、小ロット生産と大量生産をサポートします。

9. よくある質問

Q1: FPC コネクタ ピッチが小さいほど良いのでしょうか?

必ずしもそうではありません。ピッチが狭くなると、組み立ての難易度、コスト、信頼性が高まります。ピン数と利用可能なスペースの組み合わせに基づいて選択する必要があります。

Q2: 高速信号に FPC を使用する場合、どのような注意が必要ですか?

シールド構造とグランド間隔が必要です。インピーダンスを制御するために、両面または3層のFPCが必要になる場合があります。

Q3: FPC 接点における金フィンガーの厚さの重要性は何ですか?

金メッキが薄いと接触不良を起こしやすくなります。標準的な厚さは0.2μm以上（一部のハイエンド用途では0.5μm以上）が推奨されます。

Q4: 自動車業界における FPC コネクタの追加要件は何ですか?

AEC-Q 仕様に準拠し、高耐振動設計、金属ロック機構、105°C 以上の耐熱性を備えている必要があります。

Q5: FPC とフレキシブル ケーブル アセンブリの違いは何ですか?

FPC は「フレキシブル PCB」に属し、フレキシブル ケーブル アセンブリは、FFC、リボン ケーブル、フレキシブル同軸ケーブルなどのより広範囲のケーブル コンポーネントを指します。
