FPC 커넥터 가이드: 구성, 선택, 신뢰성 및 엔지니어링 실습

연성 인쇄 회로(FPC) 커넥터는 현대 전자 제품에서 가장 중요한 고밀도 연결 솔루션 중 하나입니다. 스마트폰, 노트북, 의료 기기, 자동차 전자 장치, 산업용 제어 시스템 등 어떤 분야에서든 FPC 커넥터는 제한된 공간 내에서 고밀도, 고신뢰성 신호 전송을 달성하는 데 중요한 역할을 합니다.

기기가 점점 더 얇아지고, 유연해지고, 모듈화됨에 따라 FPC 커넥터의 설계, 선택 및 신뢰성 요건은 그 어느 때보다 엄격해지고 있습니다.

1. FPC 커넥터란 무엇인가요?

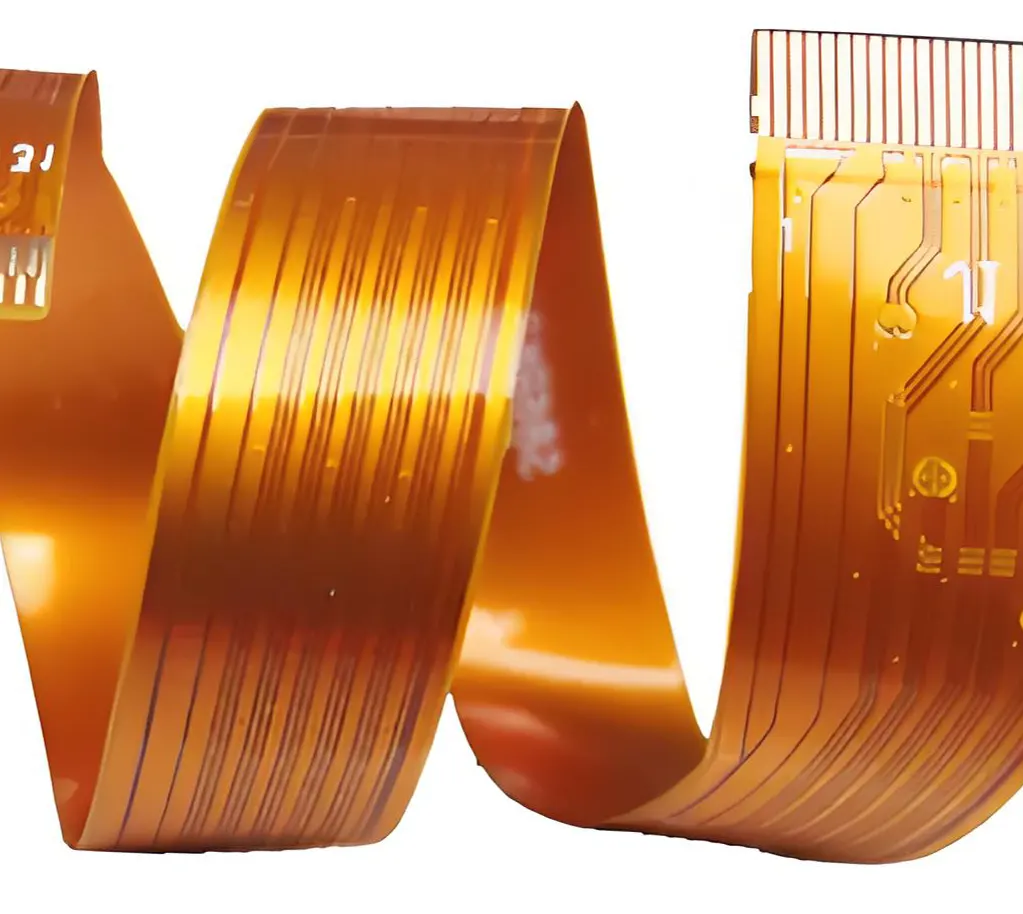

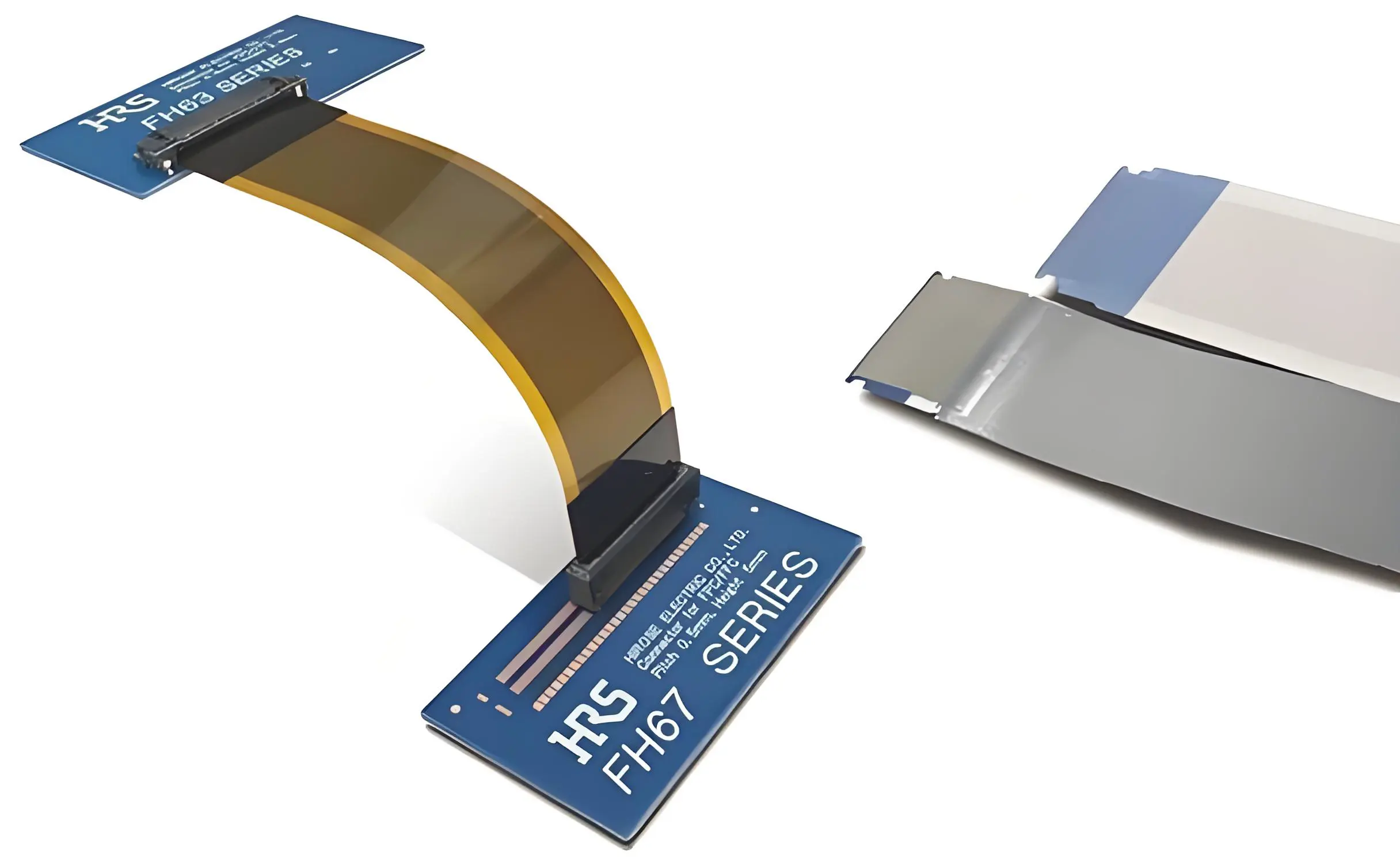

FPC(Flexible Printed Circuit) 커넥터는 연성 인쇄 회로 기판(FPC)을 메인 PCB에 연결하는 특수 커넥터입니다. 크림핑, 스냅핏 또는 ZIF 클램핑을 통해 신호와 전원을 분리하여 연결할 수 있습니다. FPC 커넥터는 다음과 같은 용도로 널리 사용됩니다:

• 스마트폰, 태블릿, 노트북용 디스플레이 모듈
• 자동차 센터 콘솔 화면, 카메라, ADAS 모듈
• 의료 검사 기기 및 웨어러블 기기
• 산업 자동화, 계측 및 센서 시스템

FPC 커넥터의 핵심 가치는 얇음, 높은 밀도, 유연성, 모듈식 설계에 있습니다.

2. FPC 커넥터의 일반적인 구조 유형

① ZIF(Zero Insertion Force) 커넥터

• FPC는 힘을 주지 않고 삽입할 수 있습니다.
• 스냅온 잠금 메커니즘을 갖추고 있어 고밀도 애플리케이션에 적합합니다.
• 일반적으로 디스플레이, 키보드 모듈, 카메라 모듈에 사용됩니다.

② LIF(Low Insertion Force) 커넥터

• 삽입 및 추출력은 ZIF보다 약간 더 강하지만 구조가 더 간단합니다.
• 비용이 저렴합니다.
• 소형 제어 보드와 같은 저밀도에서 중밀도 애플리케이션에 적합합니다.

③ 플립락 커넥터

• 삽입 후 제자리에 고정되는 플립 잠금 메커니즘을 갖추고 있습니다.
• ZIF 커넥터보다 안정성이 뛰어납니다.

④ 전면/후면 삽입형 FPC 커넥터

• 삽입 방향에 따른 최적화된 구조
• 공간이 제한된 장비 내부에 적합

⑤ 상/하 접촉

• 상단 접점: 위쪽을 향한 FPC 골드 핑거
• 하단 접점: 구조적 공간이 제한된 소형 모듈에 사용됩니다.

3. FPC 커넥터의 주요 매개변수 및 선택 고려 사항

엔지니어링에서 잘못된 선택은 종종 모듈 폐기 또는 완전한 재작업으로 이어집니다. 가장 중요한 매개변수는 다음과 같습니다:

① 핀 수

• 일반적으로 4~80핀이며, 일부 고급 디스플레이는 120핀에 달하기도 합니다.

② 피치

일반적인 사양:

• 1.00mm
• 0.50mm
• 0.30mm
• 0.20mm(초박형 기기용)

피치가 작을수록 신호 밀도는 높아지지만 내구성이 떨어지고 더 높은 조립 정밀도가 필요합니다.

③ 결합/제거 내구성

• 일반적인 범위: 20~100 사이클.
• 고급 ZIF는 최대 200 사이클까지 가능합니다.

④ 전류 및 신호 기능

• 제어 신호: 일반적으로 핀당 0.2~0.5A를 지원합니다.
• LCD 신호: EMI 환경에서는 차폐형 FPC가 필요합니다.
• 고속 신호: LVDS/MIPI/eDP 지원이 필요합니다.

⑤ 구조 높이

• 초박형: 0.6~1.0mm
• 표준형: 1.0~2.5mm

⑥ 잠금구조 강도

• 특히 자동차 전자 장치에 중요한 진동 저항성을 결정합니다.

4. FPC와 FFC의 차이점

프로젝트	FPC	FFC

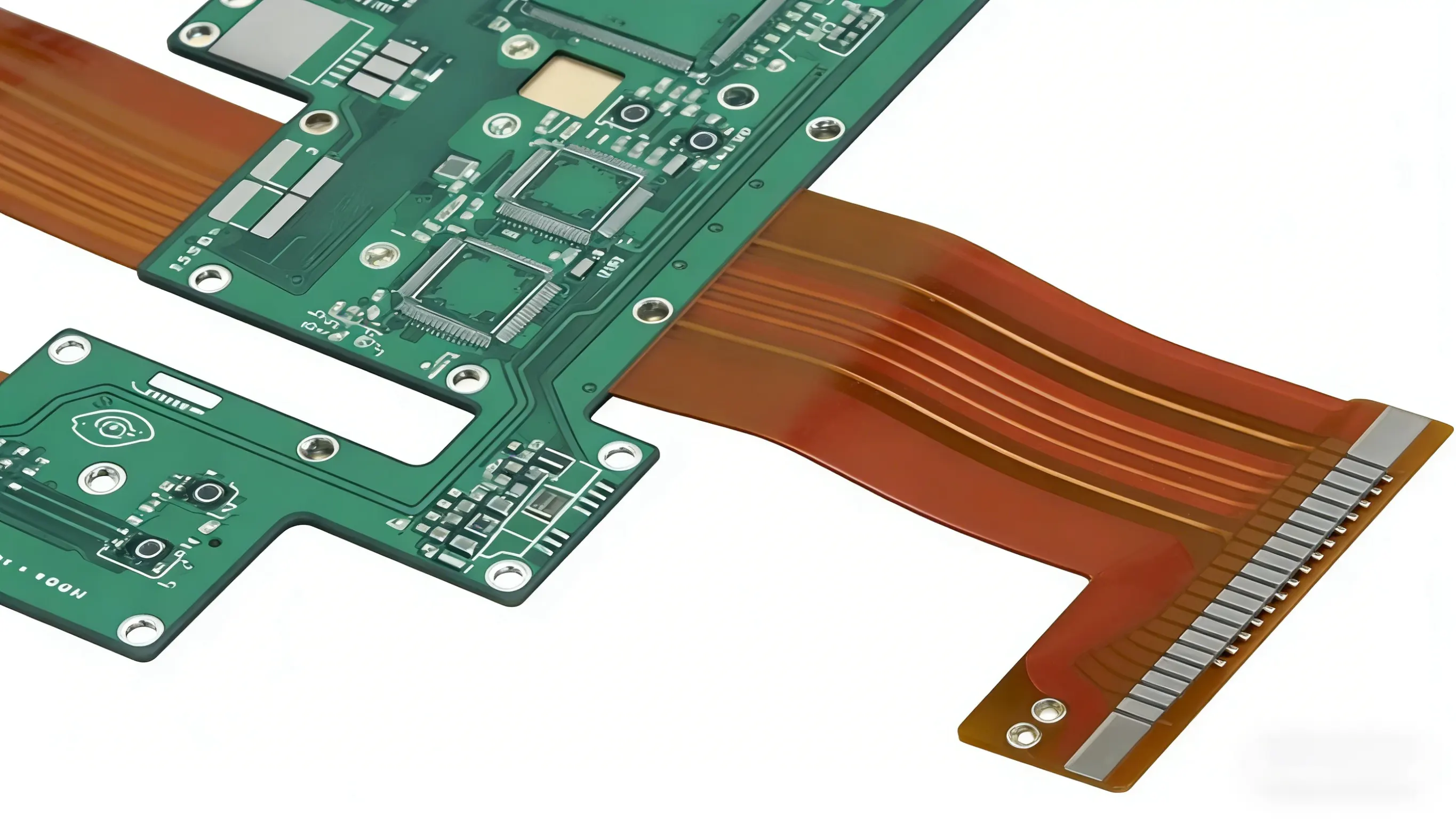

구성	PI + 구리 호일 적층을 통한 유연한 PCB	병렬 구리선 + PET
형태	회로 설계가 가능하고, 드릴링이 가능하며, 다층 작업이 가능합니다.	순수 병렬 케이블
비용	중간에서 높음	낮은
신호 기능	고속, 고밀도 지원	중간 속도, 저렴한 비용
애플리케이션	디스플레이/카메라/모듈 간 통신	프린터, 가전제품, 스캐너

5. FPC 커넥터의 일반적인 적용 시나리오

• 휴대폰 LCD/OLED 디스플레이 모듈
• 카메라 모듈/ToF/LiDAR
• 태블릿 및 노트북 키보드
• 의료용 프로브, 초음파 장비
• 산업용 HMI, PLC
• 자동차 계기판, 중앙 제어 화면, 센서 시스템

이러한 장치에서 FPC 커넥터는 다음을 견뎌야 합니다.

• 미세 진동 및 연속 굽힘
• 온도 사이클링(-40°C ~ +85°C)
• EMI 간섭
• 콤팩트한 조립 공간
• 다층 FPC 분산 관리

6. FPC 커넥터의 신뢰성 엔지니어링

우수한 FPC 설계는 동시에 다음 사항을 충족해야 합니다.

1. 기계적 신뢰성

• 래치는 삽입 및 추출 압력을 견뎌야 합니다.
• FPC는 최소 굽힘 반경 아래로 구부러져서는 안 됩니다.
• 진동으로 인해 FPC가 빠지지 않도록 주의하십시오.

2. 전기적 안정성

• 고주파 회로에는 임피던스 제어가 필요합니다.
• 접점은 도금 두께 사양(예: 금도금 ≥ 0.2μm)을 충족해야 합니다.

3. 환경 저항성

• 방습, 방진, 내식성
• 자동차용 커넥터는 AEC-Q200 사양을 충족해야 합니다.

4. EMC / EMI

• 고속 신호(MIPI, LVDS 등)에는 접지 차폐가 필요합니다.
• 레이아웃 시 노이즈가 많은 구역 근처에 신호를 배치하지 마십시오.

7. FPC 커넥터에 대한 엔지니어링 선택 권장 사항

신청 요구 사항	추천 선택
고밀도/초박형 디바이스	0.3mm 피치 ZIF
디스플레이 모듈	ZIF + 차폐 FPC를 따르다
카메라 모듈	플립락 + EMI 구조
고진동 시나리오(자동차)	금속 잠금 장치가 있는 자동차용 FPC 커넥터
비용에 민감	LIF 또는 FFC 대안
고주파 및 고속 신호	접지 핀이 있는 향상된 ZIF

8. 와이어 하네스 조립 솔루션

전문적인 와이어 하네스 맞춤 제작 공장인 WIRE HARNESS ASSEMBLY는 오랫동안 가전제품, 자동차, 의료 및 산업 장비용 제품을 공급해 왔습니다.

• FPC + FPC 커넥터 어셈블리
• 맞춤형 FPC/FC 케이블 하네스
• 초박형 플렉시블 케이블 어셈블리
• 고속 MIPI/LVDS 차폐형 케이블 하네스
• SMT + THT 커넥터 납땜 서비스

엔지니어링 팀은 공간, 신호 속도, 굽힘 수명, 삽입/제거 수명 등의 요구 사항에 따라 DFM 최적화를 수행할 수 있으며, 소량 생산과 대량 생산을 지원합니다.

9. FAQ

Q1: FPC 커넥터 피치가 작을수록 항상 더 나은가요?

꼭 그렇지는 않습니다. 피치가 작을수록 조립 난이도, 비용, 그리고 신뢰성이 높아집니다. 핀 수와 사용 가능한 공간을 고려하여 선택해야 합니다.

Q2: 고속 신호에 FPC를 사용할 때 어떤 예방 조치를 취해야 합니까?

차폐 구조와 접지 간격이 필요합니다. 임피던스 제어를 위해 양면 또는 삼중층 FPC가 필요할 수 있습니다.

Q3: FPC 접점에서 골드 핑거 두께는 왜 중요한가요?

얇은 금도금은 접촉 불량을 쉽게 초래할 수 있습니다. 표준 두께는 ≥ 0.2μm(일부 고급 애플리케이션의 경우 ≥ 0.5μm)가 권장됩니다.

Q4: 자동차 산업에서 FPC 커넥터에 대한 추가 요구 사항은 무엇입니까?

이러한 제품은 AEC-Q 사양을 충족해야 하며, 진동 저항성이 높은 설계, 금속 잠금 장치, 105°C 이상의 내열성을 갖춰야 합니다.

Q5: FPC와 플렉서블 케이블 어셈블리의 차이점은 무엇입니까?

FPC는 "유연한 PCB"에 속하고, 유연한 케이블 어셈블리는 FFC, 리본 케이블, 유연한 동축 케이블과 같은 더 광범위한 케이블 구성 요소를 말합니다.
