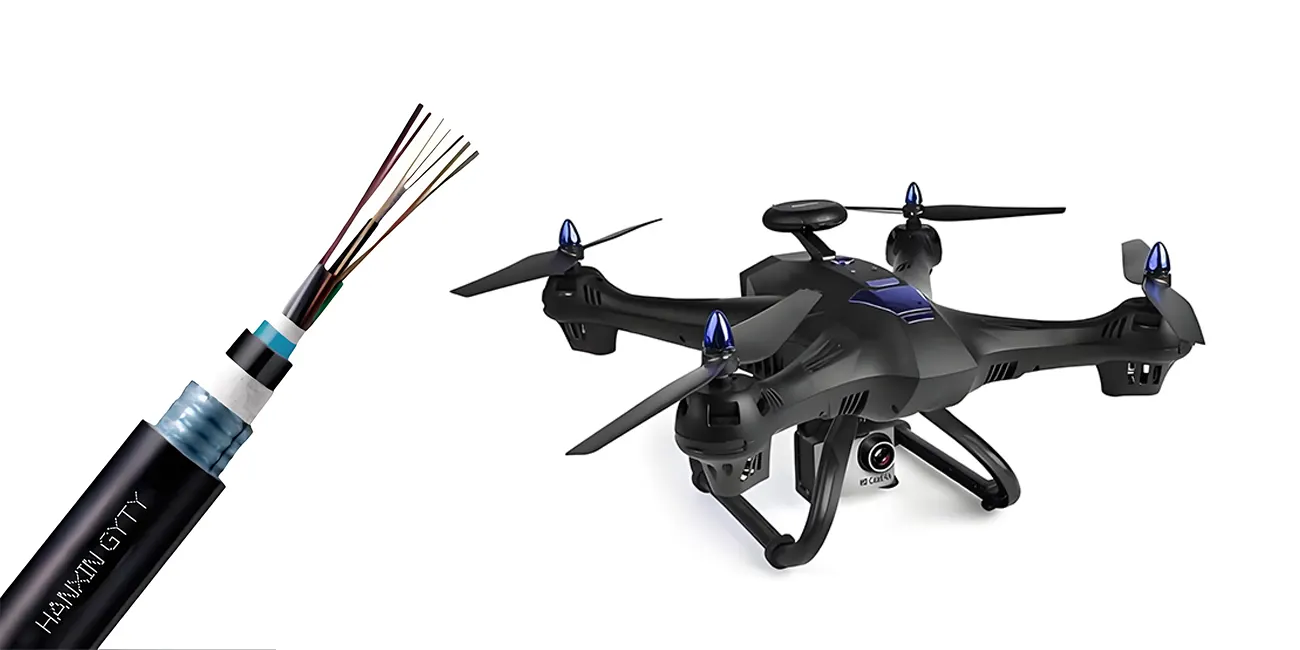

Leichte UAV-Kabellösungen
Im Unbemannten Luftfahrzeug (UAV) Design, Leichtgewicht UAV-Kabel Lösungen sind nicht nur ein Mittel zur Gewichtsreduktion, sie sind auch entscheidend für die Verbesserung der Gesamtleistung, die Verlängerung der Flugzeit und die Verbesserung der Systemzuverlässigkeit. Durch Innovationen in der Materialauswahl, der Strukturoptimierung und den Fertigungsprozessen können leichte UAV-Kabel Gewicht reduzieren und gleichzeitig eine Hochgeschwindigkeitssignalübertragung und Haltbarkeit gewährleisten und die strengen Anforderungen der Luftfahrt - und Verteidigungsbranche erfüllen.
Designprinzipien für leichte Drohnenkabel
Auf einer Drohnenplattform kann sich jeder Gramm Gewichtszunahme auf die Flugzeit und die Manövrierbarkeit auswirken. Daher folgt die Konstruktion von Leichtkabeln den folgenden Prinzipien:
1. Materialoptimierung
Hochfeste, geringe Dichte Leiter - und Isoliermaterialien, wie z. B. silberplatte Kupferlegierung, PTFE oder FEP-Isolierungen, werden ausgewählt, um Leitfähigkeit und Umweltbeständigkeit zu gewährleisten und gleichzeitig das Gewicht zu reduzieren.
2. Strukturelle Streamlining
Redundante Strukturen werden reduziert, indem die Anzahl der Leiterstränge reduziert wird, die Geflechtdichte des Schilds optimiert wird und das Kabellayout optimiert wird.
3. Funktionale Integration
Leistungs -, Signal - und Datenübertragungsfunktionen sind in einem Kabel integriert, wodurch die Anzahl der Kabel und das Gesamtgewicht weiter reduziert werden.
Vorteile von leichten Drohnenkabeln
1. Verbesserte Flugdauer und Nutzlastkapazität
Das reduzierte Kabelgewicht reduziert direkt die Flugbelastung und ermöglicht es Drohnen, mehr Sensoren zu transportieren oder längere Missionen durchzuführen.
2. Garantierte Signalintegrität
Das hochschirmende Konstruktionsdesign reduziert effektiv elektromagnetische Interferenzen (EMI) und sorgt für die Stabilität von Hochgeschwindigkeits-Datenverbindungen, wodurch es besonders geeignet ist für Aufgaben wie hochauflösendes Video und Echtzeitübertragung.
3. Verbesserung der Umweltanpassungsfähigkeit
Leichte Kabel bieten im Allgemeinen eine hervorragende Widerstandsfähigkeit gegen Wärme, Chemikalien und Vibrationen und halten eine stabile Leistung in Umgebungen mit hohen Höhen, extremen Temperaturschwankungen oder starken Vibrationen aufrecht.
Typische Anwendungsszenarien
Aufklärungs - und Überwachungsdrohnen
Leichte Kabel verbinden hochauflösende Kameras, Infrarot-Sensoren und Flugsteuerungssysteme und gewährleisten eine stabile Strom - und Datenübertragung bei langen Missionen.
Logistik und Transport-Drohnen
Die Reduzierung des Kabelgewichts erhöht die Nutzlastkapazität und ermöglicht eine längere Reichweite bei der Lieferung von Fracht.
Landwirtschaftliche Pflanzenschutzdrone
Stellen Sie eine stabile Verbindung zwischen dem Sprühsystem und dem Navigationsmodul bereit, reduzieren Sie den Energieverbrauch und verlängern Sie die Betriebszeit.
Militärische taktische Drohnen
Erfüllen Sie anspruchsvolle Umwelt - und Missionsanforderungen und gewährleisten gleichzeitig eine hohe Signalverschrift und Störungsschutz.
Vergleich von leichten Drohnenkabeln und gewöhnlichen Drahtgurten
| Kontrast Dimensionen | Leichtes Drone-Kabel | Gewöhnliches Wiring Harness |
| Gewicht | Der Einsatz von leichten Materialien und optimierten Strukturen reduziert das Gesamtgewicht erheblich | Verwenden Sie traditionelle Kupferdraht und Standard-Isoliermaterialien, die schwer sind |
| Flexibilität | Feine Verdrehung und ultradünne Isolierung verbessern Flexibilität und Anpassungsfähigkeit | Die Isolierschicht ist dick und hat durchschnittliche Flexibilität, wodurch sie für komplexe Verkabelungsumgebungen ungeeignet ist. |
| Temperaturwiderstand | Hochtemperaturmaterialien wie Polyimid (PI), fluoriertes Ethylenpropylen (FEP) | Gewöhnliche PVC-Dämmung, begrenzte Wärmebeständigkeit |
| Anti-elektromagnetische Interferenz | Optimieren Sie die Abschirmstruktur, um die elektromagnetische Verträglichkeit (EMV) effektiv zu verbessern | Die Abschirmungsschicht ist einfach und die Anti-Interferenzfähigkeit ist schwach |
| Übertragung Performance | Das Design unterstützt eine integrierte Hochgeschwindigkeitsübertragung von Daten und Energie | Unterstützt hauptsächlich die Signalübertragung mit niedriger Geschwindigkeit |
| Anwendungsszenarien | Konzipiert für leistungsstarke Anwendungen wie Drohnen und erfüllt die Anforderungen an Leichtgewicht und hohe Zuverlässigkeit | Weit verbreitet in allgemeinen elektronischen Ausrüstungen und Maschinen |
| Kosten | Die Materialien und Herstellungsprozesse sind relativ fortgeschritten, aber die Kosten sind relativ hoch. | Niedrige Kosten, geeignet für große allgemeine Anwendungen |
Im Vergleich zu herkömmlichen Verkabelungsgurten bieten leichte Drohnenkabel eine überlegene Leistung und eignen sich besonders für Drohnensysteme mit strengen Anforderungen an Flugleistung und Ausdauer. Obwohl die Herstellung kostspielig ist, machen sie ihre Vorteile in der erweiterten Flugreichweite, Signalstabilität und Umweltanpassungsfähigkeit zu einer bevorzugten Lösung für das Design von Drone-Drahtgurten.
