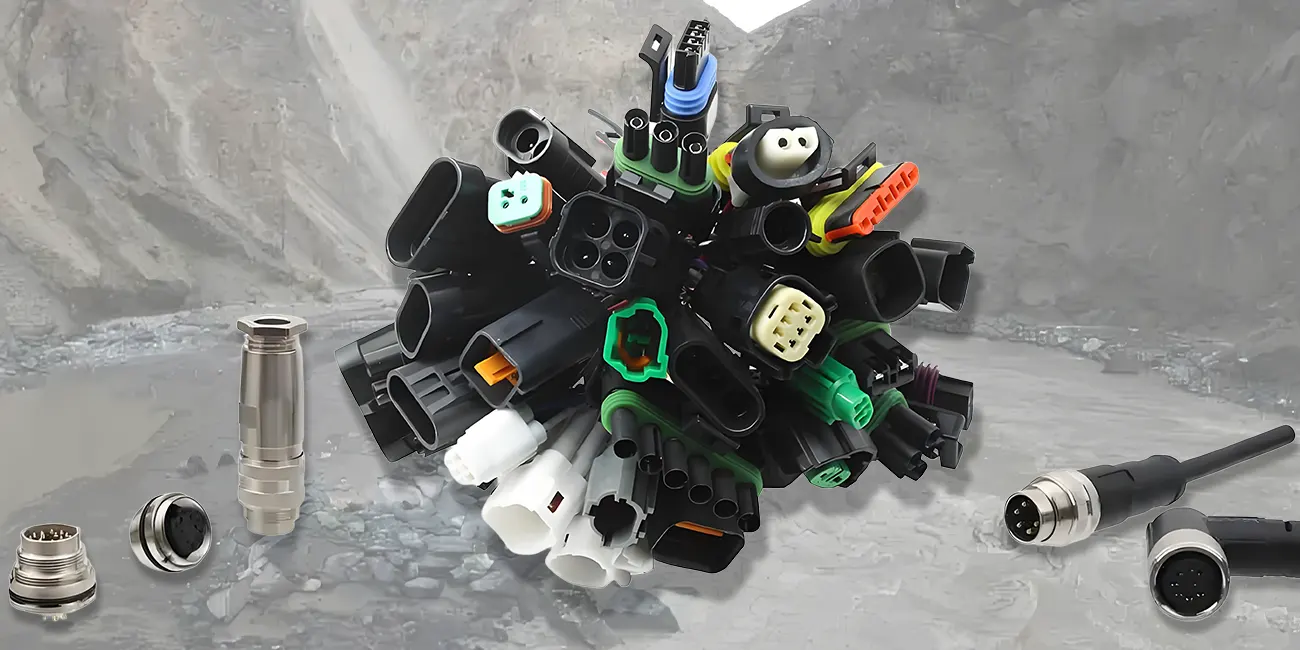

Come scegliere arni di filo impermeabili per ambienti difficili

Scegliere il giusto Waterproof Wire Harness è fondamentale per la sicurezza e l'affidabilità del sistema. Nell 'apparecchiatura esterna, nell' elettronica automobilistica, nelle applicazioni marine e nell 'automazione industriale, i cablaggi sono spesso esposti a ambienti difficili come umidità, polvere, alte temperature e spray di sale. Una impermeabilizzazione inadeguata e impermeabilizzazione alla polvere può portare a interruzioni del segnale, cortocircuiti elettrici e addirittura a danni alle apparecchiature. Questo articolo spiega come scegliere un cavo impermeabile di alta qualità, considerando aspetti quali la valutazione di protezione, la selezione del materiale, la struttura di sigillamento e gli standard di prova.

Che cosa è un cavo impermeabile?

Un cavo impermeabile è un assemblaggio di cavi elettrici con una struttura protettiva sigillata. Blocca efficacemente l'intrusione di umidità, olio e polvere utilizzando connettori impermeabili, guarnizioni di sigillamento, tubi di contrazione o giacche stampate a iniezione.

Disegni impermeabili comuni:

• O-ring seal
• Silicone gasket
• Epoxy sealing port
• Giacca over-molded

Queste strutture consentono al cablaggio di mantenere prestazioni affidabili in ambienti come lavaggio ad alta pressione, immersione piovosa e aria umida.

Definizione e applicazioni di cablaggi impermeabili

I cablaggi impermeabili utilizzano un design sigillato e materiali specializzati per garantire prestazioni elettriche stabili in ambienti umidi o sommersi.

Sono comunemente utilizzati in:

• Automotive (compartimento motore, telaio, sistemi di illuminazione)
• Attrezzature per esterni (camere di sorveglianza, controller solari)
• Attrezzature marine e offshore (sistemi di navigazione, controllo del motore)
• Macchinari industriali e robotica (ambiente umido o polveroso)

In questi scenari, le prestazioni impermeabili influenzano direttamente la durata e la sicurezza del dispositivo.

Il livello di protezione (livello IP) è la chiave per i criteri di valutazione

L'indicatore principale dell ' impermeabilizzazione è l'IP (Ingress Protection Rating), definito dalla Commissione Elettrotecnica Internazionale (IEC).

Progettazione del connettore: struttura di sigillazione e protezione terminale

I connettori sono i componenti di protezione fondamentali dei cablaggi impermeabili.

Le serie impermeabili comuni includono:

M8 /M12Serie / M23 (Interfacce standard per l'automazione industriale)

Spiglie impermeabili industriali per l'aviazione (come le serie SP, WP, LP, SY)

connettori per l'aviazione militare (come serie Y, serie MS)

Serie DT / DTP (comunemente utilizzata in automobili e macchinari da costruzione)

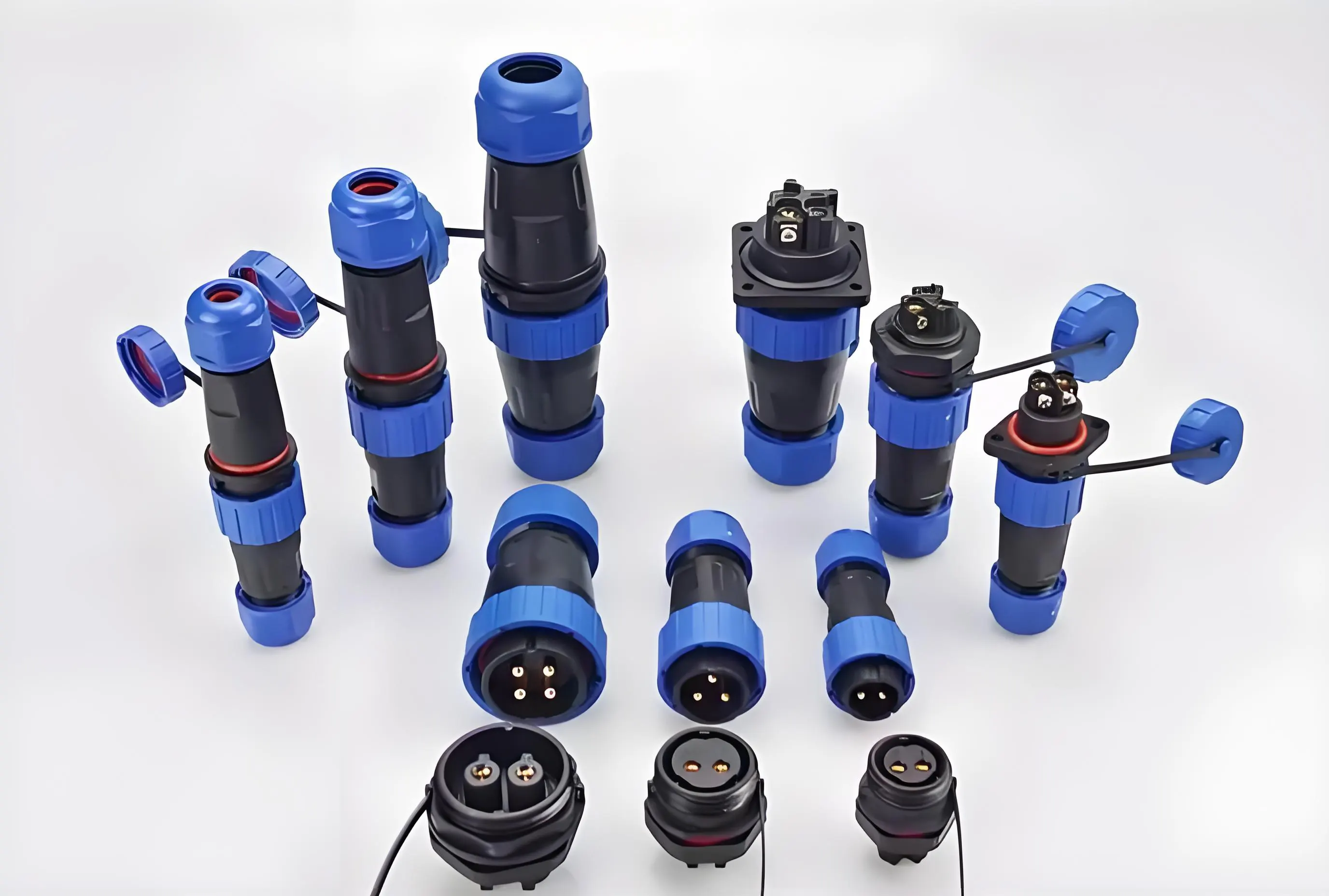

Connettore impermeabile circolare

Selezione punti chiave:

Struttura di bloccaggio (Treada / Snap-On / Crimp)

Materiale dell 'anello di sigillazione (Silicone / NBR)

Trattamento superficiale di metallo resistente alla corrosione (nickel plating / anodizing)

Criteri chiave per giudicare se è impermeabileš

1. Classificazione IP: IP65 significa resistente all 'acqua; IP67 significa che può resistere all' immersione a breve termine; IP68 significa che può funzionare sott 'acqua per lunghi periodi. Se non c'è rating IP, non è impermeabile.
2. Disegno di sigillazione: è dotato di un anello o di un meccanismo di bloccaggio a fileta?È equipaggiato con guarnizioni in silicone o gomma?
3. Materiali e placcatura: l'alloggiamento è tipicamente realizzato in rame placcato in nichel, lega di alluminio o nylon. I connettori impermeabili di alta qualità sono tipicamente resistenti alla corrosione, resistenti allo spray di sale e resistenti agli UV.

Se il tuo progetto deve essere utilizzato all 'aperto, in un ambiente umido, costiero o polveroso, si consiglia di scegliere un connettore impermeabile per l'aviazione con un livello di protezione IP67 o superiore.

Test e convalida: garanzia di affidabilità a lungo termine

I cablaggi impermeabili professionali devono essere sottoposti a rigorosi test ambientali, tra cui:

• Test di valutazione impermeabile IP
• Test di ciclo di alta e bassa temperatura
• Test di corrosione dello spray sale (ASTM B117)
• Test di trazione e di flessione

Assemblea di Wire HarnessI prodotti per i cablaggi sono sottoposti a rigorose convalide interne per garantire prestazioni stabili in temperature estreme che vanno da -40 ° C a +125 ° C.

FAQ Domande frequenti: Informazioni sui servizi di assemblaggio del cavo personalizzato

Q1: Quali tipi di personalizzazione dell 'armature di fili offre WIRE HARNESS ASSEMBLY?

a: Offriamo una gamma completa di servizi personalizzati, dai cablaggi impermeabili, cablaggi automobilistici, cablaggi di controllo industriale, cablaggi di dispositivi medici, ai cablaggi di comunicazione e di alimentazione. Siamo in grado di progettare in base alle specifiche elettriche del cliente, ai requisiti ambientali e alle dimensioni.

Q2: Possiamo personalizzare i prodotti in base ai disegni o campioni dei clienti?

A: Ovviamente. Wire Harness Assembly supporta i servizi OEM / ODM, che ci consentono di personalizzare e produrre rapidamente campioni in base ai disegni dei clienti, campioni o concetti di progettazione.

Q3: Quali livelli di protezione offrono i cavi impermeabili?

a: In genere offriamo soluzioni di protezione IP65, IP67 e IP68 e possiamo eseguire test di verifica delle prestazioni impermeabili secondo lo standard IEC 60529.

Q4: I tuoi arni di cablaggio soddisfano gli standard internazionali di certificazione?

A: Sì, tutti i nostri prodotti sono conformi agli standard internazionali come UL, RoHS e ISO 9001. Alcuni prodotti sono anche certificati CE e IATF 16949

Q5: Qual è il ciclo di produzione e il tempo di consegna?

A: Il ciclo di produzione per gli ordini standard è di 2 - 3 settimane. Per progetti di grandi volumi, possiamo regolare in modo flessibile i tempi di consegna in base alle esigenze di consegna. Forniamo anche un servizio di prova veloce per la verifica dei campioni.

Q6: Fornisci supporto tecnico e servizio post-vendita?

a: WIRE HARNESS ASSEMBLY ha un team di ingegneria esperto che può fornire consulenza nella selezione del modello, ottimizzazione della progettazione strutturale, raccomandazioni sui materiali e supporto tecnico post-vendita per garantire il funzionamento a lungo termine e stabile dei nostri progetti clienti.

La selezione dei cablaggi impermeabili dovrebbe essere basata su cinque dimensioni principali: adattabilità ambientale con chiari requisiti di temperatura, umidità e vibrazioni; classifica impermeabili e polvere che devono raggiungere IP67 o superiore; materiali e strutture compresi anelli in gomma di sigillazione e gabbine esterne ad alta resistenza; prestazioni elettriche che garantiscono una stabile anti-interferenza e ha un margine di sicurezza; selezione prioritaria e di personalizzazione e certificazione da parte di produttori con certificazione e supporto ingegneristico.
