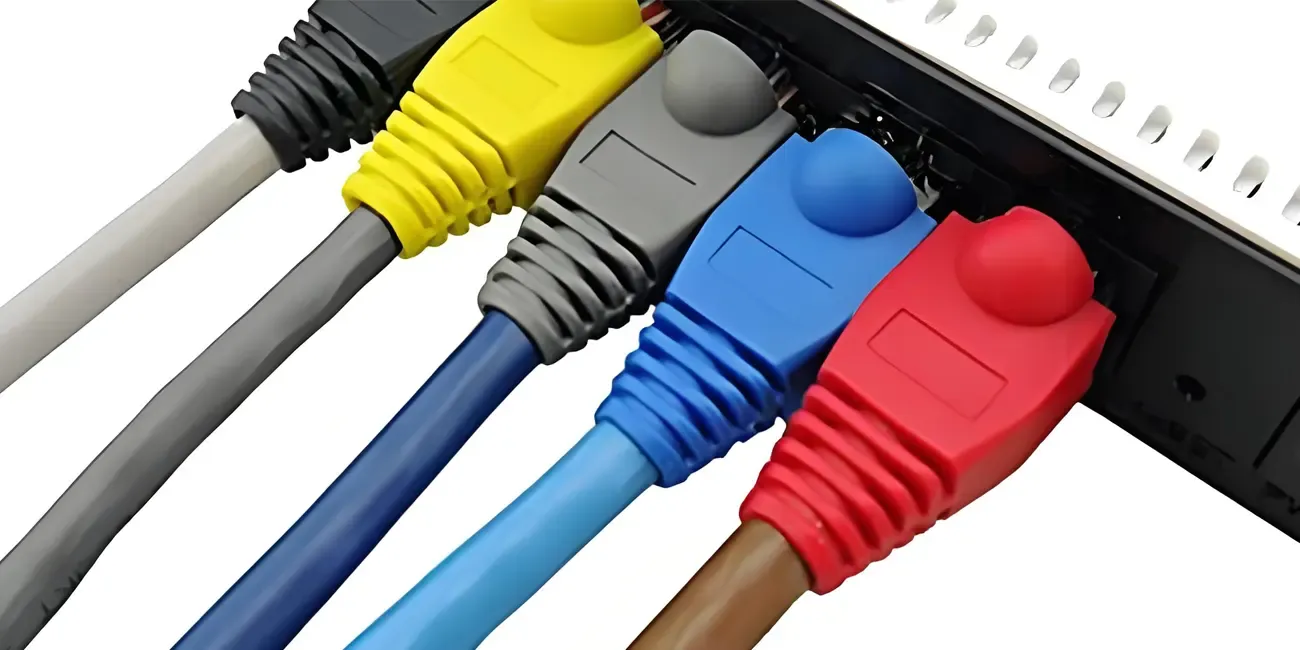

Connettore RJ45 e guida di cavi Ethernet

La trasmissione dati stabile ed ad alta velocità è fondamentale nelle reti moderne per ufficio, casa e industria. Come interfaccia principale nel cablaggio Ethernet, il connettore RJ45 è responsabile del collegamento dei dispositivi e garantisce una trasmissione dei dati stabile. Questo articolo spiegherà in modo completo le basi del connettore RJ45, inclusa la codifica colore delle porte, la sua relazione con i cavi Ethernet e gli scenari di applicazione. Inoltre, condividerà soluzioni affidabili per cavi personalizzati, consentendo di costruire facilmente una rete efficiente.

1. Che cosa è un connettore RJ45?

il Il connettore RJ45 È un ' interfaccia di rete comunemente utilizzata. Utilizza un design 8P8C (8 - pin, 8 - core) e consente la trasmissione dei dati tra dispositivi attraverso il collegamento e lo scollegamento.È ampiamente utilizzato nelle reti di area locale (LAN), Ethernet e reti di automazione industriale.

I connettori RJ45 di alta qualità possono migliorare la stabilità della trasmissione dei dati e ridurre le interferenze del segnale.

2. Che cosa è un cavo Ethernet?

Cavi Ethernet Sono cavi di rete utilizzati per la trasmissione di dati e sono principalmente classificati come UTP (Unshielded Twisted Pair) e STP (Shielded Twisted Pair). Le specifiche comuni includono Cat5, Cat5e, Cat6 e Cat6a, ciascuna supportando diverse larghezza di banda e velocità di trasmissione.

Utilizzando il connettore RJ45, i cavi Ethernet consentono l'interconnessione ad alta velocità all 'interno di reti locali, data center e reti di controllo industriale.

3.È RJ45 Ethernet?

È importante capire che RJ45 non è Ethernet in sé, ma piuttosto uno standard di interfaccia fisica. Ethernet è un protocollo di comunicazione dati, mentre RJ45 è l'interfaccia che interconnette i dispositivi. Comprendere questo ti aiuterà a selezionare il tipo e il cablaggio giusti, migliorando le prestazioni della rete.

4. Qual è la differenza tra RJ45 e Cat6?

• Il RJ45Connector fisico per collegare i dispositivi.
• Cat6: Un tipo di cavo Ethernet che supporta la trasmissione dati fino a 10Gbps e la larghezza di banda di 250 MHz.

In parole semplici, Cat6 è il cavo, e RJ45 è il connettore. I cavi RJ45 di alta qualità abbinati a cavi Cat6 garantiscono una trasmissione di rete stabile e affidabile.

5. Qual è la differenza tra RJ11 e RJ45?

• RJ11: per le linee telefoniche, 6P4C (6 pin, 4 core), adatto per le comunicazioni vocali.
• RJ45: per reti dati, 8P8C (8 pin, 8 core), adatto per la trasmissione dati ad alta velocità.

I due connettori differiscono per numero di pin, dimensioni e scenari di applicazione e non sono intercambiabili.

RJ11 RJ45 è utilizzato principalmente nelle comunicazioni vocali a bassa larghezza di banda, come telefoni, banda larga ADSL e fax, mentre RJ45 è ampiamente utilizzato in ambienti di rete ad alta velocità, tra cui connessioni Ethernet, data center, automazione industriale, monitoraggio della sicurezza e case intelligenti. I due differiscono per aspetto e funzione: RJ11 è più adatto per le comunicazioni vocali tradizionali, mentre RJ45 è l'interfaccia principale per la moderna trasmissione dati e il cablaggio di rete.

6. Codice colore della porta RJ45

Il cablaggio del connettore RJ45 di solito segue lo standard T568A o T568B. Prendendo T568B come esempio, i codici dei colori sono i seguenti:

La corretta codifica dei colori riduce le interferenze del segnale e gli errori di trasmissione e migliora l'efficienza del cablaggio di rete.

7. Area di applicazione del connettore RJ45

• Rete di area locale (LAN) Cabling
• Reti di ufficio Enterprise
• Data Center e interconnessione server
• Home Reti intelligenti
• Comunicazioni attrezzature di automazione industriale

Nelle reti industriali o aziendali, connettori e cavi di alta qualità garantiscono una trasmissione dati stabile e ad alta velocità. Soluzioni personalizzate di cavi, come quelle fornite da Kaweei èPuò soddisfare le esigenze di rete di ambienti complessi.

8. Come costruire un cavo Ethernet?

I passaggi di base per la costruzione di un cavo Ethernet sono i seguenti:

Tagliare il cavo: Tagliare il cavo Cat5e o Cat6 a seconda delle necessità.

Stripping: Stripping la giacca esterna del cavo per esporre gli otto fili.

Organizzare la sequenza delle linee: Organizzare la sequenza delle linee secondo gli standard T568A o T568B.

Crimpare il RJ45: inserire i cavi nel connettore RJ45 e fissare con pinze di crimpaggio.

Test: Utilizzare un tester di cavo di rete per verificare la connettività e garantire una corretta trasmissione del segnale.

9. FAQ: Domande frequenti sui codici di colore RJ45

Q1: Qual è la differenza tra T568A e T568B?

A: L'ordine dei colori è diverso, ma le funzioni sono le stesse. Entrambe le estremità devono essere identiche.

Q2: T568A e T568B possono essere mescolati?

A: Questo vale per i cavi crossover. I cavi dritto devono essere identici su entrambe le estremità.

Q3: Il connettore RJ45 supporta la categoria 6?

R: Sì, ma sono necessari cavi RJ45 blindati per garantire la trasmissione ad alta velocità.

Q4: Dove posso ottenere cavi personalizzati RJ45 di alta qualità?

R: I produttori professionali come Kaweei offrono servizi personalizzati adatti alle reti aziendali e industriali.

10. Conclusione

I connettori RJ45 sono interfacce essenziali per il cavamento di rete. Usati con cavi Ethernet, garantiscono una trasmissione dati stabile ed efficiente. Comprendere i loro tipi, la codifica dei colori delle porte e le aree di applicazione aiuterà gli utenti a cablare e mantenere correttamente i sistemi di rete.
