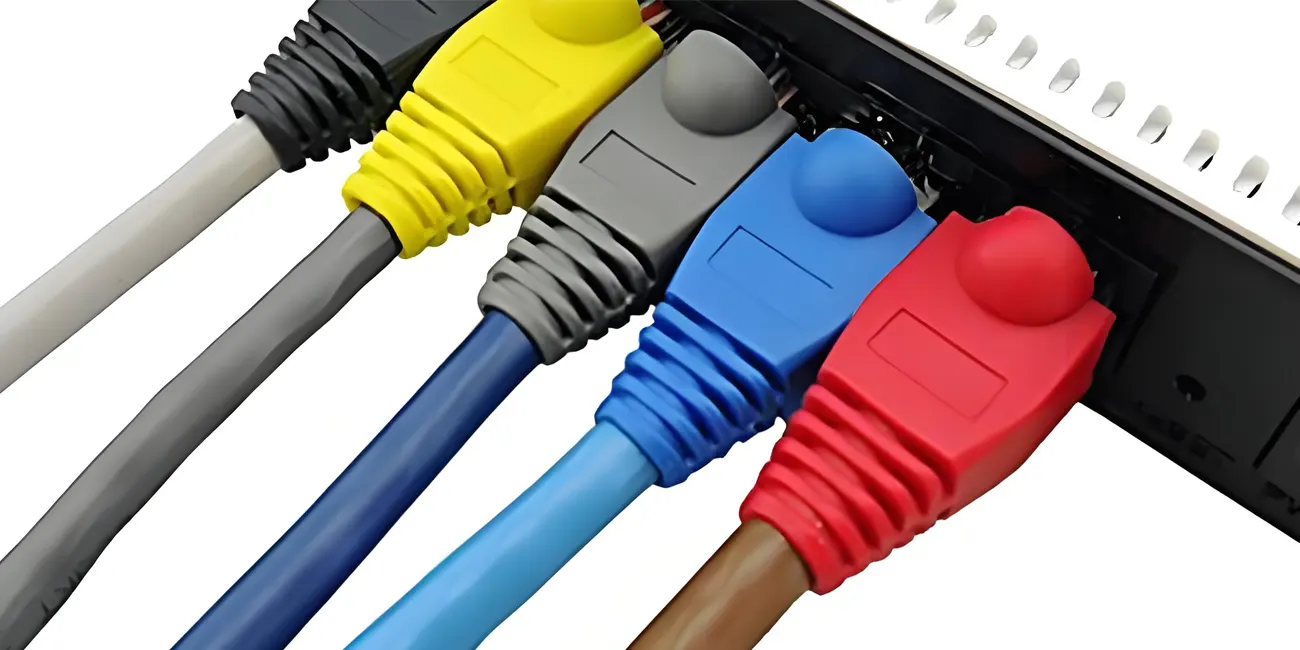

RJ45コネクタとイーサネットケーブル接続ガイド

現代のオフィス、家庭、そして産業ネットワークにおいて、安定した高速データ伝送は不可欠です。イーサネットケーブルの中核インターフェースであるRJ45コネクタは、デバイスを接続し、安定したデータ伝送を確保する役割を担っています。この記事では、ポートの色分け、イーサネットケーブルとの関係、そして様々な応用シナリオなど、RJ45コネクタの基礎を包括的に解説します。また、信頼性の高いカスタムケーブルソリューションも紹介し、効率的なネットワークを簡単に構築できるよう支援します。

1. RJ45 コネクタとは何ですか?

RJ45コネクタは、広く使用されているネットワークインターフェースです。8P8C（8ピン、8芯）設計を採用しており、デバイス間の抜き差しによるデータ転送を可能にします。ローカルエリアネットワーク（LAN）、イーサネット、産業オートメーションネットワークなどで広く使用されています。

高品質のRJ45コネクタは、データ転送の安定性を向上させ、信号干渉を低減します。

2. イーサネット ケーブルとは何ですか?

イーサネットケーブルはデータ伝送に使用されるネットワークケーブルで、主にUTP（非シールドツイストペア）とSTP（シールドツイストペア）に分類されます。一般的な規格にはCat5、Cat5e、Cat6、Cat6aがあり、それぞれ異なる帯域幅と伝送速度をサポートしています。

RJ45コネクタを使用することで、イーサネットケーブルはローカルエリアネットワーク、データセンター、産業用制御ネットワーク内での高速相互接続を可能にします。

3. RJ45 はイーサネットですか?

RJ45はイーサネットそのものではなく、物理インターフェース規格であることを理解することが重要です。イーサネットはデータ通信プロトコルであり、RJ45はデバイスを相互接続するインターフェースです。これを理解することで、適切なタイプとケーブルを選択し、ネットワークパフォーマンスを向上させることができます。

4. RJ45 と Cat6 の違いは何ですか?

• RJ45: デバイス接続用の物理コネクタ。
• Cat6: 最大10Gbpsのデータ伝送速度と250MHzの帯域幅をサポートするイーサネットケーブルの一種。

簡単に言うと、Cat6はケーブルで、RJ45はコネクタです。高品質のRJ45ケーブルとCat6ケーブルを組み合わせることで、安定した信頼性の高いネットワーク伝送が実現します。

5. RJ11 と RJ45 の違いは何ですか?

• RJ11：電話回線用、6P4C（6ピン、4芯）、音声通信に適しています。
• RJ45：データネットワーク用、8P8C（8ピン、8芯）、高速データ伝送に適しています。

2 つのコネクタはピン数、サイズ、アプリケーション シナリオが異なり、互換性はありません。

RJ11 は主に電話、ADSLブロードバンド、ファックスなどの低帯域幅の音声通信に使用され、RJ45はイーサネット接続、データセンター、産業オートメーション、セキュリティ監視、スマートホームなどの高速ネットワーク環境で広く使用されています。両者は外観と機能が異なり、RJ11は従来の音声通信に適しており、RJ45は現代のデータ伝送およびネットワーク配線の主流インターフェースです。

6. RJ45ポートのカラーコード

RJ45コネクタの配線は通常、T568AまたはT568B規格に準拠しています。T568Bを例にとると、カラーコードは以下のようになります。

正しい色分けにより、信号干渉や伝送エラーが低減し、ネットワーク配線の効率が向上します。。

7. RJ45コネクタの応用分野

• ローカルエリアネットワーク（LAN）配線
• 企業オフィスネットワーク
• データセンターとサーバーの相互接続
• ホームスマートネットワーク
• 産業用オートメーション機器の通信

産業用ネットワークや企業ネットワークでは、高品質のコネクタとケーブルが安定した高速データ伝送を保証します。Kaweeiが提供するようなカスタマイズされたケーブルソリューションは、複雑な環境のネットワークニーズを満たすことができます。

8. イーサネット ケーブルの構築方法は?

イーサネット ケーブルを構築するための基本的な手順は次のとおりです。

ケーブルの切断：必要に応じてCat5eまたはCat6ケーブルを切断します。

被覆を剥がす：ケーブルの外側の被覆を剥がし、8本のワイヤーを露出させます。

配線の順序を整える：T568AまたはT568B規格に従って配線の順序を整えます。

RJ45の圧着：ワイヤーをRJ45コネクタに挿入し、圧着ペンチで固定します。

テスト：ネットワークケーブルテスターを使用して接続を確認し、信号が適切に伝送されていることを確認します。

9. FAQ: RJ45カラーコードに関するよくある質問

Q1: T568A と T568B の違いは何ですか?

A: 色の順序は異なりますが、機能は同じです。両端は同一である必要があります。

Q2: T568AとT568Bを混在させることはできますか?

A: これはクロスオーバーケーブルに適用されます。ストレートケーブルは両端が同一である必要があります。

Q3: RJ45 コネクタはカテゴリー 6 をサポートしていますか?

A: はい、ただし高速伝送を確保するにはシールドされた RJ45 ケーブルが必要です。

Q4: 高品質のカスタム RJ45 ケーブルはどこで入手できますか?

A: Kaweei のような専門メーカーは、エンタープライズおよび産業ネットワークに適したカスタム サービスを提供しています。。

10.結論

RJ45コネクタは、ネットワークケーブル配線に不可欠なインターフェースです。イーサネットケーブルと併用することで、安定的かつ効率的なデータ伝送を実現します。コネクタの種類、ポートの色分け、そして用途を理解することで、ネットワークシステムを適切に配線し、保守することができます。
