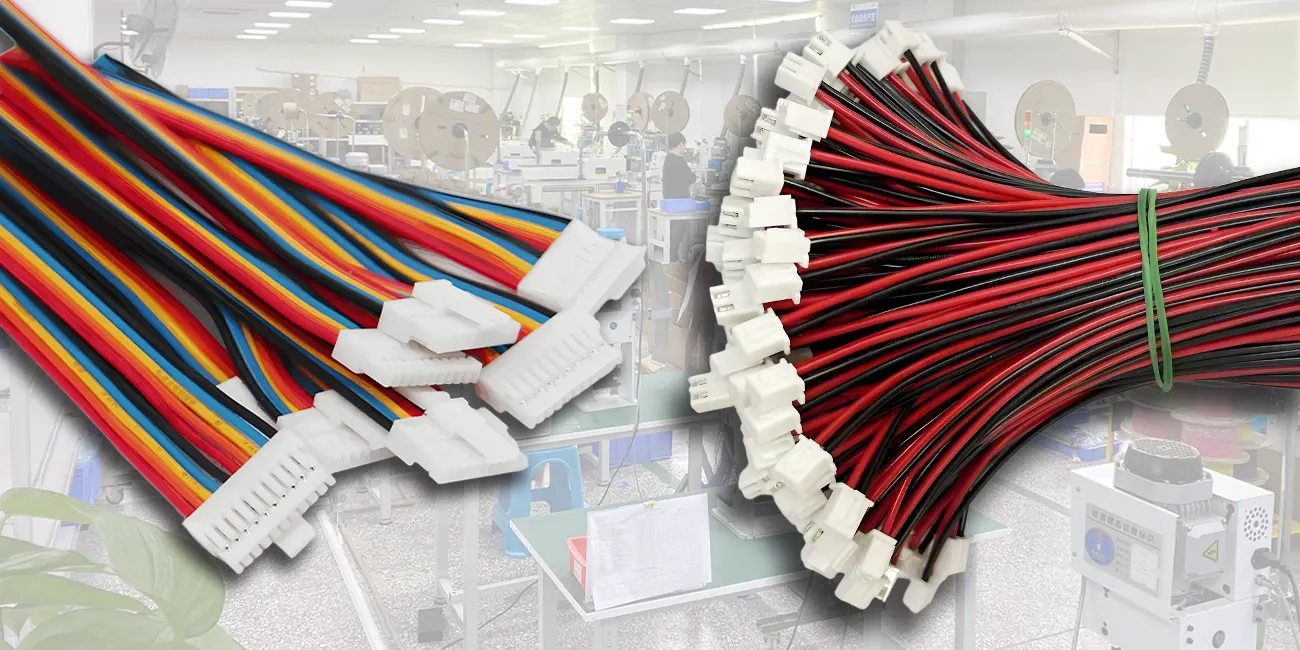

PVC絶縁電子配線ハーネスの種類と用途の完全な分析

現代の電子機器や産業システムの多様化に伴い、PVC絶縁電子ワイヤーハーネスは、接続、電源供給、信号伝送に不可欠な部品となっています。安定した絶縁性、優れた柔軟性、そして低コストという特長から、家電製品、自動車、産業用制御機器、通信機器など、様々な分野で広く利用されています。

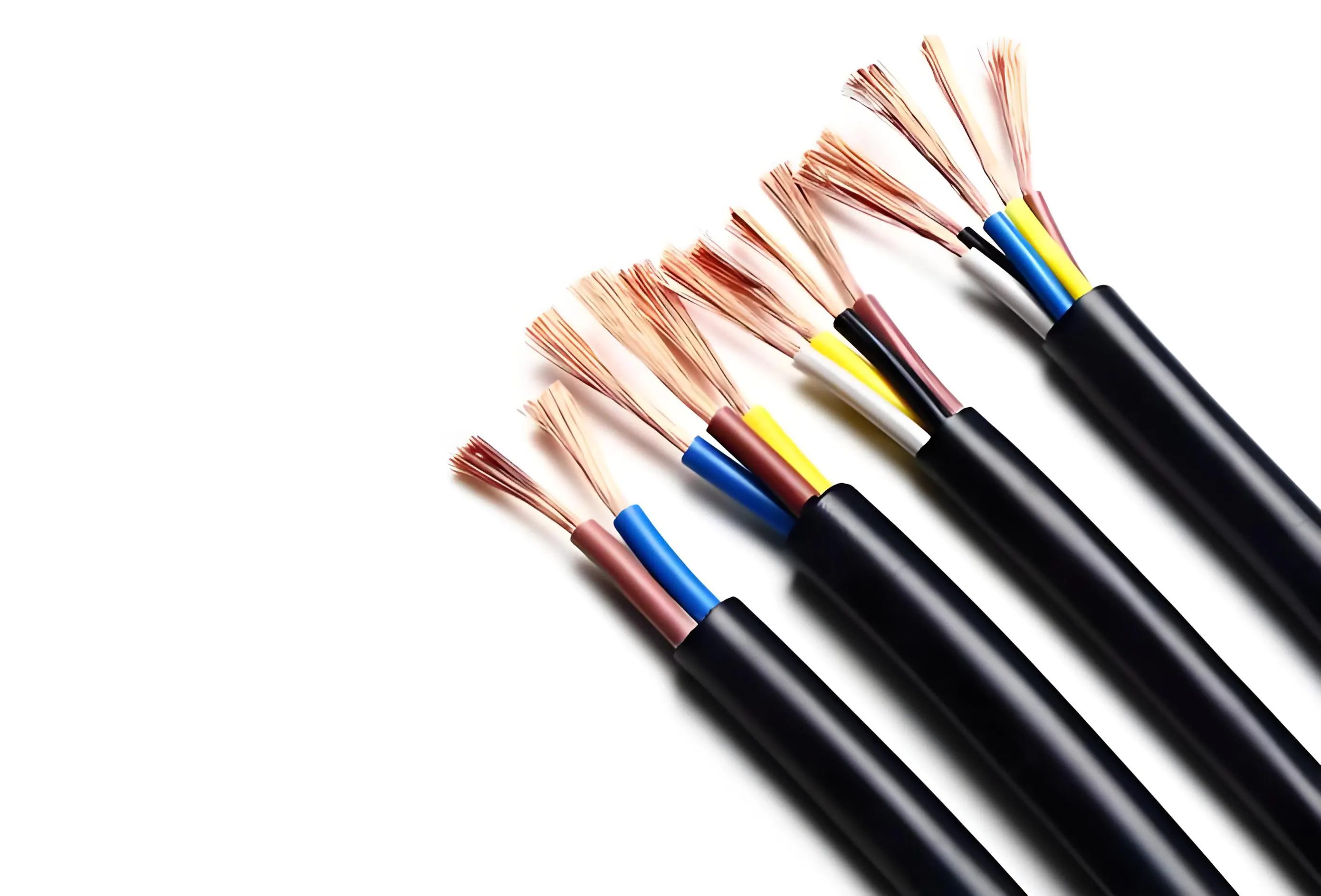

1. PVC絶縁配線ハーネスとは何ですか？

PVC （ ポリ塩化ビニル ） 摩耗性、油性、炎性、化学腐食性に優れた一般的に使用される電気絶縁材料です。

PVC 絶縁材を使用した配線ハーネスは、通常、導体 (銅芯線または錫メッキ銅線)、絶縁材、コネクタ、端子、および外側のジャケットで構成され、信号、データ、または電力の信頼性の高い伝送を可能にします。

主な機能は ：

• 優れた誘電強度と電気絶縁性能
• 様々な加工方法（圧着、溶接、IDCピアシング）に適しています
• 比較的低コストで高い費用対効果
• 様々な用途環境に合わせて、難燃性またはフレキシブルなオプションをカスタマイズできます

2. PVC絶縁電子配線ハーネスの一般的な種類

接続方法、構造形式、および適用シナリオに応じて、PVC 絶縁電子配線ハーネスは次のカテゴリに分類できます。

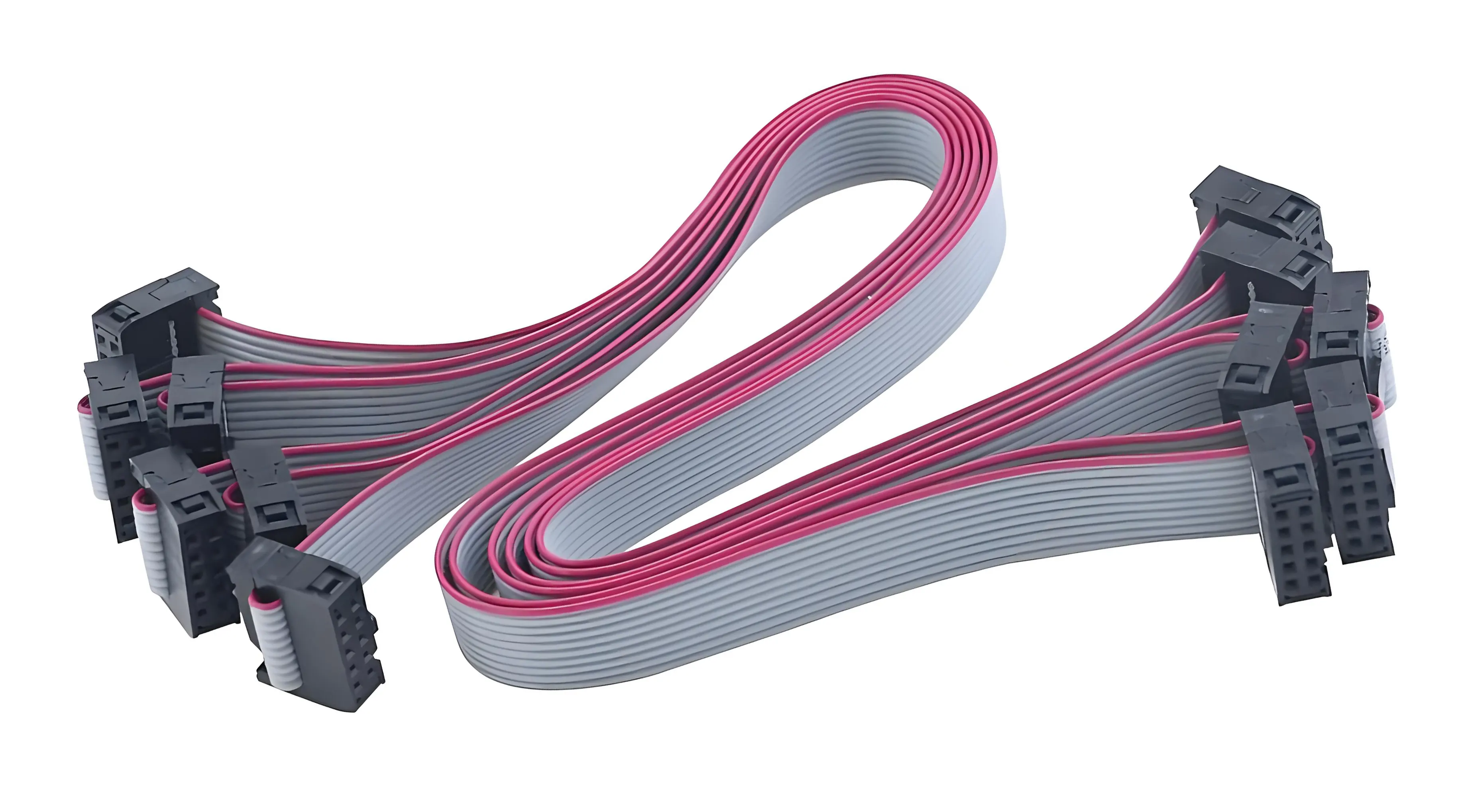

1. 絶縁被覆除去接続ハーネス（IDCハーネス）

特徴 ： 断熱変位接続による迅速なアセンブリ、必要ない剥離。

共通タイプ： IDC フラットリボンケーブルハーネス

アプリケーション： プリンター、通信機器、信号伝送モジュール。

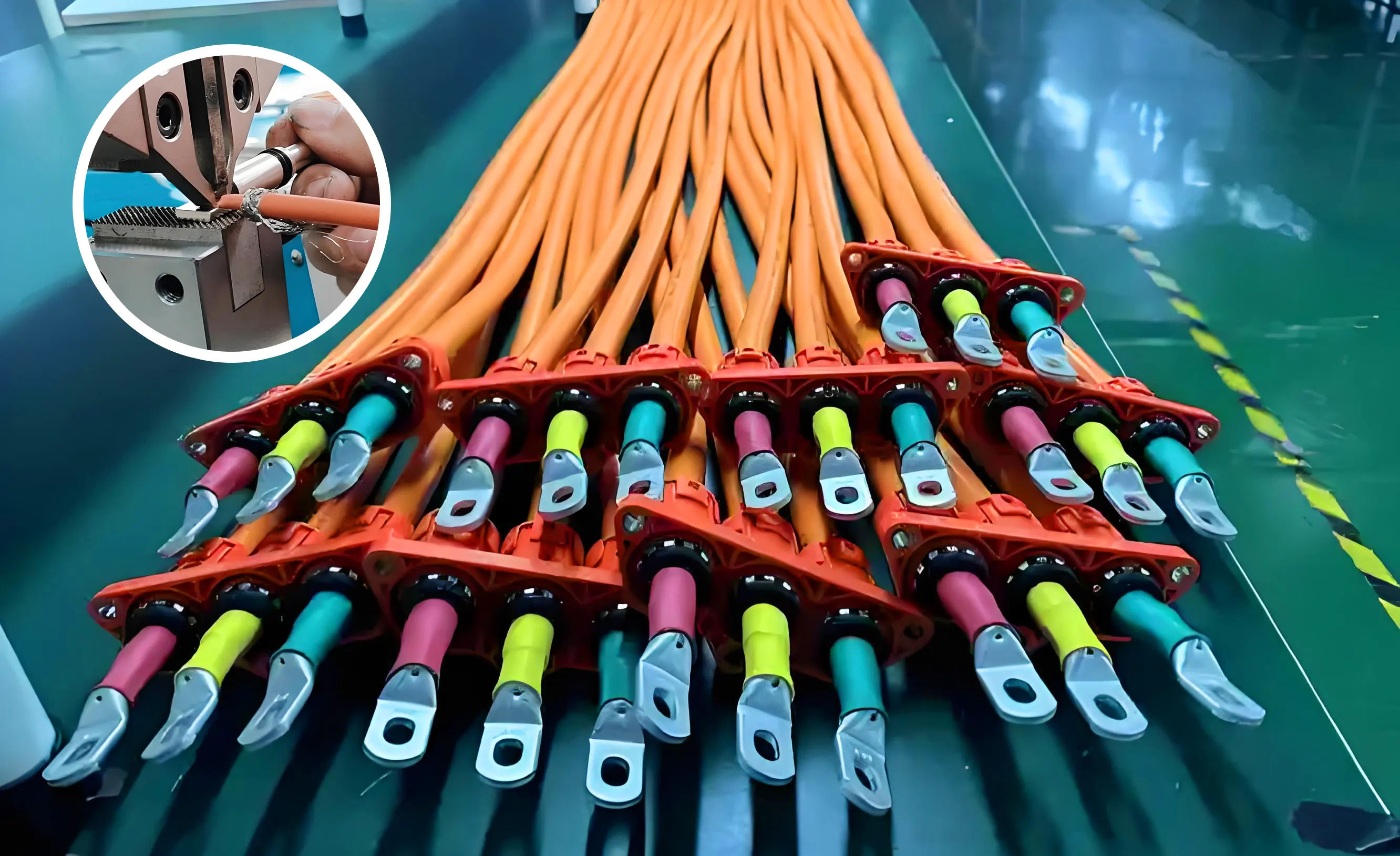

2. 圧着型ハーネス

特徴: 金属端子と導体が機械的に圧着されており、信頼性の高い接触と優れた耐振動性を実現します。

共通ブランド： JST, モレックス, TE コネクティビティ， etc.

用途: 自動車用電子機器、家電制御システム、医療機器。

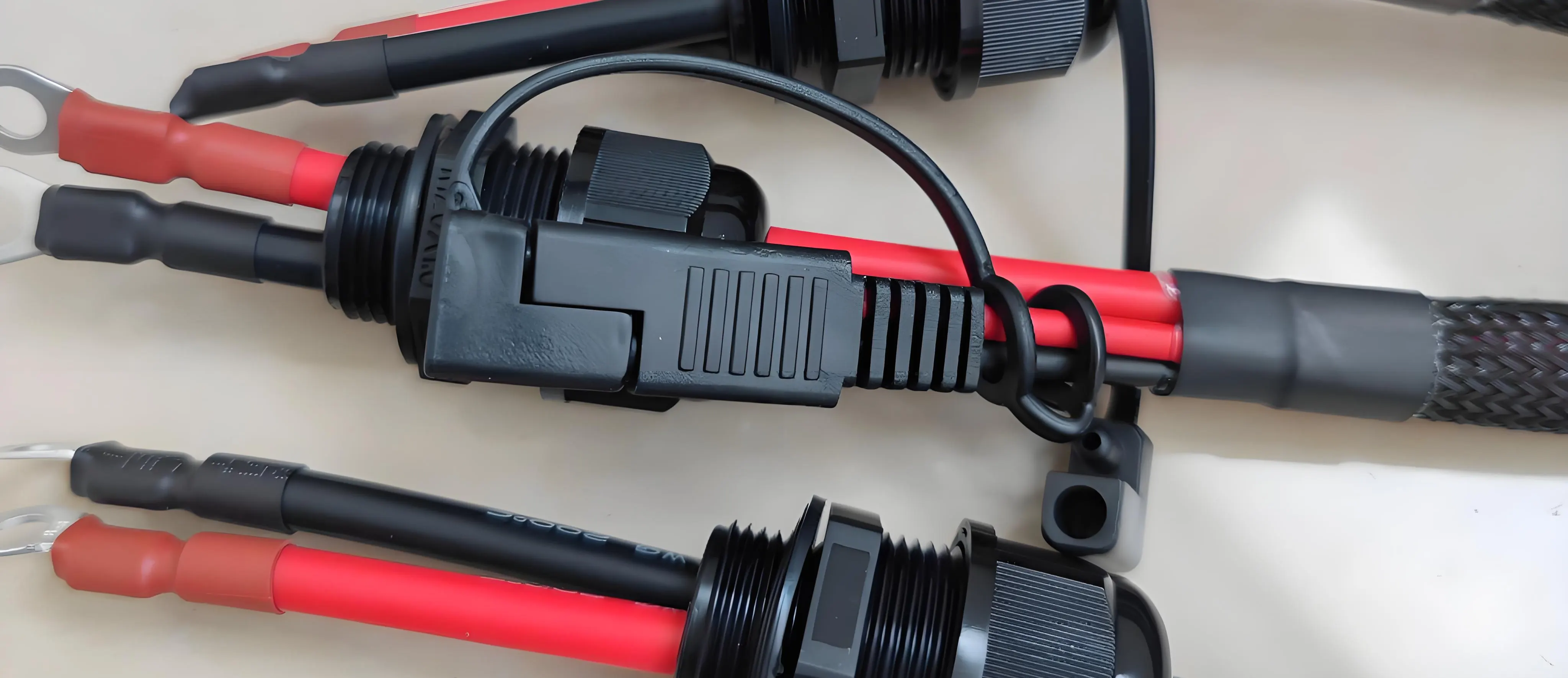

3. プラグインハーネス

特長：メンテナンスと交換が容易な標準プラグコネクタ。

例：DC電源ケーブル、USBハーネス、ジャンパーケーブル。

用途：LED照明、電源アダプター、小型機器。

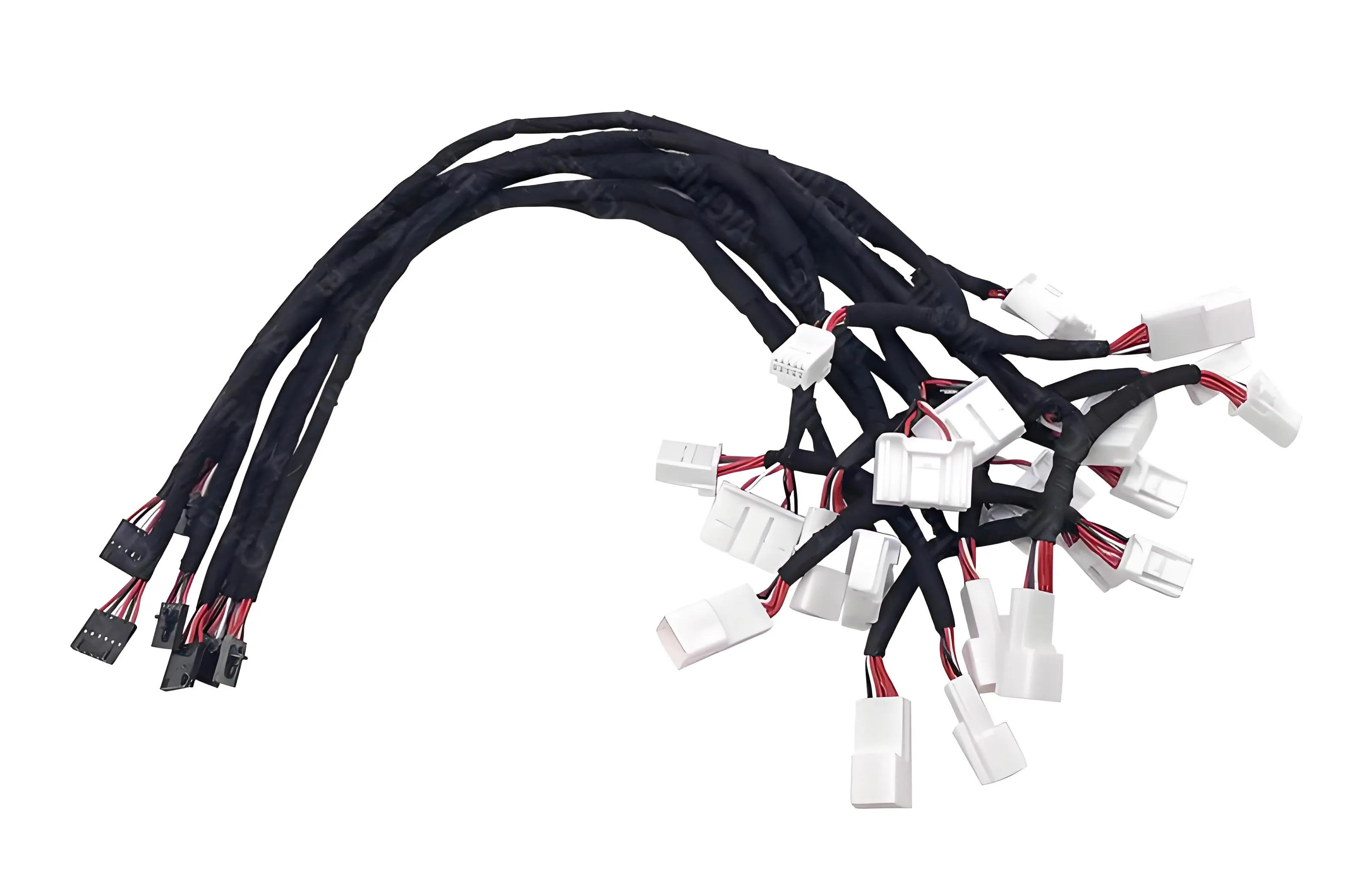

4. 分岐ハーネス

特長：片端から複数の分岐に分岐し、複数の機能モジュールへの接続が可能です。

用途：自動車計器盤、制御盤内部配線、産業機器システム。

3. 典型的な構造形態

4. PVC絶縁電子配線ハーネスの主な応用分野

PVC 絶縁電子配線ハーネスは幅広い用途があり、具体的な製品例はさまざまな分野に対応しています。

これらには次のものが含まれます。

• 家電製品向けアプリケーションには、PCBコネクタ、AC電源ケーブル、モーター用配線ハーネスなどがあります。
• 自動車向けアプリケーションには、計器盤用配線ハーネス、照明制御ハーネス、センサーケーブルなどがあります。
• LED照明向けアプリケーションには、直列制御ケーブルや電源延長ケーブルなどがあります。
• 産業オートメーション向けアプリケーションには、制御信号ハーネスやPLCインターフェースハーネスなどがあります。
• 通信向けアプリケーションには、IDCデータケーブルやRJ45ネットワークハーネスなどがあります。

5. PVC絶縁電子配線ハーネスを選択する際の重要な要素

PVC 絶縁配線ハーネスを選択する際には、以下の要素を総合的に考慮する必要があります。

動作電圧と電流：適合する断面積の導体を選択してください。

使用環境：高温、高湿、油分の多い環境、または屋外環境では、耐候性PVCを選択してください。

接続方法：圧着、圧着、溶接など。

柔軟性と曲げ要件：可動部に使用するワイヤーハーネスには、柔軟性の高いPVCを使用する必要があります。

6. ワイヤーハーネスアセンブリを選択する理由

カスタム電子ワイヤーハーネスおよびケーブルアセンブリに特化したプロの製造業者として、 ワイヤーハーネスアセンブリ 設計と材料選択から組立と試験までの包括的なソリューションを提供します。

当社の強みは次のとおりです。

長年の OEM / ODM の経験

JST 、 Molex 、 TE 、 AMP 、 IDC などの標準コネクタのサポート

厳格な遵守 IPC / WHMA—A—620 国際配線ハーネス規格

防水、抗干渉、耐高温性向けのカスタムソリューション

家庭用配線ハーネス、自動車用配線ハーネス、産業用制御配線ハーネスのいずれが必要な場合でも、WIRE HARNESS ASSEMBLY は高い信頼性とコストを最適化したソリューションを提供できます。

FAQ

Q1: PVC 絶縁電子配線ハーネスは屋外で使用できますか?

A: 標準的なPVCワイヤーハーネスは屋内環境に適しています。屋外での使用には、防水シース付きの防水ワイヤーハーネス、または架橋PVC/PE素材製のハーネスをお選びください。

Q2: IDC ケーブルと標準多芯ケーブルの違いは何ですか?

A: IDC ケーブルは平行構造になっており、高速信号伝送に適しています。一方、標準の多芯ケーブルは円形構造になっており、曲げに対する耐性が優れています。

Q3: 特定の長さや端子ブランドをカスタマイズできますか?

A: もちろんです。ワイヤーハーネスアセンブリでは、長さ、端子タイプ、ジャケットの色、パッケージなど、包括的なカスタマイズサービスを提供しています。

Q4: PVC絶縁電子配線ハーネスとシリコン配線ハーネスの違いは何ですか？

PVCワイヤーハーネスは、通常-40℃～105℃の温度範囲で使用でき、優れた耐油性と機械的強度を備えています。

シリコーンワイヤーハーネスは、高温・高柔軟性が求められる環境（医療機器やLED照明など）に適しています。

常温または産業環境での用途では、PVCワイヤーハーネスの方が経済的で実用的な選択肢となります。

Q5. PVC絶縁電子配線ハーネスは環境認証に合格できますか?

はい。高品質のPVC絶縁ワイヤーハーネスは、通常、RoHSやREACHなどの国際環境規格に準拠しています。一部の製品はUL認証も取得しており、材料の安全性、ハロゲンフリー、環境に優しい特性が保証されているため、輸出市場に適しています。

Q6. PVC絶縁配線ハーネスの寿命はどのくらいですか？

適切な設置と通常の使用条件下では、PVCワイヤーハーネスの耐用年数は一般的に5～10年です。屋外や高温環境では、UVカット機能と耐熱性に優れたモデルをお選びいただくことで、耐用年数を延ばすことができます。
