IDC Flat Cable Guide: Structure, Selection, Applications, and Reliability (IDC Flat Cable Guide: Structure, Selection, Applications, and Reliability) 에 대한 정보
서버, 산업용 자동화 시스템, 데이터 센터 및 스토리지 하드웨어에서 IDC (Insulation Displacement Connector Flat Cables) 는 간과되는 중요한 상호 연결 기술입니다.신호를 라우팅하고 전력을 분배하며 모듈을 연결하는 데는 솔더링이나 복잡한 조립 단계가 필요하지 않습니다.데이터 전송률이 증가하고 장치가 축소됨에 따라 엔지니어들은 케이블 어셈블리에서 더 엄격한 공차, 더 높은 안정성 및 더 예측 가능한 전기 성능을 요구합니다.
이 가이드는 IDC 플래트 케이블의 구조 원리, 제조 방법, 선택 방법, 일반적인 오류, 테스트 포인트 및 데이터 센터 환경의 특수 요구 사항을 체계적으로 분석하는 엔지니어의 관점을 제공합니다.
1. IDC Flat Cable 란 무엇입니까?

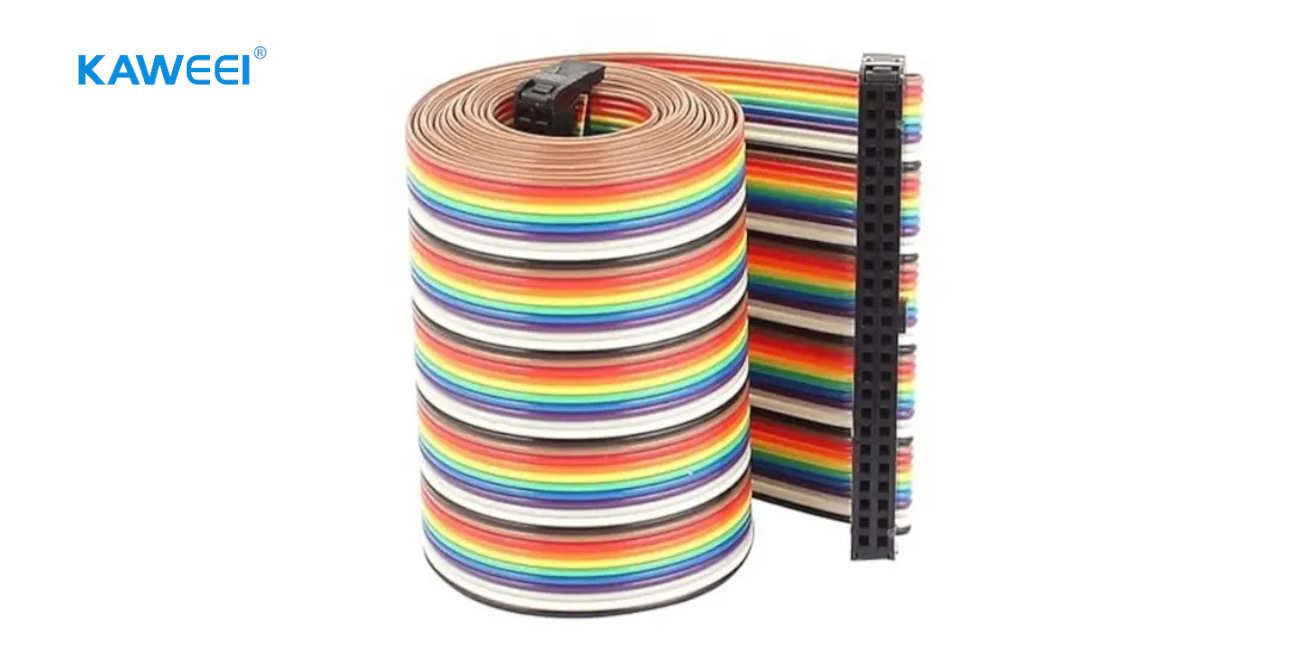

IDC 플래트 케이블은 균일한 절연층으로 둘러싸인 여러 개의 평행 도체로 구성됩니다. IDC 커넥터와 페어링되면 케이블을 단 하나의 압착 동작으로 종료할 수 있으므로 분리 또는 솔더링이 필요하지 않습니다.
주요 특징은 다음과 같습니다.
- 정확한 도체 간격 (1. 00 mm / 1. 27 mm / 2. 54 mm 일반)
- 빠른 대량 종료
- 높은 반복성 및 낮은 오류율
- 대량 생산에 적합
- 좁은 엔클로저 내부의 유연한 라우팅
IDC 케이블의 핵심 철학은 "조립 복잡성을 최소화하면서 최대 연결성" 입니다.
2. IDC 플래트 케이블의 구조 및 제조 원리
1.컨덕터 구조
- 순수한 구리 스트링 와이어 또는 주조된 구리 와이어
- 균일 평행 배열
- 일관된 절연 두께와 안정적인 임피던스
2. Insulation 재료
다양한 재료는 다양한 환경에 적합합니다.
| 재료 | 키 속성 | 일반적인 사용 |
| PVC | 저렴한 비용, 일반적인 유연성 | 사무용 전자제품 |
| PE | 더 나은 전기 특성 | 고속 디지털 시스템 |
| TPE | Superior Flex Life | 동적 또는 반동적 응용 프로그램 |
| UL 승인된 재료 | 안전에 중요한 장비 | 산업용 또는 인증된 제품 |
3.생산 방법
평면 케이블은 일반적으로 연속 압출 장비를 사용하여 직접 형성되므로 각 도체의 위치가 고정되고 임피던스가 균일하며 교차 스토크 및 지연 차이가 감소됩니다.
3. IDC Flat Cable 의 일반 사양
1. Conductor 수
- 6 / 8 / 10 / 14 / 16 / 20 / 26 / 40 / 64
- 일반적으로 마더보드 칩셋을 주변 장치 인터페이스 (예: USB, LED, 버튼 매트릭스) 에 연결하는 데 사용됩니다.
2.피치 (pitch)
- 1.00 mm → 고밀도 장비
- 1.27 mm → 산업용 제어 및 데이터 케이블
- 2.54 mm → 전통적인 장비 / 저속 제어
3.전기 매개변수
- 임피던스 매칭: 고속 신호에 특히 중요합니다.
- 전압 저항: 일반적으로 300 V 이하
- 온도 범위: - 20 ° C ~ 105 ° C (UL 인증 수준에 따라 달라짐)
4. IDC Flat Cable 의 장점
1.신속한 조립, 자동화 생산에 적합합니다.
용접이 필요하지 않으며, 단일 크림핑 작업으로 다중 코어 연결을 완료하여 인적 오류를 크게 줄일 수 있습니다.
2.높은 일관성 및 낮은 오류율
각 도체가 거의 완벽하게 기하학적으로 동일하다는 사실은 안정적인 지연이 필요한 시스템에서 중요합니다.
3.공간 절약
평면 구조는 다방향 볼륨을 생성하는 둥근 와이어 하네스와 달리 와이어링에 적합합니다.
4.비용은 통제할 수 있다.
재료는 간단하고, 처리 기술은 성숙하며, 대량 생산에 적합합니다.
5. IDC Flat Cable 의 일반적인 응용 시나리오
1.데이터 센터 및 서버
- 백플레인 상호 연결
- RAID 카드 연결
- 하드 드라이브 백플레인 - 메인 컨트롤 보드
2.산업용 자동화
- PLC - I / O 배선
- HMI 내부 링크
- 센서 매트릭스 상호 연결
3.가전제품
- 프린터 및 스캐너
- 오디오 장비
- 가정용 가전 제품
4.통신 시스템 Telecommunications Systems
- 패브릭 점퍼 전환
- 광 모듈 내부 배선
- 라우터 백플레인 링크
6. IDC Flat 케이블을 선택하는 방법은 무엇입니까?
1.환경별로 단열재 선택
- 일반 사무용 장비: PVC 충분하다
- 고온 시스템: PE 또는 UL 94 V - 0 등급 재료
- 반복 구부러짐: TPE 또는 플렉스 등급 구조
2.도체 및 신호 유형을 일치시킵니다.
- 아날로그 신호: 주황 구리 도체
- 고속 디지털 신호: 낮은 용량 PE 절연
3.커넥터 호환성 확인
- 피치 (1. 00 / 1. 27 / 2. 54 mm)
- 키가 지정된 옵션과 키가 지정되지 않은 옵션
- 방향 및 변형 완화 가용성
4.임피던스 및 크로스스토크 평가
다음의 중요한 사항:
- 고속 버스 아키텍처
- 산업용 측정 시스템
- 디지털 오디오 장비
5.인증 요구 사항 확인
많은 산업용 제품에는 다음이 필요합니다.
7.일반적인 실수와 그 결과
1.잘못된 피치 사용
결과:
- 불완전한 종료
- 간헐적 접촉
- 높은 현장 장애 발생률
2.잘못된 단열재 선택
원인:
- 조기 균열
- 열 변형 (Thermal Deformation)
- 신호 드라이프
3.초장형 케이블 런
다음을 수행합니다.
- 지연 문제
- 신호 저하
- 타이밍 불일치
4.플렉스 테스트 무시
평면 케이블은 제한된 구부러짐을 허용하며, 동적 동작을 반복하면 도체 피로를 유발할 수 있습니다.
8. IDC Flat Cable 품질 검증 방법
1. Crimping 일관성 테스트
- 크림프 높이
- 컨덕터 위치 일관성
- 뚫기 깊이가 표준에 부합하는지 여부
2.전기 성능 테스트
- 연속성 테스트
- 절연 저항 (Insulation Resistance)
- 전압 테스트를 견딜 수 있음
- 임피던스 적합성 검사
3.환경 테스트 Environmental Testing
- 고온 및 저온 사이클링
- 소금 스프레이 (특별 시나리오에서 사용되는 경우)
- 진동 신뢰성 테스트
9.자주 묻는 질문들
Q 1: IDC 평면 케이블은 고속 신호에 사용할 수 있습니까?
예, 하지만 낮은 용량 PE 소재를 사용해야하며 길이를 제어해야합니다.
Q 2 : IDC 와 FFC / FPC 의 차이점은 무엇입니까?
- IDC 플래트 케이블: 구리 와이어 + IDC 종료; 적당한 유연성.
- FFC: Extruded copper foil; 초 얇고 유연한.
- FPC: 폴리이미드 기반의 유연 PCB; 최고 성능과 비용.
Q 3: 평면 케이블은 고온을 견딜 수 있습니까?
예, PE, TPE 또는 UL 94 V - 0 Insulation 등급
Q 4 : 와이어 하네스를 고칠 필요가 있습니까?
네, 그렇죠평면 케이블은 장기 진동으로 변위가 발생하기 쉽기 때문에 클립이나 클램프로 고정해야 합니다.
10.결론
IDC 플래트 케이블은 다중 컨덕터 상호 연결을 위한 안정성이 높고 비용 효율적이며 생산 친화적인 솔루션입니다.적절한 재료 선택, 종료 관행 및 검증 테스트를 통해, 까다로운 산업용 또는 데이터 센터 환경에서도 장기적인 안정성을 달성할 수 있습니다. 일관된 전기 성능, 컴팩트한 케이블 연결 및 빠른 볼륨 종료가 필요한 설계에 필요한 경우, IDC 플래트 케이블은 오늘날 가장 효과적인 옵션 중 하나입니다.
