RG402同軸電纜低損耗選購型及安裝指南

在射頻（RF）和微波系統中，電纜不僅僅是“傳輸線”，更是決定訊號完整性和系統穩定性的核心組件。 RG402同軸電纜因其優異的高頻性能和結構穩定性，被廣泛應用於通訊、測試儀器、軍用電子和工業控制等領域。本文將從結構原理、技術參數、應用場景、選型建議和常見問題等方面進行系統分析，以幫助工程師和採購人員全面了解RG402同軸電纜。

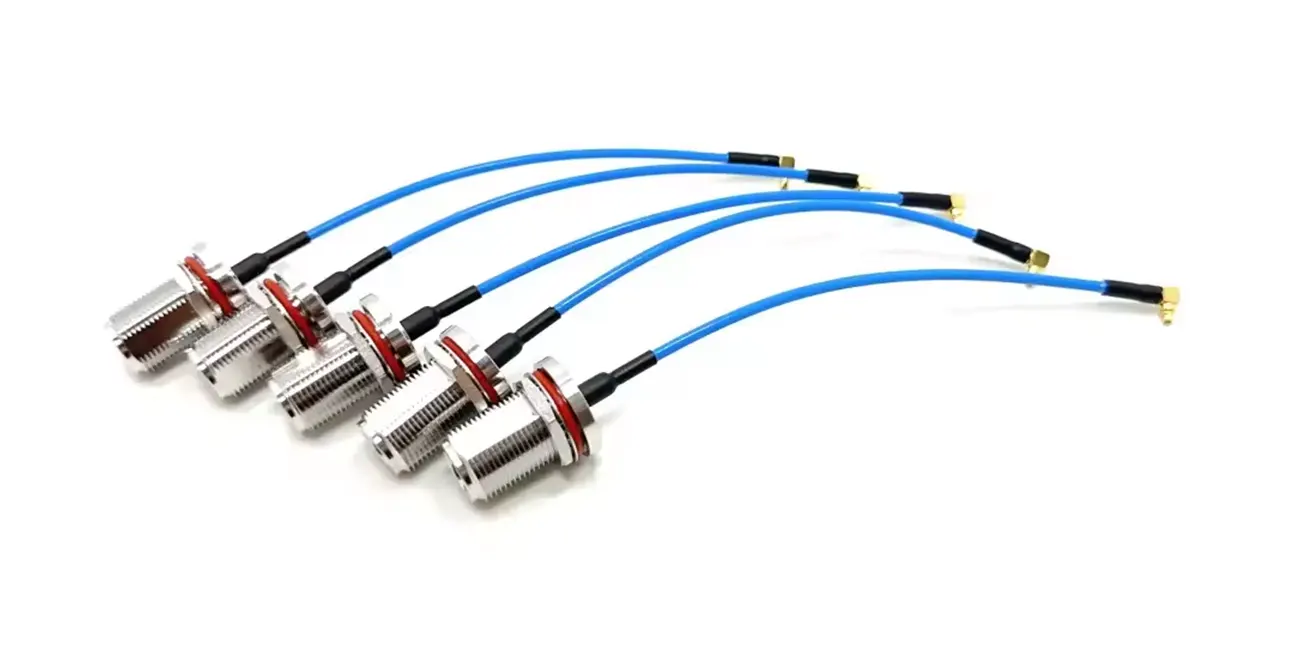

一、什麼是RG402同軸電纜？

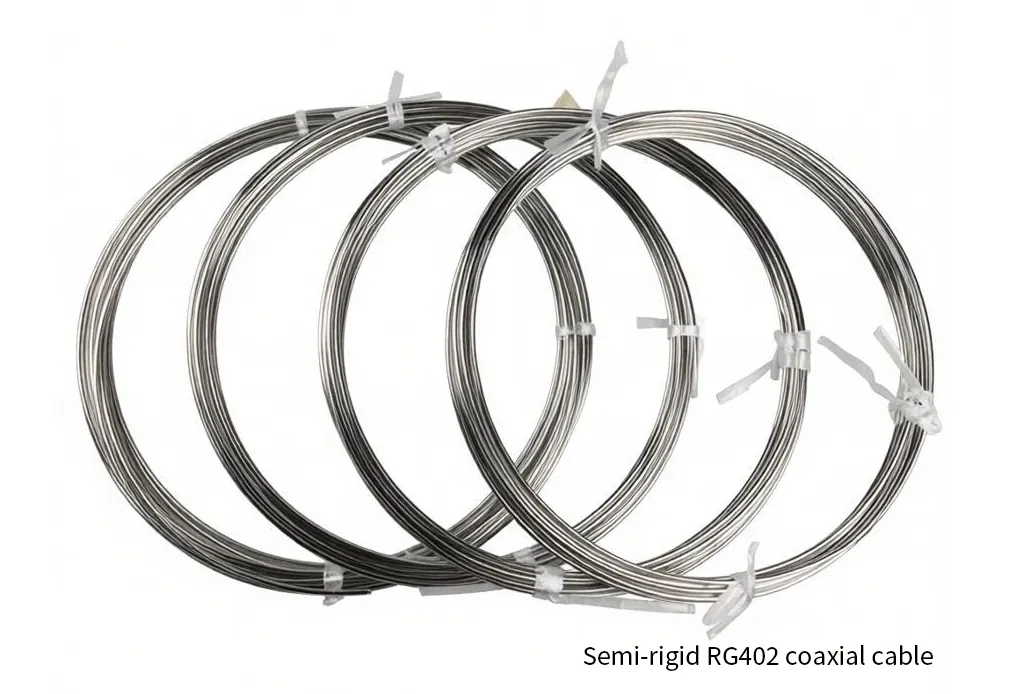

RG402是一種半剛性射頻同軸電纜，其特點是：

• 50Ω 特性阻抗
• 鍍銀銅導體
• 聚四氟乙烯 (PTFE) 絕緣層
• 無縫銅外導體
• 支援高頻訊號傳輸（最高可達 18GHz 甚至更高）

它符合美國軍用標準 MIL-C-17，並廣泛應用於軍事和航空航天系統。

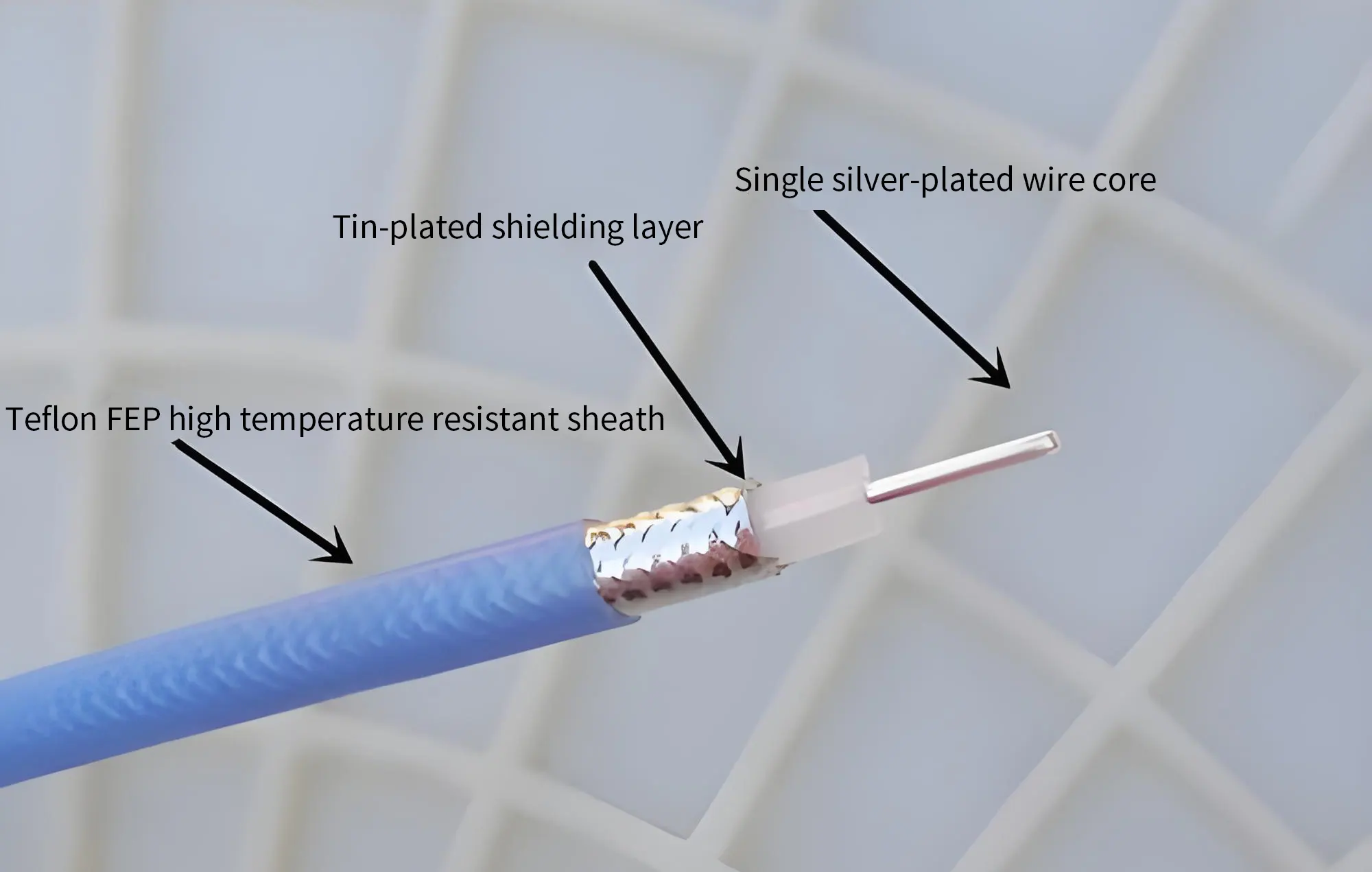

二、RG402的結構分析

三、RG402的關鍵技術參數

• 電容：95.1pF/m
• 阻抗：50Ω (±2Ω)
• 1GHz衰減：11.1dB/100英尺（約36.4dB/100公尺）
• 額定電壓：5.0kVrms
• 最大功率（1GHz）：450W
• 外徑：0.141吋（約3.58毫米）
• 頻率範圍：直流至18GHz
• 電壓駐波比 (VSWR)：≤ 1.3
• 工作溫度：-55℃至+200℃
• 屏蔽效能：>100 dB

四、RG402的性能優勢

RG402 是一款專為高頻應用設計的半剛性同軸電纜，憑藉其四大核心優勢，成為專業設備的理想之選。它採用鍍銀導體和 PTFE 絕緣材料，在微波頻段實現了極低的訊號損耗，滿足高精度傳輸的需求。銅質外導體結構有效隔離電磁幹擾 (EMI/RFI)，防止訊號失真。即使在溫度劇烈變化的惡劣環境下，其性能仍穩定，不受環境波動的影響。此外，它可彎曲並固定形狀，提供靈活的佈線方案，特別適用於伺服器機架等空間有限的場所。憑藉這些實用特性，RG402 被廣泛應用於微波通訊系統、射頻測試設備、衛星通訊系統、雷達系統和高精度實驗室儀器等領域，完美契合專業應用的高訊號傳輸要求。

五、RG402同軸電纜的標準安裝步驟

剝線：使用專用工具將導線剝至規定尺寸，避免損壞內導體和絕緣層。

焊接：內導體使用熔點高於 125℃ 的焊料，外導體使用熔點高於 150℃ 的焊料，以防止冷焊。

固定：彎曲半徑 ≥12.5mm，避免拉扯或扭曲電纜。

測試：安裝後，測試駐波比（VSWR，≤1.3 為佳）和絕緣電阻。

六、RG402同軸電纜應用案例研究

一家专注于研发和生产77GHz FMCW毫米波雷达的车载雷达制造商，长期以来在生产线测试中面临性能瓶颈。他们最初使用的普通射频电缆存在两大问题：一是信号衰减严重，每米衰减高达2.1dB，直接导致雷达测距误差高达15cm，严重限制了产品的精度；二是稳定性不足，仅经过三次即插即用循环后就出现明显的信号漂移，需要频繁停机重新校准，每次校准耗时长达42分钟，显著降低了整条生产线的效率。

更換為RG402電纜後：

• 衰減降低至 0.7dB/米，測距誤差降低至 5cm 以內。
• 經過 500 次插拔測試後，駐波比波動 ≤±0.1dB，滿足生產線重複測試的要求。
• 校準時間由 42 分鐘縮短至 28 分鐘，生產效率提高了 33%。

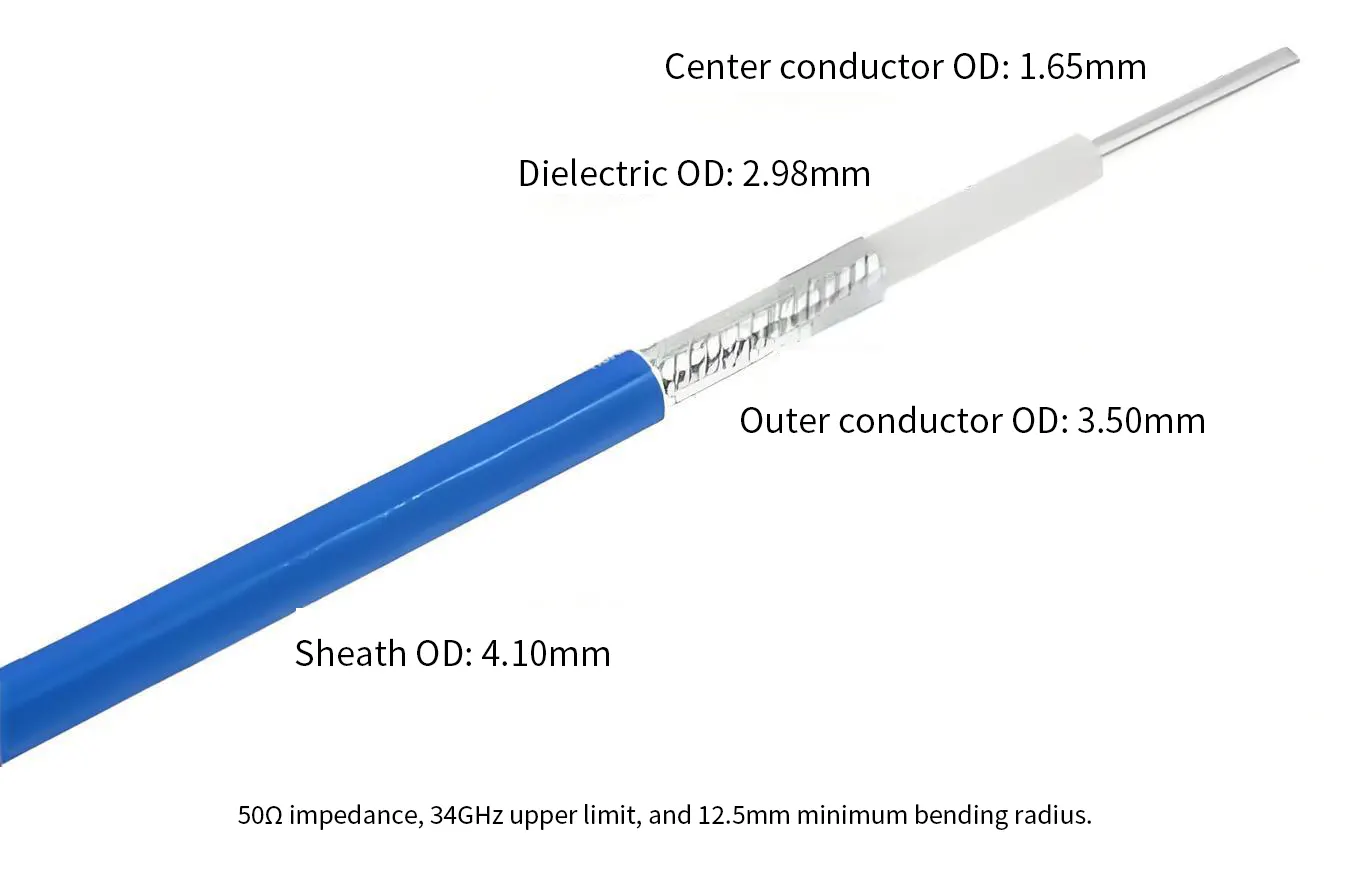

請記住以下三個關鍵參數：50Ω阻抗、34GHz上限頻率和12.5mm最小彎曲半徑。這些參數足以滿足大多數高頻傳輸場景的需求。

七、安裝及使用注意事項

• 請勿反覆彎曲（否則會導致微裂紋）。
• 彎曲半徑通常≥外徑的5倍。
• 焊接溫度控制。
• 避免外部拉力。

維護提示：定期檢查接縫處的接觸情況。在潮濕環境中，需要進行防潮密封，以防止水分滲入。

八、 RG402 常見問題 (FAQ)

問題1：RG402可以用於5G通訊嗎？

是的。只要頻率範圍在電纜的額定頻率範圍內（例如，6GHz 以下），RG402 就完全適用。

問題2：RG402 和普通編織同軸電纜有什麼不同？

RG402 具有半剛性結構，提供更高的屏蔽性能和更低的損耗，但其柔韌性不如編織結構。

問題3：RG402電纜最長可以多長？

理論上，傳輸距離可以很長，但對於高頻應用，通常建議短距離使用（<1米）以控制損耗。

問題4：可以在戶外使用嗎？

是的，但建議加裝保護殼或使用防水零件。

問題5：RG402 是否符合軍用標準？

它符合MIL-C-17規範。
