D-sub线知识分享：VGA、HDMI、DVI的区别

D-Sub 线缆是一种广泛使用的经典连接解决方​​案。其耐用的金属外壳、多针脚设计和出色的兼容性，使其成为数十年来工业、通信、医疗和计算应用领域的热门选择。虽然随着 HDMI 和 USB-C 等数字接口的兴起，D-Sub 逐渐淡出了消费电子产品的主流应用，但它在高可靠性和专业应用中仍然发挥着不可替代的作用。了解 D-Sub 线缆与其他接口的定义、应用和区别，不仅有助于工程师选择合适的连接解决方​​案，还能为企业在线缆定制和升级方面提供参考。

1.什么是D-sub电缆？

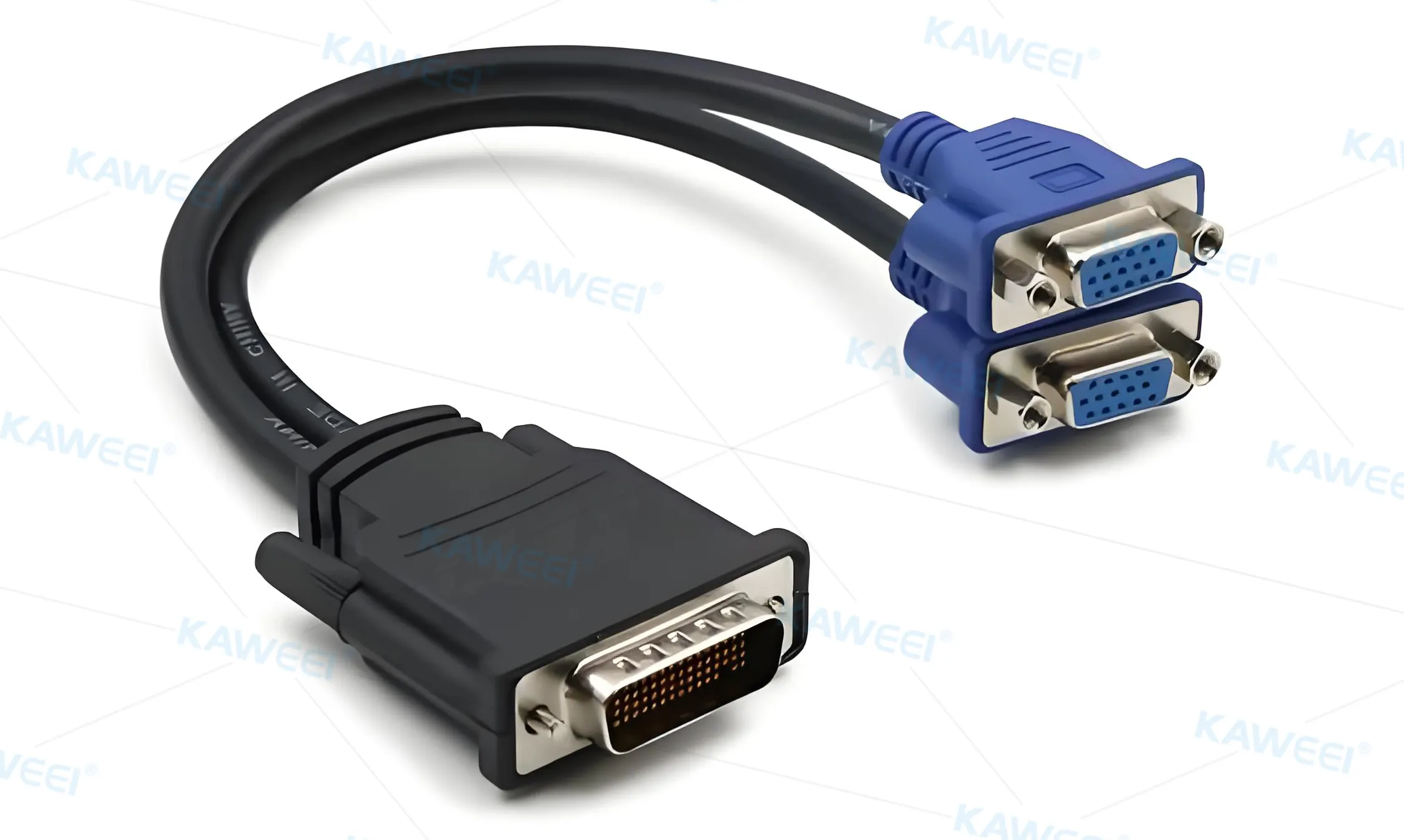

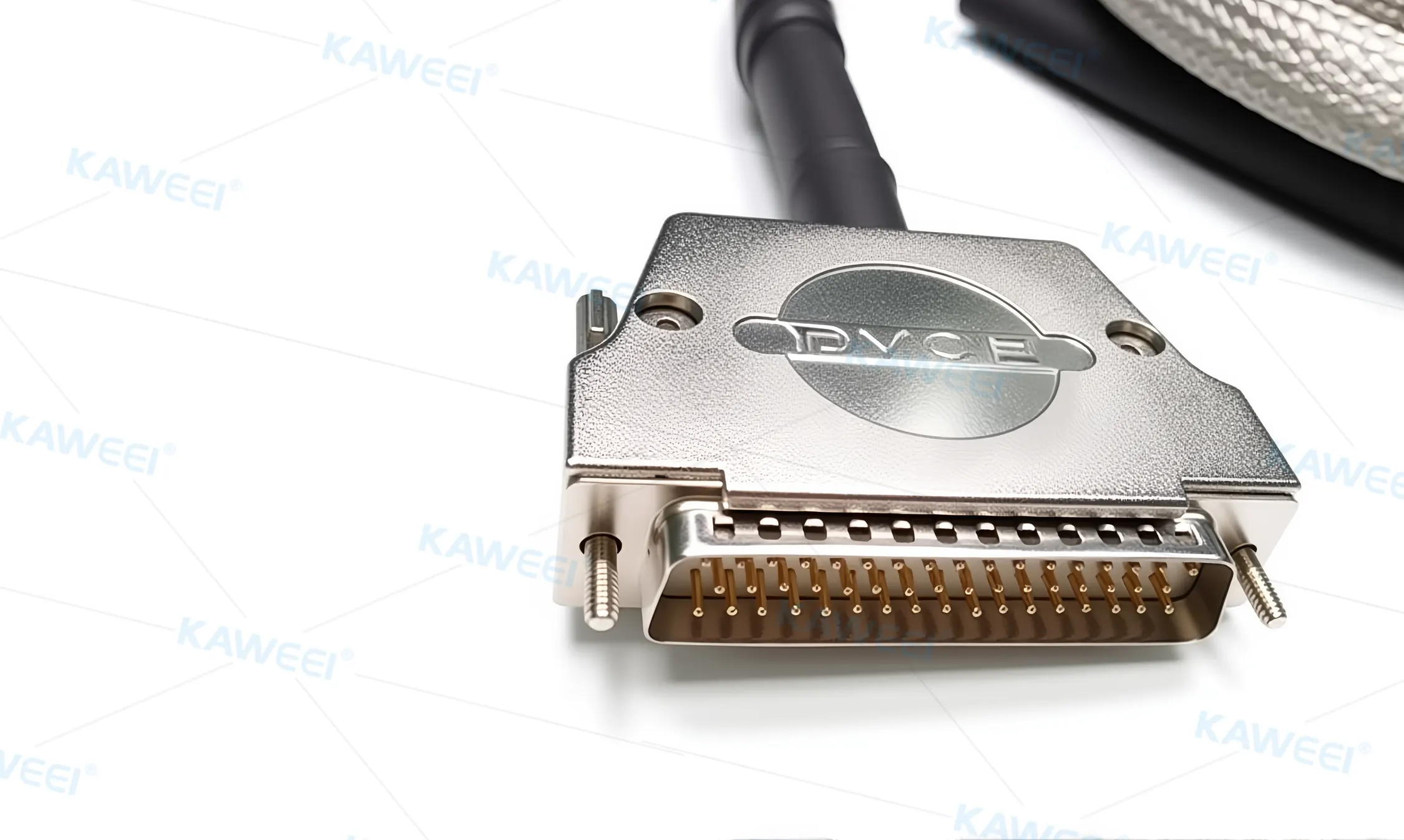

D-Sub 电缆是一种常见的电线束。其核心特征是 D 形连接器。D-Sub 连接器最初由 ITT Cannon 公司于 20 世纪 50 年代设计，因其坚固耐用、可靠性高且支持多针接口，广泛应用于工业控制、计算机接口、通信设备和军用电子设备。D-Sub 电缆因其“D”形连接器而得名。

2. D-sub电缆组件的典型应用

• 计算机和显示器连接（例如早期的 VGA 接口）
• 工业自动化控制（PLC、传感器和伺服电机接口）
• 通信设备（串行 RS-232/422/485）
• 航空航天和军用电子（高可靠性数据传输）
• 医疗设备（成像系统、诊断仪器）

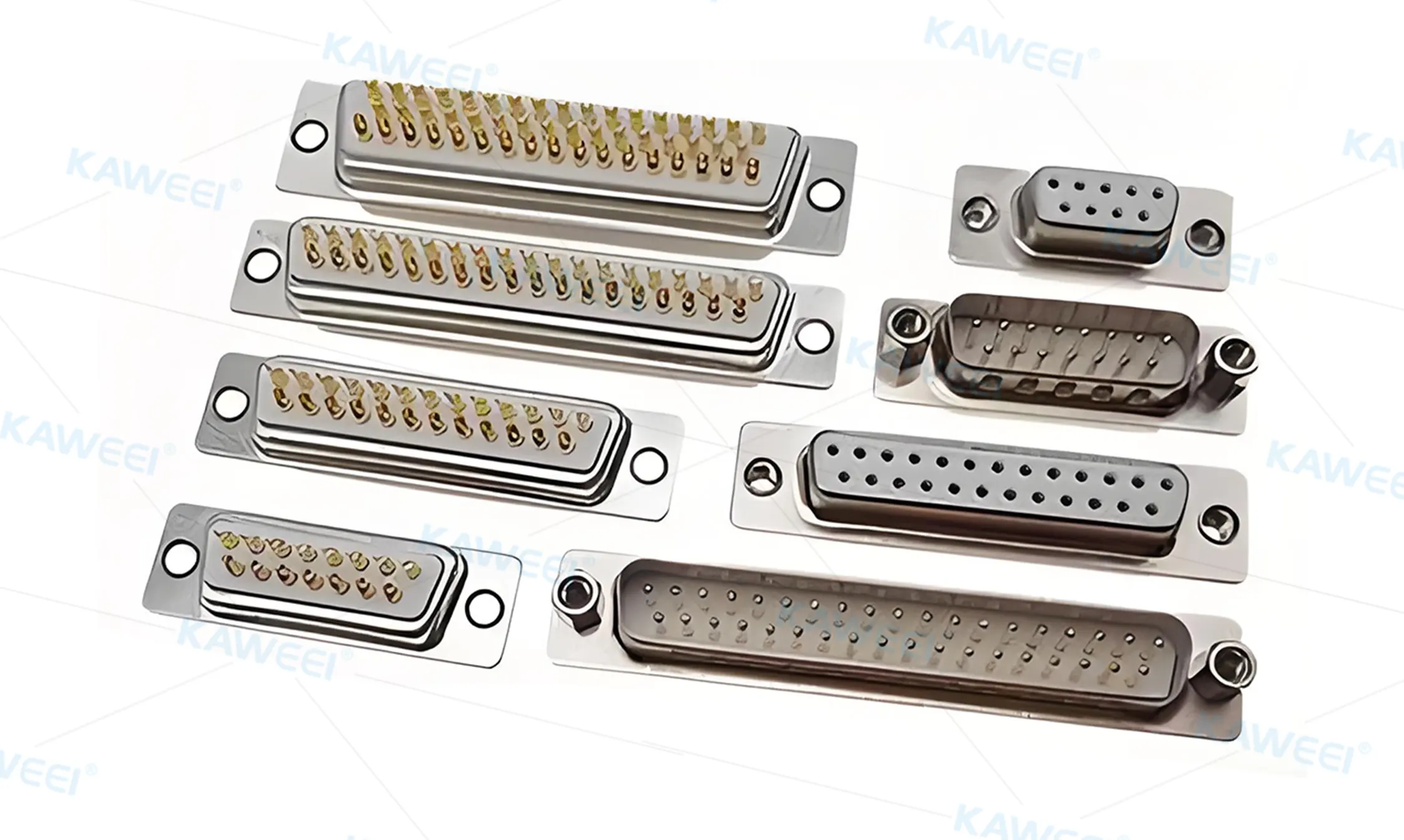

3.有哪些类型的D-Sub连接器？

D-Sub连接器有多种针脚数和外壳尺寸。常见类型包括：

• 9 针 (DE-9)：常用于 RS-232 串口
• 15 针 (DA-15/HD-15)：用于游戏接口或 VGA 显示器
• 25 针 (DB-25)：常用于并行打印机接口
• 37 针、50 针及更高针数：用于工业和专业通信

还提供高密度版本（HD D-Sub），允许在更小的空间内容纳更多管脚。

4. HDMI和D-Sub哪个更好？

HDMI 是数字视频和音频传输接口，而D-Sub是模拟信号接口。

• HDMI优势：支持高清视频和音频，并与现代显示器和电视兼容。
• D-Sub优势：兼容性强，适合较老设备，抗干扰能力强。

HDMI在图像质量和未来兼容性方面具有优越性;然而，D-Sub在工业和传统设备应用中仍然具有不可替代的价值。

5.如何将D-Sub电缆转换为HDMI电缆？

D-Sub到HDMI需要主动转换器，因为两个信号不同（模拟与数字）。常见解决方案：

• 使用D-Sub到HDMI适配器（带转换芯片）
• 使用VGA转HDMI电缆（需要外部电源或内置转换电路）

6. D-Sub和VGA相同吗？

• 严格来说，D-Sub是一种连接器，而 VGA 是使用15针D-Sub连接器传输模拟视频信号的标准。
• 换句话说，VGA是D-Sub的一个应用，但D-Sub的用途并不局限于VGA。

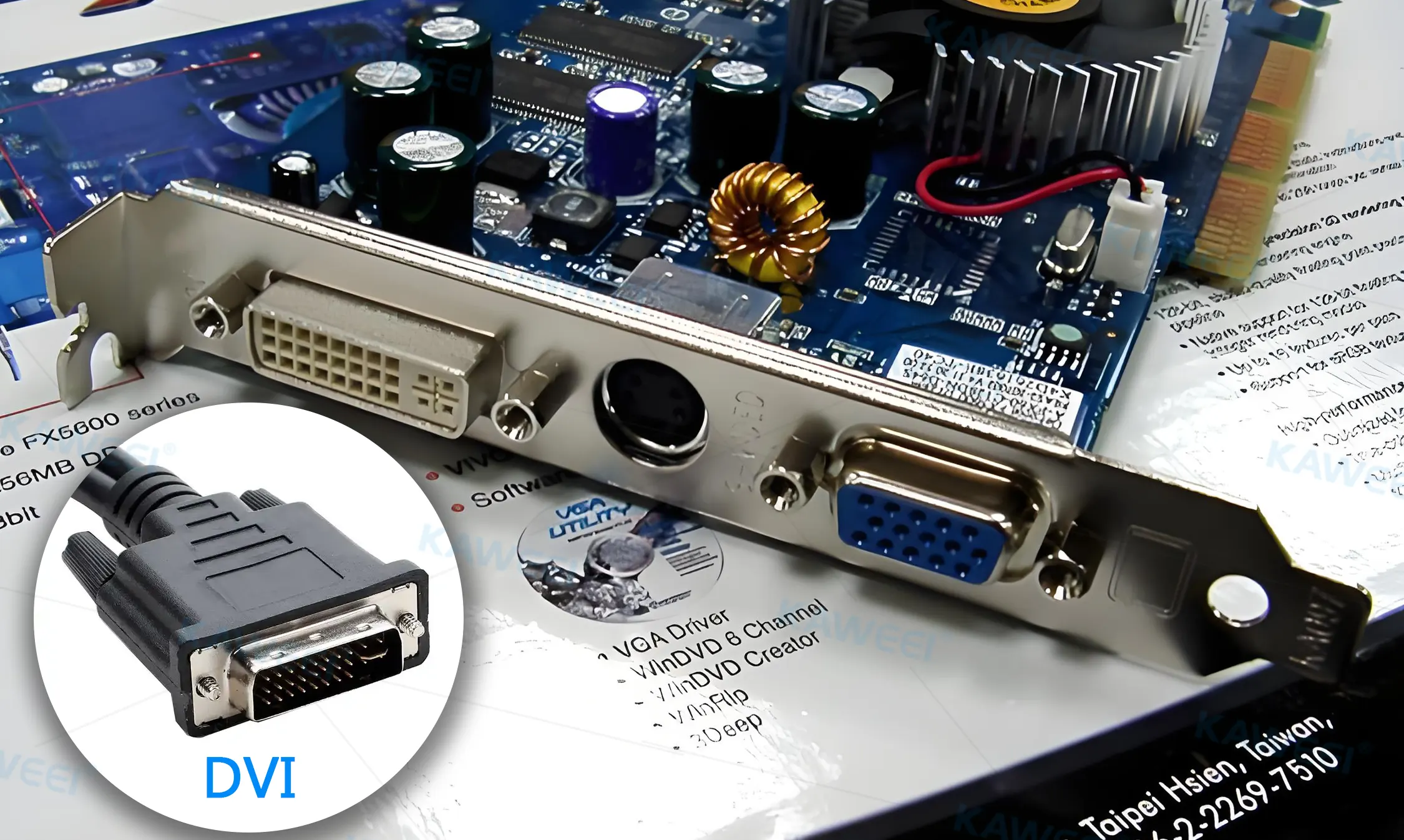

7.D-Sub和DVI是同一种东西吗？

不

• D-Sub：一种模拟接口，主要用于VGA视频和序列通信。
• DVI：数字接口，支持更高分辨率和数字视频传输。

两者在外观和性能上存在明显差异，并且无法直接互换。

8. D-Sub连接器的优势和好处

• 耐用性：金属外壳提供卓越的屏蔽性能
• 高兼容性：广泛应用于传统设备和工业设备
• 多针设计：支持集成信号、电源和控制传输
• 高可靠性：适用于恶劣环境，可长期稳定运行

9.常见问题解答有关D-Sub电缆的常见问题

Q1：D-Sub电缆仍然可用吗？

是的，D-Sub电缆仍然广泛应用于工业、通信和医学等行业。

Q2：D-Sub电缆可以定制吗？

是的，我们可以。像 Kaweei 这样的定制电缆制造商可以根据客户需求提供定制的 D-sub 电缆解决方案，包括不同的针脚数量、屏蔽结构和应用环境。

Q3：D-Sub电缆可以取代HDMI吗？

不完全是。D-sub是模拟信号，不能直接传输高清数字视频，但可以通过转换器实现有限的兼容性。

Q4：D-Sub连接器是否过时？

尽管它在消费电子领域逐渐被 HDMI 和 USB-C 取代，但它在工业和专业领域仍然具有很强的相关性。

10.结论

D-sub 线缆是一种经典的连接解决方​​案，凭借其坚固耐用、功能多样和广泛的兼容性，在工业控制、通信和医疗设备中依然发挥着至关重要的作用。虽然随着数字接口的日益普及，D-sub 已不再是主流消费标准，但在专业应用中，它仍然不可替代。对于需要专业定制的企业，选择像 Kaweei 这样的定制线束制造商，可以获得高度可靠且专业的 D-sub 线缆解决方案。
