线束是电气工程中最被低估的组件之一：在成品中不可见，在可靠性上起决定性作用，是每台电气化机器的连接组织。如果您设计、采购、测试或维护承载电力或信号的设备，本指南为您提供完整的方向。通读它，您将能够流利地谈论线束如何设计、制造、测试和指定 — 并准确知道哪些决策决定成本、质量和交付。本网站上的配套指南深入探讨每个主题，从导线尺寸和压降到压接质量、测试和采购。
什么是线束？
线束是一组预组装的导线、电缆、连接器和端接，作为单个工程单元进行布线、捆绑和保护，然后作为一个零件安装到机器中。将许多独立电路捆绑到一个线束中带来三个实际好处：它使复杂系统可安装和可维护，保护导体免受机械损伤和环境暴露，并标准化产品在生产线上构建的方式。
线束如何设计
线束不是随机收集的导线 — 它是一个工程单元。在选择任何导体之前必须定义三个输入，这些输入也是下一节所述设计过程的起点：
-
电气原理图 — 必须连接的电路和负载，包括每个电路的电流、电压、信号类型和接地要求。
-
机械环境 — 布线空间、温度极限、振动、弯曲、流体和化学品暴露，以及防护等级需求。
-
接口定义 — 每个进入和退出点所需的连接器，包括插合标准和密封等级。
线束如何设计
线束设计是将原理图转换为生产线可以重复构建的图纸的工作。从上述三个输入开始，下面的每个设计决策都会影响性能、成本和可靠性，因此它们是一起做出的，而不是孤立地做出的。
导线选择
导线按电路从两个方向同时选择。尺寸（线规）由载流能力和可接受的压降决定：选择在最坏情况温度下保持在其载流量额定值内的导体，并检查整个长度上的压降是否保持在负载容差范围内 — 数学计算在标准压降计算中涵盖。绝缘由环境决定：选择能够承受最坏情况环境温度加自发热的温度等级，以及能够抵抗其在服务中会遇到的油、溶剂、磨损或紫外线的护套材料。在耐腐蚀性令人担忧的地方，镀锡铜可能是合适的，具体取决于环境、端子系统和适用的材料要求 — 导体选择应考虑完整的电气连接，而不仅仅是导线材料。
连接器选择
连接器选择将接口定义映射到一个系列：密封或非密封、圆形或矩形、板级或直插。决定性标准是电流和电压额定值、端子尺寸和压接兼容性、密封等级、插合循环寿命，以及能够承受应用振动的闩锁或锁定。对于适用的汽车压接应用，诸如 SAE/USCAR-21 等规范定义了电缆到端子电气压接的验证方法和要求；连接器级性能和环境要求必须根据相关连接器规范和客户要求进行评估。
布线和分支设计
布线将原理图转换为物理路径：每根导线在哪里走，分支在哪里分开，以及线束如何固定到位。这是机械环境进入设计的地方。护套保护穿过面板的导线，夹具和绑带控制位置并吸收振动，应力消除使连接器处的弯曲远离端接。服务回路和备用长度给安装人员工作空间而不产生摩擦点。
指定保护
保护是根据暴露而非习惯来指定的。磨损和摩擦需要编织套管或导管；热量需要额定温度等级的热缩管；湿气和化学品暴露需要密封胶带、线束管或密封连接器系统。正确的选择平衡保护与重量、成本和布线刚度 — 过度指定保护会增加成本并使线束更难布线。
构建文档包
设计直到被记录才完成。可制造的包包含线束图纸、引脚列表或引脚对引脚矩阵，以及生产构建和验证所依据的测试规范。对于受监管行业，这些文档还带有最终客户将审核的可追溯性。
面向制造的设计
生产线可以重复构建的线束胜过理论上优雅但无法构建的线束。面向制造的设计意味着确认每个压接使用经过验证的端子和工具组合，导线尺寸和长度在标准机器范围内，全尺寸板布局反映图纸，并且图纸尺寸和工艺规范定义了可实现的公差、检验方法和组装要求，支持在训练有素的操作员和批准的工具下进行可重复生产。
线束如何制造
制造通过受控序列将图纸转化为产品，而这个序列的纪律是使质量可重复而非幸运的原因。电气测试在流程中的位置如下所述；测试如何选择和运行在质量控制与测试中涵盖。

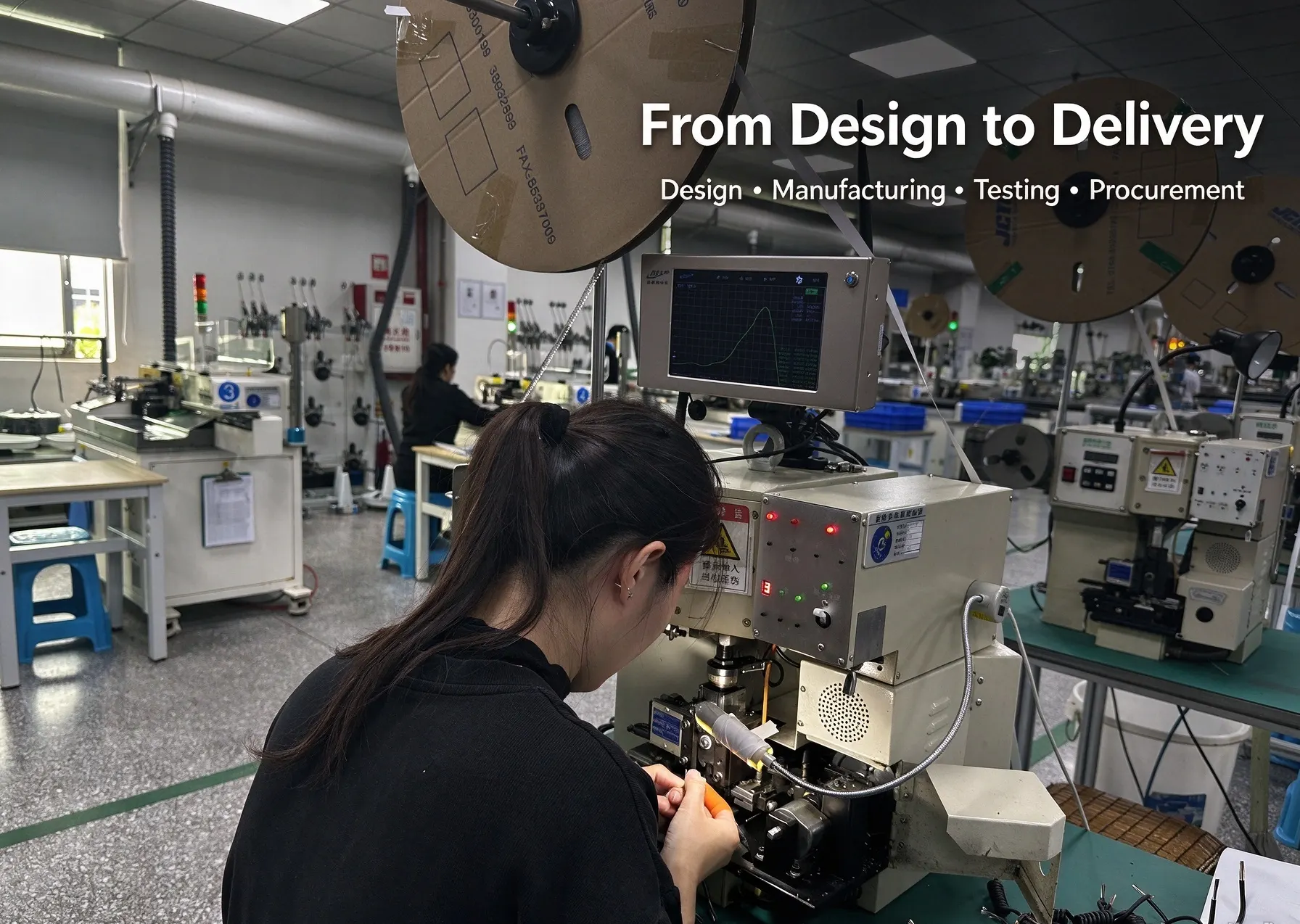

生产流程
-
导线被切割和剥皮到长度，剥皮质量由图纸设定。
-
使用校准工具将端子压接到每个导线末端 — 压接是载流接头，其完整性定义了线束可靠性。
-
导线被子组装，端子按照图纸插入连接器外壳。
-
线束铺设在反映图纸的全尺寸板上，固定布线和分支位置。
-
按照规范应用捆绑和保护：扎带、胶带、套管、导管和热缩管。
-
完成的线束根据产品规范和控制计划进行电气测试。连续性和短路检查通常用于验证电路连接，而绝缘电阻、介电耐压和功能测试在需要时应用。
-
最终检验根据标准检查工艺，结果记录用于可追溯性。
压接接头：可靠性成败之处
线束中的每个电气连接都取决于机械上可靠的压接。正确设计和验证的压接在导体和端子之间创建稳定的机械和电气连接；其性能取决于端子设计、导体构造、工具、压接几何形状和过程控制。这就是为什么压接是校准和验证的，而不是听天由命。使用的验证方法 — 压接高度、拉脱力、电阻和横截面 — 根据适用规范和验证计划的要求应用，并在质量控制与测试中详细说明。
材料和组件
线束的构建块很少，但每个都必须根据其角色进行选择。
导线
铜是标准导体材料，在耐腐蚀性重要的地方镀锡。绝缘根据温度等级和环境选择。UL 导线样式编号有助于识别定义的导线构造和相关额定值 — 根据导线制造商的文档核实适用的电压和温度额定值、导体构造、绝缘材料和认证细节。细绞合导体可以提高柔韧性，但弯曲寿命还取决于导体构造、绝缘、弯曲半径、运动曲线和电缆的额定应用；反复弯曲的线束应针对实际运动和安装条件进行设计和验证。
端子和拼接
端子和拼接在与线规和环境匹配的压接系列中选择。常见的端子形式包括环形、叉形、刀片和针型；拼接包括超声波焊接和压接对接拼接，根据强度、紧凑性和拉脱阻力选择。在湿气可能进入的地方使用密封压接。由于压接是关键接头，端子和工具的兼容性作为面向制造的设计的一部分进行验证。
连接器
连接器根据接口和任务从已建立的系列中选择：密封或非密封、圆形或矩形、板级或直插。密封连接器防止水和灰尘进入；非密封类型用于内部和受保护位置；圆形连接器适合恶劣的现场任务；矩形和板级类型用于密集或内部连接。密封等级、电流和电压额定值以及插合循环寿命是决定性参数。
保护
编织套管、导管和热缩管各有其作用。热缩管密封和应力消除端接和拼接；套管和导管防止磨损和化学品；胶带和扎带捆绑和定位线束。保护根据暴露而非默认值指定，平衡重量、成本和布线刚度与其必须承受的环境。
质量控制与测试
线束质量建立在两个支柱上：每个压接的完整性和电气测试覆盖的完整性。其他一切都是使前两者可审核的文档。
压接验证
拉力测试抽样确认压接保持在规范范围内。横截面分析可用于根据适用的端子、客户或过程验证标准检查压接几何形状和导体分布，它是检测导致间歇性或过早失效的压接不足和压接过度的工具。经过验证、校准的压接工具是第一道防线；抽样和切片是证据。
电气测试
电气测试由产品规范和控制计划定义，而不是统一应用于每个产品。连续性和短路检查通常验证每个电路连接到正确的引脚，捕获开路、短路和误接线。绝缘电阻和介电耐压（hipot）测试在电源或安全关键等级需要时验证绝缘完整性，并为信号线束添加功能测试。哪些测试在 100% 的单元上运行与抽样运行 — 以及哪些完全适用 — 取决于产品设计、额定值、客户规范和适用的安全要求。
环境和密封测试
密封线束类别增加泄漏测试以确认密封系统防止湿气进入。根据任务概况，验证还可能包括模拟真实环境的温度循环、振动和耐化学性检查 — 密封等级决定哪些适用。
文档和可追溯性
对于受监管行业，文档闭环：测试记录、材料和批次可追溯性以及工艺证据将每个交付的线束与其构建和验证联系起来。这就是使质量体系可审核而非仅仅声称的原因。
按行业划分的线束应用
每个行业共享相同的基础，但设定不同的标准和任务概况。下面列出的标准是示例，不是该行业中使用的每个线束的通用要求 — 适用性取决于产品、安装、目标市场、客户规范和法规要求。下面的地图显示了重点所在。
|
应用类别
|
要求
|
适用标准和规范示例
|
|---|---|---|
|
汽车和车辆
|
大批量、振动、温度极限、密封连接器
|
SAE/USCAR-21（电缆到端子压接）、IPC/WHMA-A-620（工艺）
|
|
工业和自动化
|
弯曲寿命、油和冷却液暴露、恶劣的地面环境
|
NFPA 79、IEC 60204-1（机器电气系统；线束特定要求根据设计和项目规范）
|
|
医疗器械
|
严格公差、清洁度、生物相容性、完全可追溯性
|
IEC 60601-1（适用性取决于设备类型和系统设计）
|
|
能源和太阳能
|
户外紫外线和风化、大电流直流
|
UL 4703（光伏线；核实当前版本）、UL 6703（光伏连接器）
|
|
航空航天和国防
|
精度、低重量、极高可靠性、深度文档
|
AS50881（布线设计和安装实践；确认适用版本和项目规范）、IPC/WHMA-A-620
|
|
电信和计算
|
信号完整性、高密度、受控阻抗
|
适用的 TIA 标准、IPC/WHMA-A-620
|
采购线束：实用清单
采购线束主要在于给供应商足够的信息并定义您将如何判断结果。四件事决定项目是顺利进行还是停滞。
提供完整的工程数据
向投标人发送他们准确报价所需的一切：原理图、线束图纸、机械环境和应用的任务概况。不完整的数据产生不准确的报价和迟到的意外 — 基于部分信息报价的线束无法正确定价或构建。
在承诺之前进行资格认定
在扩大规模之前，根据样品、首件和能力证据对供应商进行资格认定。样品证明设计和工艺；首件检验证明生产线可以保持规范；能力证据 — 培训、工具校准、测试设备 — 证明它将继续这样做。
将测试和文档要求写入合同
在合同中说明测试和文档要求，而不是事后考虑。定义哪些电气测试 100% 运行与抽样运行，适用哪个工艺标准，以及每份订单必须附带哪些可追溯性记录。不在合同中的内容就是您最不可能收到的内容。
评估供应商的过程证据
将供应商的过程证据与应用的关键性相匹配。校准记录、压接验证、可追溯性和测试记录应该是可检查的 — 对于安全关键项目，它们是质量体系真实存在的证据，而不仅仅是宣传册上的声明。
开始您的线束项目
无论您的项目是单个原型还是大批量生产，获得良好结果的最快路径都是相同的：带来原理图、机械环境和接口定义，让经验丰富的制造商与您一起处理设计和工艺。通过联系页面分享您的项目要求，工程团队将回复通往可靠、可构建线束的实用路线。
