Mikro-Koaxial - Kabel für elektronische Geräte

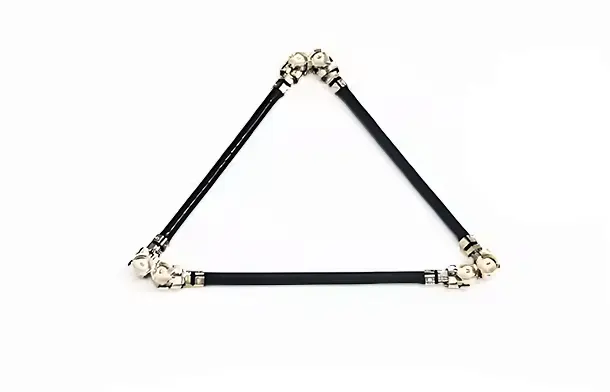

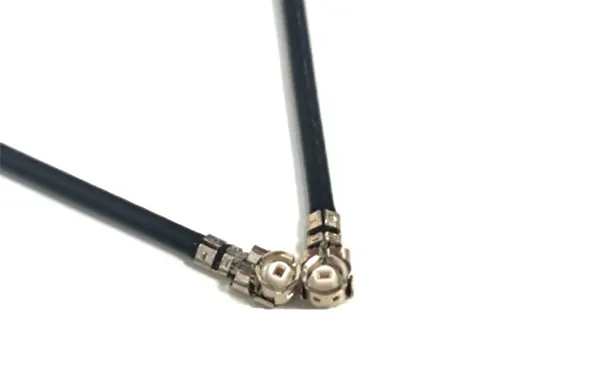

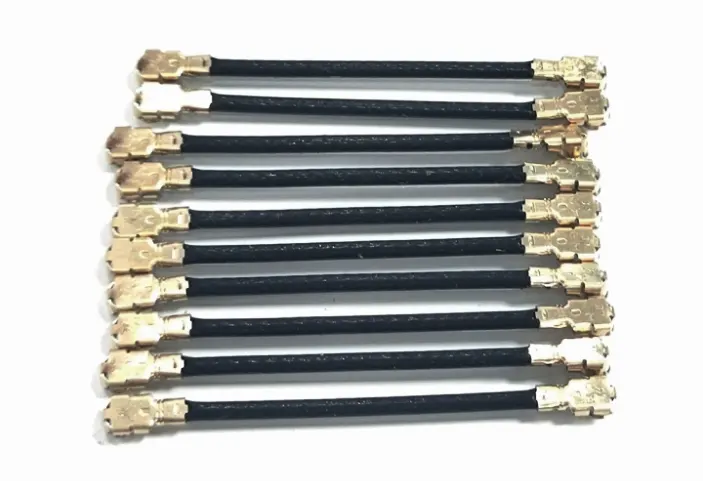

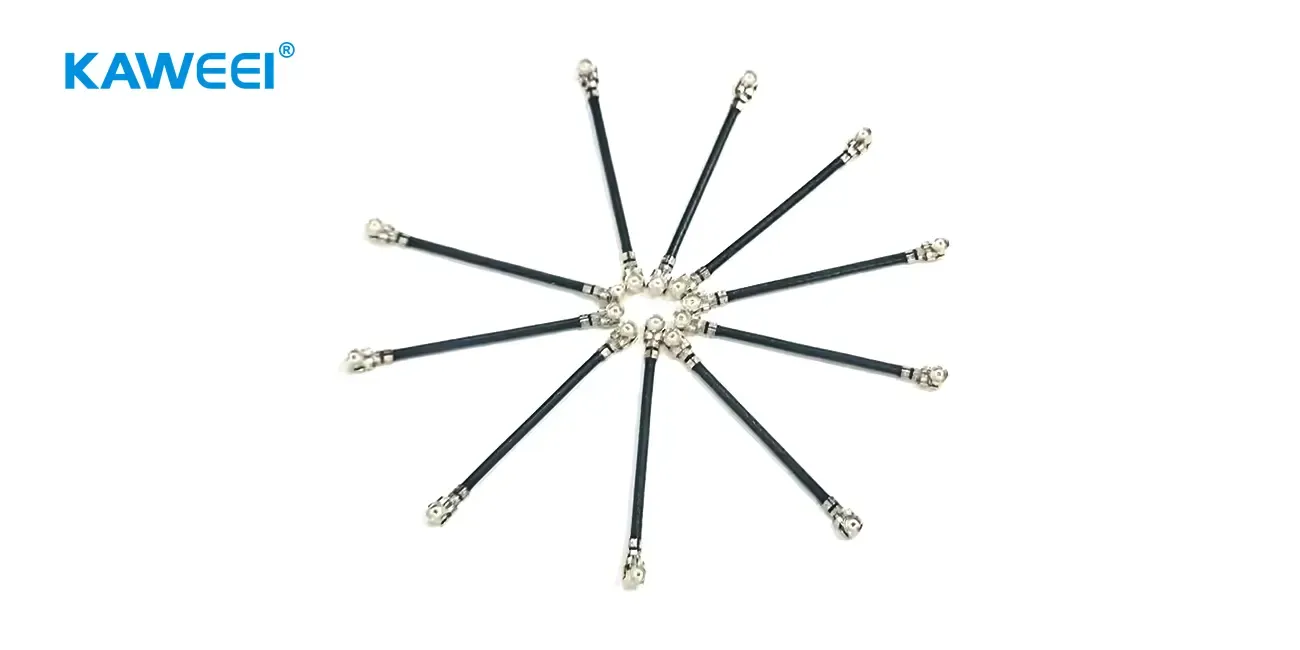

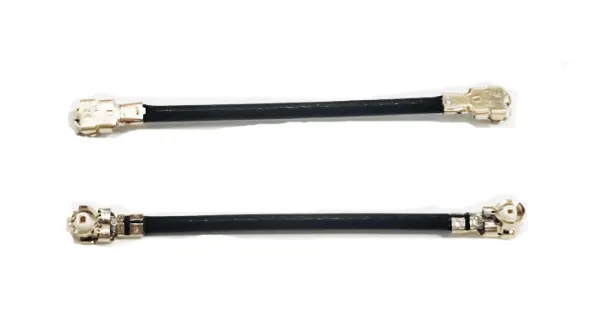

Als wichtige Komponente der Hochfrequenzsignalübertragung wird Mikro-Koaxkabel aufgrund seines extrem feinen Außendurchmessers und seiner hervorragenden elektromagnetischen Abschirmleistung in mikroelektronischen Geräten weit verbreitet. Kürzlich wurde die Mikro-Koaxkabel - Komponente für Hochfrequenzanwendungen in den USA in Massenproduktion produziert. KaweeiWire Harness Customization Fabrik. Die Komponente verwendet ein Präzisionskoaxkabel von 1,7 mm OD, die Länge wird präzise auf 35 mm gesteuert und beide Enden sind mit Industriestandard-I - PEX - Terminals der ersten Generation ausgestattet. Es wird durch vollautomatisches Drahtschneiden, Terminalcrimping und Testverfahren hergestellt. Mit seinem extrem feinen Außendurchmesser, seiner hervorragenden elektromagnetischen Abschirmleistung und seiner hohen Zuverlässigkeit kann es weit verbreitet in Hochfrequenzsignalübertragungsszenarien von mikroelektronischen Geräten verwendet werden.

Core Performance

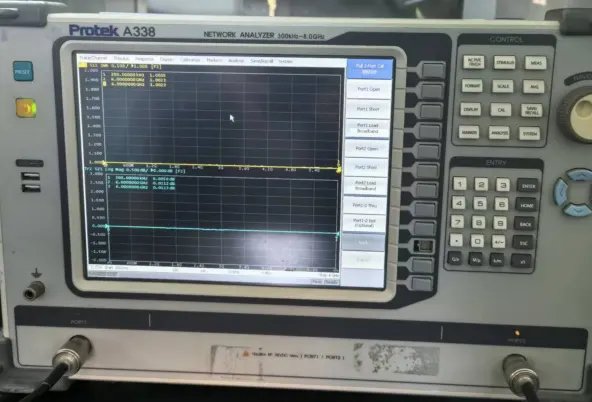

Auswahl der Ausrüstung: Verwenden Sie einen professionellen Netzwerkanalysator mit einem breiten Frequenzbereich von 300 kHz bis 8,0 GHz für den Test.

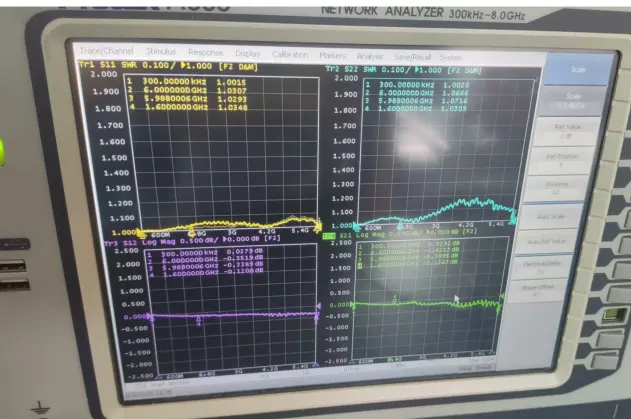

Impedanz Matching: In Bezug auf die Impedanz-Matching beträgt das maximale Spannungs-Standwellen - Verhältnis (VSWR) nur 1,3, was bedeutet, dass das Signal kaum zurück reflektiert wird. Die Impedanz-Matching der Linie ist besonders gut, die die Integrität des Signals stetig aufrechterhalten kann.

Frequenz - und Ultra-Niedriges Signalverlust: Diese Komponente kann in Hochfrequenz-Szenarien von DC bis 6GHz verwendet werden. Bei Anpassung auf 1,6 GHz beträgt die Signaldämpfung nur -0,12 dB, was im Grunde dasselbe ist wie kein Verlust. Es kann auf 5G-Mobiltelefonen, Hochgeschwindigkeits-Datenkabeln und High-End - Testgeräten verwendet werden, und es gibt kein Problem mit Millimeterwellengeräten.

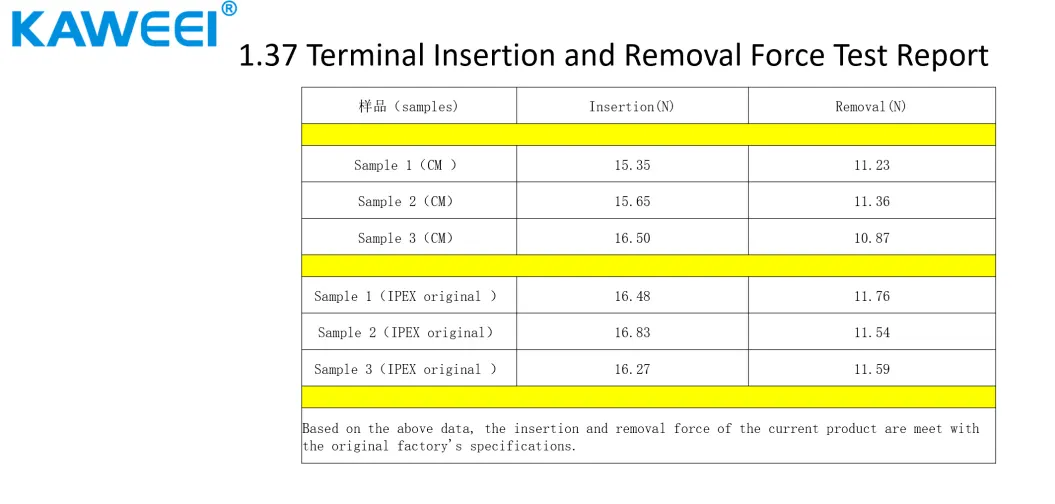

Physische Verbindung: Die Ein - und Ausziehkraft des Terminals wurde streng getestet. Die Einführkraft ist bei 15 - 16N stabil, und die Ausziehkraft bei 10 - 11N beibehalten. Dies kann nicht nur ohne Lockerung fest eingesetzt werden, sondern auch sicherstellen, dass es nach wiederholtem Stecken und Entstecken nicht leicht brechen kann.

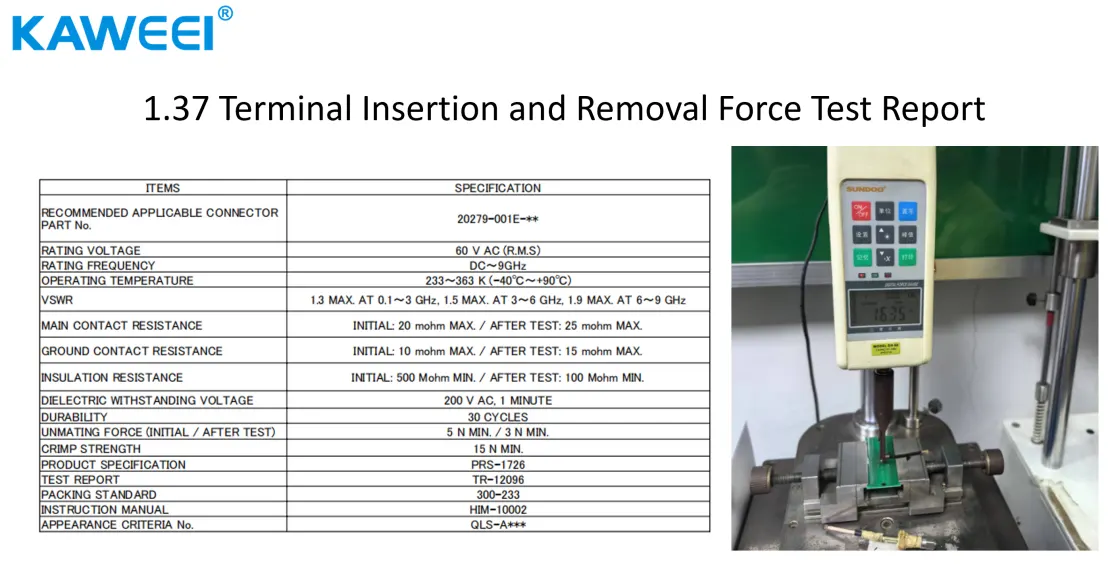

Nach dem Test übersteigt die Ziehkraft die ursprüngliche IPEX. Dies ist das Ergebnis des Berichts, das mit der Prüfmaschine erhalten wurde.

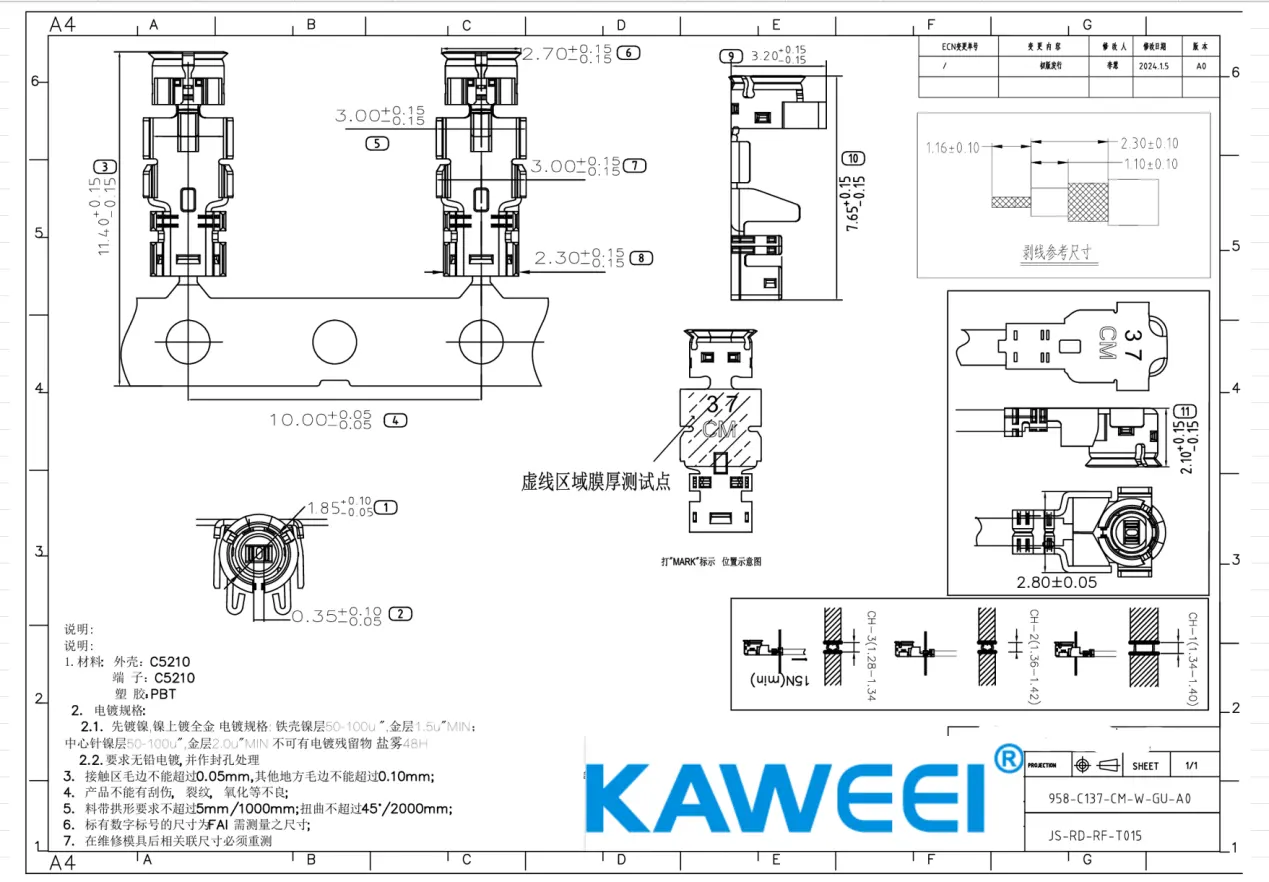

Die von unserer Firma verwendete U. FL-Terminal - Zeichnung ist wie folgt. Die Kosten sind 30% niedriger als die ursprüngliche Marke, und es gibt keinen Unterschied in der Leistung.

Im Folgenden ist eine vergleichende Analyse-Tabelle, die die Leistung der -0,11dB-Dämpfung bei 1,6 GHz-Frequenz und ähnlichen Produkten in der Industrie zeigt.

Diese Daten basieren auf öffentlichen Produktspezifikationen und Industrie-Testberichten und vergleichen hauptsächlich Miniaturkoaxkabel mit Außendurchmessern von 1,5 mm bis 2,0 mm, Längen von 30 bis 50 mm und Klemmungen.

Die wichtigsten Takeaways:

1. Die Leistungsführerschaft ist offensichtlich: Bei einer Frequenz von 1,6 GHz beträgt unsere Dämpfung nur -0,11 dB, was viel besser ist als gewöhnliche Produkte (-0,25 dB ~ -0,40 dB). Selbst im Vergleich zu High-End - Konkurrenzprodukten (-0,15dB ~ -0,20dB) ist es 22% ~ 45% stärker und rangiert unter den Top 5% in der Branche.

2. Vorteile für das System: Für jede Verringerung der Dämpfung um 0,1 dB kann das Kommunikationssystem:

• Weiter übertragen: Die Übertragungsdistanz kann um 3% ~ 5% verlängert werden.
• Genauere Signale: In Szenarien wie 5G-Basisstationen kann die Bitfehlerrate um 102 reduziert werden (z. B. anstelle von 100 Fehlern, jetzt nur 1 Fehler);
• Mehr Stromspar: Das Gerät muss nicht so hart arbeiten, um das Signal zu übertragen, und die Akkulaufzeit ist länger.

3. High Cost Performance: Im Vergleich zu Produkten mit dem gleichen Außendurchmesser von 1,7 mm und vollautomatischer Produktion haben unsere Kabel die doppelten Vorteile von "ultra-niedrigem Signalverlust + ultra-hoher Haltbarkeit". Unsere Kabel können traditionelle silberplatte Kabel oder dicke Kabel über 2,0 mm ersetzen, wodurch viel Platz für kompakte Geräte wie Mobiltelefone und Basisstationen gespart wird.

Industrie-Benchmarking - Fall (1.6GHz-Frequenzband - Anwendung)

Was denken die Ingenieure?

Im Bereich des Mikrokoaxialkabels beträgt die Signaldämpfung -0,11 dB bei 1,6 GHz, was fast die theoretische Grenze ist (hauptsächlich aufgrund von Materialverlust und Hochfrequenzstrom-Skin - Effekt). Darüber hinaus beträgt das Spannungs-Standwellen - Verhältnis nur 1,3, das von DC bis 6 GHz verwendet werden kann, was es zu einer Benchmark-Lösung für Hochfrequenzanschlüsse macht.

Was sind die Vorteile der automatisierten Produktion?

Der Kernvorteil unseres Produkts wird vollständig durch automatisierte Prozesse unterstützt: Vom Drahtschneiden, Terminalskrimpfen bis hin zu Leistungstests (sowohl elektrische Leistung als auch Steckkraftprüfung), wird der gesamte Prozess von der Maschine präzise gesteuert, fast ohne menschliche Fehler, und jeder Draht kann die strengen Hochdrequenz - und Haltbarkeitsstandards erfüllen.

Wo kann es verwendet werden?

Ein leitender Ingenieur sagte: „Dieses Kabel balanciert hohe Frequenzleistung und kleine Größe sehr gut. "Die Dämpfung ist so niedrig wie -0,11 dB, und das maximale Stehwellenverhältnis beträgt nur 1,3. Es kann von DC bis 6GHz betrieben werden. Es eignet sich für kompakte Hochfrequenzkomponenten wie Millimeterwellenantennen, Mikro-HF - Module und High-End - Kameras sowie für Hochgeschwindigkeits-Board - to-Board - Anschlüsse in Geräten. Darüber hinaus sorgt die automatisierte Produktion für eine stabile Qualität und es gibt kein Problem bei der großen Nutzung.

Warum ist Mikro-Koaxial - Kabel wichtig?

Jetzt, da sich 5G, das Internet der Dinge, autonomes Fahren und Ultra-High - Definition-Video so schnell entwickeln, benötigen alle Geräte Hochfrequenz -, Hochgeschwindigkeits - und Kleinkabel. Diese Art von Kabel muss Signale schnell und stabil auf einem sehr kleinen Raum übertragen und hat sehr hohe Anforderungen an Materialien, Design und Produktion. Unsere Komponente stellt das aktuelle fortgeschrittene Niveau in diesem Bereich dar und kann in Zukunft in Unterhaltungselektronik, Kommunikationsgeräten und industriellen Geräten eingesetzt werden.

Diese Massenproduktion Mikro-Koaxkabel - Baugruppe von Kaweei 's Die Anpassungsfabrik kann nicht nur die Anforderungen an die Übertragung mit niedrigem Verlust von Hochfrequenzszenarien wie 5G und Millimeterwellengeräten erfüllen, sondern auch Platz für kompaktes Gerät sparen. Wenn Sie einen maßgeschneiderten Drahtgürt benötigen, kontaktieren Sie uns bitte.
