用于电子设备的微型同轴电缆

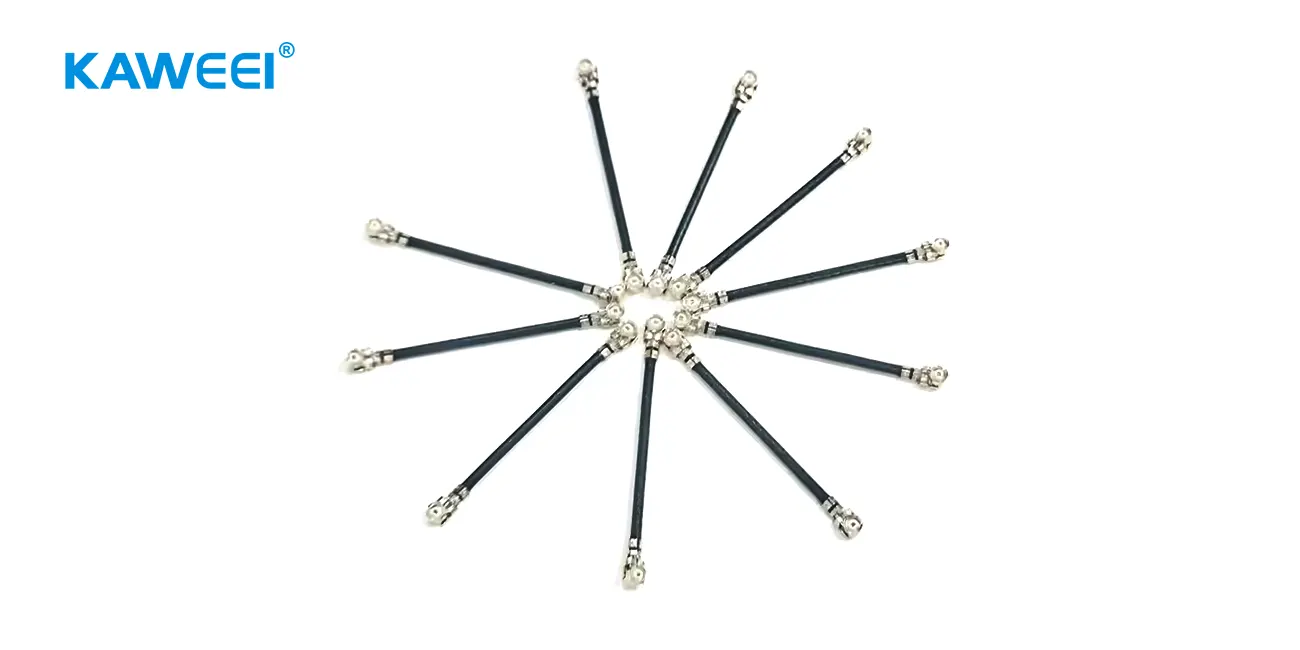

微型同轴电缆作为高频信号传输的关键元件，因其极细的外直径和优异的电磁屏蔽性能而广泛应用于微型电子设备中，最近，专为高频应用设计的微型同轴电缆组件已在 Kaweei线束定制工厂实现规模化量产。该组件采用OD 1.7mm精密同轴电缆，长度精确控制在35 mm，两端配备行业标准的I-BEP第一代终端，它通过全自动线切割、终端压接和测试过程制造，其具有极细的外直径、优异的电磁屏蔽性能、高可靠性，可广泛应用于微型电子设备的高频信号传输场景。
核心性能
设备选择：使用300 GHz至8.0GHz宽频率范围的专业网络分析仪进行测试。
阻抗匹配：在阻抗匹配方面，最大电压驻波比（VSWR）仅为1.3，这意味着信号几乎不会被反射回来。线路的阻抗匹配特别好，可以稳定地保持信号的完整性。
频率和超低信号损耗：该组件可用于DC至6 GHz的高频场景。调整到1.6GHz时，信号衰减仅为-0.12db，与无损耗基本相同，可以用在5G手机、高速数据线、高端测试仪器上，毫米波设备没有问题。
物理连接：终端的插入力和拉出力经过严格测试，插入力稳定在15- 16 N，拔出力维持在10- 11 N。这样不仅可以牢固插入而不松动，而且可以保证反复插拔后不容易折断。
根据测试拉拔出力超出原厂的IPEX。这是使用测试仪器获得的报告结果。
我公司使用的U.FL终端图纸如下。成本比原厂品牌节约30%，但性能上没有差异。
下面是1.6GHz频率下衰减-0.11dB的性能，和行业里同类型产品的对比分析表。
| 性能参数 | 这个产品 | 普通商用同轴电缆 | 高端竞争产品 | 技术优势描述 |
| 衰减@1.6GHz | -0.12dB | -0.25分贝~-0.40分贝 | -0.15分贝~-0.20分贝 | 损耗降低25%~ 56%，动力传输效率提高到99.75%（竞品约为97%~98%） |
| 电缆外直径（OD） | 1.7mm | 1.8mm-2.0mm | 1.7mm-1.9mm | 在相同的小型化设计中表现明显领先 |
| VSWR（1.6GHz） | ' 1.3 | 1.5-1.8 | 1.3-1.5 | 反射损失较低（反射功率<1.7%） |
| 末端插入和拔出力 |
插入力15- 16 N 拔出力10-11N |
插入力12- 18 N 拔出力8- 12 N |
插入力14- 17 N 拔出力9- 12 N |
机械稳定性达到行业高端水平 |
| 工作频率范围 | DC-6GHz | DC-3GHz / DC-5GHz | DC-6GHz | 在整个频段保持低衰减特性 |
| 典型应用场景 | 5G毫米波模块、卫星导航接收机 | 消费电子射频跨接线 | 工业传感器、基站天线 | 适用于高可靠性+高频场景 |
这些数据是根据公开的产品规格书和行业测试报告来的，主要对比的是外径1.5mm到2.0mm、长度30到50mm还带端子的微型同轴线情况。
关键要点：
1.性能领先地位显而易见：在1.6GHz的频率下，我们的衰减仅为-0.11分贝，远优于普通产品（-0.25分贝~-0.40分贝）。即使与高端竞争产品（-0.15分贝~-0.20分贝）相比，也强22%~45%，跻身行业前5%。
2.对系统的好处：衰减每减少0.1分贝，通信系统可以：
- 传输得更远：传输距离能延长3%~5%；
- 信号更准：像5G基站这样的场景，误码率能够降低10⁻²（比如原来错100次，现在只错1次）；
- 更省电：设备不需要那么辛苦的传输信号，电池寿命更长。
3. 高性价比：相比同外径1.7mm、全自动化生产的产品，我们的线缆具备“超低信号损耗+超高耐用性”的双重优势，可替代传统镀银线缆或2.0mm以上的粗线缆，为手机、基站等紧凑型设备节省大量空间。
行业标杆案例（1.6GHz频段应用）
| 应用场景 | 本产品（-0.12dB） | 竞争对手的典型值（-0.20分贝） | 性能提升效果 |
| 5G小基站天线 | 边缘信号强度提高12% | 需要额外的功率补偿 | 降低基站功耗8% |
| 卫星导航天线 | 定位精度误差≤0.5m | 误差≥1.0米 | 满足自动驾驶的高精度要求 |
| 医用射频探头 | 图像信噪比（SNR）≥42dB | 信噪比≤38dB | 提升病灶检出率 15% |
工程师们怎么想？
在微型同轴电缆领域，1.6GHz时信号衰减为-0.11dB，几乎已达到理论极限（主要由于材料损耗和高频电流趋肤效应）。此外，电压驻波比仅为1.3，可从DC到6GHz使用，是高频连接的标杆解决方案。
自动化生产有什么优势？
我们产品的核心优势在于完全由自动化流程支撑：从线材裁切、端子压接到性能测试（包括电气性能和插拔力测试），整个过程都由机器精确控制，几乎没有人为错误，每根线材都能满足严格的高频和耐用性标准。
它可以在哪里使用？
一位资深工程师表示：“这款电缆很好地平衡了高频性能和小尺寸。” 其衰减低至-0.11dB，最大驻波比仅为1.3，工作频率范围为DC至6GHz，适用于毫米波天线、微型射频模块、高端摄像头等紧凑型高频元件，以及设备中的高速板对板连接。此外，自动化生产确保了质量稳定，大规模使用没有问题。
微型同轴电缆为何重要？
如今，5G、物联网、自动驾驶、超高清视频等技术发展迅猛，所有设备都需要高频、高速、小尺寸的连接线缆。这种线缆必须在极小的空间内快速稳定地传输信号，对材料、设计和生产都有着极高的要求。我们的组件代表了目前该领域的先进水平，未来可应用于消费电子、通信设备和工业设备。
这款由Kaweei线束定制工厂量产的微型同轴电缆组件，不仅可以满足5G、毫米波设备等高频场景的低损耗传输需求，还能为紧凑型设备节省空间。如果您需要定制线束，请联系我们。
