IP69K-Schutzart erklärt: Prüfanforderungen, Anwendungen & IP69K vs. IP69 vs. IP68

IP69K ist eine der strengsten Schutzarten für Gehäuse gegen Staub und Hochtemperatur-Hochdruck-Wasserstrahlbeständigkeit und wird häufig für Automobil-Kabelbäume, NEV-Komponenten und industrielle Waschanlagen verwendet. In Automobil- und Industrieumgebungen sind elektrische Gehäuse und Verdrahtungsbaugruppen einer anhaltenden Staubansammlung und intensiver Heißwasser-Hochdruckreinigung ausgesetzt. IP-Schutzarten definieren standardisierte Eindringschutzleistung, wobei IP69K speziell für Straßenfahrzeuganwendungen definiert ist und auch in einigen anderen Branchen referenziert wird, wenn dies durch die anwendbare Produktspezifikation gefordert wird.

Ein kritisches Branchenmissverständnis ist die Rangfolge von IP-Schutzarten nach universeller Überlegenheit. IP69K kann nicht einfach als die “höchste IP-Schutzart” definiert werden, da IP68, IP69 und IP69K für völlig unterschiedliche Umweltbelastungen ohne hierarchische Rangfolge entwickelt wurden. IP68 befasst sich mit dem Schutz gegen kontinuierliches Eintauchen unter vom Hersteller angegebenen Bedingungen, während IP69K auf dynamische Hochtemperatur-Hochdruck-Spülreinigung abzielt — die beiden Schutzarten sind nicht austauschbar und streng szenariospezifisch.

TL;DR: IP69K ist nicht universell “besser” als IP68. IP68 und IP69K bewerten unterschiedliche Arten der Wasserbelastung und können beide erforderlich sein, wenn ein Produkt sowohl spezifiziertem kontinuierlichem Eintauchen als auch Hochdruck-Heißwasserreinigung standhalten muss.

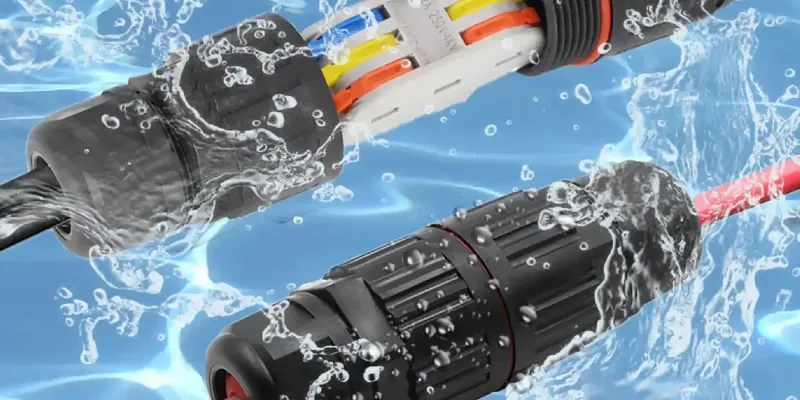

1. Was ist die IP69K-Schutzart? Norm & Kerndefinition

In der Praxis kombiniert eine IP69K-Bezeichnung den IP6X-Staubschutz mit der speziellen IPX9K-Hochdruck-Hochtemperatur-Wasserstrahlprüfung, die für Straßenfahrzeuganwendungen gemäß ISO 20653:2023 — der aktuellen veröffentlichten Ausgabe der Norm — definiert ist. Diese Norm übernimmt den Kern-IP-Code-Rahmen aus der universellen IEC 60529 und führt gleichzeitig spezielle K-spezifische Anforderungen für Straßenfahrzeuge ein, die von allgemeinen industriellen IP-Spezifikationen nicht abgedeckt werden.

Normenhinweis: ISO 20653:2023 bleibt ab 2026 die offiziell veröffentlichte und anwendbare Ausgabe. ISO hat die Entwicklung von ISO/WD 20653.2 (4. Ausgabe) eingeleitet, die derzeit in Entwicklung ist und ISO 20653:2023 in Zukunft ersetzen soll. Alle Prüfungen und Spezifikationsvalidierungen sollten der aktuell veröffentlichten Norm und kundenspezifischen Anforderungen folgen. Zu den wichtigsten Aktualisierungen der Ausgabe 2023 gehören erweiterte IPX9K-Prüfbedingungen, standardisierte Impact-Force-Messmethoden, Toleranzregeln und schaumbasierte Impact-Force-Visualisierung, die die Prüfungsreproduzierbarkeit im Vergleich zur Version 2013 deutlich verbessern.

Die IP69K/IPX9K-Anforderungen sind in ISO 20653 für Straßenfahrzeuganwendungen standardisiert und werden von Automobilherstellern und -lieferanten gemäß den anwendbaren Produktspezifikationen referenziert. Obwohl sie für Straßenfahrzeuganwendungen entwickelt wurden, können IPX9K/IP69K-Prüfanforderungen auch von anderen Branchen referenziert werden, wenn dies vom Kunden oder der anwendbaren Produktanforderung angegeben wird.

Technisch integriert die IP69K-Schutzart zwei Kernschutzeigenschaften: vollständige IP6X-Staubdichtheit und anwendungsspezifische IPX9K-Heißwasserspraybeständigkeit, die auf die Betriebs- und Reinigungsbedingungen von Straßenfahrzeugen zugeschnitten ist.

IP6X (Staubschutz): IP6X zeigt an, dass das Gehäuse unter den angegebenen Prüfbedingungen staubdicht ist, was die höchste Staubschutzklasse im Standard-IP-Code-System darstellt.
IPX9K (Wasserschutz): Die straßenfahrzeugspezifische Hochtemperatur-Hochdruck-Wasserstrahlprüfung, die in ISO 20653:2023 definiert ist, mit einzigartigen dynamischen Prüfungen, Impact-Force-Verifizierung und Toleranzregeln, die sich völlig von der allgemeinen IPX9-Prüfung in IEC 60529 unterscheiden.
Suffix K: Kennzeichnet spezielle K-spezifische Anforderungen für Straßenfahrzeuge, die kundenspezifische Prüfbedingungen und Umweltanpassungsregeln abdecken, die im universellen IEC 60529 IP-System nicht verfügbar sind.

2. Was schützt IP69K tatsächlich? (Wichtige technische Klarstellung)

Eine kritische technische Unterscheidung, die oft übersehen wird: Eine IP69K-Aussage gilt nur für das spezifische Gehäuse oder die Baugruppe, die unter standardisierten IP69K-Prüfbedingungen bewertet wurde. Sie zertifiziert nicht automatisch den Eindringschutz eines vollständigen Kabelbaums, einer Kabelbaugruppe oder eines integrierten elektrischen Systems.

Für IP69K-Kabelbäume und IP69K-Kabelbaugruppen garantiert eine Komponente, die für IPX9K/IP69K-Anwendungen ausgelegt ist, nicht die IP69K-Konformität der gesamten Baugruppe. IP-Schutzarten gelten nur für die spezifisch geprüfte Konfiguration, nicht für einzelne Komponenten innerhalb eines größeren Systems. Selbst übereinstimmende IP-bewertete Steckverbinder und qualifizierte Kabel können ohne optimierte strukturelle Abdichtung und vollständige Baugruppenverifizierung nicht die Gesamtsystemkonformität gewährleisten.

Was IP69K NICHT garantiert:

Automatische Gesamtsystem-Eindringschutzzertifizierung für vollständige Kabelbaugruppen
Sterilisationszertifizierung oder mikrobielle Kontaminationsbeständigkeit (es verhindert nur physisches Eindringen von Wasser und Staub)
Anpassungsfähigkeit an nicht standardmäßige Hochdruck-/Hochtemperatur-Wasserszenarien über die Prüfspezifikationen von ISO 20653:2023 hinaus

3. IP69K-Prüfanforderungen gemäß ISO 20653:2023 (Wichtige Prüfparameter)

Die IP69K-Qualifizierung hängt von einem vollständigen Satz standardisierter Prüfbedingungen ab und nicht von isolierten Druck- oder Temperaturwerten. ISO 20653:2023 definiert einheitliche, strenge Prüfparameter für die IPX9K-Verifizierung, die Temperatur, Druck, Durchflussrate, Abstand, Winkel und dynamische Betriebsregeln abdecken. Die wichtigsten IPX9K-Prüfparameter sind unten zusammengefasst:

Prüfparameter	ISO 20653:2023-Spezifikation
Wassertemperatur	80 °C ± 5 °C (gemessen am Düsenaustritt)
Wasserdruck	8.000–10.000 kPa (8–10 MPa / 80–100 bar)
Durchflussrate	14–16 L/min
Sprühdistanz	100–150 mm vom Prüfling
Sprühwinkel	0°, 30°, 60°, 90° relativ zur Gehäuseoberfläche
Expositionszeit	30 Sekunden pro Winkelposition
Drehteller-Drehzahl	5 ± 1 U/min (dynamische kontinuierliche Prüfung)

Kritischer Hinweis: Diese standardisierten Parameter bilden die Kern-IPX9K-Prüfkonfiguration, können jedoch nicht als eigenständige Konformitätscheckliste verwendet werden. ISO 20653:2023 spezifiziert zusätzliche Anforderungen, einschließlich präziser Düsenkonfiguration, quantitativer Impact-Force-Messung, strenger Toleranzkontrollen und standardisierter dynamischer Prüfaufbauverfahren, die in der Überarbeitung 2023 aktualisiert wurden. Eine gültige IP69K-Qualifizierung erfordert die vollständige Einhaltung der vollständigen offiziellen Prüfmethode und nicht nur die Nachbildung grundlegender Temperatur-, Druck- und Durchflusswerte.

4. IP69 vs. IP69K vs. IP68: Vollständiger Normenvergleich

IP69, IP69K und IP68 befassen sich mit unterschiedlichen Umweltbedingungen und sollten nicht als einfache Hierarchie von Schutzniveaus behandelt werden. Am wichtigsten ist, dass IP69 und IP69K aufgrund grundlegender Unterschiede in Normengrundlage und Prüflogik nicht austauschbar sind.

4.1 IP69 vs. IP69K: Was ist der Unterschied?

IP69 ist durch die IPX9-Anforderungen von IEC 60529 definiert, während IP69K die spezialisierten IPX9K-Anforderungen von ISO 20653 für Straßenfahrzeuganwendungen verwendet. Obwohl beide die Hochdruck-Hochtemperatur-Wasserbelastung behandeln, sind ihre Prüfverfahren und Abnahmeanforderungen nicht identisch.

Der Kernunterschied liegt in der Anwendungsspezifität und Prüfstrenge: IP69 bewertet die Beständigkeit gegen Hochdruck-Hochtemperatur-Wasserstrahlbelastung für allgemeine Industriegehäuse nach universellen IP-Code-Regeln, während IP69K die Beständigkeit gegen die spezifizierte Hochtemperatur-Hochdruck-Wasserstrahlbelastung bewertet, die für Straßenfahrzeuganwendungen verwendet wird. Das Bestehen einer Prüfung sollte nicht als Nachweis für die Konformität mit der anderen verwendet werden, es sei denn, die anwendbaren Anforderungen wurden ebenfalls separat verifiziert.

4.2 IP68 vs. IP69K: Welche Prüfung benötigt Ihre Anwendung?

IP68 und IP69K dienen nicht zusammenhängenden Umweltbelastungsszenarien, und die Auswahl hängt vollständig von den tatsächlichen Arbeits- und Wartungsbedingungen ab, nicht von einem wahrgenommenen Schutzrang. IP68 befasst sich mit dem Schutz gegen kontinuierliches Eintauchen unter Bedingungen, die vom Hersteller oder der anwendbaren Produktnorm angegeben werden. IP69K zielt auf Geräte ab, die regelmäßiger Hochtemperatur-Hochdruck-Reinigungsreinigung ausgesetzt sind, typisch für Automobilkomponenten und industrielle Verarbeitungsanlagen.

Eine Doppelzertifizierung kann für Geräte erforderlich sein, die in untergetauchten Umgebungen betrieben werden und routinemäßiger Hochdruck-Heißwasserreinigung unterzogen werden, was eine separate Validierung sowohl für IP68-Eintauch- als auch für IP69K-Spraybeständigkeitskriterien erfordert.

Kernunterschied: IP69 vs. IP69K

IP69 (IEC 60529): Allgemeiner IPX9-Hochdruck-Hochtemperatur-Wasserstrahl gemäß IEC 60529, keine fahrzeugspezifischen Regeln, anwendbar auf gängige Industriegehäuse und -geräte
IP69K (ISO 20653:2023): Straßenfahrzeugspezifische IPX9K-Spezial-Hochdruck-Hochtemperatur-Wasserstrahlprüfung gemäß ISO 20653 mit speziellen K-spezifischen Anforderungen, kundenspezifisch für Automobil-Elektrokomponenten

Bewertungskriterium	IP69	IP69K	IP68
Anwendbare Norm	IEC 60529 (Allgemeiner IP-Code-Rahmen)	ISO 20653:2023 (Straßenfahrzeugspezifisch)	IEC 60529 (Allgemeiner IP-Code)
Staubschutzklasse	IP6X (Vollständig staubdicht)	IP6X (Vollständig staubdicht)	IP6X (Vollständig staubdicht)
Wasserprüfungsgrundlage	IPX9-Hochdruck-Hochtemperatur-Wasserstrahl gemäß IEC 60529	IPX9K-Spezial-Hochdruck-Hochtemperatur-Wasserstrahlprüfung gemäß ISO 20653	IPX8 kontrolliertes kontinuierliches Eintauchen
Kernschutzzweck	Allgemeinen Hochdruck-/Hochtemperatur-Wasserstrahlen gemäß universellen IP-Code-Regeln widerstehen	Standardisierten Hochtemperatur-Hochdruck-Wasserstrahl-Waschbelastungen widerstehen, die für die Wartung von Straßenfahrzeugkomponenten und Betriebsumgebungen definiert sind	Vor kontinuierlichem Eintauchen unter Bedingungen schützen, die vom Hersteller oder der anwendbaren Produktnorm angegeben werden
Typische Anwendungsszenarien	Allgemeine Industriegehäuse, stationäre Reinigungsgeräte	Automobil, NEV, elektrische Baugruppen für Straßenfahrzeuge	Unterwassersensoren, Unterwasserbetriebsgeräte
Mit anderen austauschbar?	Nein	Nein	Nein

5. Kern-IP69K-Anwendungsszenarien

Geräte, die einen Eindringschutz der IP69K/IPX9K-Klasse erfordern, werden üblicherweise für Anwendungen spezifiziert, die häufiger Hochdruck-/Hochtemperaturreinigung und strenger Staubisolierung ausgesetzt sind. Es gewährleistet nur physischen Eindringschutz und ist nicht gleichbedeutend mit Sterilisations- oder mikrobieller Beständigkeitszertifizierung. Typische anwendbare Szenarien sind wie folgt:

5.1 Neue Energie- und traditionelle Automobilindustrie

IPX9K/IP69K-Schutz kann für exponierte Automobil-Elektrokomponenten spezifiziert werden, einschließlich bestimmter Kabelbäume, Hochspannungsverkabelung, Batteriegehäuse, abgedichtete Steckverbinder und Ladeschnittstellen, abhängig von der Fahrzeugplattform und den OEM-Anforderungen. Die erforderliche IP69K-Schutzklasse hängt vom Installationsort der Komponente, der Fahrzeugplattform und den kundenspezifischen OEM-Spezifikationen ab und ist kein universeller verbindlicher Standard für alle NEV-Batterie- und Kabelbaumteile.

5.2 Industrielle Waschanlagen

Lebensmittelverarbeitungsmaschinen und industrielle Waschanlagen mit elektrischen Komponenten, die häufigen Hochdruckreinigungszyklen ausgesetzt sind, sowie Außengeräte, die ebenfalls Hochdruckreinigung oder Waschschutz erfordern.

6. Wie wird ein IP69K-Kabelbaum entworfen und validiert?

Für Automobil- und Industrieprodukte IP69K-Kabelbaum und IP69K-Kabelbaugruppe kann die Bewertung einer einzelnen Komponente nicht die Gesamtsystemleistung bestimmen. Das Erreichen der erforderlichen IP69K-Eindringschutzleistung hängt von systematischem Strukturdesign, kontrollierten Fertigungsprozessen und der Validierung der vollständigen Baugruppe ab.

Designbereich	Wichtige technische Überlegungen
Steckverbinder	Abgedichtete IP-bewertete Steckverbinder mit präzisen Gegensteckstellen verwenden, um Spalteindringrisiken zu eliminieren
Drahtdichtungen	Passende Anschlussdichtungen und standardisierte Dichtungsgeometrie einsetzen, um das Eindringen von feinem Staub und Wasser zu blockieren
Kabelmantel	Mantelmaterialien mit passender Temperaturbeständigkeit, Abriebfestigkeit, chemischer Stabilität und Flexibilität für tatsächliche Waschumgebungen auswählen. TPU, TPE und XLPE sind optionale Materialien, die je nach Anwendungsszenario und Kabelstruktur ausgewählt werden, nicht feste IP69K-spezifische Materialien.
Tüllenschutz	Kundenspezifische Tüllen mit präziser dimensionaler Passung und stabiler Kompression installieren, um Gehäusedurchgangsspalte abzudichten
Umspritzprozess	Umspritzbehandlung an exponierten Draht-Steckverbinder-Übergangspositionen integrieren, um die gesamte Dichtungsintegrität zu verbessern
Zugentlastungsdesign	Strukturelle Zugentlastung optimieren, um Dichtungsverformung und -schäden durch mechanisches Biegen, Ziehen und Vibration zu verhindern
Kabelverlegung	Scharfe Biegungen und übermäßige mechanische Belastung vermeiden, um Dichtungsstrukturen vor Ermüdungsversagen zu schützen
Systemvalidierung	IP69K-Prüfung an der vollständigen Kabelbaum- oder Gehäusekonfiguration durchführen, die vom Kunden oder der anwendbaren Produktanforderung angegeben wird, um die gesamte strukturelle Konformität zu verifizieren

6.1 Häufige IP69K-Fehlerpunkte in Kabelbaugruppen

IP69K-Prüfausfälle können auf Montage-, Dichtungs-, Strukturdesign-, Materialauswahl- oder Prüfaufbauprobleme zurückzuführen sein. In Kabelbaumanwendungen umfassen häufige Fehlerpunkte die folgenden:

Fehlerpunkt	Typische Grundursache
Undichtigkeit der Steckverbinderdichtung	Falsche Dichtungsgröße, unsachgemäße Anschlusspositionierung, beschädigte Anschlussdichtungen/Dichtungen oder verformte Dichtungsgeometrie
Eindringen an der Draht-Dichtungs-Schnittstelle	Schlechte Anschlussverpressung, Dichtungsverformung oder inkonsistenter Drahtaußendurchmesser
Tüllendichtungsausfall	Unzureichende Kompression, Dimensionsabweichung oder unsachgemäße Installationspositionierung
Umspritz-Hohlräume & Undichtigkeiten	Unvollständige Verkapselung, schlechte Materialhaftung oder interne Lufthohlräume während des Formens
Kabelmantelverschlechterung	Materialunverträglichkeit mit Hochtemperaturreinigung oder chemischen Reinigungsmitteln
Ermüdung der Dichtung am Abzweigungspunkt	Übermäßige Biegung, Vibrationsbelastung oder wiederholte mechanische Verformung
Unvollständige Steckverbinderpaarung	Nicht verriegelte sekundäre CPA-Verriegelungen, unvollständige Anschlusseinführung oder beschädigte Gegensteckstellenstrukturen
Verlegungsbedingte Dichtungsschäden	Kabelabrieb, übermäßige Verlegungsbelastung oder langfristige vibrationsbedingte Dichtungsermüdung in Arbeitsumgebungen

7. Wie spezifiziert man einen IP69K-Kabelbaum

Bei der Anpassung von IP69K-Klasse Automobil- oder Industrie-IP69K-Kabelbaum- und Kabelbaugruppenlösungen muss die technische Spezifikationsbestätigung die folgenden Schlüsselelemente abdecken, um ISO-Normen und OEM-Anforderungen zu erfüllen:

Die anwendbare IP69K/IPX9K-Prüfnorm und einheitliche Abnahmekriterien definieren, die mit Kunden- oder Branchenspezifikationen übereinstimmen
Steckverbinder und Dichtungskomponenten auswählen, die für die erforderlichen IPX9K/IP69K-Anwendungsbedingungen spezifiziert sind
Kabelmantelmaterialien auswählen, die an die tatsächlichen Temperatur-, Chemikalien-, Abrieb- und Flexibilitätsanforderungen der Anwendung angepasst sind
Klare Prüfbedingungen: standardisierter Sprühwinkel, Expositionsdauer, Impact-Force-Toleranz und dynamische Rotationsregeln
Werksprüfprotokolle aufbewahren und, wenn vom Kunden, regulatorischen Rahmen oder anwendbarer Produktspezifikation gefordert, IPX9K/IP69K-Prüfberichte von Drittanbietern bereitstellen
Kundenspezifisches Design gemäß tatsächlicher Installationsumgebung, Kundenzeichnungen und Musteranforderungen

8. Häufig gestellte Fragen (FAQs)

F1: Wofür steht das Suffix “K” in IP69K?

A: Das “K” kennzeichnet spezielle Schutzanforderungen für Straßenfahrzeuge, die in ISO 20653 definiert sind und nicht von IEC 60529 abgedeckt werden.

F2: Ist IP69K besser als IP68?

A: Es gibt keine absolute Überlegenheit, da die beiden Schutzarten nicht zusammenhängenden Szenarien dienen und nicht direkt austauschbar sind. IP68 befasst sich mit zuverlässigem Schutz unter kontinuierlichen Unterwasser-Eintauchbedingungen, die vom Hersteller oder der anwendbaren Produktnorm definiert sind, während IP69K auf die Beständigkeit gegen definierte Hochtemperatur-Hochdruck-Wasserstrahlsprays und Schwerwaschumgebungen abzielt. Produkte können je nach tatsächlichen Betriebsumgebungen eine oder beide Schutzarten erfordern. Wenn die Anwendung sowohl Eintauchen als auch Hochdruck-Heißwasserreinigung umfasst, kann die Produktspezifikation eine separate Verifizierung sowohl für IP68- als auch für IP69K/IPX9K-Bedingungen erfordern.

F3: Können IP69K-bewertete Komponenten im Freien verwendet werden?

A: Ja, Baugruppen, die nach IP69K-Kriterien validiert wurden, sind für Außenanwendungen geeignet, die Staubdichtheit und Hochdruck-Waschbeständigkeit erfordern. Standard-IP69K-Prüfungen verifizieren jedoch nur den Eindringschutz unter definierten Laborbedingungen. Die langfristige Außenbeständigkeit hängt von zusätzlichen Material- und Struktureigenschaften wie UV-Beständigkeit, Thermozyklustoleranz, chemischer Stabilität und Salzsprühnebelbeständigkeit ab, die nicht von der IP69K-Qualifizierung abgedeckt werden.

F4: Sind alle IP69-zertifizierten Geräte automatisch IP69K-konform?

A: Nein. IP69 folgt den allgemeinen IPX9-Hochdruck-/Hochtemperatur-Wasserstrahlkriterien gemäß IEC 60529, während IP69K den straßenfahrzeugspezifischen IPX9K-Prüfregeln folgt, die in ISO 20653:2023 definiert sind. Die beiden Normen weisen unterschiedliche Prüfdynamiken, Impact-Force-Verifizierung und Toleranzanforderungen auf. Ein nach IP69-Spezifikationen geprüftes Produkt kann nicht als IP69K-konform beansprucht werden, es sei denn, es erfüllt separat alle anwendbaren IPX9K-Anforderungen.
