IP69K es una de las clasificaciones de protección contra el ingreso más rigurosas para carcasas contra polvo y resistencia a chorros de agua a alta temperatura y alta presión, ampliamente adoptada para arneses de cables automotrices, componentes de NEV y equipos industriales de lavado. En entornos automotrices e industriales, las carcasas eléctricas y los conjuntos de cableado se enfrentan a una acumulación persistente de polvo y a un lavado intensivo con agua caliente a alta presión. Las clasificaciones IP definen el rendimiento estandarizado de protección contra el ingreso, con IP69K definido específicamente para aplicaciones de vehículos de carretera y también referenciado en algunas otras industrias cuando lo exige la especificación de producto aplicable.
Un error conceptual crítico de la industria es clasificar los grados IP por superioridad universal. IP69K no puede definirse simplemente como el “grado IP más alto”, ya que IP68, IP69 e IP69K están diseñados para tensiones ambientales completamente distintas sin un ranking jerárquico. IP68 aborda la protección contra inmersión continua en condiciones especificadas por el fabricante, mientras que IP69K se orienta al lavado por aspersión dinámica a alta temperatura y alta presión — las dos clasificaciones no son intercambiables y son estrictamente específicas del escenario.
TL;DR: IP69K no es universalmente “mejor” que IP68. IP68 e IP69K evalúan diferentes tipos de exposición al agua y ambos pueden ser necesarios cuando un producto debe soportar una inmersión continua especificada, así como una limpieza con agua caliente a alta presión.
1. ¿Qué es la clasificación IP69K? Estándar y definición central
En términos prácticos, una designación IP69K combina la protección contra polvo IP6X con la prueba especial de chorro de agua a alta presión y alta temperatura IPX9K definida para aplicaciones de vehículos de carretera bajo ISO 20653:2023 — la edición publicada actual de la norma. Esta norma adopta el marco central del código IP de la universal IEC 60529, a la vez que introduce requisitos especiales específicos de la K para vehículos de carretera que no están cubiertos por las especificaciones IP industriales generales.
Nota sobre normas: ISO 20653:2023 sigue siendo la edición publicada y aplicable oficialmente a partir de 2026. ISO ha iniciado el desarrollo de ISO/WD 20653.2 (4.ª edición), actualmente en desarrollo y destinada a reemplazar ISO 20653:2023 en el futuro. Todas las pruebas y la validación de especificaciones deben seguir la norma publicada actual y los requisitos específicos del cliente. Las principales actualizaciones de la edición de 2023 incluyen condiciones de prueba IPX9K ampliadas, métodos estandarizados de medición de la fuerza de impacto, reglas de tolerancia y visualización de la fuerza de impacto basada en espuma, mejorando significativamente la repetibilidad de las pruebas en comparación con la versión de 2013.
Los requisitos IP69K/IPX9K están estandarizados en ISO 20653 para aplicaciones de vehículos de carretera y son referenciados por fabricantes y proveedores automotrices según las especificaciones de producto aplicables. Aunque se desarrollaron para aplicaciones de vehículos de carretera, los requisitos de prueba IPX9K/IP69K también pueden ser referenciados por otras industrias cuando lo especifica el cliente o el requisito de producto aplicable.
Técnicamente, la clasificación IP69K integra dos atributos de protección centrales: estanqueidad total al polvo IP6X y resistencia a la aspersión de agua caliente IPX9K específica de la aplicación, adaptada a las condiciones de funcionamiento y limpieza de vehículos de carretera.
-
IP6X (Protección contra polvo): IP6X indica que la carcasa es estanca al polvo en las condiciones de prueba especificadas, representando el grado más alto de protección contra polvo en el sistema de código IP estándar.
-
IPX9K (Protección contra agua): La prueba de chorro de agua a alta temperatura y alta presión específica para vehículos de carretera definida en ISO 20653:2023, con pruebas dinámicas únicas, verificación de la fuerza de impacto y reglas de tolerancia que difieren completamente de la prueba IPX9 general de IEC 60529.
-
Sufijo K: Marca requisitos especiales específicos de K para vehículos de carretera, cubriendo condiciones de prueba personalizadas y reglas de adaptabilidad ambiental no disponibles en el sistema IP universal IEC 60529.
2. ¿Qué protege realmente IP69K? (Aclaración clave de ingeniería)
Una distinción de ingeniería crítica a menudo pasada por alto: una declaración IP69K se aplica solo a la carcasa o conjunto específico evaluado bajo condiciones de prueba IP69K estandarizadas. No certifica automáticamente la protección contra el ingreso de un arnés de cables completo, un conjunto de cables o un sistema eléctrico integrado.
Para arneses de cables IP69K y conjuntos de cables IP69K, un componente clasificado para aplicaciones IPX9K/IP69K no garantiza el cumplimiento IP69K del conjunto completo. Las clasificaciones IP se aplican solo a la configuración específicamente probada, no a componentes individuales dentro de un sistema más grande. Incluso conectores con clasificación IP coincidente y cables cualificados no pueden garantizar el cumplimiento del sistema general sin un sellado estructural optimizado y una verificación del conjunto completo.
Lo que IP69K NO garantiza:
-
Certificación automática de protección contra el ingreso de todo el sistema para conjuntos de arneses de cables completos
-
Certificación de esterilización o resistencia a la contaminación microbiana (solo previene el ingreso físico de agua y polvo)
-
Adaptabilidad a escenarios de agua a alta presión/alta temperatura no estándar más allá de las especificaciones de prueba de ISO 20653:2023
3. Requisitos de prueba IP69K bajo ISO 20653:2023 (Parámetros clave de prueba)
La cualificación IP69K depende de un conjunto completo de condiciones de prueba estandarizadas en lugar de valores aislados de presión o temperatura. ISO 20653:2023 define parámetros de prueba unificados y rigurosos para la verificación IPX9K, cubriendo temperatura, presión, caudal, distancia, ángulo y reglas de funcionamiento dinámico. Los parámetros clave de la prueba IPX9K se resumen a continuación:
|
Parámetro de prueba
|
Especificación ISO 20653:2023
|
|---|---|
|
Temperatura del agua
|
80 °C ± 5 °C (medida en la salida de la boquilla)
|
|
Presión del agua
|
8.000–10.000 kPa (8–10 MPa / 80–100 bar)
|
|
Caudal
|
14–16 L/min
|
|
Distancia de aspersión
|
100–150 mm desde la muestra de prueba
|
|
Ángulos de aspersión
|
0°, 30°, 60°, 90° con respecto a la superficie de la carcasa
|
|
Tiempo de exposición
|
30 segundos por posición angular
|
|
Velocidad de rotación de la plataforma giratoria
|
5 ± 1 rpm (prueba dinámica continua)
|
Nota crítica: estos parámetros estandarizados forman la configuración central de la prueba IPX9K, pero no pueden utilizarse como una lista de verificación de cumplimiento independiente. ISO 20653:2023 especifica requisitos adicionales, incluidos la configuración precisa de la boquilla, la medición cuantitativa de la fuerza de impacto, controles estrictos de tolerancia y procedimientos estandarizados de configuración de pruebas dinámicas actualizados en la revisión de 2023. Una cualificación IP69K válida requiere el cumplimiento total del método de prueba oficial completo, no solo la replicación de los valores básicos de temperatura, presión y caudal.
4. IP69 vs IP69K vs IP68: Comparación completa de normas
IP69, IP69K e IP68 abordan condiciones ambientales diferentes y no deben tratarse como una simple jerarquía de niveles de protección. Lo más importante es que IP69 e IP69K no son intercambiables debido a diferencias fundamentales en la base normativa y la lógica de prueba.
4.1 IP69 vs IP69K: ¿Cuál es la diferencia?
IP69 está definido por los requisitos IPX9 de IEC 60529, mientras que IP69K utiliza los requisitos especializados IPX9K de ISO 20653 para aplicaciones de vehículos de carretera. Aunque ambos abordan la exposición al agua a alta presión y alta temperatura, sus procedimientos de prueba y requisitos de aceptación no son idénticos.
La distinción central radica en la especificidad de la aplicación y el rigor de la prueba: IP69 evalúa la resistencia a la exposición a chorros de agua a alta presión y alta temperatura para carcasas industriales generales bajo las reglas universales del código IP, mientras que IP69K evalúa la resistencia a la exposición especificada a chorros de agua a alta temperatura y alta presión utilizada para aplicaciones de vehículos de carretera. Aprobar una prueba no debe utilizarse como evidencia de cumplimiento de la otra a menos que los requisitos aplicables también se hayan verificado por separado.
4.2 IP68 vs IP69K: ¿Qué prueba necesita su aplicación?
IP68 e IP69K sirven a escenarios de estrés ambiental no relacionados, y la selección depende enteramente de las condiciones reales de trabajo y mantenimiento en lugar del rango de protección percibido. IP68 aborda la protección contra inmersión continua en condiciones especificadas por el fabricante o la norma de producto aplicable. IP69K se orienta a dispositivos expuestos a limpieza regular por lavado a alta temperatura y alta presión, típico de componentes automotrices y equipos de procesamiento industrial.
La doble certificación puede ser necesaria para equipos que operan en entornos sumergidos y se someten a limpieza rutinaria con agua caliente a alta presión, lo que requiere validación separada tanto para los criterios de inmersión IP68 como para los de resistencia a la aspersión IP69K.
Distinción central: IP69 vs IP69K
-
IP69 (IEC 60529): Chorro de agua a alta presión y alta temperatura IPX9 general bajo IEC 60529, sin reglas específicas de vehículos, aplicable a carcasas y equipos industriales comunes
-
IP69K (ISO 20653:2023): Prueba especializada de chorro de agua a alta presión y alta temperatura IPX9K específica para vehículos de carretera bajo ISO 20653 con requisitos especiales específicos de K, personalizada para componentes eléctricos automotrices
|
Criterio de evaluación
|
IP69
|
IP69K
|
IP68
|
|
Norma aplicable
|
IEC 60529 (Marco general del código IP)
|
ISO 20653:2023 (Específico para vehículos de carretera)
|
IEC 60529 (Código IP general)
|
|
Grado de protección contra polvo
|
IP6X (Estanqueidad total al polvo)
|
IP6X (Estanqueidad total al polvo)
|
IP6X (Estanqueidad total al polvo)
|
|
Base de la prueba de agua
|
Chorro de agua a alta presión y alta temperatura IPX9 bajo IEC 60529
|
Prueba especializada de chorro de agua a alta presión y alta temperatura IPX9K bajo ISO 20653
|
Inmersión continua controlada IPX8
|
|
Propósito central de protección
|
Resistir chorros de agua generales a alta presión/alta temperatura según las reglas universales del código IP
|
Resistir cargas estandarizadas de lavado por chorro de agua a alta temperatura y alta presión definidas para el mantenimiento de componentes de vehículos de carretera y entornos operativos
|
Proteger contra inmersión continua en condiciones especificadas por el fabricante o la norma de producto aplicable
|
|
Escenarios de aplicación típicos
|
Carcasas industriales generales, equipos de limpieza estacionarios
|
Automoción, NEV, conjuntos eléctricos de vehículos de carretera
|
Sensores sumergibles, equipos de operación subacuática
|
|
¿Intercambiable con otros?
|
No
|
No
|
No
|
5. Escenarios de aplicación centrales de IP69K

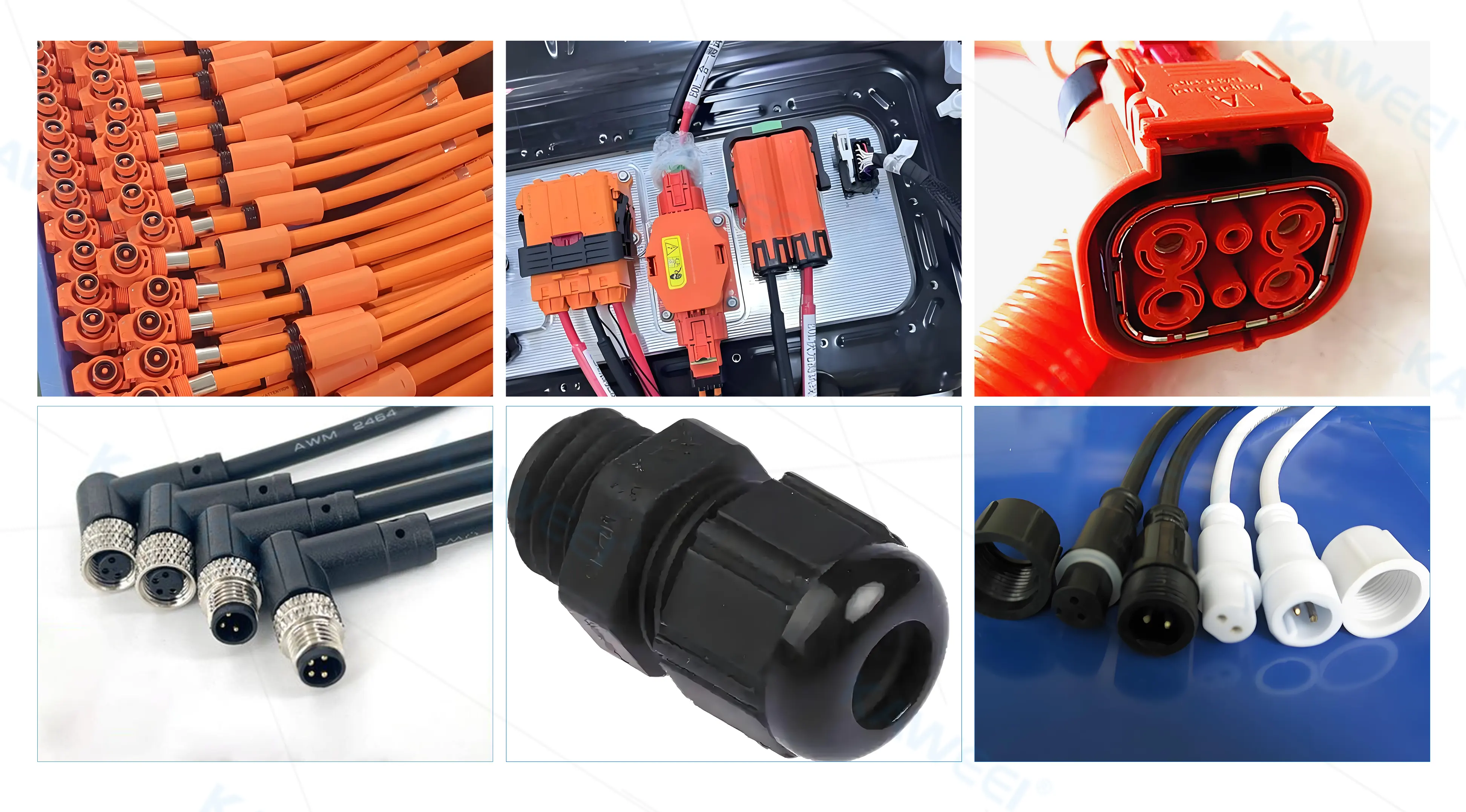

Los equipos que requieren protección contra el ingreso de nivel IP69K/IPX9K se especifican comúnmente para aplicaciones expuestas a lavados frecuentes a alta presión/alta temperatura y aislamiento estricto contra polvo. Solo garantiza la protección física contra el ingreso y no equivale a una certificación de esterilización o resistencia microbiana. Los escenarios aplicables típicos son los siguientes:
5.1 Industria automotriz de nueva energía y tradicional
La protección de nivel IPX9K/IP69K puede especificarse para componentes eléctricos automotrices expuestos, incluidos ciertos arneses de cables, cableado de alto voltaje, carcasas de batería, conectores sellados e interfaces de carga, según la plataforma del vehículo y los requisitos del OEM. El nivel de protección IP69K requerido depende de la ubicación de instalación del componente, la plataforma del vehículo y las especificaciones personalizadas del OEM, en lugar de ser un estándar obligatorio universal para todas las piezas de batería y arneses de NEV.
5.2 Equipos industriales de lavado
Maquinaria de procesamiento de alimentos y equipos industriales de lavado con componentes eléctricos expuestos a ciclos frecuentes de limpieza a alta presión, así como equipos de exterior que también requieren protección contra limpieza a alta presión o lavado.
6. ¿Cómo se diseña y valida un arnés de cables IP69K?
Para productos automotrices e industriales de arnés de cables IP69K y conjunto de cables IP69K, la clasificación de un solo componente no puede determinar el rendimiento general del sistema. Lograr el rendimiento de protección contra el ingreso IP69K requerido depende de un diseño estructural sistemático, procesos de fabricación controlados y validación del conjunto completo.
|
Área de diseño
|
Consideraciones clave de ingeniería
|
|---|---|
|
Conector
|
Adoptar conectores sellados con clasificación IP y interfaces de acoplamiento precisas para eliminar riesgos de ingreso por espacios
|
|
Sellos de cables
|
Desplegar sellos de terminales coincidentes y geometría de sellado estandarizada para bloquear la penetración de polvo y agua diminutos
|
|
Funda del cable
|
Seleccionar materiales de funda con resistencia a la temperatura, resistencia a la abrasión, estabilidad química y flexibilidad adaptadas a los entornos reales de lavado. TPU, TPE y XLPE son materiales opcionales seleccionados según los escenarios de aplicación y la estructura del cable, en lugar de materiales fijos dedicados a IP69K.
|
|
Protección con arandela pasacables
|
Instalar arandelas pasacables personalizadas con un ajuste dimensional preciso y una compresión estable para sellar los espacios de paso de la carcasa
|
|
Proceso de sobremoldeo
|
Integrar el tratamiento de sobremoldeo en las posiciones de transición expuestas entre cable y conector para mejorar la integridad de sellado general
|
|
Diseño de alivio de tensión
|
Optimizar el alivio de tensión estructural para evitar la deformación y el daño del sello causados por flexión mecánica, tracción y vibración
|
|
Enrutamiento del cable
|
Evitar curvas cerradas y tensión mecánica excesiva para proteger las estructuras de sellado contra fallos por fatiga
|
|
Validación del sistema
|
Realizar pruebas IP69K en la configuración completa del arnés o carcasa especificada por el cliente o el requisito de producto aplicable para verificar el cumplimiento estructural general
|
6.1 Puntos de fallo comunes de IP69K en conjuntos de arneses de cables
Los fallos en las pruebas IP69K pueden deberse a problemas de montaje, sellado, diseño estructural, selección de materiales o configuración de la prueba. En aplicaciones de arneses de cables, los puntos de fallo comunes incluyen los siguientes:
|
Punto de fallo
|
Causa raíz típica
|
|
Fuga del sello del conector
|
Dimensionamiento incorrecto del sello, posicionamiento incorrecto del terminal, sellos/juntas de terminal dañados o geometría de sellado deformada
|
|
Ingreso en la interfaz cable-sello
|
Crimpado deficiente del terminal, deformación del sello o diámetro exterior del cable inconsistente
|
|
Fallo de sellado de la arandela pasacables
|
Compresión insuficiente, desajuste dimensional o posicionamiento de instalación incorrecto
|
|
Vacíos y fugas en el sobremoldeo
|
Encapsulación incompleta, mala adhesión del material o vacíos de aire internos durante el moldeo
|
|
Degradación de la funda del cable
|
Incompatibilidad del material con lavado a alta temperatura o agentes de limpieza química
|
|
Fatiga del sello en el punto de derivación
|
Flexión excesiva, tensión por vibración o deformación mecánica repetida
|
|
Acoplamiento incompleto del conector
|
Bloqueos CPA secundarios sin asegurar, inserción incompleta del terminal o estructuras de interfaz de acoplamiento dañadas
|
|
Daño del sello relacionado con el enrutamiento
|
Abrasión del cable, tensión de enrutamiento excesiva o fatiga del sello inducida por vibración a largo plazo en entornos de trabajo
|
7. Cómo especificar un arnés de cables IP69K
Al personalizar soluciones de arnés de cables IP69K y conjuntos de cables automotrices o industriales de grado IP69K, la confirmación de la especificación técnica debe cubrir los siguientes elementos clave para cumplir con las normas ISO y los requisitos del OEM:
-
Definir la norma de prueba IP69K/IPX9K aplicable y los criterios de aceptación unificados alineados con las especificaciones del cliente o de la industria
-
Seleccionar conectores y componentes de sellado especificados para las condiciones de aplicación IPX9K/IP69K requeridas
-
Seleccionar materiales de funda de cable adaptados a los requisitos reales de temperatura, químicos, abrasión y flexibilidad de la aplicación
-
Condiciones de prueba claras: ángulo de aspersión estandarizado, duración de exposición, tolerancia de fuerza de impacto y reglas de rotación dinámica
-
Mantener registros de pruebas de fábrica y, cuando lo requiera el cliente, el marco regulatorio o la especificación de producto aplicable, informes de pruebas IPX9K/IP69K de terceros
-
Diseño personalizado según el entorno de instalación real, los planos del cliente y los requisitos de muestra
8. Preguntas frecuentes (FAQ)
P1: ¿Qué significa el sufijo “K” en IP69K?
R: La “K” identifica requisitos de protección especiales para vehículos de carretera que se definen en ISO 20653 y no están cubiertos por IEC 60529.
P2: ¿Es IP69K mejor que IP68?
R: No hay superioridad absoluta, ya que las dos clasificaciones sirven a escenarios no relacionados y no son directamente intercambiables. IP68 aborda la protección fiable en condiciones de inmersión continua bajo el agua definidas por el fabricante o la norma de producto aplicable, mientras que IP69K se orienta a la resistencia a chorros de agua a alta temperatura y alta presión definidos y entornos de lavado intensivo. Los productos pueden requerir una o ambas clasificaciones según los entornos operativos reales. Si la aplicación implica tanto inmersión como limpieza con agua caliente a alta presión, la especificación del producto puede requerir verificación separada tanto para IP68 como para IP69K/IPX9K.
P3: ¿Se pueden usar componentes clasificados IP69K en exteriores?
R: Sí, los conjuntos validados según los criterios IP69K son adecuados para aplicaciones en exteriores que requieren estanqueidad al polvo y resistencia al lavado a alta presión. Sin embargo, las pruebas IP69K estándar solo verifican la protección contra el ingreso en condiciones de laboratorio definidas. La durabilidad en exteriores a largo plazo depende de propiedades adicionales de materiales y estructurales, como resistencia a los rayos UV, tolerancia a ciclos térmicos, estabilidad química y rendimiento frente a niebla salina, que no están cubiertas por la cualificación IP69K.
P4: ¿Todos los dispositivos certificados IP69 son automáticamente conformes con IP69K?
R: No. IP69 sigue los criterios generales de chorro de agua a alta presión/alta temperatura IPX9 bajo IEC 60529, mientras que IP69K se adhiere a las reglas de prueba IPX9K específicas para vehículos de carretera definidas en ISO 20653:2023. Las dos normas presentan dinámicas de prueba, verificación de fuerza de impacto y requisitos de tolerancia diferentes. Un producto probado según las especificaciones IP69 no puede declararse conforme con IP69K a menos que cumpla por separado todos los requisitos IPX9K aplicables.
