Guía de cableado de motocicleta personalizada

Después de las modificaciones de la motocicleta, actualizaciones eléctricas o uso prolongado, la parte más fácil de pasar por alto, pero más importante es el arnés de cableado. Para muchos propietarios de motocicletas y talleres de modificación, los arneses de cableado de motocicletas personalizados no solo resuelven los problemas de envejecimiento, sino que también hacen que el sistema eléctrico del vehículo sea más estable y eficiente, y se pueden usar en conjunto con modificaciones a luces, sistemas electrónicos de inyección de combustible, instrumentos o componentes de alto voltaje.

Esta nueva "Guía de arnés de cableado de motocicleta personalizada " proporcionará un análisis exhaustivo de materiales, estructura, aplicación, diferencias de modelo y protección contra fallos, lo que le ayudará a determinar rápidamente sus necesidades antes de la personalización y evitar las trampas.

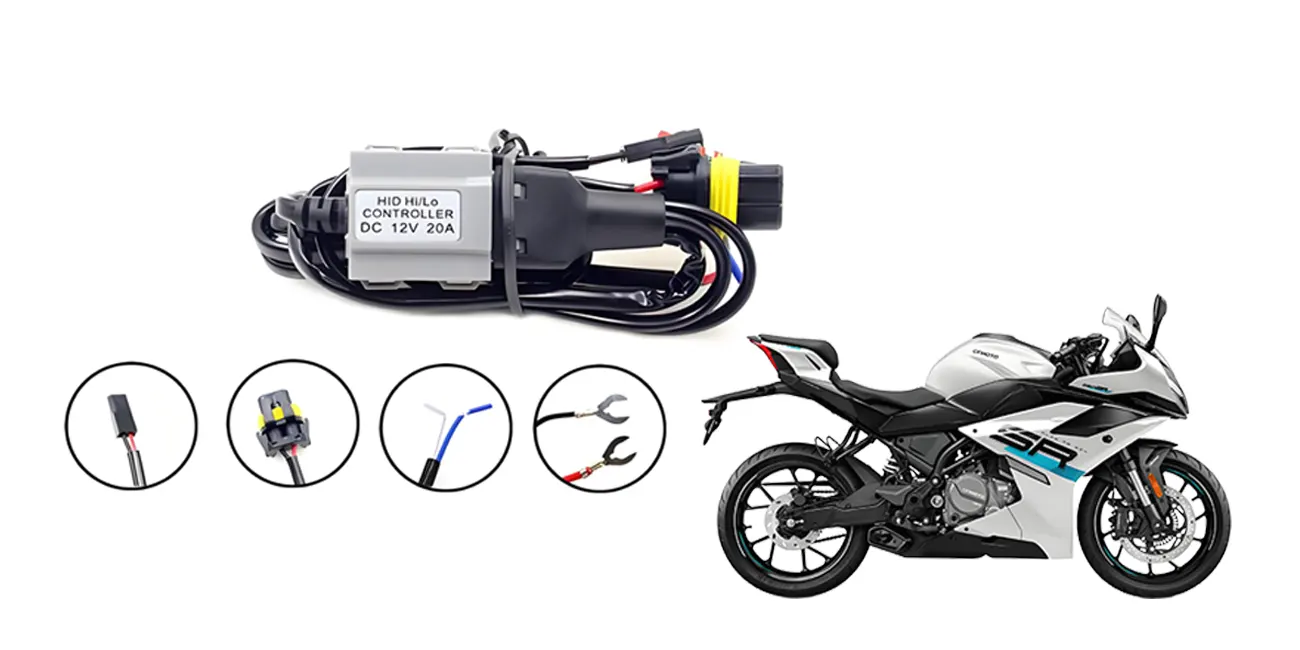

1.¿Qué es un arnés de cableado de motocicleta?¿Por qué es más importante la "customización"?

Un arnés de cableado de motocicleta es un sistema de cables pre-agrupados de acuerdo con la lógica del circuito para transmitir energía y señales. Consiste en cables, terminales, conectores, tubos protectores, cinta y sujetadores.

Sin embargo, los arneses de cableado universales suelen tener tres problemas:

1. El medidor de alambre es incompatible con la carga de nuevos equipos (como la adición de faros LED o empuñaduras calefacentes).
2. El modelo de conector es incompatible con la interfaz del cuerpo del vehículo.
3. El cableado original de fábrica no es adecuado para rutas fuera de carretera o modificadas.

Por lo tanto, la elección de un "arnés de cableado de motocicleta personalizado" ofrece ventajas clave:

• Mejora de la seguridad de carga eléctrica (sin humo, sin cortocircuitos)
• Los conectores son totalmente compatibles con todo el vehículo
• Instalación más fácil
• La resistencia al choque se puede mejorar según escenarios específicos
• Los requisitos de potencia después de la modificación del vehículo se pueden cumplir completamente

Para una optimización profesional, puede elegir un fabricante de arneses de cableado personalizado como WIRE HARNESS ASSEMBLY para crear arneses de cableado dedicados, mejorando la estabilidad general del vehículo.

2. Materiales principales y estructura de arneses de cableado de motocicleta

1. Material de alambre: Los arneses de cableado de motocicleta de alta calidad a menudo usan los siguientes materiales.

El XLPE se elige a menudo para vehículos todoterreno y vehículos de aventura (ADV) debido a sus mayores variaciones de temperatura y vibraciones.

2.Área de sección transversal (diámetro de alambre) determina la "capacidad de carga"

Especificaciones comunes para cables de motocicleta: 0.5mm2-6mm2

Ejemplo de cableado crítico:

• Cable motor de arranque: Hasta 10 - 16 mm2 (resiste corrientes altas instantáneas)
• Cable de faro: 1 - 1.5 mm2
• Cables de señal (señales de giro, grupo de instrumentos): 0,5 mm2

Al personalizar los arneses de cableado, la corriente debe ser recalculada en función de su configuración modificada; de lo contrario, puede dar lugar a los siguientes problemas:

porš ¿Qué? Sobrecalentamiento de cables

porš ¿Qué? Flickering Headlights

porš ¿Qué? Dificultad para comenzar

porš ¿Qué? Conectores de fusión

3. Estructura del conector (terminal)

El conector determina la estabilidad de contacto y es un momento decisivo en la calidad del arnés de alambre.

Materiales comunes:

• Terminales de latón (aleación de cobre 260): Modelos estándar
• Terminales chapados en estaño: tipo anti-oxidación
• Terminales chapados en oro: señal estable, adecuada para ECUs o sensores de gama alta

Los vehículos todoterreno y los coches de carreras a menudo requieren:

• Estructura a prueba de polvo
• Evita que el barro y la arena se atasquen
• Diseño de bloqueo antivibración
• Anillos de sellado de doble capa

El arnés de cableado de alto voltaje para la nueva motocicleta eléctrica también requiere conectores HV naranja resistentes a alto voltaje.

4. Capa protectora Wire Harness

Métodos comunes de protección:

• Tubo trenzado PET: ligero y estéticamente agradable
• Tubo corrugado PE: mayor resistencia a la abrasión
• Vaina de goma: resistente al aceite y al agua
• Cintas de herida multicapa: para uso en espacios confinados dentro de los tubos del marco principal

Los arneses de cableado personalizados para vehículos todoterreno suelen incluir:

• Protección multicapa
• Estructura resistente al choque reforzada
• Puntos de fijación aumentados (para evitar vibraciones y desgaste)

3. Comparación de arneses de cableado para diferentes modelos de motocicletas: carretera, off-road y eléctrica.

4. Significado de los colores del arnés de cableado de motocicleta

Las diferentes marcas pueden variar ligeramente, pero los siguientes son los estándares de la industria.

Al personalizar los arneses de cableado, los colores se pueden rediseñar de acuerdo con los estándares personalizados o internacionales, lo que los hace particularmente adecuados para vehículos modificados para la reparación y solución de problemas.

5.¿Cómo personalizar los arneses de cableado de motocicleta?

Paso 1: Determina los requisitos eléctricos

• ¿Lámparas LED instaladas?
• ¿Mejoramiento de la ECU?
• ¿Sistema de navegación, cuadro de instrumentos y acelerador electrónico instalado?
• ¿Alternador o batería mejorada?

Cuantas más modificaciones se realicen, más arneses de cableado personalizados se necesitan.

Paso 2: Confirme la interfaz y el gauge de alambre

• Cálculo actual
• Matching terminal
• Modelo de socket ECU
• Luz Potencia
• Generador de salida

Proporcionar un diámetro de alambre razonable y estructura.

Paso 3: Establecer la ruta de cableado

• Sobrecalentamiento
• Fricción
• Cortocircuito
• Chassis Scraping

Un error común al modificar coches: atar el arnés de cableado cerca del tubo de escape, haciendo que se derrite directamente en el calor.

Paso 4: Diseño sísmico y de protección

• Aumentar los puntos de anclaje
• Utilice tubos resistentes al aceite
• Evitar las esquinas expuestas
• Aplicación Waterproofing

Los vehículos todoterreno y ADV necesitan especialmente.

Paso 5: Montaje por una fábrica profesional

• Equipo automático de crimping terminal
• Prueba de continuidad (todos los pines)
• Prueba de resistencia de alto voltaje (modelos EV)

Fabricantes especializados como WIRE HARNESS ASSEMBLY pueden proporcionar personalización de extremo a extremo, incluido el diseño, prototipo, a la producción en masa.

6. Problemas comunes de arnés de cableado y métodos de solución de problemas

1. Luzes parpadeantes, posibles causas:

• Diámetro insuficiente de alambre
• Oxidación del conector
• Inestabilidad de carga reguladora

2. Compruebe si el motor se detiene / falla para arrancar:

• ¿El cable negro y blanco está cortocircuitado?
• ¿El conector de la bobina de ignición está suelto?
• ¿Está la bobina de gatillo abierta?

3. La batería no se está cargando, por favor compruebe lo siguiente:

• Cable amarillo / blanco → Regulador
• Regulador → Batería Cables rojos y negros
• ¿Es confiable el grounding?

4. La vibración de los vehículos fuera de carretera causa roturas frecuentes de cables. Solución:

• Use cable aislado XLPE
• Tubo de protección de doble capa
• Puntos de fijación reforzados

7. FAQ

1.¿Por qué el arnés de cableado debe ser hecho a medida cuando se modifica una motocicleta?

Debido a que el diámetro de cableado, los conectores y el diseño de la carga de la motocicleta original se basan en la "configuración de fábrica". Las modificaciones aumentan la potencia, el número de dispositivos y la complejidad de la señal, lo que conduce directamente a riesgos de seguridad.

2.¿Son intercambiables los conectores de las motocicletas importadas?

No del todo intercambiable, especialmente dado las diferencias significativas entre las motocicletas japonesas, europeas y estadounidenses. Los arneses de cableado personalizados se pueden combinar 1: 1 con los conectores de motocicleta originales.

3.¿Son los arneses de cableado de vehículos eléctricos más difíciles de fabricar que los de los vehículos de gasolina?

Sí, porque los vehículos eléctricos requieren circuitos de alto voltaje (por ejemplo, 48 - 300V), y los niveles de aislamiento, el aumento de temperatura y la compatibilidad electromagnética deben ser considerados.

4.¿Vale la pena reemplazar todo el arnés de cableado cuando se rehabilita una motocicleta vieja?

absolutamente. Los problemas más comunes con motocicletas mayores de 20 años son cortocircuitos y oxidación.

5.¿Qué información se necesita típicamente para un arnés de cableado personalizado?

• Modelo de motocicleta
• Requisitos de potencia
• Aplicación (carretera / fuera de carretera / modificada)
• Fotos o muestras de conectores
• Diagrama de longitud de cableado

8. Resumen

El núcleo de los arneses de cableado para motocicletas personalizados se encuentra en materiales confiables, diámetros de alambre que coinciden, conectores precisos y protección adecuada. Los diferentes modelos de motocicletas (carretera, todoterreno, eléctrica) tienen diferentes requisitos para la resistencia al choque, impermeabilización, resistencia a la temperatura y compatibilidad electromagnética. La selección adecuada de los cables, conectores y capas protectoras puede mejorar significativamente la estabilidad general y la vida útil de la motocicleta. Si bien la codificación por color puede ayudar con una identificación rápida, todas las personalizaciones deben basarse en la estructura de la motocicleta y las necesidades reales de modificación. Los servicios profesionales de personalización de arneses de cableado (como el ensamblaje de arneses de cableado) pueden garantizar un enrutamiento de cableado adecuado, una mayor seguridad y la prevención de fallas eléctricas comunes, aportando una mayor fiabilidad y capacidad de mantenimiento a la motocicleta.
