proceso de producción de arnés de cableado RJ45 explicación detallada

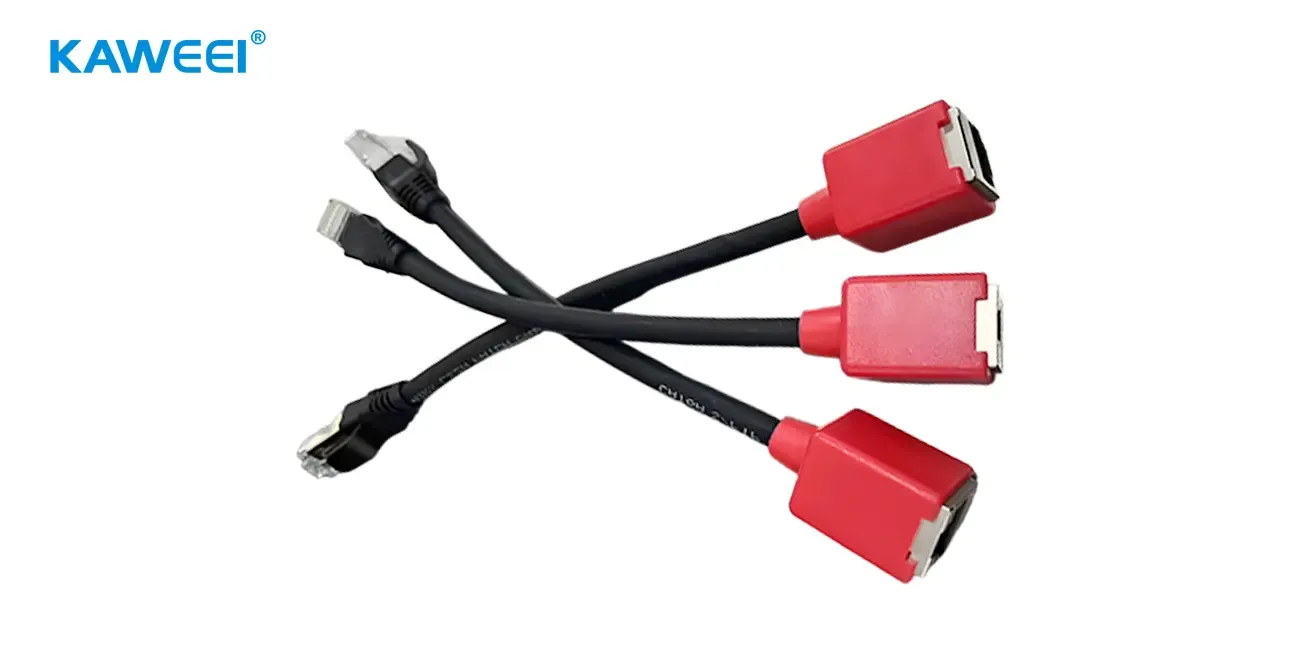

Como medio de transmisión central de la comunicación de red moderna, este cable de datos Ethernet RJ45 ha demostrado ventajas técnicas insustituibles en el campo de la transmisión de datos con su excelente selección de materiales, diseño de proceso de precisión y amplia aplicabilidad. La interfaz adopta una estructura estandarizada de 8 bits de 8 contactos (8P8C) y garantiza la estabilidad de la transmisión de señal a través de conductores de cobre sin oxígeno de alta pureza y diseño de blindaje multicapa. Su proceso de crimpado de cabeza de cristal modular puede soportar toda la gama de estándares de cable de Cat5e a Cat8, que no solo puede cumplir con los estrictos requisitos de Gigabit Ethernet, sino que también es compatible con escenarios de aplicación diversificados, como la automatización industrial, los centros de datos y los edificios inteligentes, proporcionando una protección de capa física confiable para enlaces clave, como el backhaul de la estación base 5G y el acceso terminal IoT.

Análisis de material central: construcción de una base de hardware para una transmisión estable

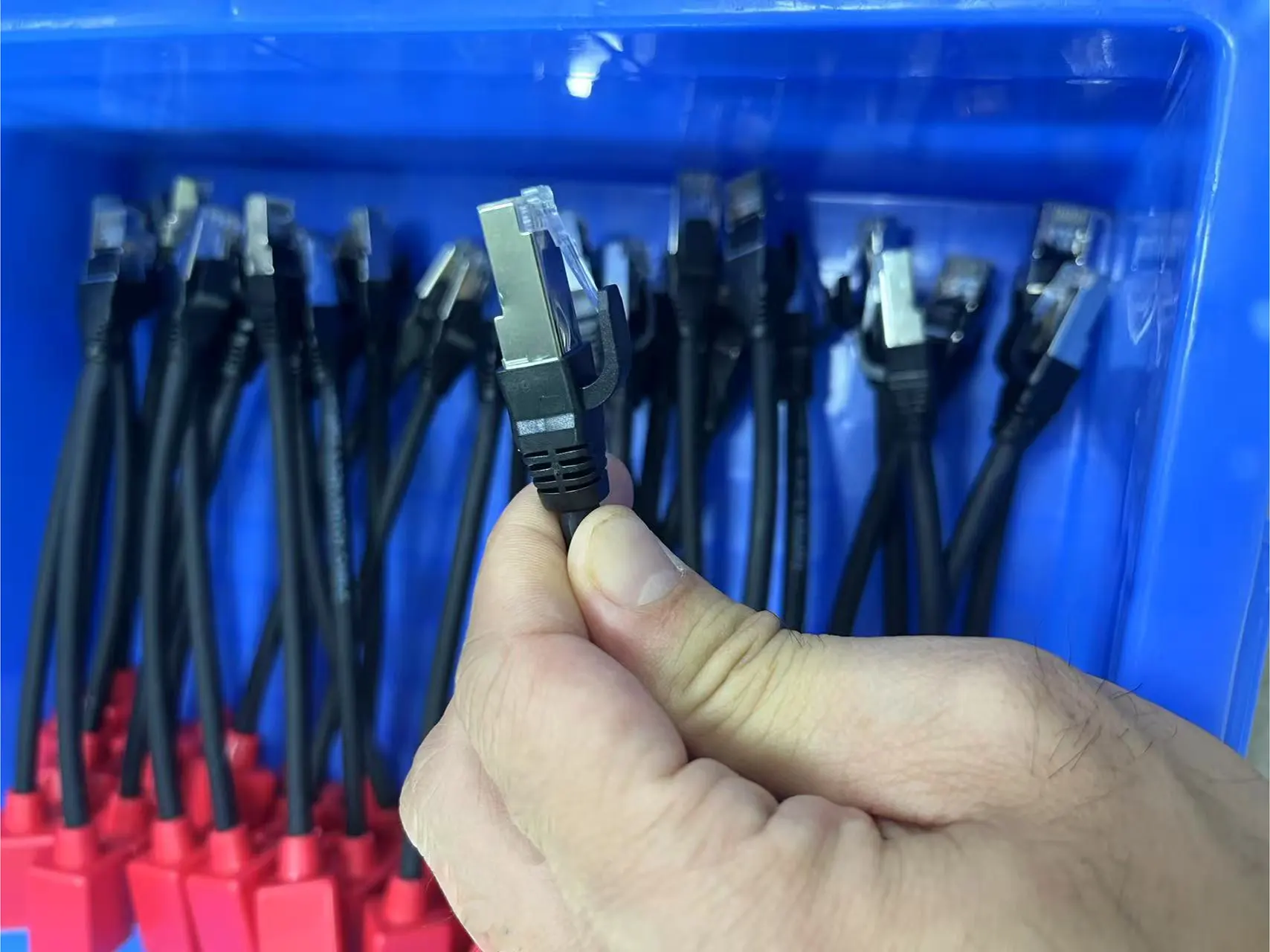

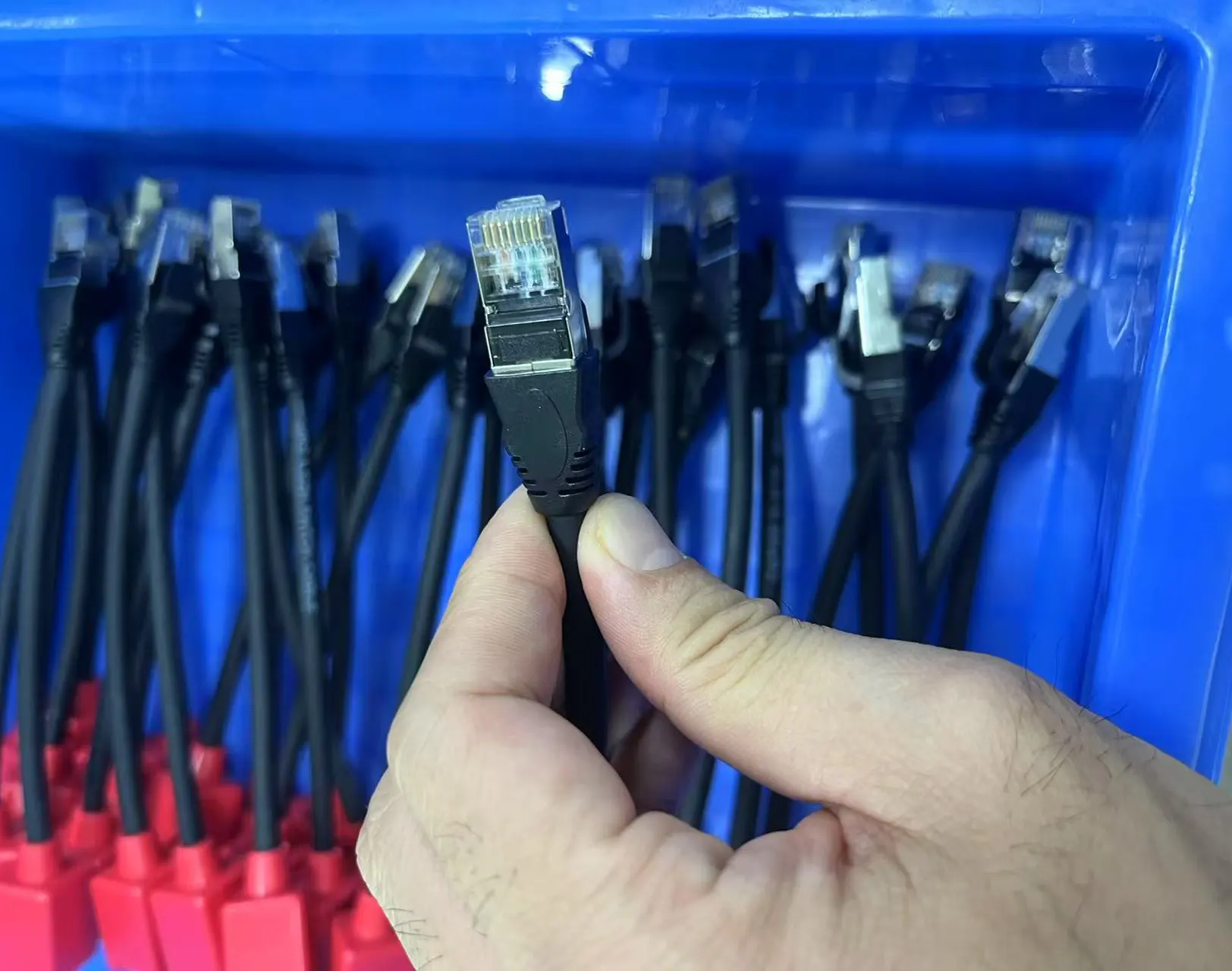

El cone ctor macho R J 45 8 P 8 C adop ta un dise ño de 8 pin es estándar . El mol de exterior es material de mol deo por inye cción de baja presión de PVC ro jo (presión < 1.5 M pa , mol deo a temperatura de 200 ° C), y el mol de interno es material de PE con excelente flexi bilidad y resistencia a las int emp é ries , que puede sop ortar dec enas de miles de cic los de en chu fe y extra cción ; el cone ctor h embra es material de mol deo de PVC negro con tratamiento de superficie antid es liz ante ; Se combina con C ATA 6 A S / FTP 4 * 26 A W G + dr ena je + AL + cable de estructura B RA ID (di ám etro exterior de 6, 2 mm), la condu ctiv idad del nú cle o del alam bre de cobre libre de ox í geno de alta pure za es un 15% más alta que la del alam bre de cobre ordin ario , el sistema de bl inda je triple res iste la interfer encia electr omag né tica de alta frecuencia , La funda exterior es de bajo humo y libre de hal ó gen os y cump le con los está nd ares Ro HS , y tiene una resistencia a la temperatura de - 20 ° C .„ƒ~ 70 años„ƒ. Está optimiz ado para la transm isión de datos de alta veloc idad , lo que garanti za una transm isión estable de seña les Ethernet 1 G / 10 G y una tasa de error de bits tan baja como 10 12.

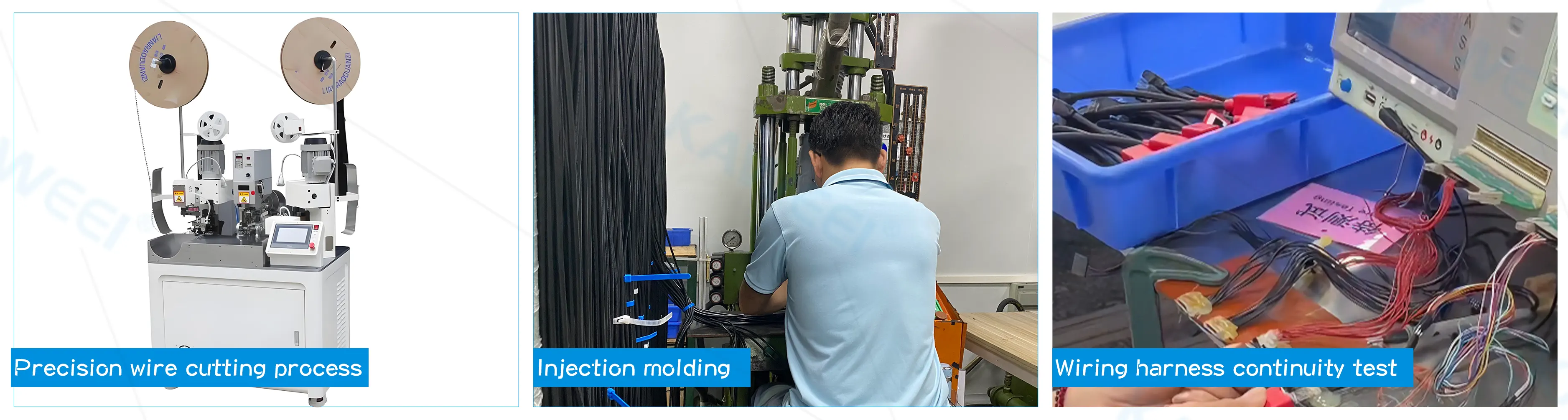

Los secretos del proceso de producción: proceso triple para garantizar la fiabilidad del producto€‹

1. Proceso de corte de precisión

La máquina de corte de alambre CNC puede lograr un corte de alambre de alta precisión de ± 0.5mm para evitar un crimpado deficiente del conector causado por el cable demasiado largo o demasiado corto. Al mismo tiempo, cada lote de alambre se inspecciona completamente para el diámetro exterior y la integridad de la capa de blindaje para controlar la calidad de las materias primas desde la fuente.

2. Tecnología de moldeo interno y externo de dos pasos

Molde interno de moldeo en un paso: Utilice material PE de alta dureza para envolver la conexión entre el núcleo del cable y el conector, fortaleciendo así la conexión mecánica entre el terminal metálico y el cable. La resistencia a la tracción es ≥ 50N, lo que puede hacer frente efectivamente a la flexión de los cables en escenarios móviles frecuentes.

Molde exterior de moldeo de segundo paso: El extremo macho RJ45 está moldeado por inyección a baja presión con material de PVC rojo, y el extremo hembra está moldeado por inyección con material de PVC negro. La combinación perfecta del conector y el cable se logra mediante el posicionamiento preciso del molde. La resistencia de flexión esž 50 mil veces.

3. Inspección completa y prueba de continuidad

Cada línea terminada debe pasar la prueba de continuidad del 100%, utilizando un probador de alta precisión para detectar la secuencia de línea, 300V, resistencia de aislamiento (> 10M Ω) y resistencia de contacto (< 50m Ω) para garantizar que no haya cortocircuitos, circuitos abiertos o problemas de diafonía, y el rendimiento eléctrico está totalmente en línea con los estándares IEEE 802.3. por€‹

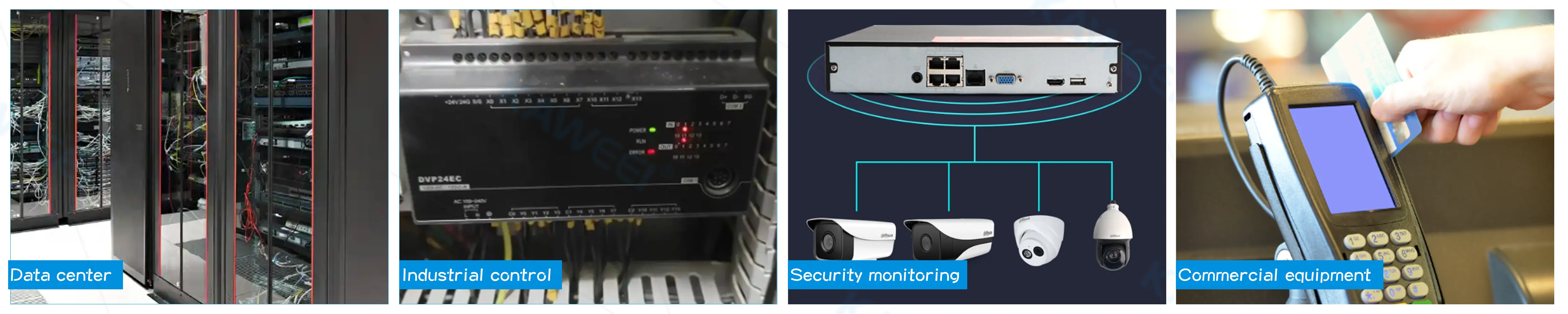

Escenarios de aplicación: permitir la interconexión eficiente de dispositivos de comunicación en múltiples campos

Este cable de datos está diseñado para la transmisión de datos Ethernet y se utiliza ampliamente en:€‹

Centro de datos: Interconexión de alta velocidad entre servidores, switches y dispositivos de almacenamiento, soportando velocidad de transmisión de 10 Gbps, reduciendo la latencia y la tasa de pérdida de paquetes;€‹

Control industrial: conexión antiinterferencia de PLC, routers industriales y otros equipos, operación estable en entornos de taller con entornos electromagnéticos complejos. por€‹

Monitoreo de seguridad: transmisión a larga distancia de cámaras de alta definición y NVR para garantizar que los datos de vídeo no se atasquen o distorsionen;€‹

Equipos comerciales: Conexión de red de máquinas POS y terminales inteligentes para mejorar la velocidad de respuesta del equipo y la seguridad de los datos. por€‹

¿Por qué elegir este cable Ethernet RJ45?

porœ… Ventajas del material: molde exterior de doble material PE / PVC + alambre triple blindado, teniendo en cuenta la durabilidad y la antiinterferencia;€‹

porœ… Ventajas de proceso: La tecnología de moldeo de dos veces mejora la resistencia mecánica, y la inspección completa y las pruebas garantizan cero defectos antes de salir de la fábrica.€‹

porœ… Adaptación de escenario: El diseño de conector dual rojo / negro facilita la diferenciación del dispositivo, y el diámetro exterior de 6,2 mm es compatible con un espacio de cableado estrecho.€‹

porœ… Cumplimiento medioambiental: Cumple con las certificaciones RoHS y REACH de la UE, y apoya el acceso al mercado global. por€‹

Con la creciente demanda de transmisión de datos, un cable de datos Ethernet con alto rendimiento y alta confiabilidad es la clave para el funcionamiento estable de los equipos de comunicación. A través de la innovación de materiales, la optimización de procesos y el estricto control de calidad, Kaweei Proporciona una solución de transmisión integral para industrias, comerciales, centros de datos y otros escenarios. Si necesita conocer más especificaciones del producto o requisitos personalizados, por favorContacta con nosotrosInformación técnica y pruebas de muestras. por€‹
