RJ45線束生產工藝詳解

作為現代網絡通信的核心傳輸媒體，這款RJ 45乙太網數據線以其優良的材質選擇、精確的工藝設計、廣泛的適用性在數據傳輸領域展現出了不可替代的技術優勢。該接口採用8位8接觸（8 P8 C）標準化結構，通過高純度無氧銅導體和多層屏蔽設計確保信號傳輸的穩定性。其模塊化水晶頭壓接工藝可支持從Cat 5e到Cat 8的全系列電纜標準，不僅可以滿足千兆乙太網的嚴格要求，還可以兼容工業自動化、數據中心、智能建築等多元化應用場景，為5G基站回傳、物聯網終端接入等關鍵環節提供可靠的物理層保護。

核心材料分析：為穩定傳輸奠定硬體基礎

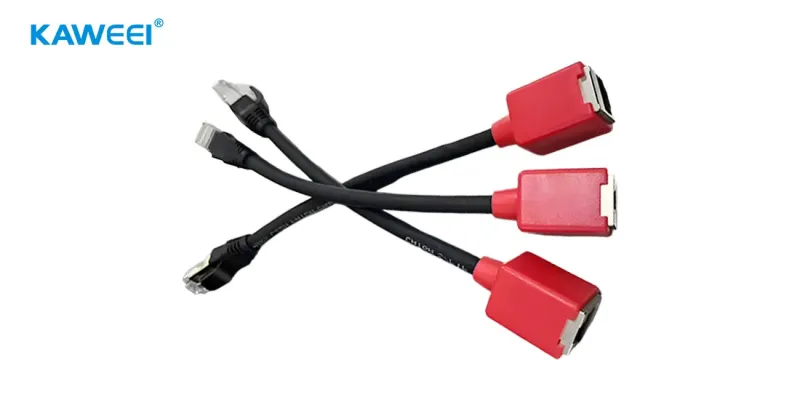

RJ 45 8 P8 C公連接器採用標準8針設計。外模為紅色PVC低壓注射成型材料（壓力< 1.5Mpa，溫度200°C成型），內模為PE材料，具有優異的柔韌性和耐候性，可承受數萬次插入和拉出循環;母連接器為黑色PVC成型材料，表面經過防滑處理;匹配CATA 6A S/TP 4* 26 AW +Drain+AL+BRAID結構線（外直徑6.2mm），高純度無氧銅線芯導電率比普通銅線高15%，三重屏蔽系統抗高頻電磁干擾，外護層低煙無鹵，符合RoHS標準，耐溫性為-20 °„ƒ '''„ƒ。它針對高速數據傳輸進行了優化，確保1G/10 G乙太網信號的穩定傳輸，誤比特率低至10 ½ ²。

生產工藝秘訣：三重流程確保產品可靠性

1.精密線切割工藝

NC線切割機可實現±0.5mm的高精度線切割，避免因線太長或太短而導致連接器壓接不良。同時，對每批電線進行全面檢測，檢查其外直徑和屏蔽層完整性，從源頭上控制原材料質量。

2.內外模兩步成型技術

一次成型內模：利用高硬度PE材料包裹線芯與連接器之間的連接，從而加強金屬接線端與電線之間的機械連接。抗拉強度大於50 N，可有效應對頻繁移動場景下電纜的彎曲。

第二步成型外模：RJ 45公端採用紅色PVC材料低壓注射成型，母端採用黑色PVC材料注射成型。通過模具的精確定位實現連接器與電線的無縫結合。抗彎強度為½ð50，000倍。

3.全面檢查和連續性測試

每條成品線路必須通過100%連續性測試，使用高精度測試儀檢測線路順序、300 V、絕緣電阻（> 10 M歐）和接觸電阻（<50 m歐），確保不存在短路、開路或串燒問題，電氣性能完全符合IEEE 802.3標準。​

應用場景：實現多領域通信設備高效互聯

該數據線專為乙太網數據傳輸而設計，廣泛用於：€‹

數據中心： 伺服器、交換機和存儲設備之間高速互聯，支持10 Gbps傳輸速率，降低延遲和數據包丟失率;€‹

工業控制： PLC、工業路由器等設備抗干擾連接，在複雜電磁環境的車間環境中穩定運行。​

安全監控： 高清攝像頭和NVR的遠距離傳輸，確保視頻數據不會被卡住或失真;'€‹

商用設備： POS機與智能終端的網絡連接，提高設備響應速度和數據安全性。​

為什麼選擇這條RJ45乙太網電纜？

●材料優勢：PE/PVC雙材料外模+三重屏蔽線，兼顧耐久性和抗干擾性; ●€‹

â工藝優勢œ…：兩次成型技術提高機械強度，全面檢查和測試確保出廠前零缺陷。€‹

â場景適應œ…：紅/黑雙連接器設計有利於設備差異化，6.2mm外直徑兼容狹窄布線空間;€‹

œ…環境合規性：符合歐盟RoHS和REACH認證，支持全球市場准入。​

隨著數據傳輸需求的不斷增長，高性能和高可靠性的乙太網數據電纜是通信設備穩定運行的關鍵。通過材料創新、工藝優化、嚴格的質量控制， Kaweei 為工業、商業、數據中心等場景提供一站式傳輸解決方案。如果您需要了解更多產品規格或定製要求，請聯繫我們用於技術信息和樣品測試。​
