Cavo UL1007: Guida completa ai cablaggi elettronici

Il cavo UL1007 è uno dei conduttori elettronici più diffusi al mondo per il cablaggio interno di apparecchiature di automazione industriale, elettronica di consumo, strumenti medicali, dispositivi per la casa intelligente e sistemi di controllo. Grazie alle sue eccellenti caratteristiche di lavorabilità, una filiera di approvvigionamento consolidata e la conformità alle normative di sicurezza nordamericane, l’UL1007 è diventato una scelta standard per numerosi produttori di apparecchiature e stabilimenti di assemblaggio di cablaggi.

Tuttavia, nei progetti reali, la sola selezione del cavo UL1007 non è sufficiente a garantire l’affidabilità del cablaggio finale. Quando supportiamo i clienti nella realizzazione di prototipi di cablaggi, ci imbattiamo frequentemente in queste problematiche:

• Qual è la differenza tra UL1007 e UL1015?
• Come scegliere tra il calibro 24AWG e il 26AWG?
• Quali connettori delle marche JST, Molex o TE sono idonei per il cavo UL1007?
• Perché i test di trazione dei terminali vanno incontro a fallimenti?
• Come assicurarsi che il prodotto rispetti i requisiti di sicurezza richiesti dal mercato nordamericano?

Questi problemi non solo compromettono le prestazioni del prodotto, ma possono anche aumentare i costi di rilavorazione, allungare le tempistiche di progetto e influire persino sulla certificazione a livello di sistema.

Basandosi sull’esperienza pratica di produzione, questo articolo offre una panoramica completa dei cablaggi elettronici UL1007, coprendo la progettazione ingegneristica, la selezione dei materiali, la compatibilità dei connettori, i processi di crimpatura, il controllo qualità e le normative internazionali. L’obiettivo è aiutare gli ingegneri di Ricerca e Sviluppo, i professionisti degli acquisti e i produttori di apparecchiature ad adottare un approccio più olistico nella selezione dei componenti.

Nota: l’esperienza ingegneristica descritta deriva principalmente dalle procedure interne di sviluppo, prototipazione e produzione seriale dei cablaggi; il contenuto ha solo valore di riferimento per la progettazione e la realizzazione dei prodotti. Ogni progetto specifico deve comunque essere validato sulla base dell’ambiente di utilizzo reale, dei disegni del cliente e dei requisiti delle normative pertinenti.

Cosa significa UL?

Molti ingegneri alle prime armi con i prodotti destinati all’esportazione si chiedono: cosa sia esattamente l’UL?

L’UL (Underwriters Laboratories) è un ente indipendente di certificazione della sicurezza dei prodotti, fondato negli Stati Uniti, con una lunga esperienza nei test di sicurezza e nella redazione di normative per prodotti elettrici, apparecchiature elettroniche e relativi componenti.

Per i produttori di apparecchiature, l’importanza dell’UL risiede principalmente in questi aspetti: quando i prodotti vengono esportati verso il mercato statunitense o canadese, il cablaggio interno integrato nell’apparecchiatura completa deve generalmente rispettare i requisiti previsti dai Materiali di Cablaggio per Apparecchiature (AWM, Appliance Wiring Material) definiti dall’UL.

Le normative più comuni sono:

• UL758 — Materiali di cablaggio per apparecchiature (AWM)
• UL1581 — Metodi di prova per cavi elettrici
• UL2556 — Metodi di prova per fili e cavi (applicabile a determinati prodotti)

È importante specificare che l’UL1007 non costituisce di per sé una certificazione, bensì uno stile AWM (specifica di cavo) all’interno della norma UL758. In altri termini, quando si parla di “cavo UL1007”, si indica un conduttore fabbricato secondo i requisiti tecnici dello Style 1007 della norma UL758; ciò non significa che ogni cavo UL1007 disponga automaticamente di una certificazione di prodotto autonoma. Per questo motivo, in fase di approvvigionamento è consigliabile verificare che il fornitore del cavo sia un produttore dotato di riconoscimento UL valido.

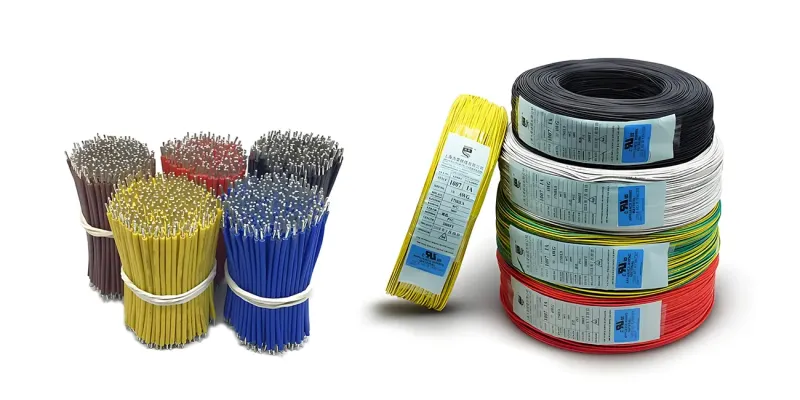

Cos’è il cavo UL1007?

L’UL1007 è un cavo unipolare isolato in PVC, usato principalmente per il cablaggio interno fisso delle apparecchiature. Grazie alla facilità di lavorazione, al costo contenuto e all’ampia gamma di colori disponibili, è diventato uno dei cavi standard più diffusi nel settore dei cablaggi.

Parametri tecnici tipici

Voce	UL1007
Normativa di riferimento	UL758 AWM Style 1007
Tensione nominale	300 V
Temperatura di funzionamento standard	80 °C
Materiale isolante	PVC
Conduttore	Filo di rame nudo o stagnato a trecce
Proprietà ritardanti la fiamma	VW-1 (in base alle specifiche del cavo)
Campo di applicazione	Cablaggio interno delle apparecchiature

Nella produzione di cablaggi consigliamo generalmente l’utilizzo di conduttori in rame stagnato; rispetto al rame nudo, il rame stagnato presenta questi vantaggi:

• Maggiore resistenza all’ossidazione
• Maggiore idoneità allo stoccaggio prolungato
• Maggiore uniformità della crimpatura
• Prestazioni di saldatura più stabili
• Maggiore affidabilità in ambienti umidi

Naturalmente, per ogni contesto applicativo occorre selezionare il materiale del conduttore in base alle esigenze del prodotto, senza dare per scontato che il rame stagnato sia intrinsecamente superiore al rame nudo.

Perché l’UL1007 è particolarmente adatto alla produzione di cablaggi?

Per i produttori di cablaggi, la facilità di produzione seriale di un determinato tipo di cavo è spesso più rilevante delle sole sue specifiche tecniche. L’UL1007 si è affermato tra i cavi elettronici più utilizzati del settore per questi quattro motivi principali:

1. Stabilità della lavorabilità

Lo strato isolante in PVC garantisce un’ottima flessibilità e buone proprietà di lavorazione. Durante la lavorazione con macchine automatiche per il taglio dei cavi, l’UL1007 mantiene lunghezze di spellatura costanti e l’integrità dell’isolante, riducendo il numero di pezzi difettosi causati da danni all’isolamento.

2. Elevata compatibilità con i principali connettori commercializzati

L’UL1007 è compatibile con un’ampia gamma di sistemi di connettori standard: JST, Molex, TE Connectivity, oltre alle serie XH, PH, ZH, VH, SM. Di conseguenza, la progettazione dei cablaggi può essere completata rapidamente sia per apparecchiature di controllo industriale che per l’elettronica di consumo.

3. Ampia scelta di calibri AWG

L’UL1007 è disponibile in un ventaglio completo di calibri, dai più fini ai più grossi: 30AWG, 28AWG, 26AWG, 24AWG, 22AWG, 20AWG, 18AWG. I diversi calibri soddisfano le esigenze di trasmissione di segnali, di alimentazione elettrica e i vincoli di spazio interno alle apparecchiature, garantendo grande flessibilità nella progettazione ingegneristica.

4. Filiera di approvvigionamento globale matura

Essendo l’UL1007 utilizzato da molti anni, la maggior parte dei produttori di cablaggi ha creato scorte di materie prime e perfezionato le tecniche di lavorazione. Questo permette non solo di ridurre i tempi di consegna dei prototipi, ma anche di assicurare una qualità costante e un efficace controllo dei costi durante la produzione seriale.

Differenze tra UL1007, UL1015 e UL1571

Quando richiedono preventivi per cablaggi, molti clienti specificano semplicemente “cavo elettronico UL” senza indicare il modello preciso. Sebbene UL1007, UL1015 e UL1571 appartengano tutti alla famiglia AWM della norma UL758, presentano differenze marcate in termini di tensione nominale, temperatura di funzionamento, spessore dell’isolante e contesti di utilizzo.

Una selezione errata può comportare un diametro esterno eccessivo del cablaggio, scarsa flessibilità o l’impossibilità di rispettare i requisiti ambientali di funzionamento dell’apparecchiatura. Definire chiaramente le specifiche del cavo fin dalle fasi iniziali del progetto aiuta a contenere i costi di modifiche successive.

Tabella di confronto tra UL1007, UL1015 e UL1571

Voce	UL1007	UL1015	UL1571
Normativa	UL758 AWM Style 1007	UL758 AWM Style 1015	UL758 AWM Style 1571
Tensione nominale	300 V	600 V	30 V
Temperatura nominale	80 °C	105 °C	80 °C
Materiale isolante	PVC	PVC	PVC ultrasottile
Spessore isolante	Medio	Relativamente spesso	Ultrasottile
Diametro esterno finito	Ridotto	Più elevato	Minimo
Flessibilità	Buona	Buona	Ottima
Calibri AWG comuni	18–30AWG	18–30AWG	28–40AWG
Applicazioni tipiche	Cablaggio interno apparecchiature	Linee di alimentazione e zone ad alta temperatura	Schermi LCD, computer portatili, elettronica di consumo

Applicazioni pratiche nei progetti

• L’UL1007 è ideale per il cablaggio interno della maggior parte delle apparecchiature industriali, elettrodomestici e sistemi di controllo automatizzati.
• L’UL1015 viene impiegato solitamente per le linee di alimentazione che richiedono temperature di esercizio elevate o una tensione nominale superiore.
• L’UL1571 trova applicazione soprattutto in prodotti elettronici con spazi ridotti: monitor LCD, stampanti, telecamere, laptop.

La presente comparazione ha solo valore di riferimento per le scelte ingegneristiche standard; la decisione finale deve tenere conto in modo complessivo della struttura del prodotto, del carico di corrente, della temperatura ambientale e delle specifiche del cliente.

Perché la maggior parte dei progetti di cablaggio sceglie l’UL1007?

Nelle attività produttive quotidiane delle fabbriche di cablaggi, l’UL1007 rappresenta una quota significativa dei consumi, e il prezzo non è l’unico motivo di questa scelta.

1. Soddisfa i requisiti di cablaggio interno della maggior parte dei dispositivi

Per applicazioni con tensione nominale massima di 300 V e temperatura di funzionamento continuativa non superiore a 80 °C, l’UL1007 soddisfa le esigenze progettuali equilibrando costi ed efficienza di lavorazione. Applicazioni ricorrenti: armadi di controllo PLC, apparecchiature di automazione, controller per la casa intelligente, driver LED, collegamenti interni di strumenti medicali, display industriali, schede di controllo per piccoli elettrodomestici.

2. Diametro esterno contenuto, facilita il cablaggio interno delle apparecchiature

Rispetto all’isolante più spesso dell’UL1015, l’UL1007 riduce efficacemente il diametro complessivo del cablaggio mantenendo un’adeguata resistenza meccanica. Questo aspetto è particolarmente rilevante per apparecchiature che richiedono cablaggi multipolari o che operano in spazi di installazione limitati. Ad esempio, l’interno di un’unità di controllo può ospitare decine di cablaggi di lunghezze variate: l’utilizzo sistematico di cavi con isolante spesso complicherebbe non solo l’assemblaggio, ma anche la dissipazione termica e gli spazi dedicati alla manutenzione.

3. Processi di lavorazione automatizzati consolidati

L’UL1007 è diffuso da decenni, e la maggior parte delle macchine automatiche per taglio, spellatura e crimpatura dei cavi lo lavora in modo affidabile. Per la produzione seriale questo si traduce in:

• Dimensioni di spellatura più stabili
• Minore tasso di difettosità
• Maggiore efficienza produttiva
• Più semplice mantenimento dell’uniformità tra lotti di produzione

Come scegliere il calibro AWG corretto?

L’AWG (American Wire Gauge, calibro americano dei cavi) è lo standard di misura delle sezioni dei conduttori comunemente adottato in Nord America. Regola fondamentale: più alto è il numero AWG, più piccolo è il diametro del conduttore; più basso è il numero AWG, più grosso è il cavo. Molti ingegneri alle prime esperienze commettono l’errore di pensare che un valore AWG elevato indichi un cavo più grosso: si tratta di un errore molto diffuso.

Riferimento ai calibri UL1007 più comuni

Calibro AWG	Diametro approssimativo conduttore	Corrente consigliata	Applicazioni comuni
30AWG	0,25 mm	≤ 0,8 A	Linee di segnale su schede PCB
28AWG	0,32 mm	≤ 1,4 A	Segnali di comunicazione
26AWG	0,40 mm	≤ 2,2 A	Sensori, linee di controllo
24AWG	0,51 mm	≤ 3,5 A	Apparecchiature di controllo industriale
22AWG	0,64 mm	≤ 5 A	Sistemi di controllo, cavi di alimentazione
20AWG	0,81 mm	≤ 8 A	Alimentazioni a bassa/media potenza
18AWG	1,02 mm	≤ 10 A	Motori, moduli di alimentazione

Nota: i valori di corrente riportati sono riferimenti derivati dalla pratica ingegneristica consolidata. La capacità di trasporto di corrente effettiva dipende da fattori quali lunghezza del conduttore, temperatura ambientale, modalità di installazione, densità del cablaggio e specifiche dell’apparecchiatura; di conseguenza le valutazioni devono essere effettuate basandosi sulle condizioni di funzionamento reali in fase di progettazione.

I criteri di scelta del calibro da parte degli ingegneri

Nella progettazione pratica non si seleziona il calibro basandosi solo sulla corrente, ma valutando contemporaneamente più fattori.

1. Corrente di funzionamento (criterio fondamentale)

Correnti elevate richiedono conduttori più grossi per ridurre la caduta di tensione e la generazione di calore. Esempi:

• Linee di segnale dei pulsanti: 28AWG o 26AWG
• Linee di I/O dei PLC: 24AWG
• Cavi di alimentazione: 22AWG o 20AWG

2. Lunghezza del cavo

Più lungo è il conduttore, maggiore è la sua resistenza elettrica. Se il cablaggio interno dell’apparecchiatura è particolarmente esteso, può essere necessario aumentare la sezione del conduttore – anche con correnti basse – per minimizzare la caduta di tensione.

3. Spazio di installazione

Per dispositivi compatti (strumenti medicali, elettronica di consumo, display industriali), cavi più fini riducono il volume complessivo del cablaggio e aumentano l’efficienza di assemblaggio. Tuttavia, una riduzione eccessiva del calibro compromette la resistenza meccanica: occorre trovare un equilibrio tra i vincoli di spazio e l’affidabilità del prodotto.

4. Specifiche dei connettori abbinati

I terminali dei connettori hanno un intervallo di AWG compatibile definito:

Serie connettore	Intervalli AWG compatibili comuni
JST SH	28–32AWG
JST ZH	26–30AWG
JST PH	24–28 AWG
JST XH	22–26AWG
JST VH	18–22AWG
Molex Mini-Fit	18–24AWG

Se le specifiche del cavo esulano dal campo di progettazione del terminale, anche qualora sia possibile eseguire la crimpatura, l’affidabilità del contatto o la resistenza alla trazione verranno compromesse.

Contesti applicativi comuni dell’UL1007

Sulla base dei progetti gestiti, l’UL1007 trova largo impiego nelle seguenti apparecchiature:

Automazione industriale

Armadi PLC, robot industriali, azionamenti servo, interfacce uomo-macchina (HMI), sensori industriali Caratteristiche d’uso: utilizzo prevalente di cavi 24AWG e 22AWG; compatibilità con connettori JST, Molex, TE e simili; massima attenzione alla stabilità operativa nel lungo termine.

Apparecchiature medicali

Strumenti di analisi, apparecchi ecografici, terminali di visualizzazione medicale, apparecchiature di laboratorio Le apparecchiature medicali richiedono particolare attenzione a:

• Uniformità dei conduttori
• Tracciabilità completa
• Precisione dell’assemblaggio
• Affidabilità duratura Per alcuni progetti medicali è inoltre necessario selezionare materiali conformi a specifiche normative o requisiti ambientali, secondo le indicazioni del cliente.

Sistemi per la casa intelligente

Serrature intelligenti, centrali di sicurezza, illuminazione smart, dispositivi di regolazione climatica. Questi prodotti sono realizzati in grandi volumi produttivi: oltre alle prestazioni tecniche, sono fondamentali l’efficienza di fabbricazione e il controllo dei costi.

Elettronica di consumo

Apparecchi audio, monitor, dispositivi da gioco, piccoli elettrodomestici Nei prodotti con spazi ridotti, i progettisti possono scegliere calibri più fini o altre tipologie di cavi AWM secondo le esigenze strutturali, per bilanciare i vincoli di montaggio e le prestazioni elettriche.

Consigli pratici di ingegneria

Durante lo sviluppo dei cablaggi, se il cliente non ha ancora definito le specifiche del cavo, il nostro team ingegneristico effettua una valutazione preliminare basandosi su corrente nominale, temperatura di funzionamento, spazio di installazione, compatibilità dei connettori e normative del mercato di destinazione, prima di confermare la soluzione finale con il cliente.

Questa consulenza iniziale aggiunge una minima porzione di tempo alla progettazione, ma riduce notevolmente i rischi di modifiche ai prototipi e rilavorazioni durante la produzione seriale, migliorando nel complesso l’efficienza di sviluppo del progetto.

Dal disegno al prodotto finito: realizzazione di un cablaggio UL1007

Molti clienti ritengono che un cablaggio sia semplicemente un insieme di cavi collegati tra loro. In realtà, un cablaggio UL1007 apparentemente semplice prevede diverse fasi di lavorazione, ognuna delle quali influisce sulle prestazioni elettriche,sulla resistenza meccanica e sull’affidabilità nel tempo del prodotto.

Per i progetti di produzione seriale, il ciclo produttivo è composto da queste fasi:

1. Revisione dei disegni ingegneristici
2. Verifica delle materie prime (cavi, connettori, terminali)
3. Realizzazione dei prototipi
4. Taglio e spellatura automatica dei cavi
5. Crimpatura dei terminali
6. Montaggio sui corpi dei connettori
7. Trattamenti post-lavorazione (guaine termorestringenti, manicotti intrecciati, fascette serracavi ecc.)
8. Test di continuità al 100% della produzione
9. Ispezione visiva e imballaggio per la spedizione

Prima dell’avvio della produzione di serie, completiamo sempre la validazione dei prototipi concordando con il cliente le dimensioni chiave, i modelli di connettori, i colori dei cavi e l’orientamento di montaggio, per minimizzare i rischi di rilavorazioni in fase produttiva.

Fase 1: Verifica disegni e distinta materiali (BOM)

Sia per progetti OEM che ODM, la revisione ingegneristica è un passaggio imprescindibile prima dell’inizio della produzione. Il team ingegneristico deve verificare questi elementi:

• Specifiche del cavo (esempio): UL1007, 24AWG, colore nero, rame stagnato. Questi dati definiscono il calibro del cavo, i parametri di crimpatura e le successive modalità di lavorazione.
• Requisiti di lunghezza da confermare: lunghezza totale, lunghezza di spellatura, simmetria tra i due estremi, tolleranze ammesse. Esempio: Lunghezza totale 300 ± 2 mm | Spellatura sinistra 3 mm | Spellatura destra 5 mm. Le tolleranze dimensionali variano per ogni prodotto e devono essere concordate con il cliente nella fase di prototipazione.
• Esempi di modelli di connettore: JST XH2,54, JST PH2,0, Molex KK, TE Micro Match. Gli ingegneri devono controllare non solo il corpo plastico del connettore, ma anche: numero di pin, orientamento dei ganci di blocco, polarità, disposizione dei pin. Molti casi di rilavorazione non derivano da errori di cablaggio, ma da un montaggio invertito del connettore.
• Esempio di abbinamento pin-colore:

Pin	Colore
1	Rosso
2	Nero
3	Giallo
4	Bianco

Una sequenza di colori errata non compromette la continuità elettrica, ma impedisce il corretto montaggio dell’apparecchiatura, venendo classificata solitamente come grave difetto di assemblaggio.

Fase 2: Lavorazione del cavo UL1007

Una volta approvati i disegni, inizia la lavorazione del cavo. Le fabbriche moderne di cablaggi utilizzano macchine completamente automatiche per il taglio e la spellatura, con questi passaggi principali: alimentazione automatica → taglio a lunghezza fissa → spellatura delle estremità → controllo delle lunghezze. Rispetto alla lavorazione manuale, l’automazione migliora l’uniformità e riduce gli errori umani. Tuttavia, anche con macchinari automatici, le dimensioni del primo pezzo prodotto devono essere verificate accuratamente. Elementi da controllare obbligatoriamente: lunghezza totale, lunghezza spellata, presenza di tagli sulle trecce di rame, danni all’isolante in PVC. Se si riscontrano segni marcati o rotture delle trecce sull’isolante, occorre regolare la profondità delle lame prima di proseguire la produzione.

Fase 3: Crimpatura dei terminali – processo critico per l’affidabilità del cablaggio

Molti clienti pensano che una crimpatura salda sia sufficiente per la buona riuscita del lavoro. Al contrario, la crimpatura dei terminali è una delle fasi più critiche della realizzazione dei cablaggi: le prestazioni stabili nel lungo termine del cablaggio dipendono in larga misura dalla qualità della crimpatura.

Ogni terminale presenta due aree di crimpatura distinte:

1. Area di crimpatura del conduttore: garantisce una conduzione elettrica stabile
2. Area di crimpatura dell’isolante: fissa il cavo e riduce la forza di trazione diretta applicata sulle trecce di rame

Qualsiasi anomalia in una delle due aree riduce la durabilità del prodotto.

Perché non esiste uno stampo universale per la crimpatura?

Molti clienti nuovi ci chiedono: «È possibile utilizzare un unico stampo per crimpare tutti i tipi di terminali?» La risposta è quasi sempre negativa. Il motivo è semplice:i terminali di marche e serie differenti hanno dimensioni e strutture diverse (es. JST PH, JST XH, Molex KK, TE Connectivity). Anche se esteticamente simili, le dimensioni di crimpatura non coincidono.

L’utilizzo di stampi non compatibili causa: crimpatura lassa, crimpatura eccessivamente serrata, esposizione delle trecce di rame, rotture del terminale, aumento della resistenza di contatto. Per la produzione seriale vengono quindi realizzati stampi dedicati per ogni tipologia di terminale, e l’altezza di crimpatura viene regolata in funzione del calibro AWG del cavo.

Condivisione di esperienza ingegneristica: rivalutare obbligatoriamente i parametri di crimpatura in caso di variazione dell’AWG

Durante lo sviluppo di un cablaggio per un progetto di controllo industriale, era stato inizialmente adottato un cavo UL1007 da 26 AWG in rame stagnato. I prototipi funzionavano correttamente nei test preliminari, ma alcuni campioni non superavano le verifiche interne di resistenza alla trazione. Il team ingegneristico ha riesaminato le specifiche del cavo, il modello di terminale e l’altezza di crimpatura, modificando il progetto con cavo UL1007 24AWG e ottimizzando i parametri di crimpatura. Dopo la nuova validazione, sia la ritenzione del conduttore che l’uniformità della crimpatura sono migliorate, per cui la versione modificata è stata adottata per la produzione successiva.

Importante: il caso riportato rappresenta solo una validazione interna di processo e non implica che tutti i cavi 26AWG presentino problematiche analoghe. La selezione effettiva dei componenti deve derivare da una valutazione complessiva delle specifiche dei terminali, dei disegni del cliente, dei requisiti prestazionali e delle normative vigenti. Questo iter di validazione e ottimizzazione nella fase di prototipazione è una pratica consolidata nello sviluppo della maggior parte dei cablaggi.

Fase 4: Montaggio dei connettori

Al termine della crimpatura si procede all’inserimento dei terminali all’interno del corpo plastico del connettore. Anche se il processo sembra semplice, occorre prestare attenzione a diversi dettagli: corretto ordine dei pin, uniformità dell’orientamento dei meccanismi di blocco, completo aggancio dei terminali, rischio di estrazione involontaria dei terminali. Gli operatori eseguono solitamente una leggera trazione di verifica per assicurarsi che il terminale sia scattato correttamente nella posizione di blocco. Per connettori con un elevato numero di pin si utilizzano anche attrezzi ausiliari di posizionamento per ridurre gli errori di montaggio.

Fase 5: Trattamenti post-lavorazione dei cablaggi

In base all’ambiente di utilizzo del prodotto, i cablaggi UL1007 possono ricevere diversi trattamenti protettivi:

• Guaine termorestringenti: principalmente utilizzate per rinforzare l’isolamento, fissare le derivazioni del cablaggio, migliorare l’estetica del fascio cavi
• Manicotti intrecciati: adatti per apparecchiature industriali, macchinari automatizzati, cablaggi per robot; aumentano la resistenza all’abrasione mantenendo ordinati i fasci di cavi
• Tubi corrugati: diffusi nei cablaggi automobilistici, macchinari da cantiere, apparecchiature esterne; la loro funzione principale è fornire una maggiore protezione meccanica

Fase 6: Test elettrici al 100% della produzione

Nella produzione seriale, la sola ispezione visiva manuale non garantisce la conformità di ogni singolo cablaggio. Per questo motivo tutti i prodotti finiti vengono sottoposti a test elettrici comprendenti: test di continuità, verifica di circuiti aperti, verifica di cortocircuiti, controllo della mappatura dei pin. Per progetti con requisiti specifici del cliente si aggiungono anche: prova di rigidità dielettrica (prova ad alta tensione Hi-Pot), misura della resistenza di isolamento, misura della resistenza di contatto. I test da eseguire e i criteri di accettazione vengono definiti secondo le specifiche tecniche del cliente e le esigenze di funzionamento del prodotto.

Perché la validazione dei prototipi vale più della rilavorazione massiva?

Nel processo di realizzazione dei cablaggi consigliamo sempre ai clienti di approvare definitivamente i prototipi prima dell’avvio della produzione seriale. Il motivo è intuitivo: individuare anomalie e modificare la progettazione nella fase di prototipazione ha costi molto inferiori rispetto alla rilavorazione di intere partite di prodotto finito.

Grazie alla validazione dei prototipi il team ingegneristico verifica ulteriormente:

• l’adeguatezza delle specifiche del cavo
• la correttezza della scelta dei connettori
• la solidità della crimpatura dei terminali
• la compatibilità con gli spazi di montaggio
• la ripetibilità del processo nella produzione di serie

Per forniture a lungo termine, questa validazione preliminare migliora l’uniformità del prodotto e riduce i rischi nelle fasi produttive successive.

Controllo qualità lungo tutto il ciclo produttivo

Per garantire l’uniformità dei cablaggi UL1007, le fabbriche strutturate implementano un sistema di controllo qualità trasversale su tutto il processo produttivo, invece di limitarsi ai soli controlli pre-spedizione.

Le fasi di controllo standard sono:

1. Controllo materie prime in ingresso
2. Controllo del primo pezzo prodotto (FAI)
3. Controlli durante il processo di lavorazione
4. Controllo finale del prodotto finito

Sulle materie prime si verifica la corrispondenza delle specifiche del cavo, del calibro AWG dei connettori, dei terminali e dei colori con la distinta materiali (BOM). Per i prototipi si controllano lunghezze, dimensioni di spellatura, mappatura dei pin e orientamento di montaggio, intercettando eventuali difetti prima della produzione di serie.

Verifica della qualità della crimpatura

La qualità della crimpatura influisce direttamente sulla resistenza meccanica e sull’affidabilità elettrica del cablaggio. Nella fase di sviluppo dei cablaggi vengono eseguite queste verifiche:

• Prova di trazione: verifica che la forza di ritenzione del terminale rispetti i valori richiesti
• Analisi della sezione trasversale della crimpatura: verifica lo stato di compressione del conduttore, assenza di rotture delle trecce o vuoti interni
• Test di continuità: verifica la conduzione elettrica, la mappatura dei pin e l’assenza di cortocircuiti
• Ispezione visiva: controllo orientamento connettori, blocco dei terminali, colori dei cavi e aspetto generale

I test e i criteri di accettazione variano in base alle esigenze del cliente; l’esecuzione finale deve attenersi alle schede tecniche del prodotto.

Normative comuni per i cablaggi UL1007

Di seguito le normative internazionali più consultate durante la progettazione e la fabbricazione dei cablaggi:

Normativa	Finalità
UL758	Specifica dei cavi AWM per apparecchiature
UL1581	Metodi di prova elettrici e di resistenza alla fiamma per i conduttori
IPC/WHMA-A-620	Criteri di accettazione per crimpatura, saldatura e aspetto dei cablaggi
RoHS	Restrizione delle sostanze pericolose nei prodotti elettrici ed elettronici
REACH	Regolamento europeo sulle sostanze chimiche

Non tutte queste normative sono obbligatorie contemporaneamente per ogni progetto, ma costituiscono riferimenti imprescindibili nelle specifiche di acquisto dei clienti che esportano verso Nord America o Europa.

Validazione ingegneristica

Nella fase di prototipazione dei cablaggi, il team ingegneristico svolge verifiche interne su diversi abbinamenti di calibri AWG e terminali, oltre che sui parametri di crimpatura: confronto dei risultati di crimpatura con vari AWG, ottimizzazione delle altezze di crimpatura, valutazione di soluzioni alternative di connettori.

Queste attività di validazione hanno solo lo scopo di ottimizzare i processi e sviluppare i prototipi, e non sostituiscono la certificazione finale del prodotto. Prima della produzione seriale è obbligatoria una verifica definitiva basata sui disegni del cliente, sull’ambiente di utilizzo reale e sulle normative di settore applicabili.

Domande frequenti

D1: L’UL1007 può essere utilizzato all’esterno?

Generalmente non è consigliato. L’UL1007 è studiato esclusivamente per il cablaggio interno delle apparecchiature; gli ambienti esterni richiedono cavi con maggiore resistenza ai raggi UV e agli agenti atmosferici.

D2: Come scegliere tra UL1007 e UL1015?

Scegli l’UL1015 se l’apparecchiatura lavora ad alte temperature o richiede una tensione nominale di 600 V. Per il cablaggio interno di apparecchiature standard l’UL1007 soddisfa normalmente tutte le esigenze.

D3: Quali sono i calibri AWG più diffusi per l’UL1007?

Nel settore industriale i calibri più comuni sono 24 AWG, 22 AWG e 20 AWG; la scelta finale deve derivare da una valutazione complessiva del fabbisogno di corrente, dei connettori utilizzati e degli spazi di installazione.

D4: Quali connettori sono compatibili con il cavo UL1007?



Le marche principali sono JST, Molex e TE Connectivity, con le serie XH, PH, ZH, VH, SM e altre. La selezione finale deve essere coerente con l’intervallo AWG previsto dai singoli terminali.
