Cavi in fibra ottica per droni: tipi, vantaggi, applicazioni e guida alla selezione

Un drone captivo ha un requisito di cavo diverso da un sistema aeroportato convenzionale. Il cavo di ancoraggio deve trasportare dati in modo affidabile aggiungendo il minor peso e carico aerodinamico possibile. In ambienti ad alto EMI, le connessioni RF convenzionali spesso faticano a mantenere una comunicazione stabile, il che crea limitazioni operative per missioni con droni industriali e di emergenza. I cavi di ancoraggio in fibra ottica affrontano questi punti critici pratici utilizzando la trasmissione ottica invece della trasmissione dati elettrica. A seconda della progettazione del sistema, offrono elevate velocità di dati, bassa perdita ottica, immunità EMI e lunghe distanze di trasmissione. Le varianti ibride integrano inoltre conduttori di alimentazione in rame per supportare un'alimentazione continua da terra per un funzionamento prolungato del drone.

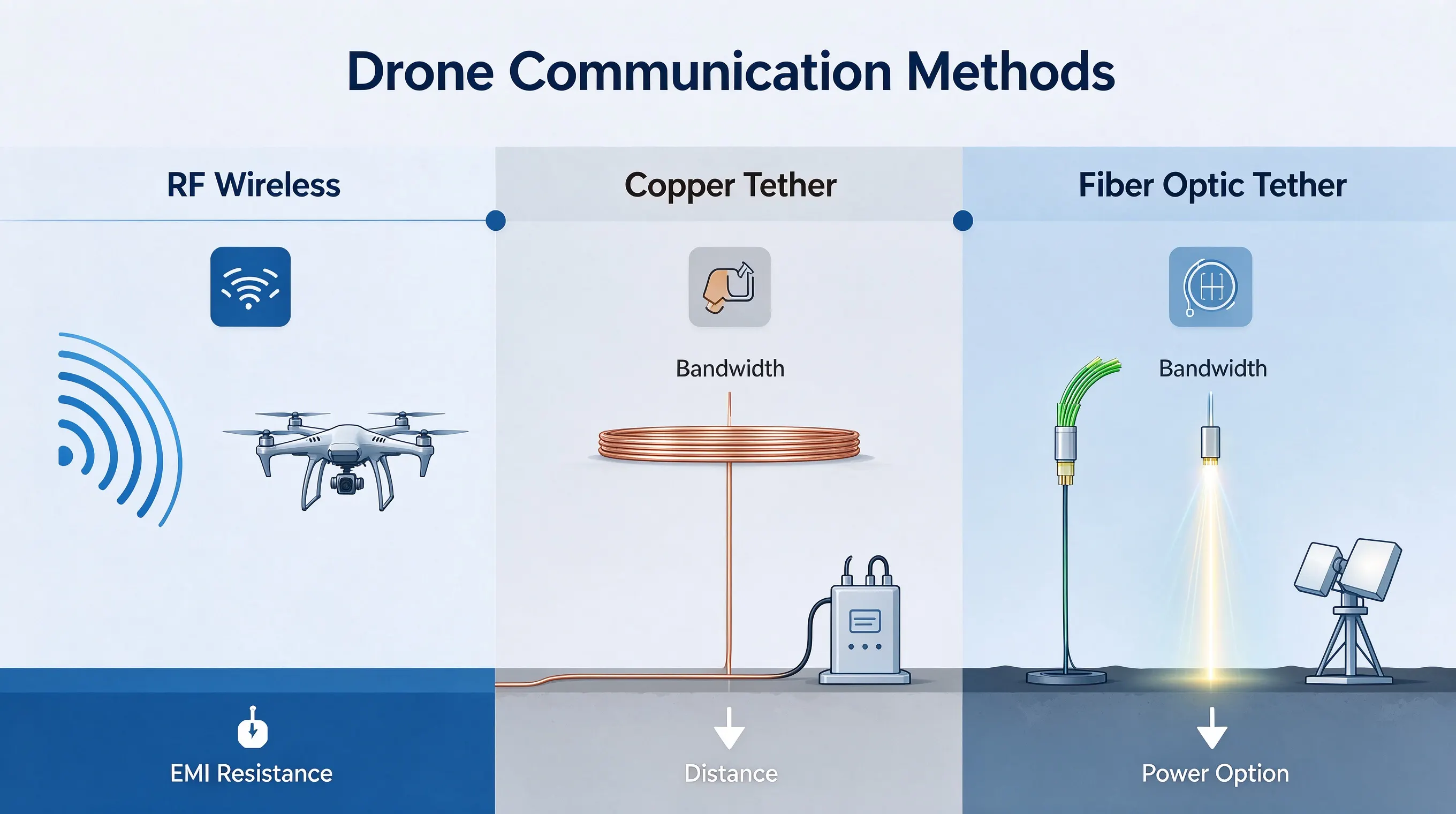

1. Comunicazione drone in fibra ottica vs. RF e rame

Le soluzioni wireless RF e di ancoraggio basate su rame rimangono pratiche per molte applicazioni di droni, mentre i sistemi professionali possono richiedere larghezza di banda maggiore, distanze di trasmissione più lunghe, maggiore resistenza EMI o funzionamento di durata prolungata. L'ancoraggio in fibra ottica non è adatto a tutti i sistemi di droni. I suoi principali vantaggi diventano rilevanti quando larghezza di banda, resistenza EMI, distanza di trasmissione o tempo di funzionamento captivo sono requisiti di progettazione chiave. Il seguente confronto delinea le differenze operative fondamentali tra le tre comuni architetture di comunicazione per droni:

Parametro	RF wireless	Ancoraggio in rame	Ancoraggio in fibra ottica
Resistenza EMI	Limitata (vulnerabile a interferenze di campo e rumore di spettro)	Moderata/Bassa (soggetta a diafonia elettromagnetica e rumore)	Eccellente (la fibra ottica è intrinsecamente immune ai EMI)
Radiazione RF	Sì (i segnali di trasmissione wireless sono rilevabili)	No	Nessun segnale RF viene irradiato dalla fibra stessa
Larghezza di banda dati	Bassa a media (limitata dai limiti di spettro con licenza/senza licenza)	Media ad alta, a seconda del design del conduttore, della lunghezza del cavo, della schermatura e del protocollo di trasmissione	Molto alta (supporta video HD multi-stream e carichi utili di sensori)
Distanza di trasmissione	Variabile; influenzata da frequenza, configurazione dell'antenna, potenza di trasmissione, terreno e interferenze	Corta a media (la degradazione del segnale aumenta con la lunghezza)	Capacità a lungo raggio (ottimizzata per operazioni aeree captive prolungate)
Peso del cavo	Nessun cavo fisico richiesto	Alto (i pesanti conduttori in rame aumentano il carico utile del drone)	Basso (la costruzione leggera minimizza il carico di volo)
Cavo fisico richiesto	No	Sì	Sì
Supporto trasmissione energia	No	Sì (consegna integrata di energia e segnale)	No (fibra standard; alimentazione disponibile tramite personalizzazione di cavo ibrido)
Caso d'uso tipico	Volo non captivo, telemetria generale, collegamenti video	Consegna di energia e trasmissione dati elettrici in sistemi captivi	Droni captivi industriali, rilevamento, ispezione ad alta precisione

2. Tipi di cavi in fibra ottica per droni

I cavi di ancoraggio ottico per droni sono classificati per specifica della fibra, rinforzo strutturale e configurazione funzionale. L'abbinamento del tipo di cavo corretto ai requisiti della missione garantisce trasmissione affidabile, durabilità meccanica e prestazioni costanti in varie condizioni di volo e configurazioni di carico utile.

1. Ancoraggio in fibra monomodale

Gli ancoraggi in fibra monomodale presentano una struttura del nucleo compatta progettata per una bassa attenuazione ottica su lunghe distanze. Questo tipo di fibra è ampiamente utilizzato per ispezioni a lungo raggio all'aperto, rilevamenti aerei e missioni di monitoraggio remoto che richiedono prestazioni del segnale costanti su raggi di volo estesi. Se abbinata a ricetrasmettitori compatibili e budget di potenza ottica calibrati, la fibra monomodale mantiene una trasmissione dati stabile con perdita di segnale minima su lunghe lunghezze di ancoraggio.

2. Ancoraggio in fibra multimodale

La fibra multimodale ha un nucleo più grande ed è generalmente utilizzata su distanze più brevi. Può essere una scelta pratica per strutture indoor o altre applicazioni in cui la lunghezza dell'ancoraggio è limitata, specialmente quando ricetrasmettitori multimodali compatibili fanno già parte della configurazione del sistema esistente. Questa opzione offre un throughput adeguato per operazioni professionali con droni a distanza ravvicinata a un costo di sistema inferiore.

3. Ancoraggio solo fibra

In un ancoraggio solo fibra, il cavo trasporta dati ottici ma non energia elettrica. La costruzione più semplice mantiene bassi la massa e il diametro del cavo, riducendo il peso in volo e la resistenza aerodinamica. Questo design si adatta a missioni di breve e media durata che si basano sulla batteria a bordo del drone, supportando funzioni principali come telemetria di volo, streaming video ad alta definizione e raccolta dati multi-sensore.

4. Ancoraggio ibrido fibra-energia

Un ancoraggio ibrido aggiunge conduttori in rame isolati al nucleo in fibra ottica, consentendo a un singolo cavo di gestire sia la trasmissione di dati ottici ad alta velocità che la consegna continua di energia da terra. Questo design integrato riduce la dipendenza dalle batterie a bordo del drone, supportando volo stazionario prolungato e monitoraggio a punto fisso quando è disponibile un'alimentazione stabile da terra. Combina la resistenza EMI dei collegamenti dati ottici con l'alimentazione cablata per operazioni sul campo a ciclo lungo.

5. Ancoraggio in fibra rinforzato ad alta resistenza

Per gli ancoraggi aeroportati, il carico di trazione e lo stress di flessione ripetuto sono molto più frequenti rispetto alle installazioni di cavi fissi a terra. Gli ancoraggi in fibra rinforzati per droni integrano membri di resistenza in aramide per aumentare la resilienza alla trazione, la tolleranza alla flessione e la resistenza all'abrasione. La struttura meccanica migliorata resiste alle fluttuazioni del vento e ai cicli di tensione continui, preservando l'integrità del cavo durante operazioni captive di lunga durata.

3. Costruzione dei cavi in fibra ottica per droni

Gli ancoraggi in fibra professionali per droni adottano una struttura composita a strati per bilanciare prestazioni di trasmissione dati, tenacità meccanica e adattabilità ambientale. Gli strati di costruzione principali e le loro funzioni sono mostrati di seguito.

Componente	Funzione principale
Fibra ottica	Trasmette segnali dati ottici ad alta velocità per streaming video, telemetria dei sensori e comunicazione di controllo del volo
Stratti di rivestimento e buffer della fibra	Protegge la fibra ottica nuda da micro-curvature, attrito superficiale e sollecitazioni meccaniche minori
Membro di resistenza in aramide	Fornisce rinforzo primario alla trazione per resistere alla tensione aerea e ai cicli di carico meccanico indotti dal vento
Guaina interna	Isola i componenti interni, riduce l'attrito tra gli strati e migliora la stabilità strutturale
Guaina esterna	Fornisce protezione esterna contro abrasione, umidità, esposizione UV e temperature ambiente variabili
Gruppo connettore	Stabilisce un'interfaccia fisica e ottica stabile tra l'ancoraggio, l'hardware aeroportato e la stazione di controllo a terra
Conduttori in rame (solo ibrido)	Consente il trasferimento continuo di energia a bassa tensione dall'infrastruttura di terra alle piattaforme di droni captivi

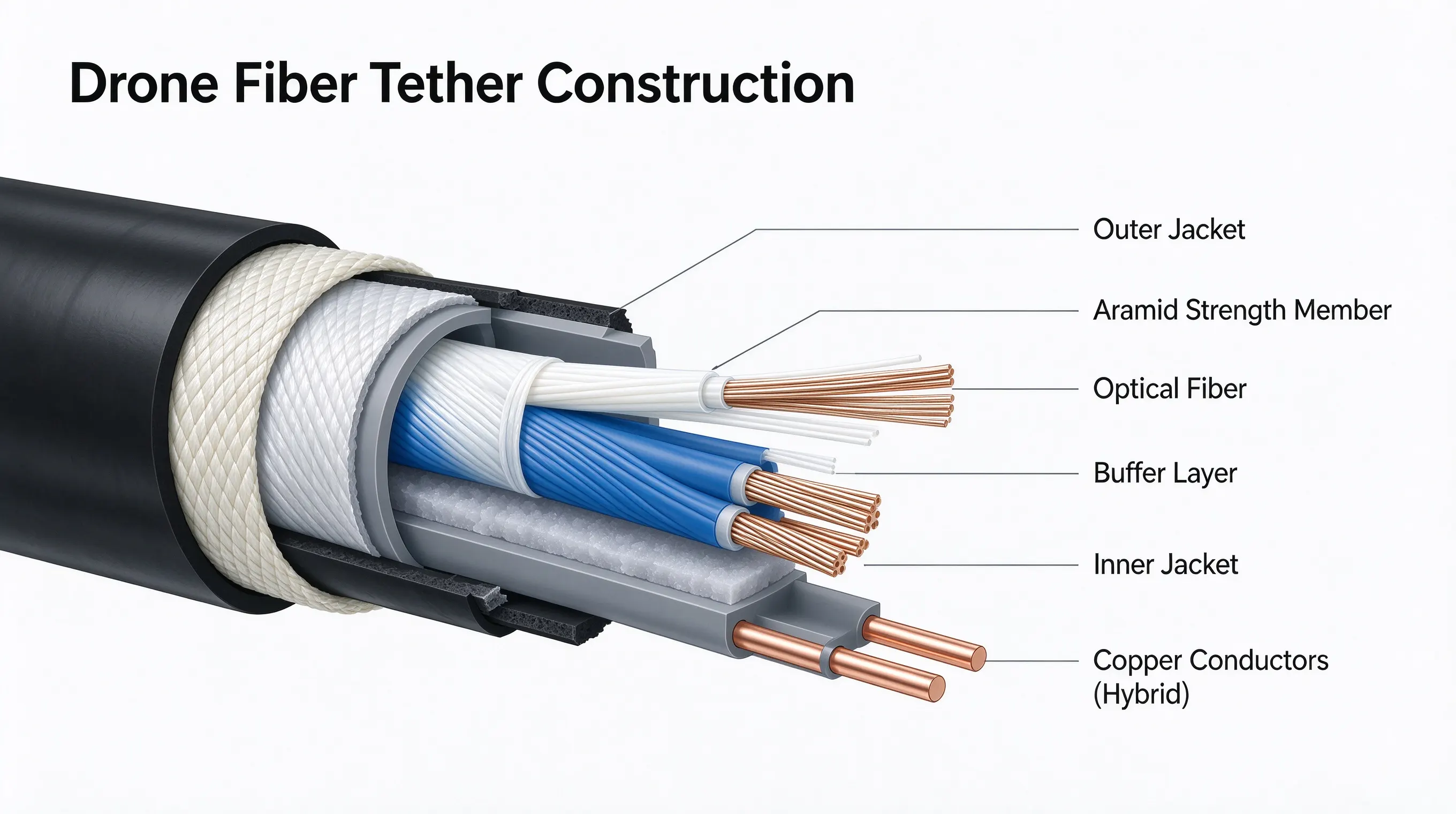

Costruzione ancoraggio in fibra per droni

4. Vantaggi chiave dei cavi di ancoraggio in fibra ottica per droni

1. Trasmissione dati ad alta larghezza di banda per operazioni multi-carico utile

I carichi utili dei droni possono includere telecamere 4K/8K, termocamere, LiDAR e molteplici sensori ambientali. La velocità dati richiesta varia in base al numero di canali di streaming, agli standard di compressione video, al volume di output dei sensori e ai protocolli di comunicazione in uso. I collegamenti basati su fibra possono supportare velocità dati da centinaia di Mbps a Ethernet multi-Gigabit e oltre quando il tipo di fibra, i ricetrasmettitori, i connettori e l'architettura di rete sono correttamente abbinati ai requisiti della missione.

2. Basso ritardo di propagazione per un controllo di volo reattivo

I cavi di ancoraggio ottici producono un ritardo di propagazione del segnale minimo, consentendo telemetria di volo e controllo del carico utile precisi e in tempo reale. Il ritardo a livello di cavo differisce dalla latenza dell'intero sistema; il tempo di risposta end-to-end dipende dalla catena di segnale completa, incluse telecamere, encoder, ricetrasmettitori, hardware di elaborazione e distanza di trasmissione. In applicazioni in cui resistenza EMI, elevata capacità dati e un mezzo di trasmissione fisicamente controllato sono priorità, la fibra offre un percorso di comunicazione più coerente rispetto ai collegamenti wireless RF. Ciò aiuta a mantenere un feedback video reattivo e una comunicazione di controllo durante operazioni aeree dinamiche.

3. Immunità nativa ai EMI e ridotta esposizione RF

A differenza degli ancoraggi in rame che trasmettono segnali elettrici, gli ancoraggi ottici per droni trasportano dati tramite luce attraverso un nucleo in vetro dielettrico. Il mezzo in fibra stesso resiste alle interferenze elettromagnetiche e non emette segnali RF durante il funzionamento, rendendo i collegamenti ottici adatti ad ambienti ad alto EMI come sottostazioni elettriche, impianti industriali e campi elettromagnetici urbani densi. Poiché la trasmissione ottica non irradia energia RF dal mezzo del cavo, può ridurre l'esposizione ai metodi di intercettazione RF convenzionali e migliora la stabilità complessiva dei dati della missione.

4. Costruzione leggera e flessibile per uso aeroportato

Rispetto agli ancoraggi in rame di equivalente resistenza meccanica, gli ancoraggi ottici per droni riducono il peso aeroportato complessivo. Una tipica costruzione leggera combina fibra ottica di piccolo diametro con un membro di resistenza in aramide e una sottile guaina protettiva. Questa struttura tollera flessioni ripetute, cambiamenti di tensione indotti dal vento e abrasione sul campo, mantenendo l'integrità strutturale durante lunghi dispiegamenti del drone.

5. Capacità di trasmissione stabile a lunga distanza

La fibra generalmente fornisce un'attenuazione inferiore rispetto al rame su lunghe distanze di trasmissione. I cavi di ancoraggio in rame subiscono una graduale degradazione del segnale all'aumentare della lunghezza, limitando il raggio operativo. La distanza massima effettiva di ancoraggio per i sistemi in fibra dipende ancora dal tipo di fibra, dalla sensibilità del ricetrasmettitore, dalla qualità del connettore e dal budget di potenza ottica disponibile.

5. Parametri di progettazione chiave per i cavi in fibra ottica per droni

Gli ancoraggi in fibra ottica per droni sono soluzioni ingegnerizzate specifiche per l'applicazione piuttosto che cavi generici pronti all'uso. Tutte le specifiche principali possono essere personalizzate per adattarsi alle dinamiche di volo uniche del drone, alle configurazioni del carico utile e ai profili di sollecitazione meccanica. Come produttore di cablaggi e cavi di ancoraggio ottico personalizzati per droni, adattiamo i progetti ai seguenti parametri chiave di ingegneria e approvvigionamento:

Tipo di fibra: Fibra monomodale per trasmissione aerea a lungo raggio a bassa attenuazione; fibra multimodale per operazioni industriali e indoor a corto raggio ad alta larghezza di banda ed economicamente vantaggiose, selezionate in base ai requisiti specifici di distanza e throughput del progetto.
Numero di fibre: Configurazioni mono-fibra e multi-fibra disponibili per la personalizzazione, corrispondenti ai conteggi dei canali dati richiesti e all'architettura dei connettori per supportare flussi di lavoro di trasmissione video e sensori paralleli.
Resistenza alla trazione: I membri di resistenza in fibra aramidica, incluso il rinforzo di tipo Kevlar ove applicabile, forniscono valori di trazione personalizzabili per resistere alla sospensione aerea sostenuta, ai carichi di raffiche di vento e all'attrito accidentale con il suolo durante le operazioni sul campo.
Raggio di curvatura minimo: La costruzione in fibra ottimizzata per basse curvature tollera flessioni frequenti in volo e avvolgimenti di routine, riducendo la perdita di segnale da micro-curvatura e il rischio di fatica della fibra.
Diametro esterno: Profili di cavo sottili e personalizzabili riducono la resistenza aerodinamica e il peso morto, allineandosi con i limiti di carico utile individuali del drone e i vincoli di assemblaggio interno.
Materiale della guaina: Opzioni di guaina in TPU, LSZH e PE di grado industriale con formulazioni composte personalizzate offrono resistenza migliorata all'abrasione, resistenza alla lacerazione e stabilità all'invecchiamento esterno.
Intervallo di temperatura operativa: Prestazioni termiche personalizzabili tramite rivestimenti in fibra selezionati, strati buffer, composti di guaina e hardware del connettore per adattarsi a condizioni ambientali variabili.
Tipo di connettore: I connettori LC, SC, ST, MPO/MTP e robusti specifici per l'applicazione possono essere selezionati in base all'interfaccia ottica, alle vibrazioni, alla tenuta, ai cicli di accoppiamento e ai requisiti ambientali.
Prestazioni di trasmissione: Specificare la velocità dati richiesta, la perdita di inserzione, la perdita di ritorno e il budget di potenza ottica in base al sistema in fibra e ricetrasmettitore selezionato.

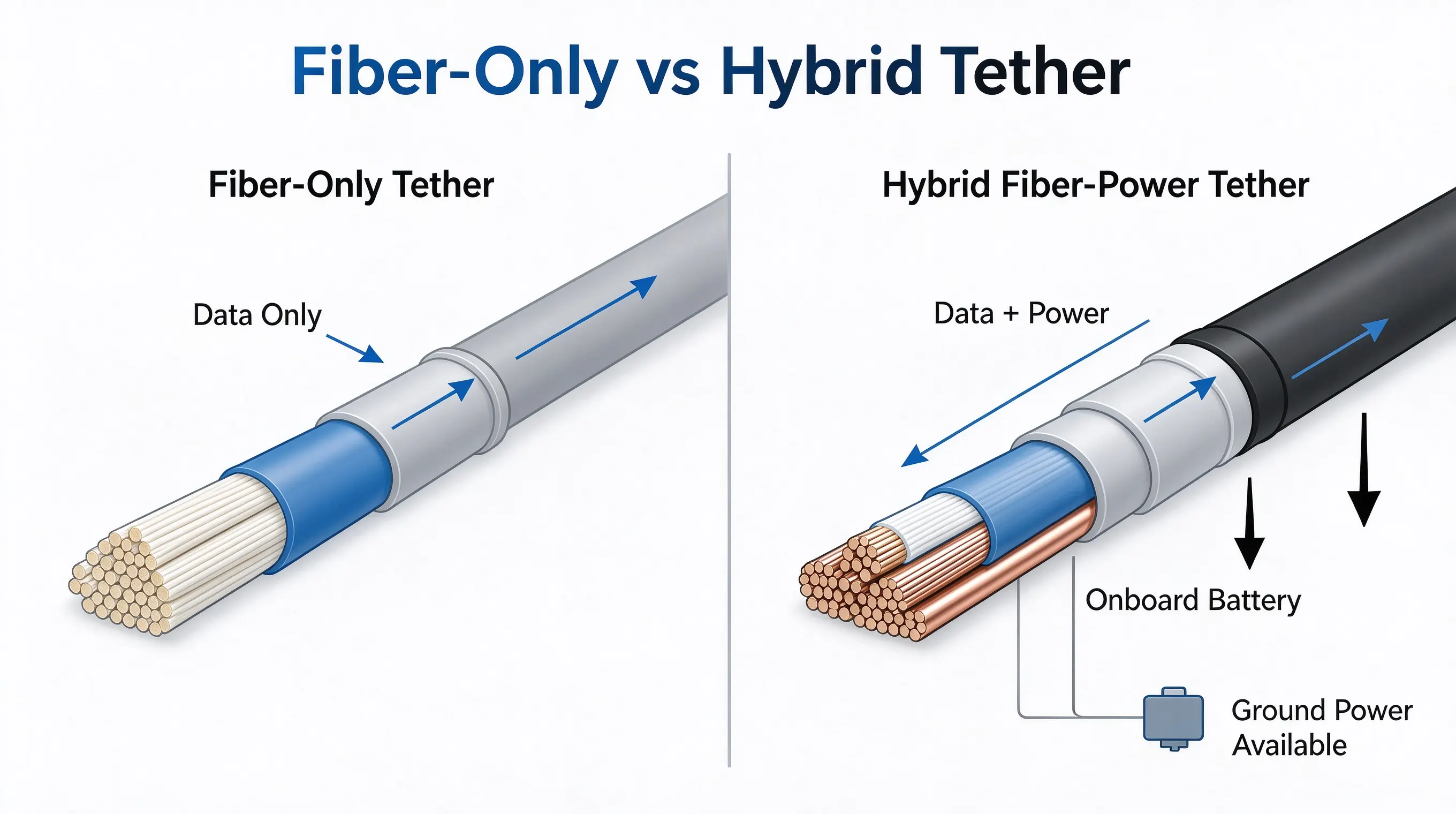

6. Cavi di ancoraggio solo fibra vs. ibridi fibra-energia

Scegliere tra progetti di ancoraggio solo fibra e ibridi fibra-energia è una decisione critica di integrazione del sistema, poiché ogni configurazione serve casi d'uso operativi distinti e affronta vincoli unici di resistenza e alimentazione per i dispiegamenti professionali di droni.

1. Cavi di ancoraggio solo fibra

Scegliere un ancoraggio solo fibra quando minimizzare la massa aeroportata e ridurre il carico di volo è una priorità maggiore rispetto all'alimentazione continua da terra. Gli ancoraggi solo fibra trasportano esclusivamente segnali dati ottici senza conduttori di alimentazione integrati. Il loro profilo ultra-leggero e a bassa resistenza si adatta a missioni di breve e media durata dipendenti dall'alimentazione della batteria a bordo del drone. Questi ancoraggi gestiscono tutti i flussi di lavoro dati primari, inclusa la telemetria di controllo del volo, il monitoraggio video ad alta definizione e la registrazione dati multi-sensore, rendendoli adatti a piattaforme di droni leggere con severe limitazioni di carico utile.

2. Cavi di ancoraggio ibridi fibra-energia

Selezionare un ancoraggio ibrido fibra-energia per scenari operativi di lunga durata che richiedono sia trasmissione dati stabile che supporto continuo di alimentazione da terra. Questo design integra nuclei in fibra ottica e conduttori di alimentazione in rame isolati in un'unica guaina esterna, consentendo la consegna simultanea di dati ed energia. Riduce la dipendenza dalle batterie a bordo del drone e supporta volo stazionario prolungato e monitoraggio a punto fisso, rendendolo adatto per ispezione industriale, risposta alle emergenze e altre attività sul campo a ciclo lungo.

7. Applicazioni dei cavi in fibra ottica per droni

1. Ispezione di infrastrutture e industriale

I droni captivi dotati di ancoraggi in fibra ottica possono supportare flussi di lavoro di ispezione di infrastrutture critiche, inclusa la pattuglia di linee elettriche, l'audit delle pale delle turbine eoliche, il monitoraggio di gasdotti petrolchimici e le valutazioni di sicurezza strutturale di edifici alti. Il profilo di trasmissione ad alta larghezza di banda e bassa perdita supporta streaming video 4K/8K in tempo reale stabile, consentendo ai team di ingegneria di identificare crepe superficiali, corrosione, hardware allentato e altri difetti strutturali visibili.

2. Risposta alle emergenze e soccorso in caso di calamità

Le zone disastrate come strutture crollate, siti di frane e aree colpite da inondazioni presentano spesso copertura wireless RF bloccata o degradata. I sistemi di ancoraggio ottico per droni forniscono un collegamento dati fisico stabile con bassa suscettibilità alle interferenze RF, fornendo informazioni in tempo reale sul sito per supportare il coordinamento dei soccorsi, la localizzazione dei sopravvissuti e la valutazione dei danni post-evento. Il collegamento ottico cablato funziona in modo affidabile in ambienti congestionati da RF o difficili per la comunicazione.

3. Mappatura e rilevamento

I droni per mappatura aerea e rilevamento geodetico generano grandi volumi di dati di nuvole di punti LiDAR e immagini panoramiche ad alta risoluzione. Questi set di dati richiedono una trasmissione affidabile ad alto throughput per evitare perdita di dati o interruzione di fotogrammi durante la raccolta. I cavi ottici per droni supportano il trasferimento continuo di dati ad alto volume per flussi di lavoro di rilevamento e mappatura sul campo.

4. Sicurezza e difesa

La congestione dello spettro RF e le interferenze di segnale sono problemi comuni in ambienti operativi complessi. I sistemi di droni con ancoraggio in fibra non producono radiazioni RF e resistono alle perturbazioni elettromagnetiche, consentendo una sorveglianza video in tempo reale stabile e la condivisione di dati situazionali. Il collegamento di trasmissione a bassa firma e fisicamente captivo è adatto per applicazioni di monitoraggio della sicurezza e sorveglianza perimetrale.

5. Monitoraggio ambientale industriale

I siti industriali—incluse fabbriche, porti e miniere sotterranee—possono contenere un rumore elettromagnetico significativo da motori, azionamenti e altre apparecchiature meccaniche. La comunicazione ottica evita l'accoppiamento di segnali elettrici nella fibra stessa, rendendola adatta per il monitoraggio ambientale basato su droni e l'ispezione delle apparecchiature in queste condizioni ad alta interferenza.

8. Come selezionare un cavo in fibra ottica per un drone

Una corretta selezione del cavo influisce direttamente sulla stabilità del sistema di drone captivo, sulla durata utile e sulla capacità della missione. Basato sui requisiti dell'applicazione e sull'esperienza produttiva, il seguente quadro di selezione strutturato aiuta a specificare soluzioni di ancoraggio ottico appropriate per dispiegamenti professionali di droni:

Confermare la distanza di trasmissione: Selezionare fibra monomodale per distanze di trasmissione più lunghe dove una bassa attenuazione è importante, dopo aver confermato la compatibilità del ricetrasmettitore e il budget di potenza ottica disponibile. Utilizzare fibra multimodale per sistemi a distanza più breve progettati attorno a ricetrasmettitori multimodali compatibili.
Abbinare la larghezza di banda richiesta: Specificare la larghezza di banda del cavo in base ai requisiti del carico utile a bordo, inclusa la risoluzione della telecamera, il numero di sensori e il volume dei canali di streaming concorrenti per evitare colli di bottiglia nel throughput dei dati.
Definire i requisiti meccanici: Personalizzare la resistenza alla trazione e il raggio di curvatura minimo in base alla dinamica di volo, al carico del vento tipico e alle condizioni di abrasione sul sito.
Selezionare il materiale della guaina appropriato: Implementare guaine ignifughe LSZH per ambienti interni e sensibili al fuoco; utilizzare guaine in TPU ad alta tenacità per applicazioni esterne, ad alta usura e a temperature estreme.
Specificare il grado del connettore: Integrare connettori industriali impermeabili e antivibrazione abbinati agli standard di interfaccia del drone e della stazione di terra per una stabilità di connessione a lungo termine.
Determinare la configurazione di alimentazione: Specificare ancoraggi ibridi fibra-energia per operazioni a ciclo lungo a durata continua; implementare cavi leggeri solo fibra per missioni a breve resistenza e sensibili al carico utile.
Verificare la compatibilità ambientale: Adattare la resilienza termica, la resistenza all'umidità e la stabilità UV per corrispondere alle condizioni operative in alta quota, deserto, costa o officina industriale.

9. Vantaggi di produzione di cavi in fibra ottica personalizzati per droni

Gli ancoraggi in fibra per droni richiedono specifiche meccaniche e ottiche diverse dai cavi di comunicazione standard, a causa di flessioni ripetute, tensione variabile e limiti di peso aeroportato. Personalizziamo il numero di fibre, il diametro del cavo, il rinforzo alla trazione, il materiale della guaina, la configurazione del connettore e l'integrazione di energia ibrida per corrispondere a piattaforme di droni e ambienti operativi specifici.

I progetti personalizzati si adattano a lunghe distanze di trasmissione, ampi cicli di temperatura, elevate sollecitazioni meccaniche e requisiti di bassa esposizione RF. Tutti i gruppi di cavi finiti vengono sottoposti a validazione delle prestazioni standard, inclusi cicli di trazione, flessione ripetuta, invecchiamento termico e test di attenuazione ottica per garantire prestazioni costanti sul campo.

Rispetto ai cavi generici pronti all'uso, i progetti specifici per l'applicazione consentono di adattare le dimensioni del cavo, il rinforzo alla trazione, la configurazione del connettore e la protezione ambientale alla piattaforma di drone reale e alle condizioni operative.

10. FAQ sui cavi in fibra ottica per droni

1. I cavi in fibra ottica per droni sono completamente immuni a tutte le interferenze di campo?

La fibra ottica stessa è intrinsecamente immune ai EMI e non irradia segnali RF. Tuttavia, il sistema di comunicazione completo del drone—inclusi connettori, ricetrasmettitori, elettronica di potenza e hardware di elaborazione a bordo—può ancora essere influenzato da un'intensa attività di campo elettromagnetico in ambienti operativi complessi.

2. Qual è la differenza principale tra ancoraggi solo fibra e ibridi per droni?

Gli ancoraggi solo fibra sono cavi leggeri dedicati ai dati, ottimizzati per voli di droni a breve resistenza alimentati a batteria. Gli ancoraggi ibridi fibra-energia integrano conduttori ottici e in rame per consentire la consegna continua di energia da terra, supportando attività di volo stazionario prolungato e monitoraggio sul campo a ciclo lungo.

3. Quale tipo di fibra è migliore per i sistemi di droni captivi?

La fibra monomodale è spesso preferita per applicazioni a lunga distanza all'aperto che richiedono bassa attenuazione del segnale. La fibra multimodale fornisce prestazioni ad alta larghezza di banda economicamente vantaggiose per il monitoraggio industriale indoor a corto raggio e scenari operativi ravvicinati.

4. Gli ancoraggi in fibra ottica riducono l'autonomia di volo del drone?

I cavi in fibra per droni personalizzati professionalmente sono più leggeri degli ancoraggi in rame di prestazioni equivalenti, riducendo la massa totale del cavo. A seconda del diametro del cavo e della geometria dell'ancoraggio, questi progetti possono anche ridurre la resistenza aerodinamica. Per i sistemi di ancoraggio ibridi, l'alimentazione continua da terra riduce la dipendenza dalle batterie a bordo, estendendo la durata operativa effettiva per le missioni captive.

5. I cavi in fibra ottica possono alimentare un drone?

La fibra ottica standard trasporta dati, non energia elettrica. Se il drone richiede alimentazione continua dalla stazione di terra, è necessario un ancoraggio ibrido fibra-energia con conduttori in rame integrati per supportare la trasmissione simultanea di dati e la consegna di energia da terra.

6. Quanto lontano può trasmettere dati un ancoraggio in fibra ottica per droni?

La distanza di trasmissione dipende dal tipo di fibra, dalle specifiche del ricetrasmettitore, dalla perdita del connettore, dalla perdita di giunzione e dal budget di potenza ottica disponibile. La fibra monomodale è generalmente selezionata per sistemi a distanza maggiore che richiedono bassa attenuazione del segnale, mentre la fibra multimodale è tipicamente utilizzata per applicazioni a distanza più breve abbinate a ricetrasmettitori multimodali compatibili.

11. Conclusione

I cavi di ancoraggio in fibra ottica sono utili quando un sistema di droni richiede elevata capacità dati, immunità EMI, bassa attenuazione ottica o lunghe distanze di trasmissione. I progetti solo fibra e ibridi servono requisiti distinti di alimentazione e peso, mentre la costruzione del cavo deve essere adattata al carico di trazione, ai limiti di flessione, alle condizioni ambientali e alla compatibilità dei connettori.

Per i progetti di ancoraggi personalizzati per droni, questi parametri principali dovrebbero essere definiti insieme alla piattaforma del drone, alla configurazione del carico utile, alle specifiche della stazione di terra e all'ambiente operativo previsto per ottenere prestazioni di sistema affidabili e adatte alla missione.
