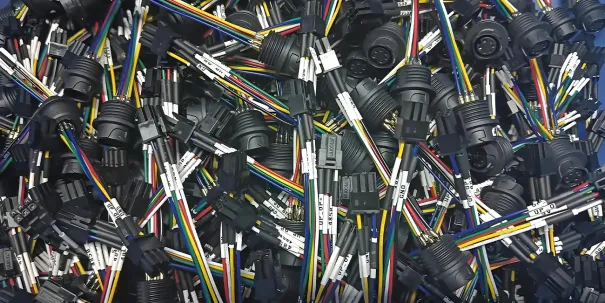

Che cosa è un Wire Harness? Analisi di applicazione e struttura

Man mano che i moderni sistemi elettronici e industriali diventano sempre più complessi, il cablaggio è diventato un componente indispensabile per il cablaggio sicuro e affidabile e la distribuzione del segnale / potenza. Assemblea di Wire HarnessUn sito custom wire-harness sotto Kaweei, fornisce soluzioni di harnessing su misura nei settori automobilistico, industriale, medico e delle comunicazioni. Questo articolo spiega cos'è un arnés di fili, come viene costruito, dove viene utilizzato e perché è importante.

1. Che cosa è un Wire Harness?

Un harness di cavi (chiamato anche harness di cavi o assemblaggio di cavi) è un fascio organizzato di cavi, cavi e componenti associati assemblati per trasmettere potenza e segnali tra dispositivi o moduli. I suoi scopi principali sono mantenere il cablaggio ordinato, proteggere i conduttori da danni meccanici e ambientali, semplificare l'installazione e la manutenzione e migliorare l'affidabilità del sistema. Per la sicurezza dei cablaggi delle macchine e delle apparecchiature elettriche, standard come IEC 60204 - 1 Guida pratiche e requisiti di cablaggio.

2. Struttura di base di un wire harness

Un tipico arnés di fili comprende diversi strati ed elementi:

Conduttore (wire / core): l'elemento metallico (di solito rame o alluminio) che porta corrente o segnali.

Isolamento: polimero o altri materiali isolanti che circondano i conduttori per evitare cortocircuiti e fornire protezione meccanica.

I connettori: componenti plug-and - socket che consentono di collegare o scollegare moduli o dispositivi in modo sicuro.

Gaffina / strato protettivo esterno: una giacca o condotto che protegge da abrasione, sostanze chimiche, umidità e calore.

Shielding (se necessario): tresse o foglio di metallo per ridurre le interferenze elettromagnetiche (EMI).

La selezione dei materiali (tipo di isolamento, rivestimento, placcatura sui terminali, materiali di sigillazione) è scelto per soddisfare le esigenze di temperatura di funzionamento, esposizione chimica, retardante di fiamma e sigillazione ambientale. Le pratiche di cablaggio degli apparecchi e delle attrezzature sono spesso testate / certificate rispetto agli standard UL come il materiale di cablaggio degli apparecchi di UL (UL 758) e servizi UL correlati.

3. Campi di applicazione per Wire Harness

Gli arni di fili sono ampiamente utilizzati in tutte le industrie, tra cui:

Automotive: armature per motori, illuminazione, airbag, infotainment e distribuzione di energia.

Automazione industriale: macchinari di fabbrica, celle robotiche e armadi di controllo.

Dispositivi medici: macchine per l'imaging, monitor e apparecchiature diagnostiche (quando possono essere richiesti l'affidabilità e materiali biocompatibili).

Telecomunicazioni e elettronica di consumo: stazioni base, server, elettrodomestici.

Difesa e aerospaziale (quando soddisfano le specifiche militari): arni robusti per ambienti difficili (vedi Il MIL-SPEC repository).

4. Componenti principali dell 'assemblaggio wiring harness

I componenti principali di un assemblaggio di cablaggi sono costituiti da molteplici parti chiave che collettivamente garantiscono il suo funzionamento stabile e la realizzazione funzionale. Tra questi, cavi e cavi servono come vettori di trasmissione di base. Sono personalizzati in strutture a conduttore mono-core o multi-core in base alle reali esigenze di corrente e segnale, adattandosi alle esigenze di trasmissione in diversi scenari. I terminali, come accessori di connessione finale, vengono lavorati attraverso tecniche di crimpaggio o saldatura, garantendo efficacemente un contatto stretto tra i cavi e i connettori o il telaio, garantendo così una trasmissione stabile di corrente e segnali. I connettori, come interfacce di docking modulari, sono disponibili in varie forme, come quelli rotondi, rettangolari, montati su pannello e sigillati per tipi automobilistici adatti ad ambienti speciali, soddisfacendo in modo flessibile le esigenze di docking tra dispositivi diversi. Gli strati protettivi e i componenti di schermatura sono cruciali, tra cui gabbine, trincee, fogli, maniche e guarnizioni. Essi non solo forniscono una buona protezione per la struttura interna, ma anche controllare efficacemente l'interferenza elettromagnetica (EMI) per impedire che le interferenze esterne influenzino il normale funzionamento del cablaggio. Inoltre, i legami dei cavi e l'hardware di cablaggio, inclusi i legami dei cavi, le pinze, i condotti e i canali, vengono utilizzati principalmente per organizzare e proteggere il cablaggio, assicurandosi che rimanga pulito e ordinato durante l'installazione e l'uso e prevenendo malfunzionamenti causati da allentamento o altri problemi.

5. Come funzionano insieme i componenti del harness

Il conduttore trasporta il segnale elettrico; l'isolamento lo protegge; terminali e connettori formano giunzioni elettriche e meccaniche affidabili; lo schermo previene le interferenze; e gli strati protettivi più l'hardware di routing proteggono l'intero assemblaggio da sollecitazioni meccaniche, e, e abrasione. Gli arni ben progettati semplificano l'assemblaggio, riducono i tempi di installazione e facilitano la risoluzione dei problemi, il che contribuisce a migliorare l'accessibilità e la sicurezza del sistema.

6. Cosa succede se un arnés di filo fallisce?

Le modalità di guasto e le conseguenze includono:

I segnali intermittenti o persi causano il malfunzionamento di sensori, controller o sistemi di sicurezza.

Cortocircuiti che possono far saltare i fusibili o causare danni ai componenti.

Rischio di surriscaldamento e di incendio in casi gravi quando l'isolamento è compromesso.

Tempo di inattività del sistema e costose riparazioni: nei veicoli, questo può significare condizioni di non avvio o funzioni di sicurezza compromesse.

Poiché i guasti dei guasti possono avere gravi impatti sulla sicurezza e sull ' operatività, è importante effettuare ispezioni di routine e sostituire tempestivamente.

7. Quanto costa la sostituzione di un arnés di filo?

Il costo di sostituzione dipende fortemente dalla complessità, dall ' applicazione e dal fatto che il harness sia una parte standard disponibile o un assemblaggio completamente personalizzato. I fattori che influenzano il prezzo includono la lunghezza del harness, il numero di conduttori, connettori e sigille, le certificazioni richieste e il volume di produzione. Per i semplici harness di consumo / automotive, i costi possono essere relativamente bassi; per i harness personalizzati specializzati medici, industriali o militari, i costi aumentano sostanzialmente a causa di requisiti e test più severi sui materiali.

8. Qual è la differenza tra un cavo e un cavo?

Cable: in genere si riferisce a un singolo componente elettrico (single-core o multi-core) progettato per trasmettere elettricità o segnali.

Harness: Una combinazione organizzata di più cavi, connettori e hardware di protezione, progettato per essere integrato in un sistema più grande. In breve, un harness è un componente organizzato a livello di sistema, mentre un cavo è un singolo mezzo di trasmissione.

9. Domande frequenti - Problemi comunianti i cablaggi

Q1: Gli arni di fili e gli assemblaggi di cavi sono gli stessi?

Rispondi: Essi hanno somiglianze, ma "assemblaggio di cavi" di solito si riferisce a un cavo specifico con terminazioni; "cavi" enfatizza un componente di cablaggio con hardware di cablaggio e rami multipli.

Q2: Quanto tempo durano gli arni di filo?

a: In condizioni normali e con materiali adeguati, molti arni durano più di 10 anni; la durata dipende dall 'ambiente (cicli di temperatura, vibrazioni, esposizione chimica) e dalla selezione dei materiali.

Q3: Posso riparare un arnés danneggiato, o dovrei sostituirlo?

a: Minori danni localizzati (un singolo conduttore rotto o terminale) possono talvolta essere riparati se eseguiti secondo standard adeguati; danni estesi, corrosione o tenuta compromessa di solito significa che la sostituzione è più sicura.

Q4: Quali certificazioni dovrei richiedere per le applicazioni critiche?

A: Per la sicurezza e l'accesso al mercato, richiedere le certificazioni pertinenti: Test di UL/ certificazione, ove applicabile, conformità RoHS per le sostanze restritte nell 'UE e specifiche militari (MIL-SPEC) per uso di difesa.

Q5: Come scegli l'isolamento o i materiali della giacca?

a: Scegliere in base alla gamma di temperatura di funzionamento, alla classificazione della fiamma, all 'esposizione chimica, ai requisiti di flessibilità e se è necessaria una protezione EMI o un' impermeabilità.

Q6: I cablaggi richiedono la protezione EMI?

R: Se il sistema gestisce segnali sensibili o opera vicino a fonti elettromagnetiche forti, si raccomanda di proteggere l'integrità del segnale.

Q7: È possibile produrre arni personalizzati in piccolo lotto?

a: Sì - molti produttori personalizzati (tra cui siti specializzati come WIRE HARNESS ASSEMBLY di Kaweei) offrono prototipazione e produzione in piccoli lotti, oltre che esecuzioni su larga scala.

10. Conclusione

Un cablaggio è la spina dorsale organizzata dei sistemi elettrici: assicura l'alimentazione e i segnali, protegge i conduttori, facilita l'installazione e salvaguarda l'affidabilità. Per le industrie, dall 'automotive all' automazione medica e industriale, corretta progettazione del harness, selezione dei materiali e conformità agli standard (come ad esempio IEC 60204 - 1Le restrizioni, i test / programmi UL e le restrizioni RoHS) sono la chiave per sistemi sicuri e duraturi.
