ワイヤーハーネスとは？その用途と構造分析

現代の電子機器および産業システムが複雑化するにつれ、ワイヤーハーネスは安全で信頼性の高い配線と信号・電力分配に不可欠なコンポーネントへと成長しました。Kaweei傘下のカスタムワイヤーハーネス製造拠点であるWIRE HARNESS ASSEMBLYは、自動車、産業、医療、通信分野など、あらゆる分野においてカスタマイズされたハーネスソリューションを提供しています。この記事では、ワイヤーハーネスとは何か、どのように製造され、どこで使用され、なぜ重要なのかを説明します。

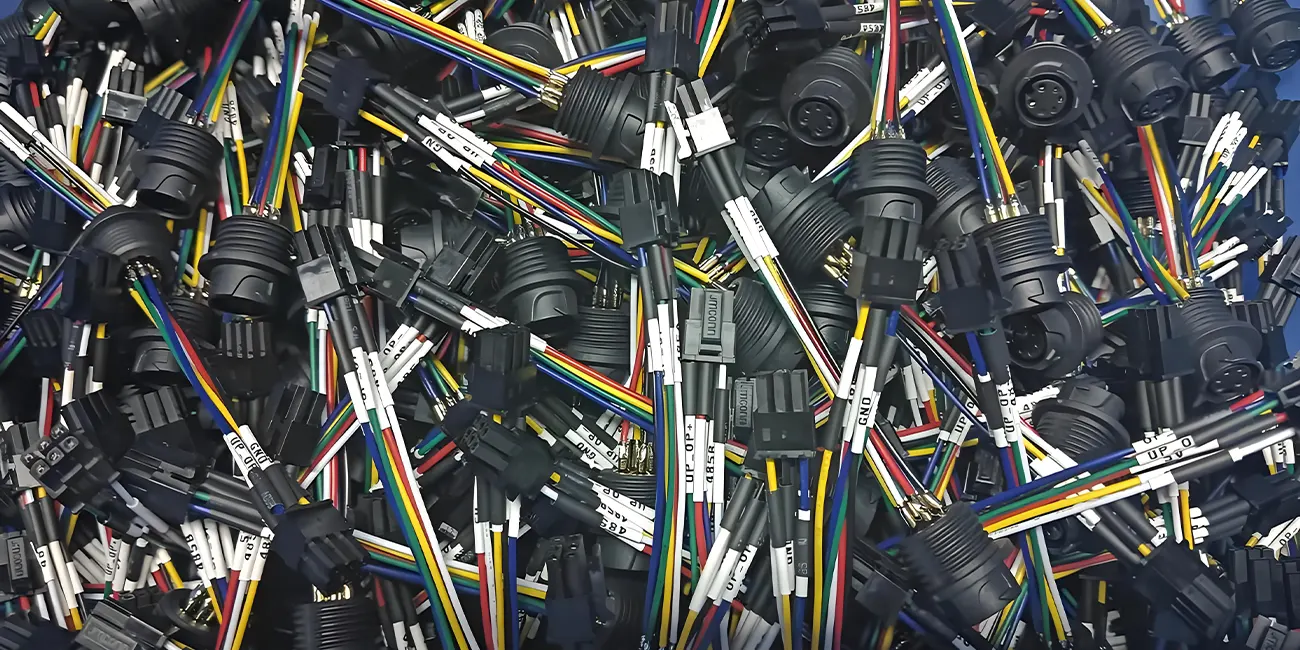

1.ワイヤーハーネスとは何ですか？

ワイヤーハーネス（ワイヤリングハーネスまたはケーブルアセンブリとも呼ばれる）は、デバイスまたはモジュール間で電力と信号を伝送するために組み立てられた、電線、ケーブル、および関連部品を整理された束です。主な目的は、配線を整理し、導体を機械的および環境的損傷から保護し、設置とメンテナンスを簡素化し、システムの信頼性を向上させることです。機械配線および電気機器の安全性を確保するため、IEC 60204-1などの規格が配線の実施方法と要件を規定しています。

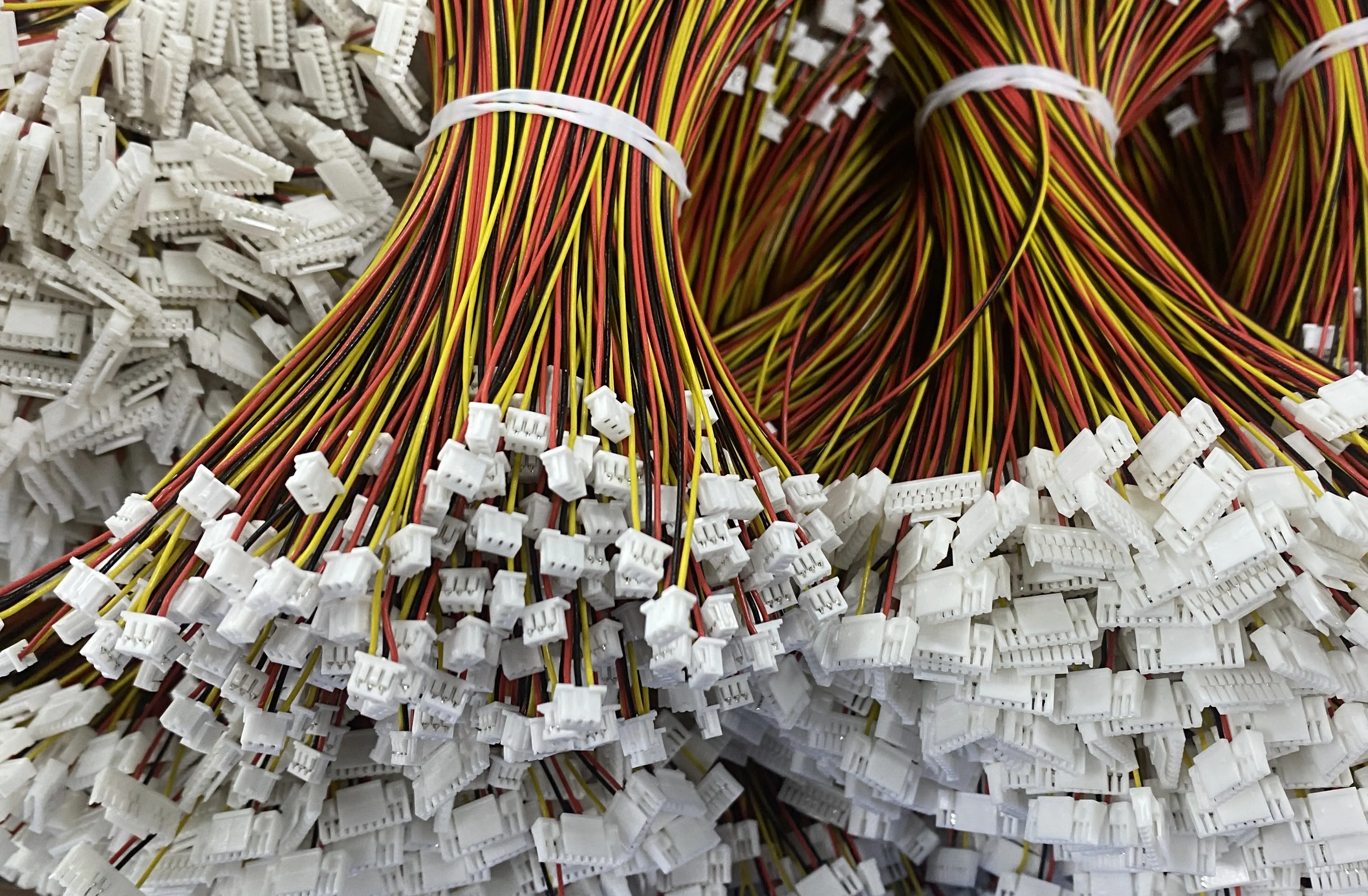

2.ワイヤーハーネスの基本構造

一般的なワイヤーハーネスは、複数の層と要素で構成されています。

導体（線材／芯線）：電流または信号を伝送する金属要素（通常は銅またはアルミニウム）。

絶縁体：短絡を防止し、機械的保護を提供するために導体を囲むポリマーまたはその他の絶縁材料。

コネクタ：モジュールまたはデバイスを安全に着脱できるようにするプラグ＆ソケット部品。

シース／保護外層：摩耗、化学物質、湿気、熱から保護するジャケットまたはコンジット。

シールド（必要な場合）：電磁干渉（EMI）を低減するための金属編組または箔。

材料の選択（絶縁材の種類、ジャケット、端子のメッキ、シール材）は、動作温度、化学物質への曝露、難燃性、および環境シールのニーズに合わせて選択されます。機器および装置の配線方法は、ULの機器用配線材料（UL 758）などのUL規格や関連するULサービスに基づいて試験／認証されることがよくあります。

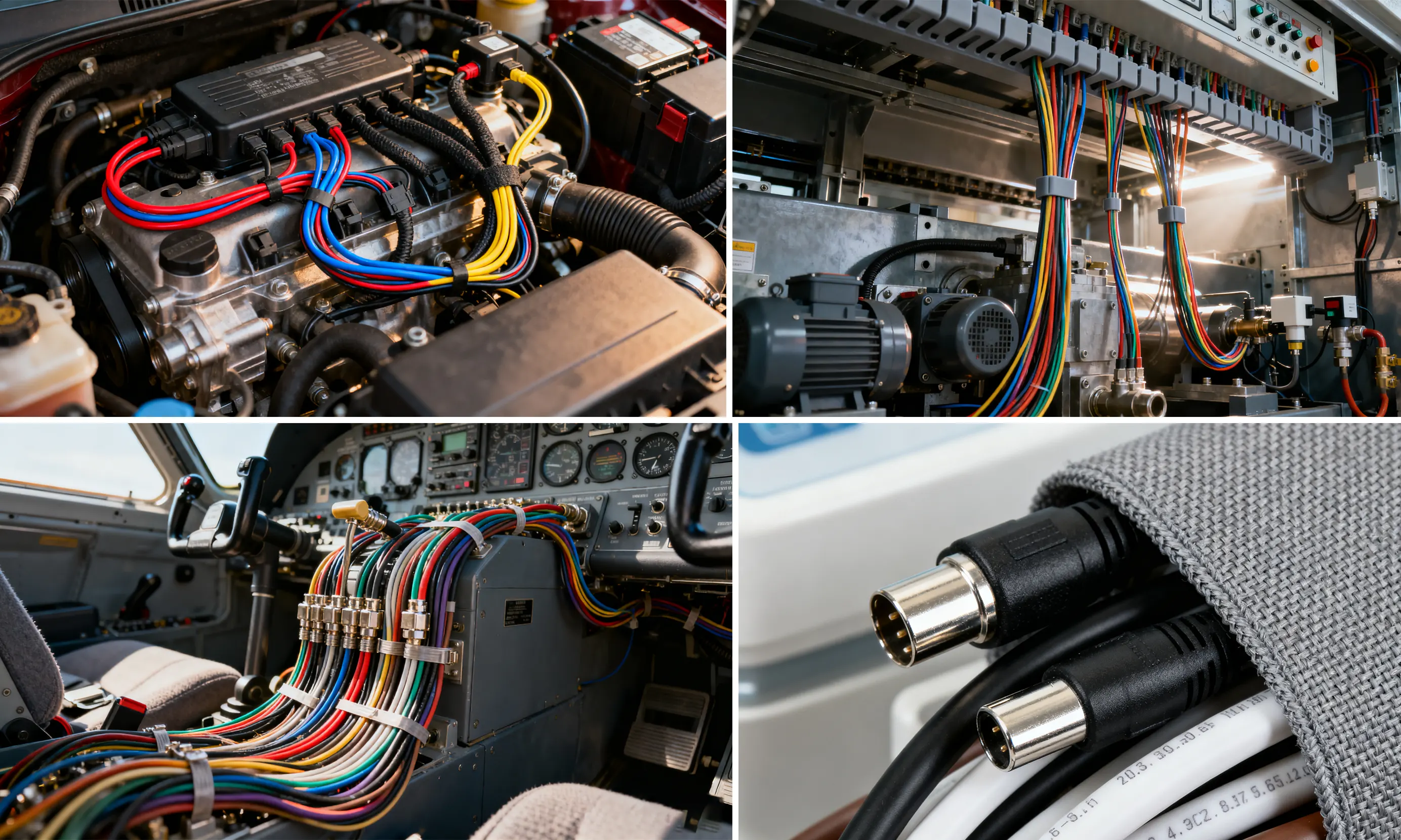

3.ワイヤーハーネスの応用分野

ワイヤーハーネスは、次のような業界で幅広く使用されています。

自動車：エンジンハーネス、照明、エアバッグ、インフォテインメント、配電。

産業オートメーション：工場機械、ロボットセル、制御盤。

医療機器：画像診断装置、モニター、診断装置（信頼性と生体適合性材料が求められる場合）。

通信・民生用電子機器：基地局、サーバー、家電製品。

防衛・航空宇宙（軍用規格に準拠する場合）：過酷な環境に対応する高耐久性ハーネス（MIL-SPECリポジトリを参照）。

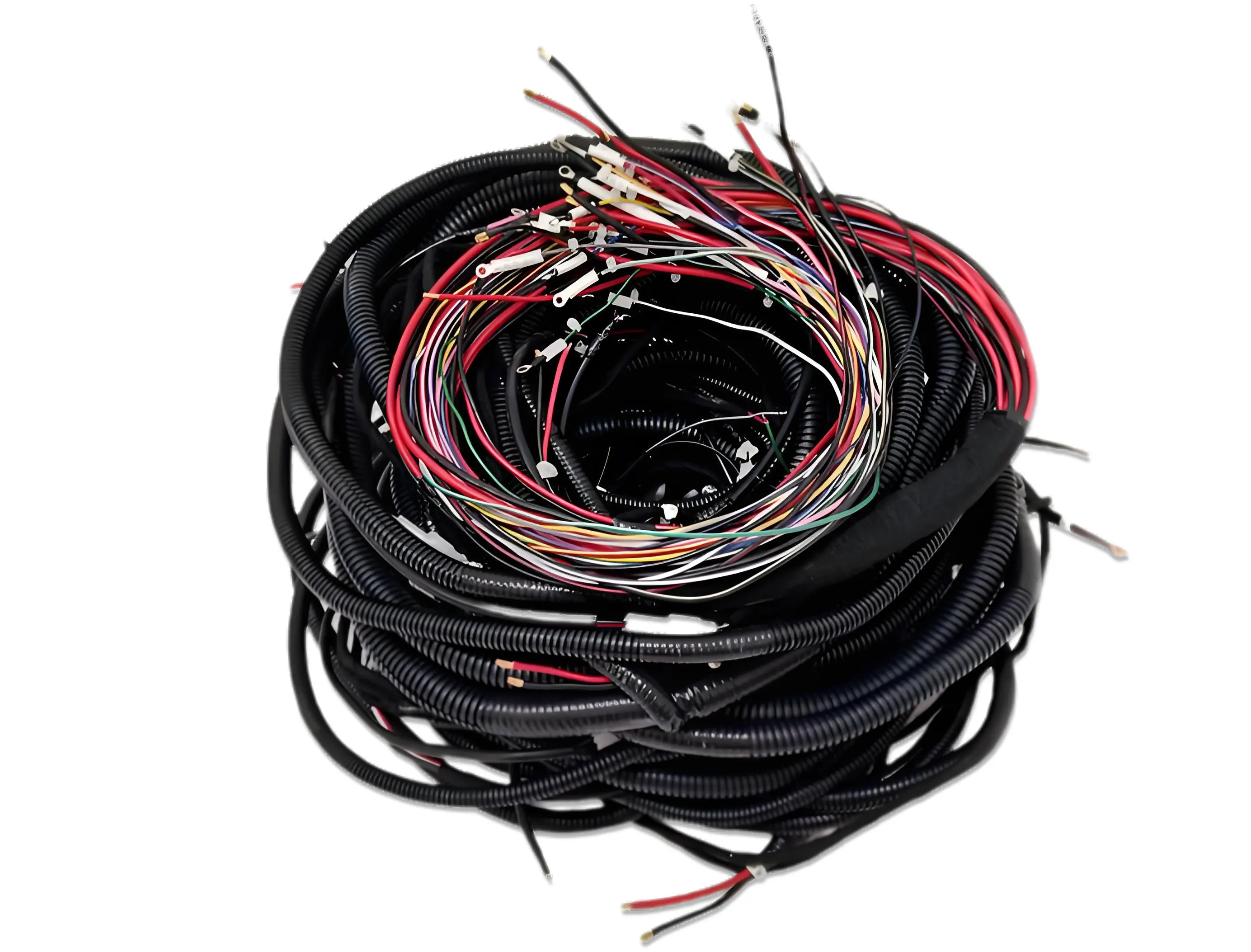

4.ワイヤーハーネスアセンブリのコアコンポーネント

ワイヤーハーネスアセンブリの中核部品は、複数の主要部品で構成され、それらが総合的に安定した動作と機能の実現を支えています。その中でも、電線とケーブルは基本的な伝送キャリアとして機能します。実際の電流と信号要件に応じて単芯または多芯導体構造にカスタマイズされ、様々なシナリオの伝送ニーズに適応します。端末接続アクセサリである端子は、圧着または溶接技術を用いて加工され、電線とコネクタまたはシャーシ間の密着性を効果的に確保することで、安定した電流と信号の伝送を保証します。モジュラードッキングインターフェースであるコネクタは、丸型、長方形、パネルマウント型、特殊な環境に適した密閉型車載タイプなど、様々な形状があり、異なるデバイス間のドッキングニーズに柔軟に対応します。シース、編組、箔、スリーブ、ガスケットなどの保護層とシールド部品は非常に重要です。これらは内部構造を良好に保護するだけでなく、電磁干渉（EMI）を効果的に抑制し、外部からの干渉がワイヤーハーネスの正常な動作に影響を与えるのを防ぎます。さらに、ケーブルタイ、クランプ、コンジット、チャネルなどのケーブルタイと配線ハードウェアは、主に配線ハーネスを整理して固定するために使用され、設置および使用中に配線ハーネスがきちんと整頓された状態を保ち、緩みなどによる故障を防止します。

5.ハーネスコンポーネントの連携方法

導体は電気信号を伝送し、絶縁体はそれを保護し、端子とコネクタは信頼性の高い電気的・機械的接合部を形成し、シールドは干渉を防ぎ、保護層と配線用ハードウェアはアセンブリ全体を機械的応力、電気・電子（E,E）、摩耗から保護します。適切に設計されたハーネスは、組み立てを簡素化し、設置時間を短縮し、トラブルシューティングを容易にします。これらはすべて、システムの稼働時間と安全性の向上に貢献します。

6.ワイヤーハーネスが故障するとどうなりますか?

障害モードとその結果は次のとおりです ：

断続的な信号や消失は、センサー、コントローラー、または安全システムの誤動作を引き起こします。

短絡によりヒューズが切れたり、部品が損傷したりする可能性があります。

絶縁が損なわれると、深刻な場合には過熱や火災の危険性があります。

システムのダウンタイムと高額な修理費用が発生します。車両の場合、これは始動不能や安全機能の低下につながる可能性があります。

ハーネスの故障は安全性と運用に重大な影響を及ぼす可能性があるため、定期的な点検と適時の交換が重要です。

7.ワイヤーハーネスの交換にはどれくらいの費用がかかりますか？

交換コストは、ハーネスの複雑さ、用途、そして標準的な既製品か完全なカスタムアセンブリかによって大きく異なります。価格に影響を与える要因には、ハーネスの長さ、導体、コネクタ、シールの数、必要な認証、生産量などがあります。シンプルな民生用／自動車用ハーネスであればコストは比較的低くなりますが、特殊な医療用、産業用、軍事用のカスタムハーネスの場合は、より厳格な材料要件と試験のためにコストが大幅に上昇します。

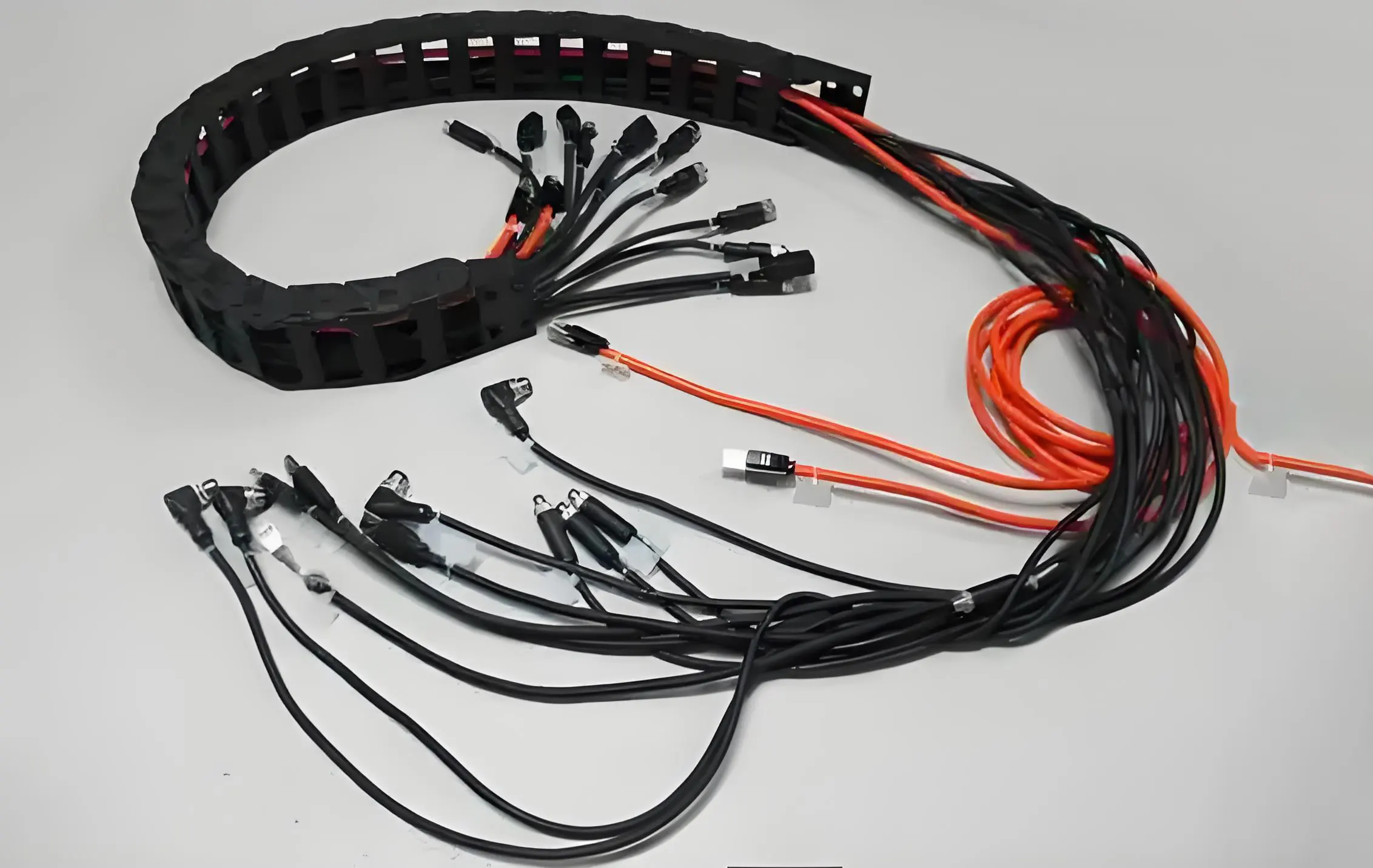

8.ケーブルとワイヤーハーネスの違いは何ですか?

ケーブル：通常、電気または信号を伝送するために設計された単一の電気部品（単芯または多芯）を指します。

ハーネス：複数の電線／ケーブル、コネクタ、および保護ハードウェアを体系的に組み合わせたもので、大規模なシステムに統合されるように設計されています。つまり、ハーネスはシステムレベルで体系的に構成されたコンポーネントであるのに対し、ケーブルは単一の伝送媒体です。

9.よくある質問 - 配線ハーネスに関する一般的な問題

質問1: ワイヤーハーネスとケーブルアセンブリは同じですか?

回答: 類似点はありますが、「ケーブル アセンブリ」は通常、終端を備えた特定のケーブルを指します。一方、「配線ハーネス」は、配線ハードウェアと複数の分岐を備えた、システムにインストールされた束ねられた配線コンポーネントを強調します。

質問2: ワイヤーハーネスの耐用年数はどのくらいですか?

回答: 通常の条件下で適切な材料を使用した場合、多くのハーネスの寿命は 10 年以上です。寿命は環境 (温度サイクル、振動、化学物質への曝露) と材料の選択によって異なります。

質問3: 損傷したハーネスを修理できますか、それとも交換する必要がありますか?

回答: 軽微な局所的な損傷 (導体または端子の 1 つの破損) は、適切な基準に従って行えば修理できる場合があります。ただし、広範囲にわたる損傷、腐食、または密閉性の低下がある場合は、通常、交換する方が安全です。

質問4: 重要なアプリケーションにはどのような認証を要求すればよいですか?

回答: 安全性と市場へのアクセスを確保するため、関連する認証（該当する場合の UL テスト/認証、EU の規制物質に関する RoHS 準拠、防衛用途の軍事仕様 (MIL-SPEC)）を要求してください。

質問5: 断熱材やジャケットの材質はどのように選びますか?

回答: 動作温度範囲、難燃性、化学物質への曝露、柔軟性の要件、および EMI シールドや防水が必要かどうかに基づいて選択します。

質問6: ワイヤーハーネスには EMI シールドが必要ですか?

回答: システムが敏感な信号を扱う場合、または強力な電磁波源の近くで動作する場合は、信号の整合性を維持するためにシールドが推奨されます。

質問7: 小ロットのカスタムハーネスを生産できますか？

回答: はい。多くのカスタム製造業者 (Kaweei 傘下の WIRE HARNESS ASSEMBLY などの専門サイトを含む) が、本格的な製造だけでなく、試作や小バッチ生産も行っています。

10. 結論

ワイヤーハーネスは電気システムの骨格であり、電力と信号を確保し、導体を保護し、設置を容易にし、信頼性を確保します。自動車から医療、産業オートメーションに至るまで、あらゆる業界において、ハーネスの適切な設計、材料選定、そして規格（IEC 60204-1、UL試験／プログラム、RoHS規制など）への準拠は、安全で長寿命なシステムを実現するための鍵となります。
