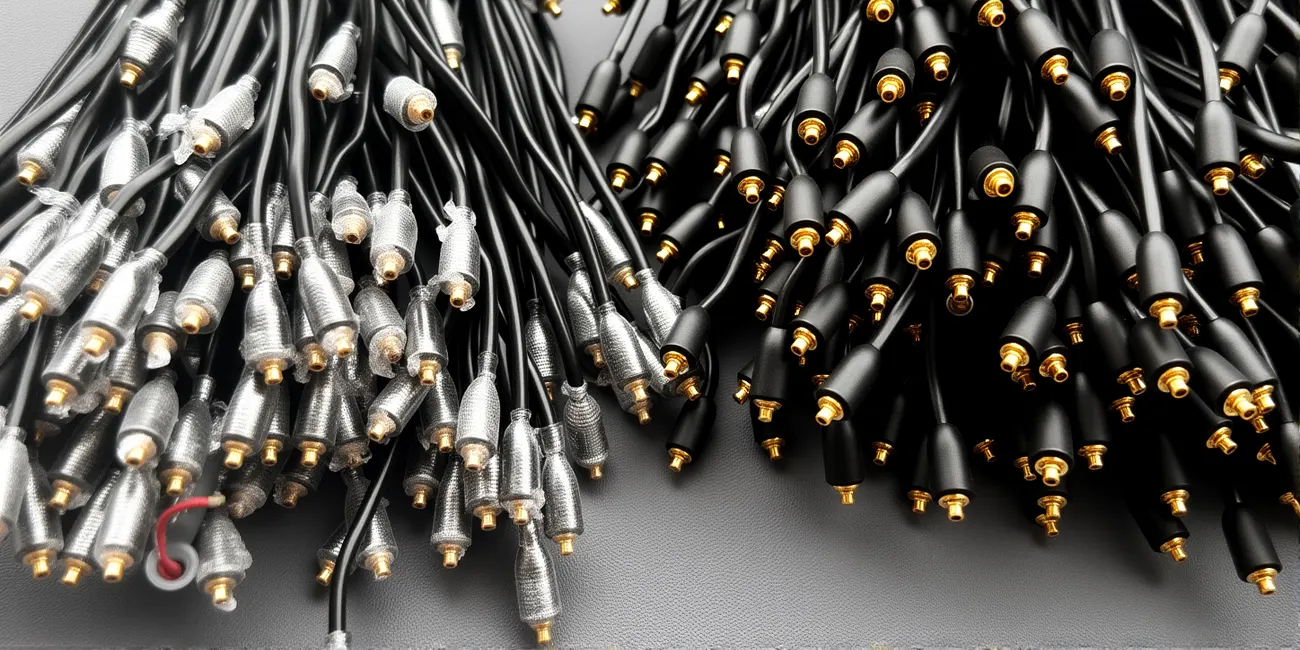

MMCX ケーブル技術の利点とアプリケーションガイド
無線通信、精密機器、スマートデバイスの小型化が進む中、 RF 接続技術は「大型インターフェース」を「高密度 · 軽量」に変容させています。「このトレンドの中で、安定した高周波性能、組み立ての便利さ、優れた機械的強度を持つ MMCX ケーブルは、現代の RF システムで不可欠な接続ユニットになりつつあります。MMCX ケーブルは、 5 G 基地局モジュール、ドローン画像伝送システム、医療モニタリングやウェアラブルデバイスなど、「小型、高性能」の特性により、並外れたアプリケーションの可能性を実証してきました。
1. MMCX ケーブルとは何ですか ？
MMCX ケーブル コンパクトな電子機器用に設計された小型 RF 同軸ケーブルです。標準の 50 Ω インピーダンスを備えており、通常は 6 GHz 以上の周波数での信号伝送をサポートし、コンパクトなスナップオンコネクタを備えています。コネクタは 360 度回転するため、穏やかな押さえだけで安全に接続できます。コネクタは通常、 500 以上のプラグイン / プラグアウトサイクル用に設計されています。この構造は、良好な導電性とシールド性能を確保し、振動による信号中断を効果的に防止するだけでなく、ケーブルのもつれを回避し、ケーブルの交換や修理が容易になります。したがって、安全で取り外し可能な回転可能な接続を必要とするシナリオでは非常に実用的です。GPS デバイスやハイエンドインイヤモニターのアンテナ接続に一般的に見られます。
2. MMCX ケーブルの技術的利点
コンパクト · 軽量設計
MMCX コネクタは直径約 2.4mm で、限られたスペースで高密度ケーブル接続が可能で、特に小型デバイスに適しています。
優れた高周波伝送性能
PTFE 高周波絶縁体と金メッキ接点により、 MMCX ケーブルは挿入損失と反射を大幅に低減し、信号の整合性を維持します。
耐振構造
スナップオン構造は、優れた振動および緩み抵抗を提供し、屋外およびモバイル使用に適しています。
多様なケーブルの互換性
RG—178 、 RG—316 、 1.13 mm を含むさまざまな RF 同軸ケーブルと互換性があり、さまざまな曲げ半径と柔軟性設計をサポートします。
3. MMCX ケーブルの主な特徴
| プロジェクト | 技術的なパラメータ | 特徴 |
| インピーダンス | 50 Ω | 最小の信号反射で、主流の RF システムと互換性 |
| 周波数範囲 | 0 ～ 6GHz | Wi—Fi 、 GPS 、 5 G 、その他の周波数帯域に適用可能 |
| プラグ & アンプラグ生活 | ≥ 500 回 | 長期使用に適した高い信頼性 |
| 接触抵抗 | ≤ 10m Ω | 低損失と高導電性を維持 |
| 材料構造 | 金メッキ銅合金 + PTFE 媒体 | 反腐食、低い誘電定数 |
| 働く温度 | —55 °C ～ + 155 °C | 複雑な産業 · 屋外環境に適応可能 |
4. MMCX ケーブルの典型的なアプリケーションシナリオ
MMCX ケーブルは、以下を含むがこれらに限定されない様々な高周波通信および小型機器に広く使用されています。
通信および RF モジュール ： Wi—Fi 、 LTE 、 Bluetooth 、 GNSS およびその他の信号伝送モジュール。
ドローンシステム ： 画像伝送リンクとアンテナ接続。
医療およびバイオメディカル機器 ： 心拍数モニターおよび超音波診断機器用の内部 RF リンク。
スマートウェアラブル ： 高密度アンテナ接続と RF パスルーティング。
産業およびオートメーションシステム ： 耐振動および耐干渉の信号伝送環境。
5. MMCX ケーブルのカスタマイズ動向
RF デバイスの多様化に伴い、標準的な MMCX ケーブルではもはやすべてのアプリケーション要件を満たすのに十分ではありません。
業界は現在、主に以下の分野において、高度なカスタマイズと精密組立に向けた傾向にあります。
- インターフェースの向きのカスタマイズ ： 直線、角度、回転設計をサポートします。
- ケーブル長とシールドのカスタマイズ ： システムの周波数と干渉環境に基づいて最適化。
- インターフェースアダプタソリューション ： SMA—MMXC や U.FL—MMXC などのハイブリッド構成を設計できます。
- 防水 · 耐振設計 ： 屋外機器の信頼性を向上させます。
プロのワイヤーハーネスおよび RF ケーブルメーカーとして、 川映 設計とサンプル開発から量産までのワンストップサービスを提供し、すべてのケーブルがプロジェクトの電気的および機械的要件を満たすことを保証します。
6. SMP と MMCX の違い
| 商品を比較 | MMCX | SMP |
| 全体寸法 | 約 2.4mm | 約 3.0mm |
| 周波数キャップ | 6GHz | 最大 40GHz |
| 接続方法 | スナップオン | プッシュオンプラグイン |
| プラグ & アンプラグ生活 | ≥ 500 回 | ≥ 100 回 |
| 主な用途 | 無線通信、ドローン、医療機器 | 高速データ伝送、軍事レーダーシステム |
| コスト | ミディアム | ハイ |
| SMA との互換性 | アダプターケーブルで実現可能 | 一般的に互換性がない |
7. MMCX ケーブル FAQ
Q 1 ： MMCX ケーブルは高周波 5 G モジュールで使用できますか ？
はい、一部の高性能 MMCX ケーブルは 6 GHz 以上の周波数をサポートできるため、 5 G や高速データモジュールに適しています。
Q 2 ： MMCX と MCX の主な違いは何ですか ？
MMCX は小型で軽量であるため、スペースに制約のあるデバイスに適しています。 MCX は大型で堅牢です。
Q3： MMCX ケーブルは防水ですか ？
標準モデルは防水ではありませんが、シールを追加したり、 IP 67 エンクロージャを使用することで保護できます。
Q4 ： MMCX ケーブルは SMA コネクタと互換性がありますか ？
この接続を実現するには、専用のアダプタまたはカスタムケーブルが必要です。
Q5 ： はい ワイヤーハーネスアセンブリ カスタム MMCX ケーブルを提供しますか ？
はい、コネクタ角度、ケーブル長、材料、周波数マッチングをカスタマイズして、製品がシステム要件を完全に満たすことを保証します。
8. MMCX ケーブル概要
