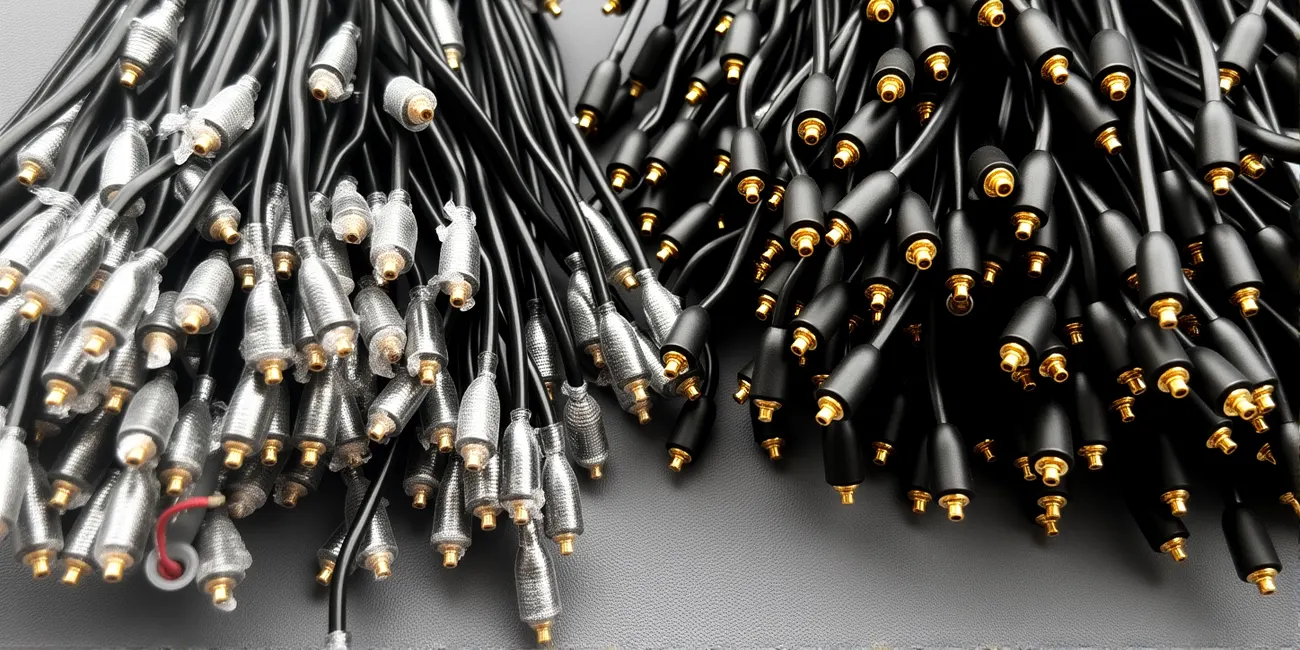

Преимущества кабельной технологии MMCX и руководство по применению
По мере того, как беспроводная связь, точные приборы и интеллектуальные устройства продолжают миниатюрироваться, технология RF-соединения превращает «большие интерфейсы» в «высокую плотность и легкий вес».«В этой тенденции кабели MMCX, с их стабильными высокочастотными характеристиками, удобной сборкой и превосходной механической прочностью, постепенно стали незаменимым соединительным устройством в современных системах RF.Будь то в модулях базовых станций 5G, системах передачи изображений дронов или в медицинском мониторинге и носимых устройствах, кабели MMCX продемонстрировали необычный потенциал применения благодаря своим характеристикам «маленького размера, высокой производительности».

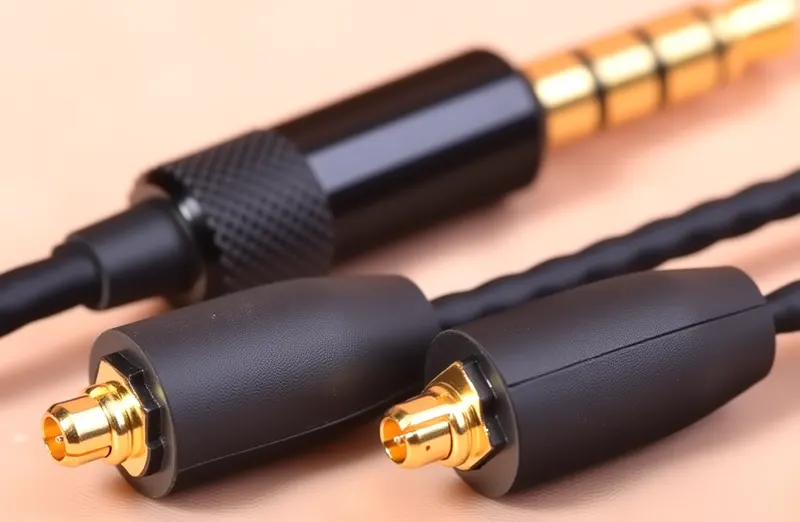

1.Что такое кабель MMCX?

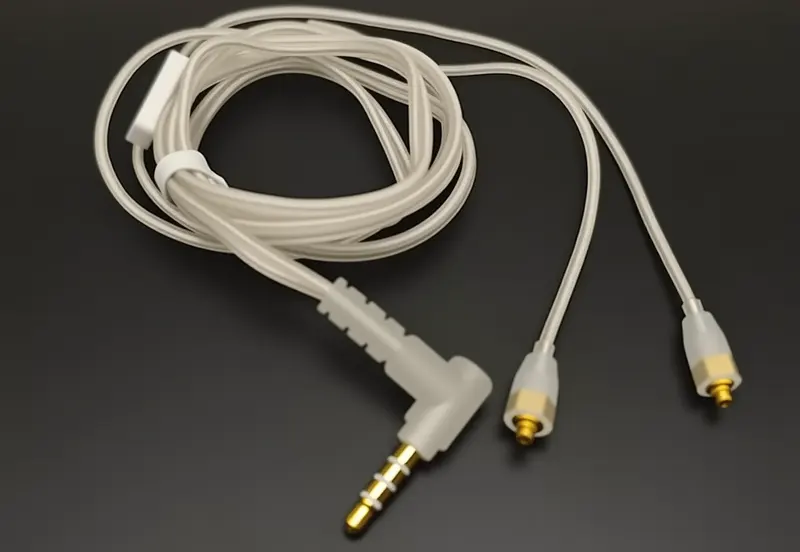

Кабели MMCX миниатюрные RF коаксиальные кабели, предназначенные для компактных электронных устройств.Они имеют стандартное сопротивление 50Ω, как правило, поддерживают передачу сигнала на частотах 6 ГГц и выше, и имеют компактный разъем.Соединитель вращается на 360 градусов, требуя лишь мягкого нажатия для надежного соединения.Разъем, как правило, предназначен для более 500 циклов подключения / выключения.Такая структура не только обеспечивает хорошую проводимость и защитную эффективность, эффективно предотвращая прерывание сигнала, вызванного вибрацией, но и избегает запутанности кабеля, одновременно делая кабель легким для замены или ремонта.Поэтому он очень практичен в сценариях, требующих надежного, съемного и вращающегося соединения.Он обычно встречается в антеннных соединениях GPS-устройств и высококачественных в-ушах мониторов (IEMS).
2.Технические преимущества кабелей MMCX
Компактный и легкий дизайн
Разъем MMCX имеет диаметр примерно 2,4 мм, что позволяет прокладку высокой плотности кабелей в ограниченных пространствах и особенно подходит для небольших устройств.
Отличная высокочастотная передача данных
Благодаря высокочастотной изоляции из ПТФЭ и покрытым золотом контактам, кабели MMCX значительно снижают потери вставки и отражения, сохраняя целостность сигнала.
Вибрационная конструкция
Сцепляемая структура обеспечивает отличное сопротивление вибрации и ослаблению, что делает его подходящим для наружного и мобильного использования.
Совместимость разнообразных кабелей
Совместим с различными RF коаксиальными кабелями, включая RG-178, RG-316 и 1,13мм, поддерживая различные радиусы изгиба и гибкость конструкций.
3.Основные характеристики кабелей MMCX
| Проект | Технические параметры | Особенности |
| Импеданс | 50Ω | Совместимость с основными системами RF, с минимальным отражением сигнала |
| Диапазон частот | 0 ~ 6 ГГц | Применимо к Wi-Fi, GPS, 5G и другим частотным диапазонам |
| Plug and Unplug Life | ≥500 раз | Высокая надежность, пригодная для длительного использования |
| контактное сопротивление | ≤10мΩ | Поддержание низких потерь и высокой проводимости |
| Материальная структура | Медный сплав с золотым покрытием + среда PTFE | Антикоррозионная, низкая диэлектрическая постоянная |
| Рабочая температура | -25°C ~ + 25°C | Адаптируемая к сложным промышленным и наружным условиям |
4.Типичные сценарии применения кабелей MMCX
Кабели MMCX широко используются в различных высокочастотных коммуникациях и миниатюрном оборудовании, включая, но не ограничиваясь:
Модули связи и RF: Wi-Fi, LTE, Bluetooth, GNSS и другие модули передачи сигналов.
Системы беспилотников: линии передачи изображения и антенны.
Медицинские и биомедицинские приборы: Внутренние радиочастотные связи для мониторов сердечного ритма и ультразвукового диагностического оборудования.
Умные носимые устройства: антенны высокой плотности и маршрутизация путей RF.
Промышленные системы и системы автоматизации: среды передачи сигналов, устойчивые к вибрации и помехам.

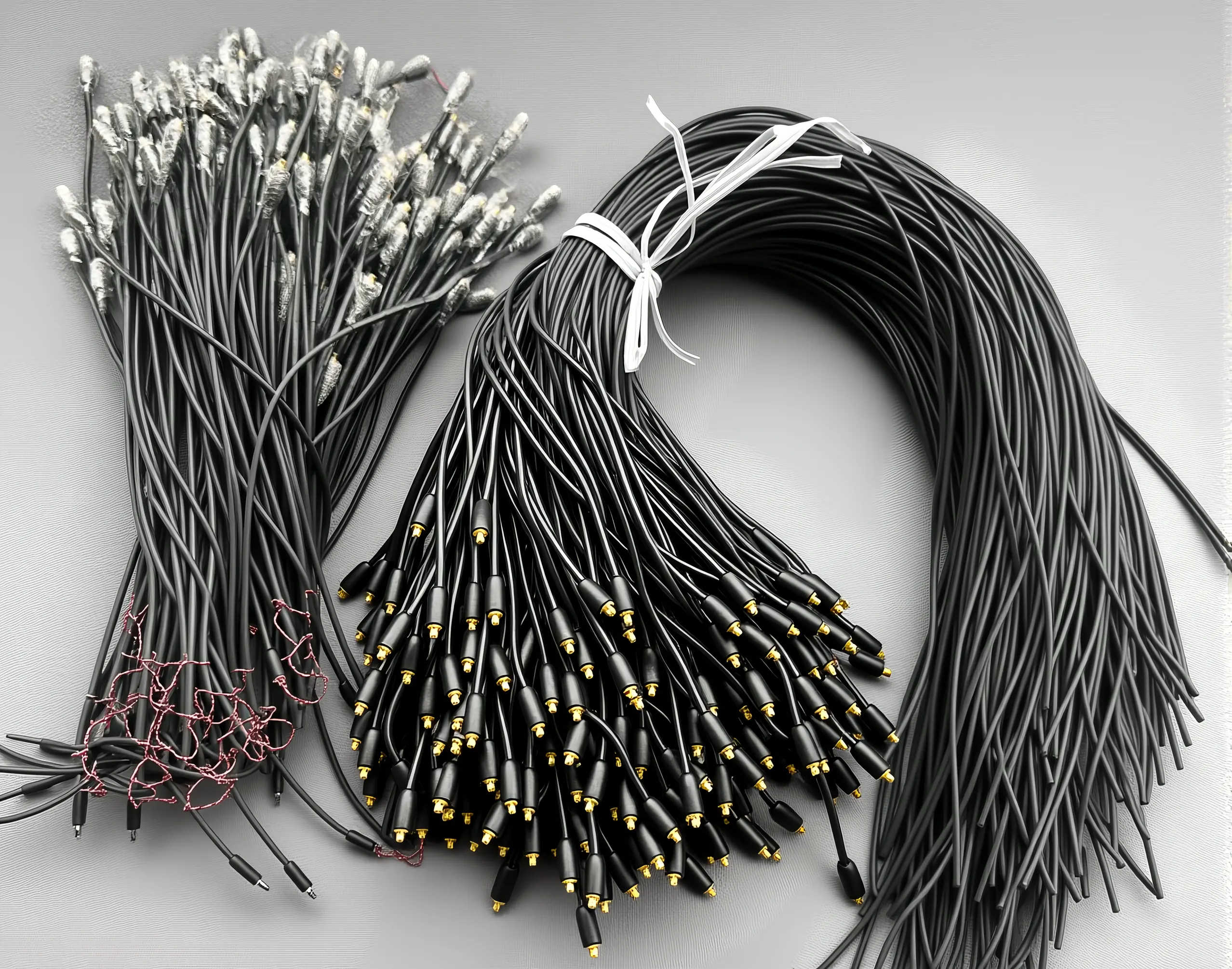

5.Тенденция индивидуализации кабелей MMCX
С растущей диверсификацией RF-устройств стандартные кабели MMCX больше не достаточны для удовлетворения всех требований применения.
В настоящее время отрасль стремится к высокой индивидуализации и точной сборке, в первую очередь в следующих областях:
- Настройка ориентации интерфейса: поддерживает прямой, угловый и поворотный дизайн.
- Настройка длины кабеля и экрана: оптимизирована на основе частоты системы и помех.
- Решения для интерфейсных адаптеров: можно разработать гибридные конфигурации, такие как SMA-MMXC и U.FL-MMXC.
- Водонепроницаемая и вибрационная конструкция: обеспечивает повышенную надежность наружного оборудования.
Как профессиональный производитель проволочного кабеля и RF кабеля, Kaweei предоставляет комплексные услуги от проектирования и разработки образцов до массового производства, гарантируя, что каждый кабель отвечает электрическим и механическим требованиям проекта.
6.Различия между SMP и MMCX
| Сравните элементы | MMCX | SMP |
| Общие размеры | Приблизительно 2,4 мм | Около 3,0 мм |
| Частотное ограничение | 6 ГГц | До 40 ГГц |
| Метод соединения | Snap-on | Подключающий модуль |
| Plug and Unplug Life | ≥500 раз | ≥100 раз |
| Основные виды применения | Беспроводная связь, дроны, медицинское оборудование | Высокоскоростная передача данных, военные радарные системы |
| Стоимость | Средний | High |
| Совместимость с SMA | Доступно с помощью кабеля адаптера | В целом не совместимы |
7.Часто задаваемые вопросы о кабелях MMCX
Вопрос 1: Могут ли кабели MMCX использоваться в высокочастотных модулях 5G?
Да, некоторые высокопроизводительные кабели MMCX могут поддерживать частоты выше 6 ГГц, что делает их подходящими для модулей передачи данных 5G и высокоскоростных.
Вопрос 2: Каковы основные различия между MMCX и MCX?
MMCX меньше и легче, что делает его подходящим для устройств с ограниченным пространством, в то время как MCX больше и более надежен.
Q3: Являются ли кабели MMCX водонепроницаемыми?
Стандартные модели не являются водонепроницаемыми, но их можно защитить путем добавления уплотнения или использования корпуса IP67.
Вопрос 4: Совместимы ли кабели MMCX с разъемами SMA?
Для этого соединения требуется специальный адаптер или кабель.
Q5: Does СМБУКИ ПРОЛОЧНОГО СРАНИЗА Кабели MMCX?
Да, мы можем настроить угол соединителя, длину кабеля, материал и соответствие частоты, чтобы наши продукты полностью соответствовали вашим требованиям к системе.
8.Кабель MMCX
По мере того, как радиочастотная технология продолжает развиваться, кабели MMCX стали ключевым компонентом для подключения небольших высокочастотных устройств.Они сочетают в себе высокую производительность, высокую плотность, долговечность и масштабируемость, превосходясь в различных областях, включая промышленное управление, беспроводную связь, медицинские приборы и интеллектуальные терминалы.
