MMCX 케이블 기술의 장점 및 응용 가이드
무선 통신, 정밀 기기, 스마트 기기의 소형화가 지속됨에 따라 RF 연결 기술은 "대형 인터페이스"를 "고밀도 경량화"로 전환하고 있습니다. 이러한 추세에 따라 안정적인 고주파 성능, 편리한 조립, 그리고 뛰어난 기계적 강도를 갖춘 MMCX 케이블은 현대 RF 시스템에서 필수적인 연결 장치로 점차 자리 잡았습니다. 5G 기지국 모듈, 드론 영상 전송 시스템, 의료 모니터링 및 웨어러블 기기 등에서 MMCX 케이블은 "소형, 고성능"이라는 특성으로 탁월한 응용 잠재력을 입증해 왔습니다.
1. MMCX 케이블이란 무엇인가요?
MMCX 케이블은 소형 전자 기기용으로 설계된 소형 RF 동축 케이블입니다. 표준 50Ω 임피던스를 가지며, 일반적으로 6GHz 이상의 주파수에서 신호 전송을 지원하며, 소형 스냅온 커넥터를 갖추고 있습니다. 커넥터는 360도 회전하여 가볍게 누르기만 하면 안전하게 연결됩니다. 이 커넥터는 일반적으로 500회 이상의 플러그-인/플러그-아웃 주기를 견딜 수 있도록 설계되었습니다. 이러한 구조는 우수한 전도성과 차폐 성능을 보장하여 진동으로 인한 신호 간섭을 효과적으로 방지할 뿐만 아니라 케이블 엉킴을 방지하고 케이블 교체 및 수리를 용이하게 합니다. 따라서 안전하고 분리 가능하며 회전 가능한 연결이 필요한 상황에서 매우 실용적입니다. GPS 장치 및 고급 인이어 모니터(IEMS)의 안테나 연결에 일반적으로 사용됩니다.

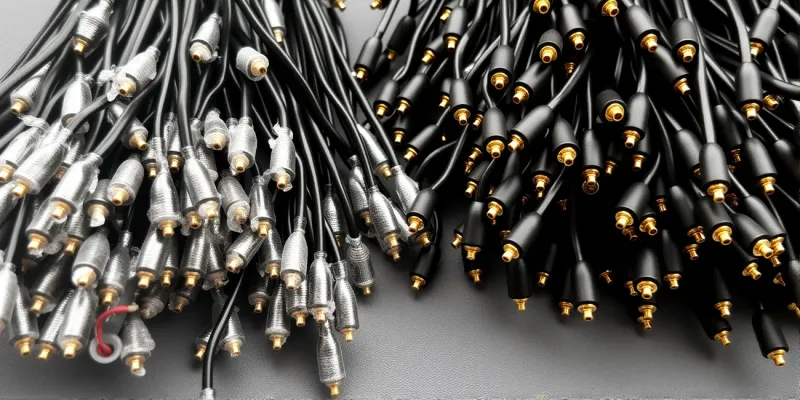

MMCX 케이블
2. MMCX 케이블의 기술적 장점
컴팩트하고 가벼운 디자인
MMCX 커넥터는 직경이 약 2. 4 mm 이며, 제한된 공간에서 고밀도 케이블을 연결할 수 있으며, 특히 소형 장치에 적합합니다.
우수한 고주파 전송 성능
PTFE 고주파 절연 및 금 도금 접촉을 통해 MMCX 케이블은 삽입 손실 및 반사를 크게 줄이고 신호 무결성을 유지합니다.
내진동 구조물
스냅 - 온 구조는 우수한 진동 및 느슨한 저항을 제공하므로 야외 및 모바일 사용에 적합합니다.
다양한 케이블 호환성
다양한 RF 동축 케이블 (RG - 178, RG - 316, 1. 13 mm 등) 과 호환되며, 다양한 구부러짐 반지름과 유연성 설계를 지원합니다.
3. MMCX 케이블의 주요 특징
| 프로젝트 | 기술 매개변수 | 기능 |
| 임피던스 (Impedance) | 50 Ω | 주류 RF 시스템과 호환되며 신호 반사 최소화 |
| 주파수 범위 | 0 ~ 6 GHz | Wi - Fi, GPS, 5 G 및 기타 주파수 대역에 적용 가능 |
| 플러그 및 플러그 해제 수명 | ≥ 500 회 | 높은 신뢰성, 장기 사용에 적합 |
| 접촉 저항 | ≤ 10 mΩ | 낮은 손실과 높은 전도성 유지 |
| 재료 구조 | 금 도금 구리 합금 + PTFE 미디어 | 부식 방지, 낮은 유전률 |
| 작동 온도 | - 55 °C ~ + 155 °C | 복잡한 산업 및 야외 환경에 적응 가능 |
4. MMCX 케이블의 일반적인 응용 시나리오
MMCX 케이블은 다양한 고주파 통신 및 소형 장비에 광범위하게 사용되며, 다음을 포함하지만 이에 국한되지 않습니다.
통신 및 RF 모듈: Wi - Fi, LTE, Bluetooth, GNSS 및 기타 신호 전송 모듈.
드론 시스템: 이미지 전송 링크 및 안테나 연결.
Medical and Biomedical Instruments: 심박수 모니터 및 초음파 진단 장비를 위한 내부 RF 링크.
스마트 웨어러블: 고밀도 안테나 연결 및 RF 경로 라우팅.
Industrial and Automation Systems: Vibration - and Interference - Resistant Signal Transmission Environments (산업 및 자동화 시스템: 진동 및 간섭 저항성 신호 전송 환경)
5. MMCX 케이블의 맞춤화 추세
RF 장치의 다양성이 증가함에 따라 표준 MMCX 케이블은 더 이상 모든 애플리케이션 요구 사항을 충족하기에 충분하지 않습니다.
업계는 현재 다음과 같은 영역에서 주로 높은 맞춤화 및 정밀 조립을 향한 추세입니다.
- 인터페이스 방향 사용자 정의: 직선, 각도 및 회전 설계를 지원합니다.
- 케이블 길이 및 차폐 사용자 정의: 시스템 주파수 및 간섭 환경에 따라 최적화됩니다.
- 인터페이스 어댑터 솔루션: SMA - MMXC 및 U. FL - MMXC 와 같은 하이브리드 구성을 설계할 수 있습니다.
- 방수 및 내진동 설계: 실외 장비의 신뢰성을 향상시킵니다.
전문 와이어 하네스 및 RF 케이블 제조업체로서, 카웨이 (Kaweei) 설계 및 샘플 개발에서 대량 생산에 이르기까지 원스톱 서비스를 제공하여 모든 케이블이 프로젝트의 전기 및 기계적 요구 사항을 충족하도록합니다.
6. SMP 와 MMCX 의 차이점
| 항목 비교 | MMCX | SMP |
| 전체 치수 | 약 2. 4 mm | 약 3. 0 mm |
| 주파수 캡 | 6 GHz | 최대 40 GHz |
| 연결 방법 | 스냅 켜기 | 플러그인 플러그인 |
| 플러그 및 플러그 해제 수명 | ≥ 500 회 | ≥ 100 회 |
| 주요 응용 프로그램 | 무선 통신, 드론, 의료 장비 | 고속 데이터 전송, 군용 레이더 시스템 |
| 원가 | 미디엄 | 높은 |
| SMA 와의 호환성 | 어댑터 케이블을 통해 가능합니다. | 일반적으로 호환되지 않습니다. |
7. MMCX 케이블 FAQ
Q 1: MMCX 케이블은 고주파 5 G 모듈에 사용할 수 있습니까?
예, 일부 고성능 MMCX 케이블은 6 GHz 이상의 주파수를 지원할 수 있으므로 5 G 및 고속 데이터 모듈에 적합합니다.
Q 2 : MMCX 와 MCX 의 주요 차이점은 무엇입니까?
MMCX 는 더 작고 가볍기 때문에 공간이 제한된 장치에 적합하며, MCX 는 더 크고 견고합니다.
Q 3 : MMCX 케이블은 방수입니까?
표준 모델은 방수되지 않지만 씰을 추가하거나 IP 67 엔클로저를 사용하여 보호 할 수 있습니다.
Q 4: MMCX 케이블은 SMA 커넥터와 호환됩니까?
이 연결을 수행하려면 전용 어댑터 또는 사용자 정의 케이블이 필요합니다.
Q 5 : Does it 와이어 하네스 어셈블리 사용자 정의 MMCX 케이블을 제공합니까?
예, 커넥터 각도, 케이블 길이, 재료 및 주파수 매칭을 사용자 정의하여 제품이 시스템 요구 사항을 완전히 충족하도록 할 수 있습니다.
8. MMCX 케이블 요약
RF 기술이 계속 진화함에 따라 MMCX 케이블은 소형 고주파 장치를 연결하는 핵심 구성 요소가 되었습니다.고성능, 고밀도, 내구성 및 확장성을 결합하여 산업 제어, 무선 통신, 의료 기기 및 스마트 단말기를 포함한 다양한 분야에서 탁월합니다.
