エレベータ配線ハーネスガイド ： 安全性と構造から設置までのシステム概要

現代の建物では、エレベーターは不可欠な輸送手段となっており、エレベーターの配線ハーネスは安定した運転を支える重要なコンポーネントです。ニューラルネットワークのように、電源、制御信号、安全情報をエレベーターシステムのあらゆる部分に送信します。ドアオペレータが動作しないこと、ボタンの故障、フロアディスプレイの異常など、多くのエレベーターの故障は、しばしば配線ハーネスの問題にさかのぼることができます。エレベータの安全運転機構をよりよく理解するためには、エレベータの配線ハーネスについて体系的かつ理解しやすい説明を提供する必要があります。

1.エレベーターの配線ハーネスとは何ですか ？

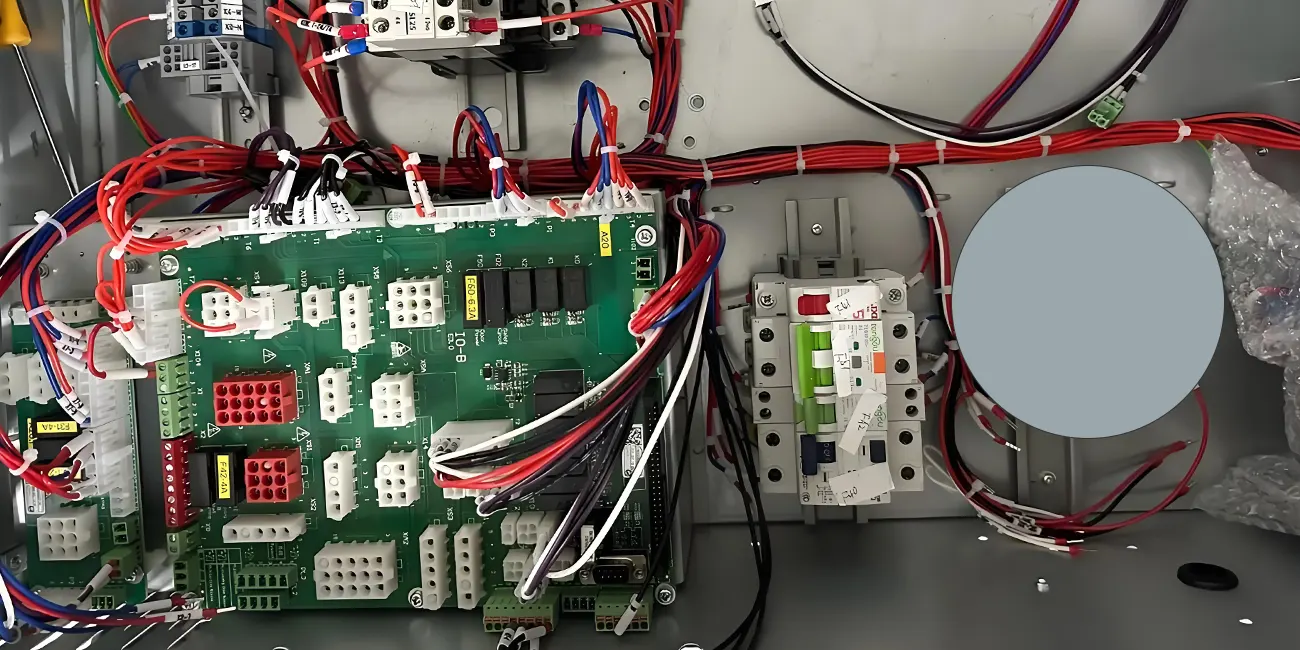

エレベータの配線ハーネスは、 電気 様々なワイヤ、コネクタ、シース材料、固定構造からなる部品。それはホイストウェイ、車、ドアオペレータ、および制御キャビネット全体に分布し、エレベーターの電力接続と信号伝送を達成するために使用されます。

エレベータシステムで最も代表的な部分は、車両が上下に移動するにつれて連続的に曲がる移動ケーブルです。単一の移動ケーブルは、長さ数十メートルになり、毎日数百または数千の曲げに耐えることができます。また、ドアオペレータ配線ハーネス、車内配線ハーネス、制御キャビネット配線ハーネスなどがあり、高度に調整された電気ネットワークを形成しています。

エレベータの配線ハーネスは、高い安全性と高い信頼性の要件を満たしながら、動的、振動誘導、湿度変化、電磁干渉環境で長期間動作する必要があるため、特殊です。

2.エレベータ配線ハーネスの動作特性

通常の産業用配線ハーネスとは異なり、エレベータ配線ハーネスはダイナミックな環境で動作します。走行ケーブルは、車両の上下り中に絶えず曲がり、ドアオペレータのワイヤハーネスは、ドアを開閉中に頻繁に引力や振動に耐えます。高湿度、ほこり、ホイストウェイ内の潜在的な温度変動はすべて、配線ハーネスの老化を加速させます。

エレベータ制御システムには信号品質にも非常に厳しい要件があります。信号線との干渉は、不正なフロアディスプレイ、不安定な速度制御、さらにはエレベーターの停止につながる可能性があります。したがって、シールド構造、柔軟な導体、耐摩耗性シースは、エレベータ配線ハーネスの設計に不可欠なコンポーネントです。

3.エレベーター配線ハーネスの一般的な問題点

エレベータの配線ハーネスは、長期使用中に様々な問題を経験する可能性があります。

• 屈曲疲労：走行ケーブルの曲げを繰り返すと、内部銅線が徐々に破損し、信号の不安定化や完全な中断につながる可能性があります。
• シースの老化 ： シャフト環境はシースの摩耗や割れを引き起こし、断熱性能に影響を与えます。
• 緩いコネクタ：長期振動によりコネクタが緩み、ドアオペレータ、ボタン、ディスプレイ画面の故障につながる可能性があります。
• 電磁干渉 ：インバータからの高周波干渉は制御信号に影響を与える可能性があります。配線ハーネスがシールドを欠いている場合、不具合が発生しやすくなります。

これらの不具合は、エレベーターの乗り心地に影響を与えるだけでなく、エレベーターのシャットダウンなどの安全上の危険を引き起こす可能性があります。

4.信頼性の高いエレベーター配線ハーネスを選ぶ方法 ？

エレベータの長期安定運転を確保するためには、配線ハーネスの選択には、材料、構造、互換性を慎重に考慮する必要があります。

移動ケーブルセクションでは、フレキシブル導体が重要です。柔軟性の高いマルチストランド銅線は、通常の単鎖銅線よりも繰り返し曲げに耐えます。同時に、配線ハーネスシース材料は、以下の動作環境に基づいて選択する必要があります。

• 低煙ハロゲンフリー材料 （ LSZH ）
• 耐摩耗性 TPU シース
• 特殊改質 PVC

これらの材料は火災時の煙を少なく、シャフト内の摩擦や衝撃に耐えることができます。

選択を行う際には、以下の基準を優先する必要があります。

EN 81 — 20 / EN 81 — 50 エレベーターの安全基準：

これらは欧米のエレベーターメーカーが一般的に従う規格です。

制御システムは、周波数変換干渉に抵抗するための良好なシールド設計を持たなければならず、移動ケーブルは、銅線が伸びて損傷するのを防ぐための引張コアを持たなければならず、コネクタは、信号の安定性と正確な制御を確保するために、緩みを防ぐために耐衝撃性、プラグアンドプル性でなければなりません。

5.設置 · 保守の要点

最高のケーブルハーネスでも、不適切にインストールすると寿命を大幅に短縮します。設置中は、ケーブルをねじたり、結びつけたり、強制的に曲げたりしないでください。同時に、付属ケーブルの取り付け位置は、重量を均等に分配し、局所圧力を避けるように適切に設計する必要があります。

メンテナンスに関しては、ケーブルハーネス、コネクタ、可動部品の表面摩耗の点検を定期的に行うことが不可欠です。特にエレベーターが頻繁に使用される建物では、小さな割れや信号異常があれば速やかに対処し、より大きな安全危険を防ぐ必要があります。

6.プロのワイヤーハーネス工場

エンジニアリング会社やエレベータメーカーにとって、高柔軟性の移動ケーブル、特殊なインターフェースハーネス、ドアオペレータシールドハーネスなどをカスタマイズする必要がある場合は、バルクでは、彼らは専門の供給者と協力することができます。 ワイヤーハーネスアセンブリ （ ハーネスのカスタマイズ工場 ） ：

工場は、 UL / IEC 規格を満たすカスタマイズされた配線ハーネスソリューションを提供し、小バッチ試作と構造最適化をサポートし、特に非標準エレベータの改装に役立ちます。

FAQ： よくある質問

エレベーターの配線ハーネスは通常どのくらい持続しますか ？

配線ハーネスの寿命は、使用頻度、設置品質、およびシャフト環境によって異なります。一般的に、それは 5 — 10 年持続できます。頻繁に使用するエレベーターは、早期に点検することをお勧めします。

なぜエレベーターの走行ケーブルは故障しやすいのか ？

毎日何千回もの曲げを経験し、重力の影響と相まって、エレベータの配線ハーネス全体で最も荷重が大きい部分です。

通常の産業用ケーブルはエレベーター配線ハーネスを置き換えられますか ？

いいえ、エレベータの配線ハーネスには、産業用ケーブルでは提供できない柔軟性、耐曲げ性、難燃性が必要です。

配線ハーネスの交換が必要かどうかを判断するには ？

信号の変動、シースの割れ、破損したワイヤ、または接続の緩みに気付いたら、すぐに交換を手配する必要があります。

結末

エレベータの配線ハーネスは、普通に見えますが、エレベータの安全運転を保証するコア「見えない部品」です。エレベータの構造と動作特性を十分に理解することで、設計者、インストーラー、保守担当者がエレベータシステムをより効果的に計画し管理することができます。適切な選択、標準化された設置、定期的なメンテナンスにより、エレベータ配線ハーネスは複雑な環境で長期的な安定性を維持し、日常的な交通の安全性を保証します。
