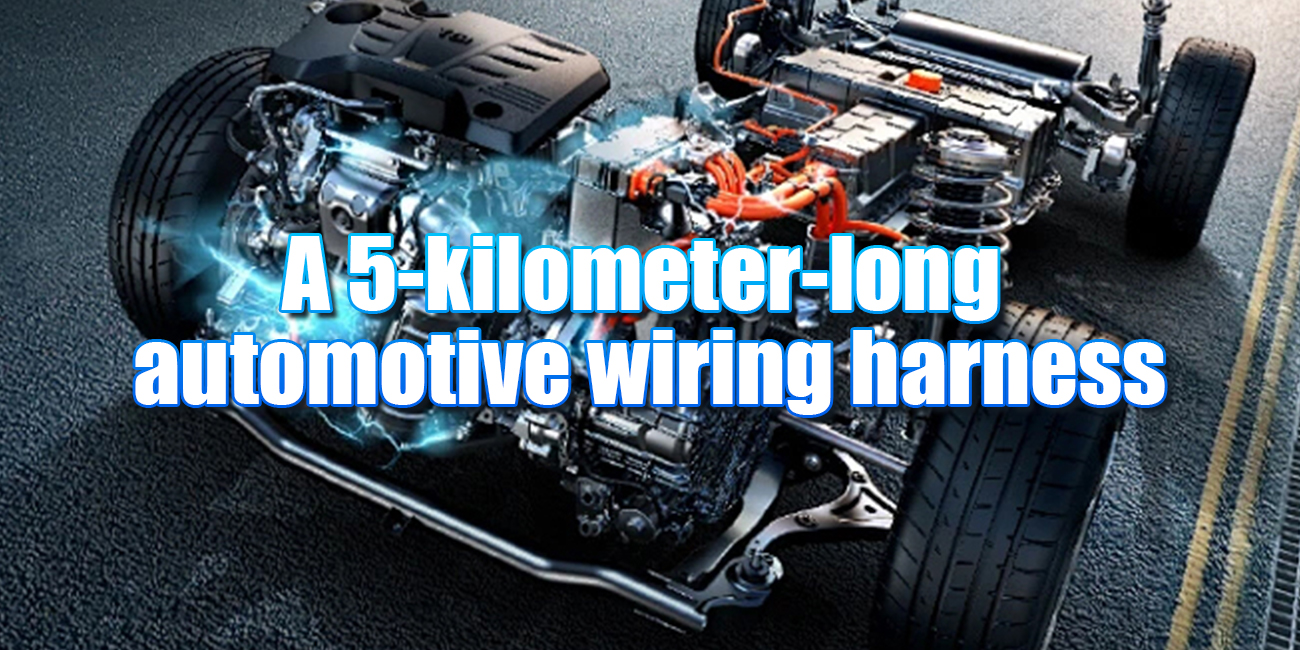

현대 승용차는 지능형 주행, 차량 내 엔터테인먼트, 열 관리 및 신에너지 파워 시스템을 지원하기 위해 매우 복잡한 전기 및 전자 아키텍처에 의존합니다. 현대 차량 전기 시스템의 핵심 특징은 차량 내 자동차 와이어링 하네스 배치의 막대한 규모입니다. 모든 차량 회로의 개별 전선을 끝에서 끝까지 연결하면 완전한 차량의 총 배선 길이는 수 킬로미터에 달할 수 있습니다. 정확한 수치는 차량 등급, 기능 구성, 전기 아키텍처 및 전기차/내연기관 차량 유형에 따라 크게 달라지며, 이는 현대 자동차 와이어링 하네스 설계 및 전자 개발의 증가하는 복잡성을 반영합니다.
자동차 와이어링 하네스 제조업체의 경우 과도한 하네스 길이, 중복 분기 및 불합리한 레이아웃 설계는 차량 무게, 자재 비용, 조립 복잡성 및 전기 손실을 직접적으로 증가시킵니다. 배선 길이 수치에만 초점을 맞춘 과학 보급 콘텐츠와 달리, 이 기사는 복잡한 자동차 와이어링 하네스 구조의 본질적인 이유, 와이어링 하네스 감소의 엔지니어링 트레이드오프, 자동차 와이어링 하네스 제조의 핵심 과제, 그리고 경량화 및 단순화된 하네스 설계를 위한 전문적인 솔루션을 분석합니다.
자동차 하네스 복잡성을 유발하는 핵심 기능
자동차 와이어링 하네스는 차량 전력 분배 및 신호 전송의 핵심 매체로서 전체 차량의 모든 핵심 전기 부품을 연결합니다. 단순한 의인화 은유가 필요 없으며 차량 배선의 기본 규모를 결정하는 다섯 가지 핵심 기능 시나리오를 통해 정확한 엔지니어링 가치를 제공합니다:
-
전력 분배: 스타터, 발전기, 냉각 팬 및 연료 펌프를 포함한 고전류 부품과 저전류 차량 내 전기 장비에 안정적인 전원 공급.
-
센서 신호 수집: 엔진 센서, 차체 센서 및 카메라와 레이더와 같은 ADAS 인식 장치를 위한 실시간 신호 전송.
-
ECU 상호 통신: CAN, LIN 및 Automotive Ethernet 프로토콜을 기반으로 차량 탑재 제어 장치 간의 데이터 상호 작용을 통해 차량 시스템의 협조 제어 실현.
-
액추에이터 제어: 점화 코일, 인젝터, 차체 모터 및 기타 실행 부품에 제어 명령을 전송하여 차량 기능 동작 완료.
-
신에너지 고전압 전송: 전기차 및 하이브리드 차량을 위한 특수 고전압 배선 시스템으로 배터리 전력 출력, 인버터 작동 및 충전 시스템 작업 지원.
차량 지능화 및 전동화의 지속적인 업그레이드로 차량 탑재 센서, 제어 모듈 및 기능 시스템의 수가 크게 증가하여 하네스 규모와 복잡성이 더욱 커지고 있습니다.
차별화된 설계 요구사항: 내연기관차 vs. 전기차 와이어링 하네스
내연기관 차량과 신에너지 차량은 완전히 다른 하네스 설계 표준과 기술적 임계값을 가지고 있으며, 그중 전기차 고전압 하네스는 제조업체에 기존 차량의 일반적인 저전압 배선 설계를 훨씬 능가하는 더 엄격한 전문적 요구사항을 제시합니다.
1. 내연기관차 저전압 하네스
연료 차량의 하네스는 주로 12V 저전압 회로에 집중되어 있으며, 엔진룸 전원 회로, 차체 제어 회로 및 차량 내 엔터테인먼트 회로를 포함합니다. 핵심 설계는 진동 저항, 엔진룸 고온 저항 및 기본 방수 및 내식성에 중점을 두며, 기술 지표가 상대적으로 단일하고 제조 공정이 성숙합니다.
2. 전기차 고전압 및 저전압 통합 하네스
전기차 및 하이브리드 차량은 기존 저전압 하네스에 완전한 고전압 전기 시스템을 추가하여 전기차 와이어링 하네스 및 고전압 자동차 와이어링 하네스 생산을 위한 여러 맞춤형 설계 및 제조 요구사항을 가져옵니다:
-
고전압 절연 보호: 수백 볼트의 작동 전압에 적응하고 누전 위험을 방지하기 위해 특수 절연 재료가 사용됩니다.
-
EMC 차폐 및 항간섭: 고속 통신 및 민감한 신호 회로에 필요한 곳에 차폐 및 트위스트 페어 구조를 적용하여 전자기 간섭을 줄이고 통신 안정성을 유지합니다.
-
HVIL 안전 설계: 고전압 인터록 회로가 구성되어 하네스 분해 및 비정상 조건에서 전원 차단 보호를 실현하여 차량 안전을 보장합니다.
-
표준화된 주황색 식별: 모든 고전압 케이블 및 커넥터는 통일된 주황색 외부 보호를 채택하여 명확한 안전 식별을 형성합니다.
-
열 및 기계적 보호: 신에너지 차량 배터리 팩 및 파워트레인의 복잡한 작동 조건에 적응하기 위한 특수 열 관리 및 진동 방지, 마모 방지 구조 설계.
-
연면 거리 및 이격 거리 제어: 고전압 전기 안전 표준을 엄격히 준수하여 하네스 단자 및 커넥터의 전기적 간극 및 연면 거리를 제어합니다.
엔지니어링 트레이드오프: 왜 더 짧은 하네스가 항상 더 좋은 것은 아닌가
과도하게 긴 자동차 와이어링 하네스 배치는 불필요한 차량 무게를 추가하고 자재 사용량을 늘리며 배선 및 조립을 더 복잡하게 만들고 잠재적인 전기 고장 위험을 높여 자동차 하네스 무게를 현대 차량 개발의 핵심 최적화 지표로 만듭니다. 그러나 자동차 엔지니어링 및 제조 관점에서 하네스 최적화는 단순히 "짧을수록 좋다"를 추구할 수 없습니다. 무작정 배선 길이를 줄이면 차량 조립, 사용 및 유지보수에 숨겨진 위험이 발생합니다. 전문적인 하네스 설계는 여러 핵심 요소의 균형을 맞춰야 합니다:
-
표준 배선 경로: 하네스 레이아웃은 배기 고온 영역, 날카로운 모서리 및 움직이는 부품을 피해야 하며 고정된 차체 배선 표준을 따라야 하므로 최소 배선 길이가 제한됩니다.
-
케이블 굽힘 반경: 과도하게 짧은 하네스는 전선의 과도한 굽힘을 유발하여 내부 도체 및 절연층을 손상시키고 수명을 단축시킵니다.
-
서비스 루프 여유: 도어 힌지, 테일게이트 및 탈착식 부품에 대해 예약된 배선 여유가 필요하여 빈번한 개폐 및 후속 유지보수 분해에 적응합니다.
-
커넥터 설치 공간: 합리적인 하네스 길이는 커넥터가 충분한 조립 및 잠금 공간을 확보하여 장력으로 인한 접촉 불량을 방지합니다.
-
열 및 EMC 환경: 적절한 배선 길이와 레이아웃은 국부적인 열 축적 및 신호 크로스토크를 방지하여 전기 시스템 안정성을 보장합니다.
-
제조 가능성 및 서비스 용이성: 하네스 길이는 자동화 및 수동 생산의 조립 순서와 후속 차량 유지보수의 접근성을 충족해야 합니다.
중복 하네스 설계의 잠재적 위험
최적화되지 않은 하네스 토폴로지 및 중복 배선 분기는 차량 생산 및 장기 운영에 여러 숨겨진 문제를 가져오며, 이는 전문적인 하네스 제조 최적화가 해결하는 핵심 문제점입니다:
추가 하네스 분기, 단자 및 커넥터는 전기 연결점 수를 증가시킵니다. 각 추가 연결 링크는 조립 복잡성을 높이고 압착 불량, 접촉 느슨함 및 단자 부식과 같은 잠재적 고장 위험을 도입합니다. 동시에 밀집된 중첩 하네스 번들은 방열을 방해하고 라인 노화를 악화시키며 간헐적 신호 결함 및 회로 과부하 문제를 쉽게 유발합니다. 또한 중복 배선은 도킹, 스레딩 및 배선과 같은 수동 조립 공정을 증가시켜 생산 효율성을 떨어뜨리고 전체 차량 제조 및 유지보수 비용을 높입니다.
하네스 길이 최적화를 위한 전문 제조 솔루션
전문 자동차 와이어링 하네스 제조업체로서 우리는 성숙한 DFM(Design for Manufacturability) 엔지니어링 시스템과 차량 전기 아키텍처 최적화 경험을 바탕으로 차량 안전과 성능을 희생하지 않고 하네스의 과학적 감소 및 경량화 업그레이드를 실현합니다. 핵심 최적화 방법은 다음과 같습니다:
-
전체 하네스 배선 최적화: 전체 차량 배선 경로를 미리 시뮬레이션하고 불필요한 우회 경로를 제거하며 위험한 작업 영역을 피한다는 전제 하에 효과적인 배선 길이를 단축합니다.
-
커넥터 레이아웃 조정: 차량 전기 레이아웃 표준에 따라 커넥터 설치 위치를 합리적으로 계획하고 불합리한 배치로 인한 중복 분기 라인을 줄이며 하네스 토폴로지를 단순화합니다.
-
분기점 설계 최적화: 분산된 소형 분기를 통합하고 하네스 분기 위치를 표준화하며 독립 배선 세그먼트 수를 줄이고 전체 하네스의 통합도를 향상시킵니다.
-
정밀 와이어 사양 매칭: 저전류 회로에 과도한 사양의 배선을 피합니다. 실제 전류 부하 및 배선 길이에 따라 와이어 게이지(AWG)를 매칭하여 와이어 무게와 부피를 줄이고 자원 낭비를 방지합니다.
-
전체 공정 DFM 검증: 샘플 생산 전에 배선 길이, 분기 위치, 단자 모델, 커넥터 방향, 배선 경로 및 조립 순서를 포괄하는 종합적인 검사 및 최적화를 수행하여 설계 결함을 사전에 제거합니다.
-
새로운 E/E 아키텍처 반복에 적응: 차량 전기 아키텍처가 전통적인 중앙 집중식 아키텍처에서 도메인 아키텍처 및 존 아키텍처로 업그레이드되는 추세를 따릅니다. 존 제어 모듈을 통해 지역 회로의 중앙 집중식 관리를 실현하고 차량 간 장거리 배선을 크게 줄이며 하네스 길이와 무게를 근본적으로 줄입니다.
하네스 테스트 및 검증
설계 최적화 후에도 자동차 와이어링 하네스는 양산 전에 차량 등급 신뢰성 표준을 완전히 준수하는지 확인하기 위해 체계적인 전기 및 기계적 검증이 필요합니다. 일반적인 검증 절차에는 회로 연속성 테스트, 절연 저항 감지, 전기차 회로의 고전압 내전압 테스트, 단자 압착 품질 검사, 커넥터 잠금 및 호환성 검증, 전체 치수 및 배선 일치성 검사가 포함됩니다. 엄격한 생산 전 테스트는 설계 허점을 제거하고 전기 손실 및 신호 이상을 방지하며 최적화된 경량 하네스 솔루션이 복잡한 차량 작동 환경에서 장기적으로 안정적임을 보장합니다.
결론
현대 자동차 와이어링 하네스의 킬로미터 수준 배선 길이는 차량 전동화 및 지능화 업그레이드의 불가피한 결과이며 의미 없는 중복 설계가 아닙니다. 현재 자동차 하네스 최적화의 핵심은 무작정 길이를 줄이는 것이 아니라 엔지니어링 표준, 제조 가능성 및 차량 안전에 기반한 균형 잡힌 경량 설계이며, 이는 자동차 와이어링 하네스의 길이 및 과도한 하네스 무게와 관련된 핵심 문제점을 효과적으로 해결합니다.
전문 하네스 제조 기업은 심층적인 E/E 아키텍처 이해, 정밀한 DFM 엔지니어링 제어 및 풍부한 차량 배선 경험을 바탕으로 자동차 제조업체가 차량 무게를 줄이고 조립 및 유지보수 비용을 낮추며 전기 시스템 안정성을 향상시키고 신에너지 및 지능형 차량의 전문 자동차 와이어링 하네스 시스템에 대한 더 높은 요구사항을 충족하도록 도와야 합니다.
우리 엔지니어링 팀은 도면 및 BOM 검토부터 DFM, 프로토타입 생산, 테스트 및 양산에 이르기까지 맞춤형 자동차 와이어링 하네스 개발을 지원합니다. 내연기관차, 전기차 또는 첨단 차량 전자 장치와 관련된 프로젝트의 경우 하네스 설계를 검토하고 표준화된 자동차 와이어링 하네스 제조 프로세스를 통해 배선, 제조 가능성, 무게 및 조립 효율성을 개선할 기회를 식별할 수 있습니다.
