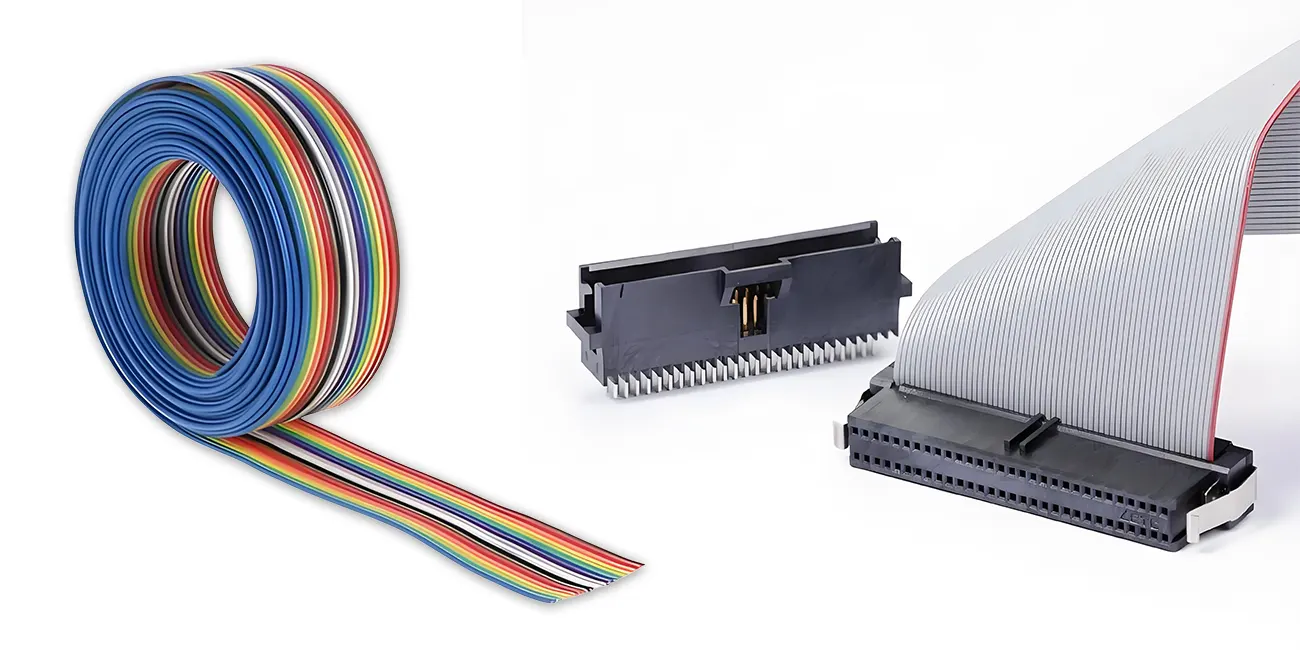

Руководство по ленточным кабелям IDC: плоские каналы передачи данных, соединяющие мир

В современной электронике и промышленном оборудовании, Лентановые кабели IDC Они стали одним из самых распространенных и важных соединителей.Независимо от того, используются ли они в материнских платах компьютеров, принтерах, системах промышленного управления или автоматизированном тестовом оборудовании, кабели IDC играют ключевую роль в передаче данных и сигналов.Эта статья даст глубокое понимание этого важного, но незаменимого кабельного продукта, сосредоточившись на его конструктивном дизайне, сценариях применения, соображениях выбора и будущих тенденциях развития.

1.Что такое кабель IDC?

Кабели IDC Это обернутые, многоядерные кабели, состоящие из нескольких изолированных проводников, расположенных бок о бок.Они часто используются с разъемами IDC, обеспечивая быстрые и стабильные многоядерные соединения посредством зажимания.

IDC, что означает «Insulation Displacement Connector», является технологией соединения, которая позволяет прямое зажимание проводников путем простого размывания провода.Этот оболочный кабель позволяет быстро подключать, значительно повышая эффективность производства и надежность соединения.Он широко используется в потребительской электронике, промышленной автоматизации, автомобильной электронике и других областях, значительно повышая эффективность производства и надежность соединения.

2.Структура и характеристики кабеля IDC

Кабели IDC имеют сложную конструкцию и состоят из следующих компонентов:

• Проводчик: в основном консервированная медная проволока, предлагающая отличную проводимость и окисление.
• Изоляция: в основном изготовлена из ПВХ, ПЭ или ТПЭ, предлагая гибкость и термостойкость.
• Плоская структура: расстояние между каждым проводником фиксируется (например, 1,27 мм, 2,54 мм), облегчает стандартизированные соединения и автоматизированную установку.

Тип продукции и цена

• Спецификации: Общие 1,27 мм, 2,0 мм и 2,54 мм, поддерживая 6P-64P проволоки.
• Материалы: Преимущественно консервированное медное ядро, огнестойкий пепельный кабель UL2651, термостойкий и подходит для дисплеев, нового энергетического оборудования и других приложений.

Кабели IDC не только предлагают преимущества многоядерной параллельной передачи и минимальные помехи сигналов, но и обеспечивают высокоскоростную передачу данных.Они совместимы с различными стандартными интерфейсами (например, разъемы IDC с шагом 2,54 мм) и поддерживают серийную сборку, что делает их подходящими для автоматизированных производственных линий.

3.Материалы и производственные процессы

• Проводчик: Обычно используется высокочистая кислородная медь (OFHC) или консервированная медная проволока.Структура скрученной проволоки улучшает сопротивление прогибанию (например, скрученная проволока размером 7 × 0,05 мм имеет срок службы прогибания более 500 000 циклов).
• Материалы для изоляции: Общие изоляционные материалы включают ПВХ (-20°C до 80°C), ПЭ (отличные диэлектрические свойства), ПТЭ (-200°C до 260°C) и ПИ (-269°C до 400°C). PI часто используется в сложных приложениях, таких как медицинские и военные.
• Точность производства: полностью автоматизированная производственная линия достигает точности обработки ±0,01 мм, обеспечивая стабильную передачу сигнала.

4.Типы соединителей и интерфейсные стандарты

• Разъемы IDC для плоских кабелей: обычно встречаются внутри компьютеров, например, для подключения жестких дисков к материнским платам, поддержка шагов 0,05 дюйма (1,27 мм) и 0,1 дюйма (2,54 мм).
• Разъемы Wire-to-board IDC: Используются для подключения одноядерных кабелей к ПКД, подходят для домашней техники или промышленных панелей управления.
• Промышленные круговые разъемы, такие как M12 IDC, поддерживают заканчивание поля и защиту IP67, и широко используются в датчиках и Ethernet-сетях в промышленной автоматизации.

5.Типичные применения ленточных кабелей IDC

Лентановые кабели IDC широко используются в следующих областях:

1. Компьютеры и оборудование связи: Используется для передачи данных между материнской платой и платами расширения и жесткими дисками.
2. Системы промышленной автоматизации: Используются для подключения сигналов между контроллерами PLC, датчиками и испытательным оборудованием.
3. Потребительская электроника: Используется для внутренних соединений в принтерах, сканерах и бытовой технике.
4. Медицинское оборудование и измерительные приборы: используются для сбора сигналов и модульной сборки точных приборов.

Благодаря стандартизированному интерфейсу и высокой эффективности сборки, ленточные кабели IDC стали незаменимым решением для подключения в производстве электроники.

6.Как выбрать правильный кабель IDC?

При выборе кабеля учитывайте следующее:

• Количество ядров и шаг: Выберите общие спецификации в зависимости от типа разъема (например, 10-ядерные, 20-ядерные или 40-ядерные с шагом 1,27 мм или 2,54 мм).
• Материал изоляции: Для высокотемпературных условий выбирайте термостойкий ПВХ или полиэстер.
• Гибкость и изгибаемость: Для оборудования с ограниченным пространством выбирайте кабель с высокой гибкостью и хорошей изгибательной стойкостью.
• Экранированные характеристики: Для высокочастотных сигналов или чувствительных к шуму среды рекомендуется экранированный кабель IDC.

Профессиональные производители, как Kaweei Предлагаем решения для кабельных решений.

Они могут предоставлять индивидуальные кабельные решения IDC с различными длинами, спецификациями и методами замыкания, обеспечивая совместимость и стабильность продукции.

7.Будущие тенденции развития

С миниатюризацией и высокоскоростными достижениями в электронных устройствах, ленточные кабели IDC также развиваются в следующих направлениях:

• Наконец, меньшие шаги и конструкции с более высокой плотностью
• Улучшенная гибкость и высокотемпературная стойкость
• Совместимость с автоматизированной сборкой
• Экологически чистые материалы и полное соответствие стандартам RoHS

Это означает, что будущие ленточные кабели IDC должны обеспечивать не только стабильные соединения, но и быстрые и интеллектуальные соединения.

8. FAQ: Все, что вы можете знать о ленточных кабелях IDC

Q1: В чем разница между кабелями IDC и кабелями FPC?

О: Кабели IDC обычно используют многоядерные медные проводники и разъемы IDC, подходящие для соединения средней и низкой скорости сигналов.Кабели FPC, с другой стороны, используют гибкие печатные схемы, подходящие для соединений высокой плотности в тонких и легких электронных устройствах.

Вопрос 2: Являются ли кабели IDC водонепроницаемыми или термостойкими?

Ответ: Стандартные кабели IDC не водонепроницаемы, но они могут быть защищены с помощью оболочки или специальных материалов.Для применения при высоких температурах выберите термостойкий ПВХ или полиэстер.

Вопрос 3: Могут ли кабели IDC с разной длиной и разъемы быть настраиваемыми?

А: Да.Производители, как СМБУКИ ПРОЛОЧНОГО СРАНИЗА Компания может предоставить кабельные решения IDC с конкретными длинами, количеством ядров, расстояниями и соединительными стандартами, основанными на конструкциях клиентов.
