IDC帶狀電纜指南：連接世界的扁平數據通道

在現代電子和工業設備中， IDC帶狀電纜 已成為最常見、最重要的連接器之一。無論是用於計算機主機板、印表機、工業控制系統還是自動化測試設備，IDC電纜在數據和信號傳輸中發揮著關鍵作用。本文將深入了解這款必不可少的電纜產品，重點居間其結構設計、應用場景、選型考慮因素以及未來發展趨勢。

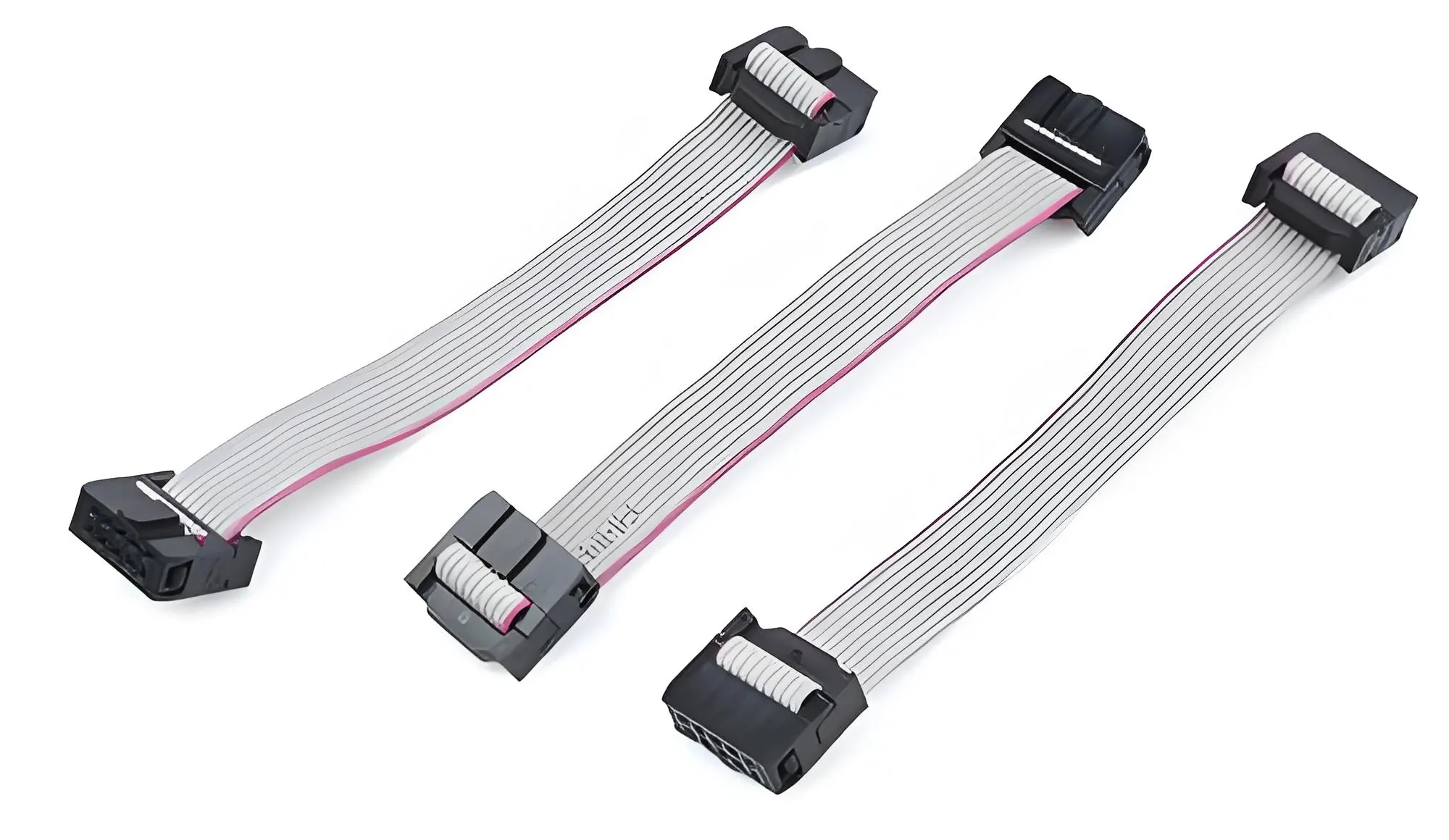

1.什麼是IDC帶狀電纜？

IDC電纜 是由並排排列的多根絕緣導體組成的纏繞多芯電纜。它們通常與IDC連接器配合使用，通過壓接實現快速穩定的多核連接。

IDC代表「絕緣位移連接器」，是一種連接技術，允許通過簡單地剝除電線來直接壓接導體。這種纏繞電纜可以快速連接，顯著提高生產效率和連接可靠性。廣泛應用於消費電子、工業自動化、汽車電子等領域，顯著提高了生產效率和連接可靠性。

2. IDC電纜的結構和特點

IDC電纜具有複雜的設計，主要由以下組件組成：

• 導體：主要是鍍錫銅線，具有出色的導電性和抗氧化性。
• 隔熱材料：主要由PVC、PE或TPE製成，具有靈活性和耐熱性。
• 扁平結構：每個導體之間的間隔是固定的（例如，1.27mm、2.54mm），方便標準化連接和自動化安裝。

產品類型和價格

• 節距規格
• 材料特徵初級鍍錫銅線，UL 2651防火灰電纜，耐熱，適合顯示器、新能源設備等應用。

IDC電纜不僅具有多核並行傳輸和最小信號干擾的優勢，還可以實現高速數據通信。它們與多種標準接口（例如2.54毫米間距IDC連接器）兼容，並支持批量組裝，適合自動化生產線。

3.材料和製造工藝

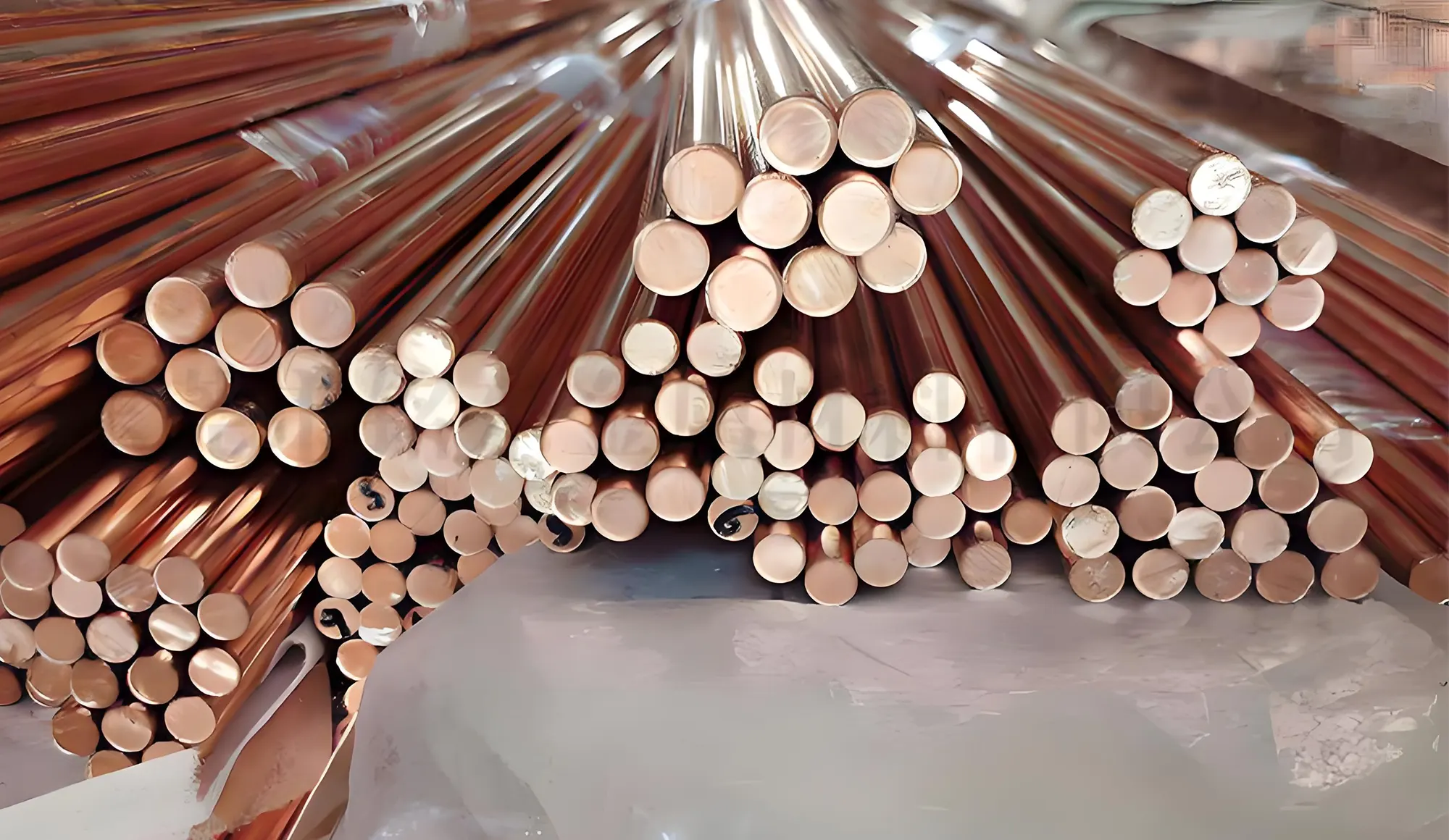

• 導體：通常使用高純度無氧銅（OFHC）或鍍錫銅線。絞合結構提高了抗彎曲性（例如，7 x 0.05毫米絞合線的抗彎曲壽命超過500，000次循環）。
• 絕緣材料：常見的絕緣材料包括PVC（-20 ° C至80°C）、PE（優異的介電性能）、PE（-200 ° C至260°C）和PI（-269 ° C至400°C）。PI通常用於醫療和軍事應用等要求嚴格的應用。
• 製造精度：全自動化生產線實現±0.01mm的加工精度，保證信號傳輸穩定。

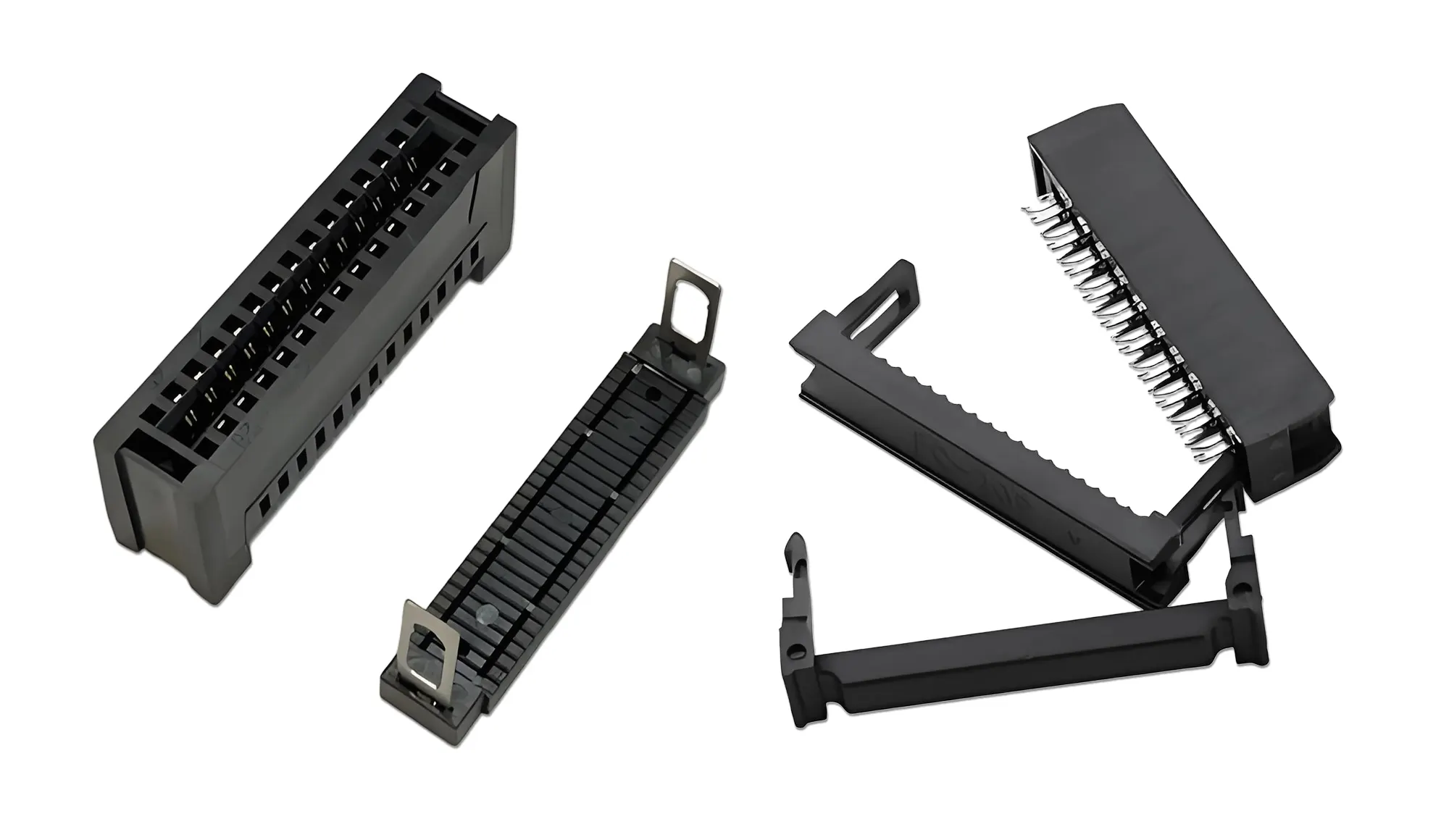

4.連接器類型和接口標準

• 用於扁平電纜的IDC連接器：常見於計算機內部，例如將硬碟連接到主機板，支持0.05英寸（1.27毫米）和0.1英寸（2.54毫米）的間距。
• 線對板IDC連接器：用於將單芯電纜連接到PCB，適合家用電器或工業控制面板。
• M12 IDC等工業圓形連接器支持現場端接和IP 67保護，廣泛用於工業自動化中的傳感器和乙太網。

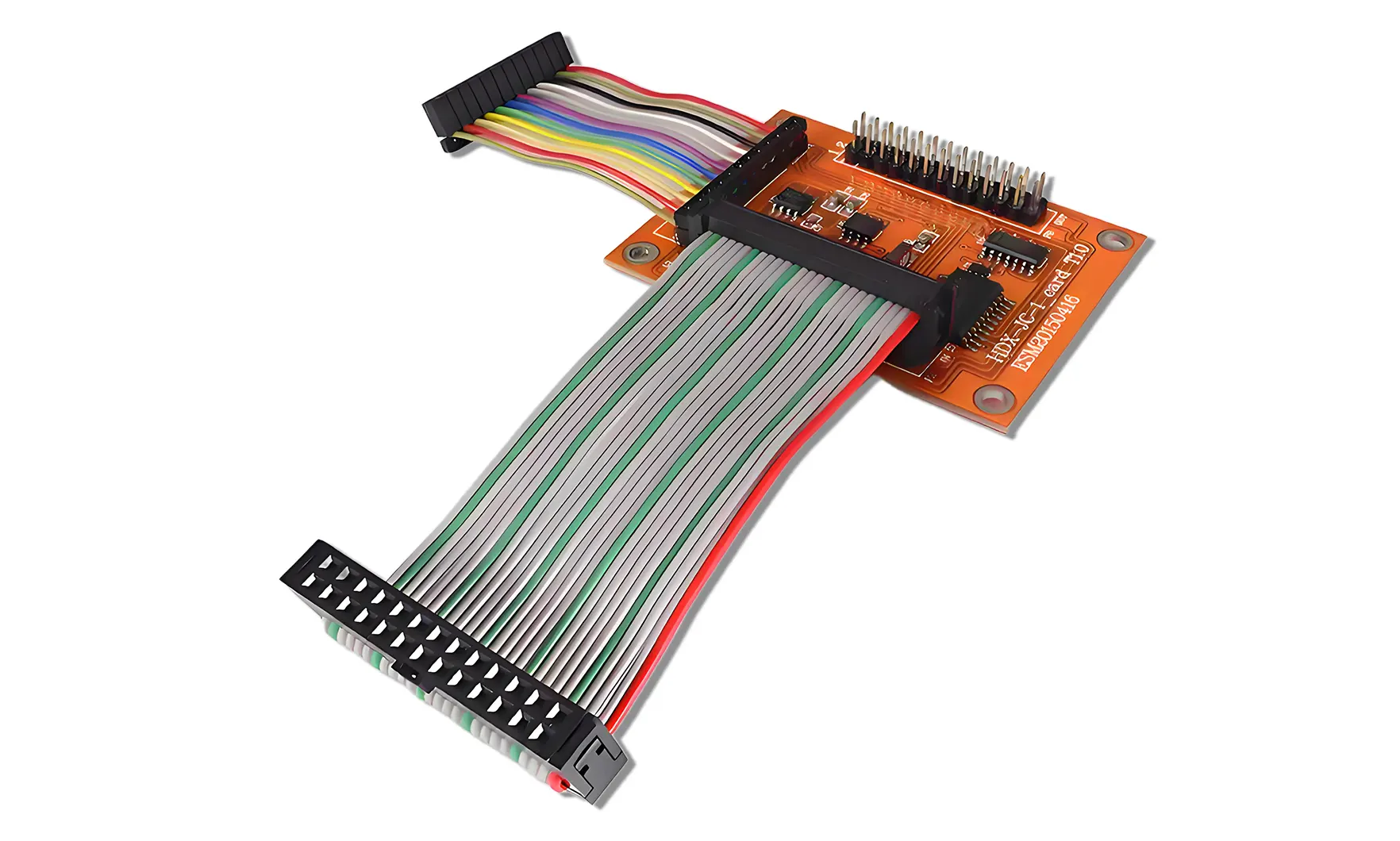

5. IDC帶狀電纜的典型應用

IDC帶狀電纜廣泛應用於以下領域：

1. 計算機和通信設備：用於主機板與擴展卡和硬碟之間的數據傳輸。
2. 工業自動化系統：用於PLC控制器、傳感器和測試設備之間的信號連接。
3. 消費電子產品：用於印表機、掃描儀和家用電器的內部電路連接。
4. 醫療設備和測量儀器：用於信號採集和精密儀器的模塊化組裝。

IDC帶狀電纜憑藉其標準化的接口和高組裝效率，已成為電子製造領域不可替代的連接解決方案。

6.如何選擇合適的IDC電纜？

選擇電纜時，請考慮以下因素：

• 芯數和間距：根據連接器類型選擇常用規格（例如，10芯、20芯或40芯，節距為1.27毫米或2.54毫米）。
• 絕緣材料：對於高溫環境，選擇耐熱PVC或聚酯。
• 靈活性和可彎曲性：對於空間有限的設備，選擇靈活性高、抗彎曲性好的電纜。
• 屏蔽性能：對於高頻信號或噪音敏感環境，建議使用屏蔽IDC電纜。

專業製造商，如 Kaweei 提供定製線束解決方案。

他們可以提供不同長度、規格和端接方式的定製IDC電纜解決方案，確保產品兼容性和穩定性。

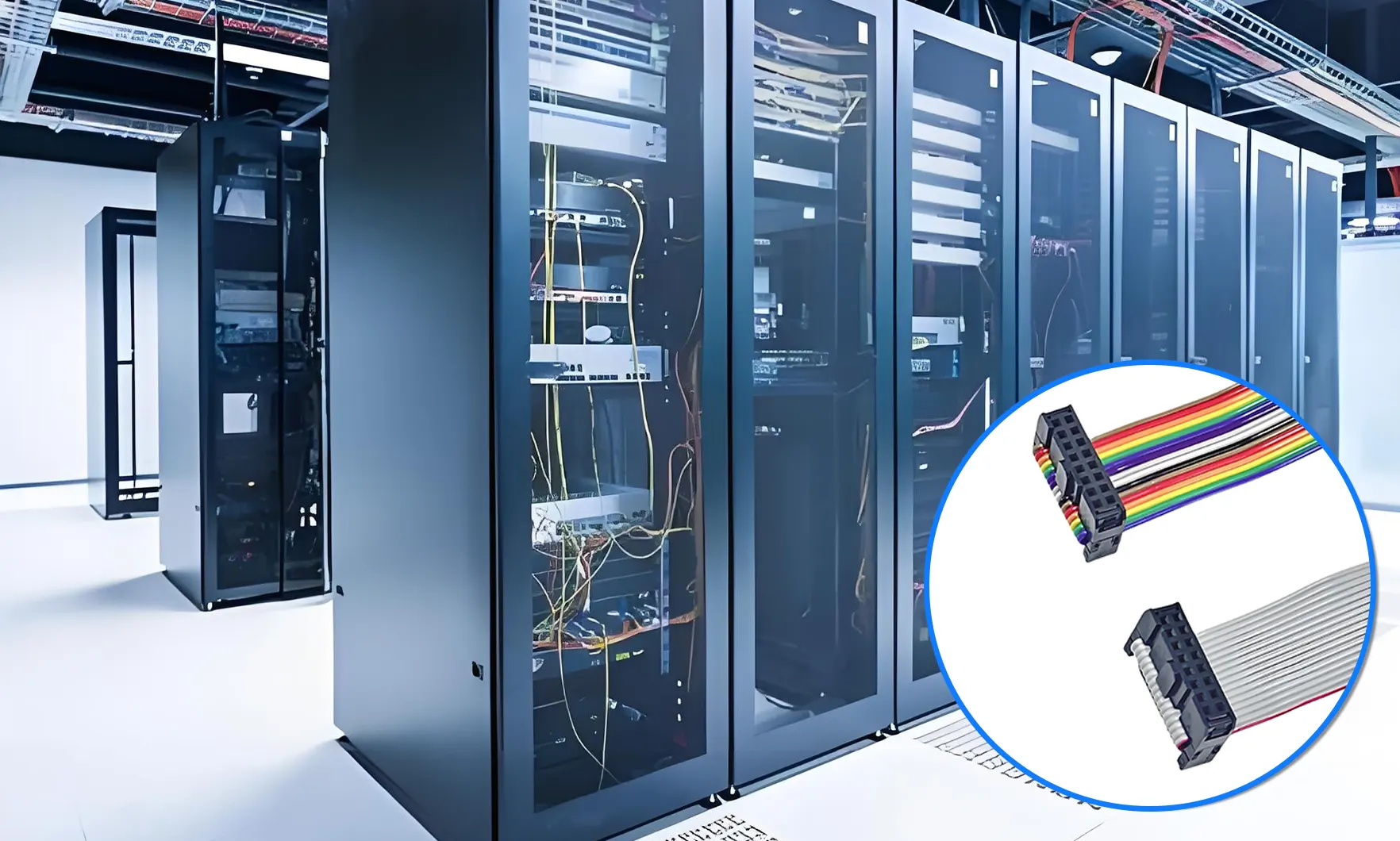

7.未來發展趨勢

隨著電子設備的小型化和高速發展，IDC帶狀電纜也朝著以下方向發展：

• 最後，更小的間距和更高的密度設計
• 提高了柔韌性和耐高溫性
• 增強與自動化裝配的兼容性
• 環保材料並完全符合RoHS標準

這意味著未來的IDC帶狀電纜不僅必須提供穩定的連接，還必須提供快速智能的連接。

8.常見問題解答：您可能想了解的有關IDC帶狀電纜的信息

Q1：IDC電纜和Flex電纜有什麼區別？

答：IDC電纜通常使用多芯銅線和IDC連接器，適合中低速信號連接。另一方面，柔性印刷電路電纜使用柔性印刷電路，適合薄而輕的電子設備中的高密度連接。

Q2：IDC電纜是防水還是耐熱？

答：標準IDC電纜不防水，但可以用夾克或特殊材料進行保護。對於高溫應用，選擇耐熱PVC或聚酯。

Q3：可以定製不同長度和連接器的IDC電纜嗎？

是的.定製製造商，例如 線束組件 可以根據客戶設計提供具有特定長度、芯數、間隔和連接器標準的IDC電纜解決方案。
