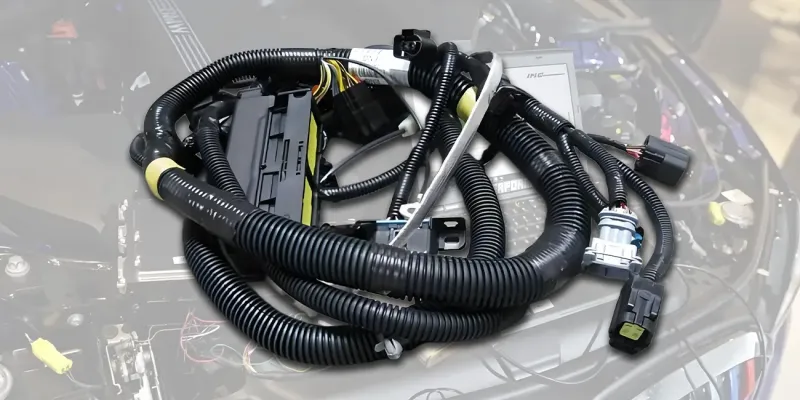

Guide du câblage de l'ECU pour les systèmes de contrôle automobile

L'unité de contrôle électronique du moteur (ECU) est responsable de la transmission des signaux et des instructions de commande. L'ECU est un élément clé de la gestion moteur, agissant comme un « commandant intelligent » pour le moteur. Il surveille automatiquement son fonctionnement tout au long du processus, éliminant ainsi le besoin de contrôle manuel. Lorsque vous appuyez sur l'accélérateur, il calcule la puissance moteur appropriée tout en minimisant la consommation de carburant et en garantissant la conformité des émissions aux réglementations nationales. Cependant, l'ECU seul ne suffit pas ; il s'appuie sur des capteurs pour collecter des informations sur le régime et la température du moteur, et sur des actionneurs pour ajuster l'injection de carburant. Capteurs, actionneurs et ECU sont tous reliés par le faisceau de câbles de l'ECU, transmettant des signaux et assurant leur fonctionnement.

Qu'est-ce qu'un faisceau de câbles ECU ?

Les faisceaux de câbles d'ECU sont des assemblages de câbles spécialement conçus pour les calculateurs électroniques des véhicules. Ils servent principalement à connecter des modules tels que le contrôle moteur, la commande de transmission, l'ABS, les airbags et la commande de carrosserie, permettant ainsi la transmission de données et d'énergie.

Les composants de base comprennent :

• Fils : Principalement du fil de cuivre de qualité automobile, résistant aux hautes températures et aux interférences.
• Connecteurs : S'adaptent parfaitement à la prise de l'ECU pour garantir une transmission stable du signal.
• Isolation et gaine : Protègent le faisceau de câbles de la chaleur, de l'huile et des vibrations.
• Clips de fixation et matériau d'emballage : Maintenez le faisceau de câbles bien acheminé et évitez tout desserrage ou frottement.

Exigences techniques pour le faisceau de câbles de l'ECU

Les faisceaux de câbles ECU ont des exigences techniques extrêmement élevées en matière de conception et de fabrication :

Types et applications des faisceaux de câbles de l'ECU

Le faisceau de câbles du calculateur utilisé varie selon les modèles de véhicules et les systèmes de commande. Les types les plus courants sont :

1. Le faisceau de commande moteur (faisceau ECU moteur) sert à l'injection de carburant, à la commande d'allumage et à l'acquisition des signaux des capteurs d'échappement.
2. Le faisceau de transmission (faisceau de transmission) transmet les signaux de commande de changement de vitesse et la rétroaction de pression hydraulique.
3. Le faisceau de commande de carrosserie (faisceau ECU carrosserie) connecte des modules tels que les serrures de portes, l'éclairage, les vitres et les sièges électriques.
4. Le faisceau ADAS et conduite intelligente (faisceau ECU ADAS) connecte des appareils haute fréquence tels que des caméras, des radars et des capteurs à ondes millimétriques.

Points clés de la personnalisation et de la conception du faisceau de câbles de l'ECU

Les faisceaux de câblage de calculateur de haute qualité sont généralement personnalisés en fonction du modèle et de la fonction du véhicule. Les points clés de la conception incluent :

• Correspondance précise des ports et des affectations de broches du calculateur
• Sélection de diamètres de fils appropriés (séparation des lignes de signal et d'alimentation)
• Optimisation des chemins de câblage pour éviter les zones à haute température et à vibrations
• Intégration de fonctions de blindage EMI et de mise à la terre
• Interfaces modulaires pour un assemblage et une maintenance simplifiés

Test et contrôle qualité du faisceau de câbles de l'ECU

Avant de quitter l'usine, les faisceaux de câbles de l'ECU subissent des tests rigoureux :

• Test de continuité
• Test de résistance d'isolement
• Test de charge de tension
• Test d'étanchéité et de résistance à la chaleur
• Test de force d'insertion et de retrait des broches

Ces liens garantissent que chaque faisceau de câbles reste stable et fiable dans des conditions de travail extrêmes.

FAQ : Questions fréquemment posées sur le faisceau de câbles de l'ECU

Q1 : Quelle est la différence entre les faisceaux de câbles ECU et les faisceaux de câbles automobiles standard ?

Les faisceaux de câbles des calculateurs électroniques servent principalement à transmettre des signaux de commande électroniques de haute précision, exigeant des niveaux élevés d'anti-interférence, de blindage et d'intégrité du signal. Les faisceaux de câbles automobiles standard, quant à eux, sont principalement utilisés pour les applications basse fréquence telles que l'éclairage et l'alimentation électrique.

Q2 : Pourquoi les faisceaux de câbles de l'ECU ont-ils besoin d'un blindage ?

Les faisceaux de câbles du calculateur électronique (ECU) sont souvent connectés à des dispositifs à faible signal, tels que des capteurs et des modules de commande. Les interférences électromagnétiques externes (IEM) peuvent affecter la transmission des données. Le blindage réduit efficacement les interférences et assure la stabilité du signal.

Q3 : En quoi les faisceaux de câbles de l'ECU sont-ils différents dans les véhicules à énergie nouvelle ?

Les faisceaux de câbles des calculateurs des véhicules à énergies nouvelles supportent généralement des tensions et des températures plus élevées. C'est pourquoi ils utilisent des matériaux résistants aux hautes températures, à faible dégagement de fumée et sans halogène, offrant une isolation renforcée. Ils bénéficient également d'un blindage multicouche pour éviter les interférences haute tension.

Q4 : Quelle est la durée de vie typique d'un faisceau de câbles ECU ?

En utilisation normale et avec un câblage approprié, un faisceau de câbles d'ECU peut assurer un fonctionnement stable pendant 8 à 10 ans, voire plus. Cependant, une exposition prolongée à des températures élevées ou à des contraintes mécaniques peut réduire sa durée de vie.

Q5 : Comment déterminer si le faisceau de câbles de l'ECU doit être remplacé ?

Les symptômes suivants peuvent l’indiquer :

• Anomalies ou erreurs de communication du module ECU.
• Le moteur a du mal à démarrer.
• Connecteurs de faisceau de câbles desserrés ou isolation détériorée.
• Signes de brûlure ou de court-circuit.
• En cas de problème, il doit être rapidement inspecté et remplacé afin d'éviter une panne du système.

Q6 : Pouvez-vous personnaliser le faisceau de câbles de l'ECU pour un modèle de véhicule ou un projet spécifique ?

Bien sûr. WIRE HARNESS ASSEMBLY peut fournir des conceptions personnalisées OEM/ODM basées sur le brochage de l'ECU spécifié par le client, la disposition et les exigences de l'environnement de fonctionnement, y compris le diamètre du fil, le type de connecteur et le schéma de blindage.
