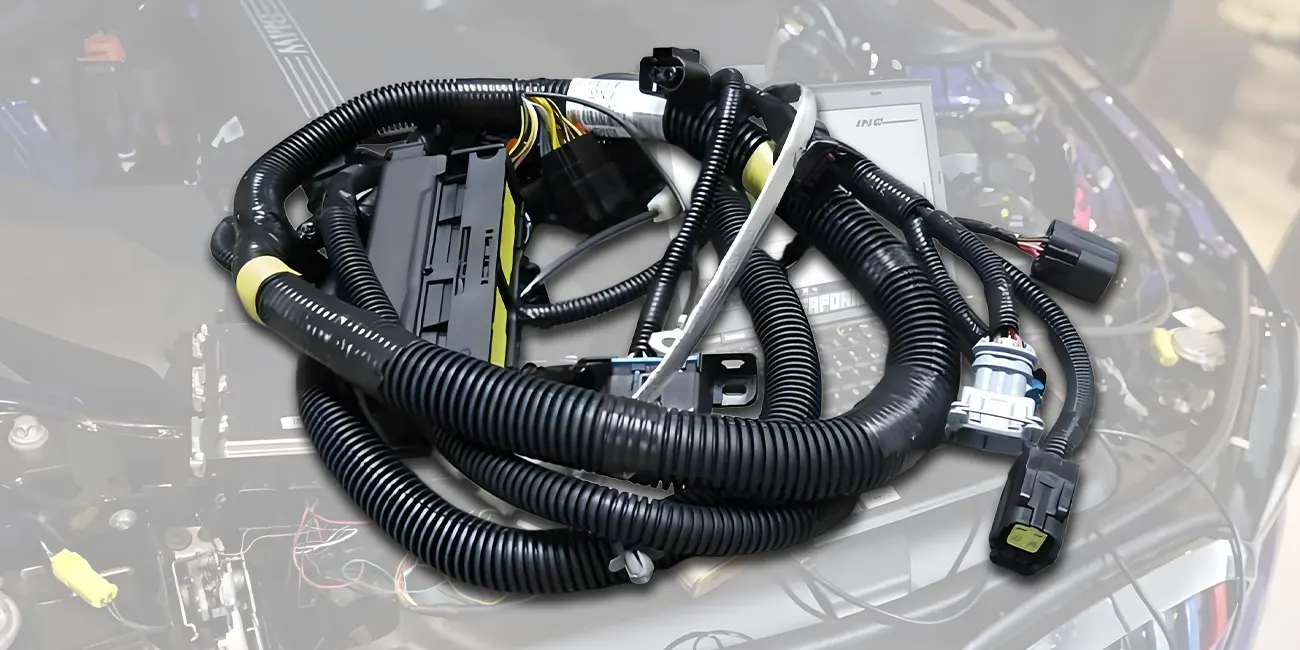

Guide de câblage ECU pour les systèmes de commande automobile

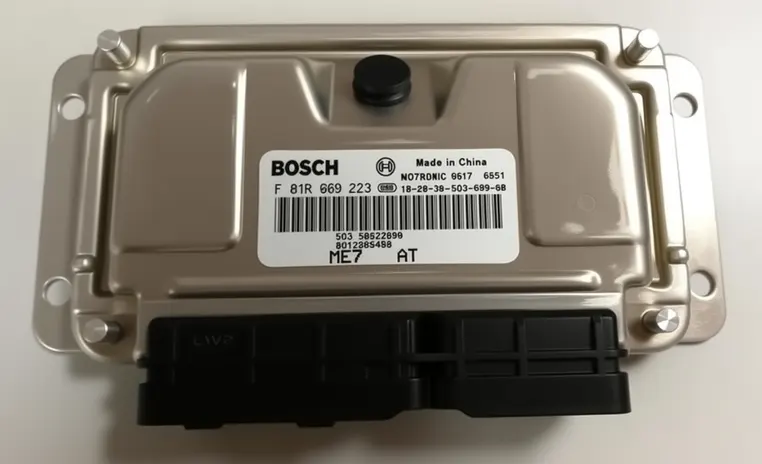

L'unité de commande électronique du moteur (ECU) est responsable de la transmission des signaux et des instructions de commande. L'ECU est un composant clé dans la gestion du moteur, agissant comme un « commandant intelligent » pour le moteur. Il surveille automatiquement le fonctionnement du moteur tout au long du processus, éliminant ainsi le besoin de contrôle manuel. Lorsque vous appuyez sur l'accélérateur pour accélérer, il calcule la puissance de sortie du moteur appropriée, tout en minimisant la consommation de carburant et en garantissant que les émissions respectent les réglementations nationales. Cependant, l'ECU seul ne suffit pas ; il s'appuie sur des capteurs pour recueillir des informations sur le régime et la température du moteur, et des actionneurs pour régler l'injection de carburant. Les capteurs, les actionneurs et l'ECU sont tous reliés par le câblage de l'ECU, transmettant des signaux et assurant leur fonctionnement.

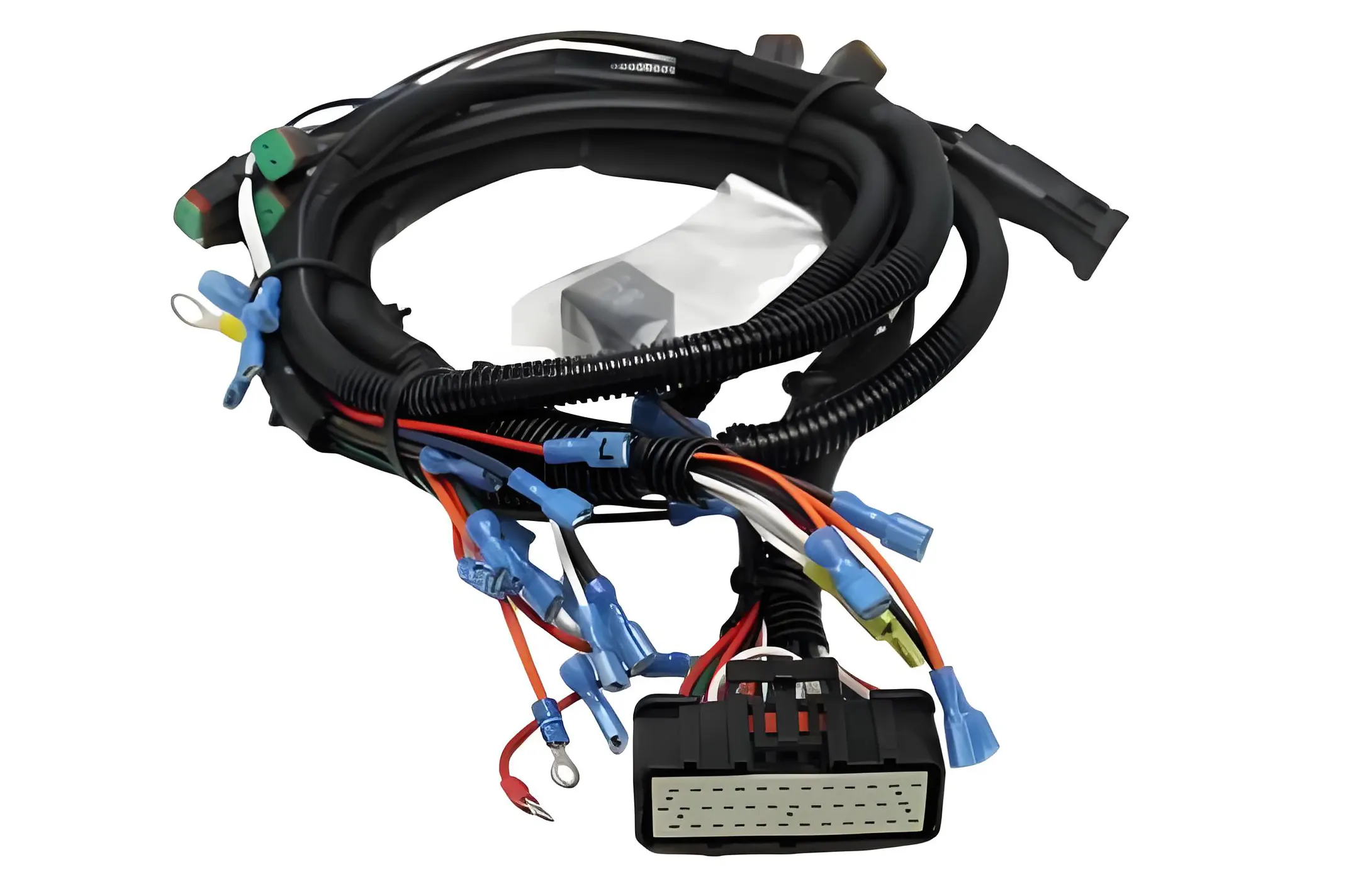

Qu 'est-ce qu' un harnais de câblage ECU ?

Les faisceaux de câblage ECU sont des ensembles de câbles conçus spécifiquement pour les unités de commande électronique des véhicules. Ils sont principalement utilisés pour connecter des modules tels que la commande du moteur, la commande de la transmission, l'ABS, les airbags et la commande de la carrosserie, permettant la transmission de données et de puissance.

Les composants principaux incluent :

• Câbles : principalement à haute température, fil de cuivre résistant aux interférences de qualité automobile.
• Connecteurs : accoupler précisément avec la fiche de l'ECU pour assurer une transmission stable du signal.
• Isolement et gaine : Protégez le câblage contre la chaleur, l'huile et les vibrations.
• Sécuriser les clips et le matériau d'emballage : Gardez le câblage soigneusement acheminé et éviter le relâchement ou le frottement.

Exigences techniques pour le harnais de câblage ECU

Les câblages ECU ont des exigences techniques extrêmement élevées en matière de conception et de fabrication :

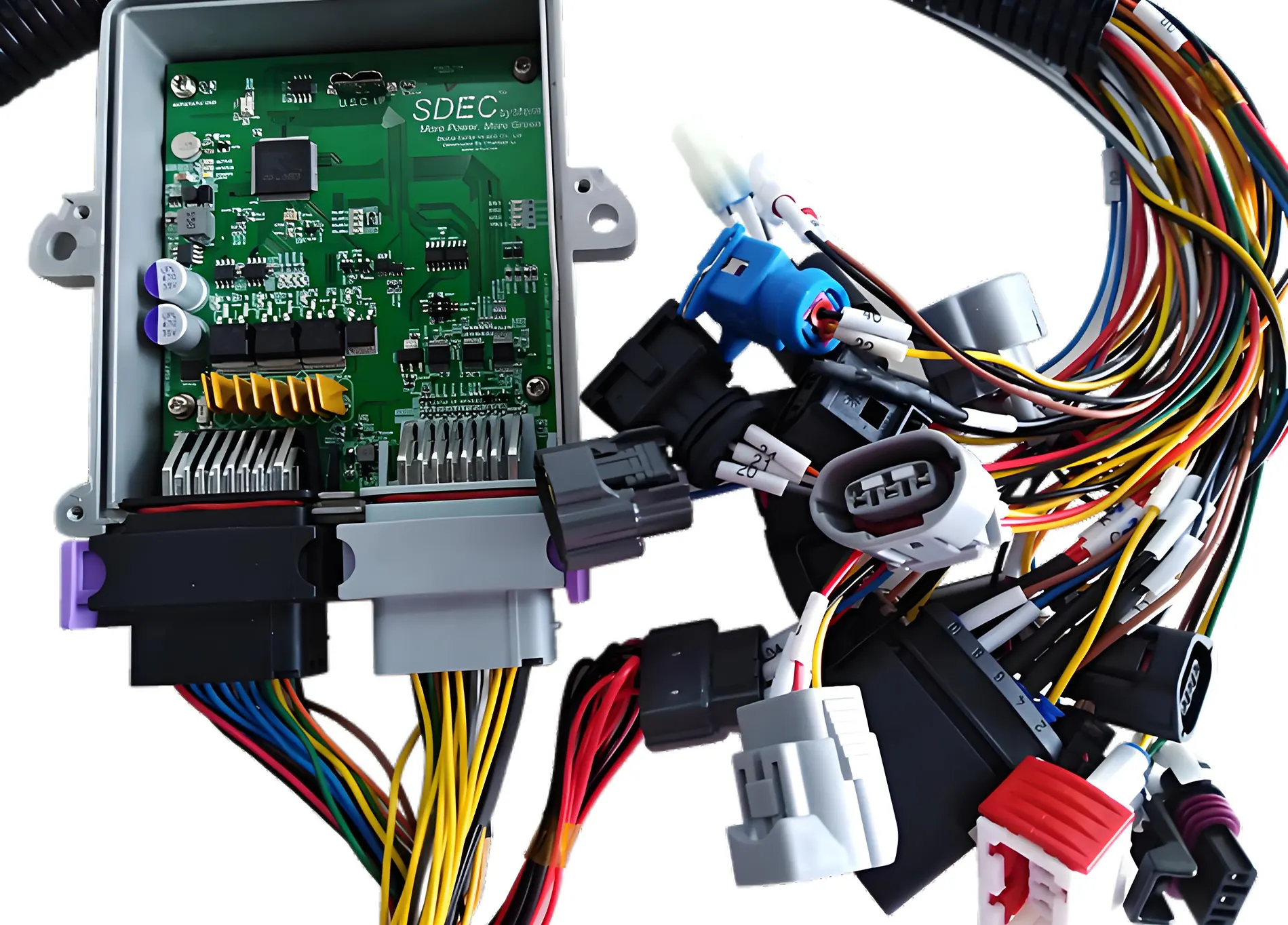

ECU Harness de câblage Types et applications

Le câblage de l'ECU utilisé par les différents modèles de véhicules et systèmes de commande varie. Les types communs comprennent :

1. Le faisceau de commande du moteur (faisceau ECU du moteur) est utilisé pour l'injection de carburant, le contrôle de l'allumage et l'acquisition du signal du capteur d'échappement.
2. Le faisceau de transmission transmet les signaux de commande de vitesses et la rétroaction de pression hydraulique.
3. Le harnais de contrôle du corps (harnais ECU du corps) relie des modules tels que les serrures de porte, l'éclairage, les fenêtres et les sièges électriques.
4. L'ADAS et le harnais de conduite intelligent (ADAS ECU Harness) relient des dispositifs haute fréquence tels que des caméras, des radars et des capteurs à ondes millimétriques.

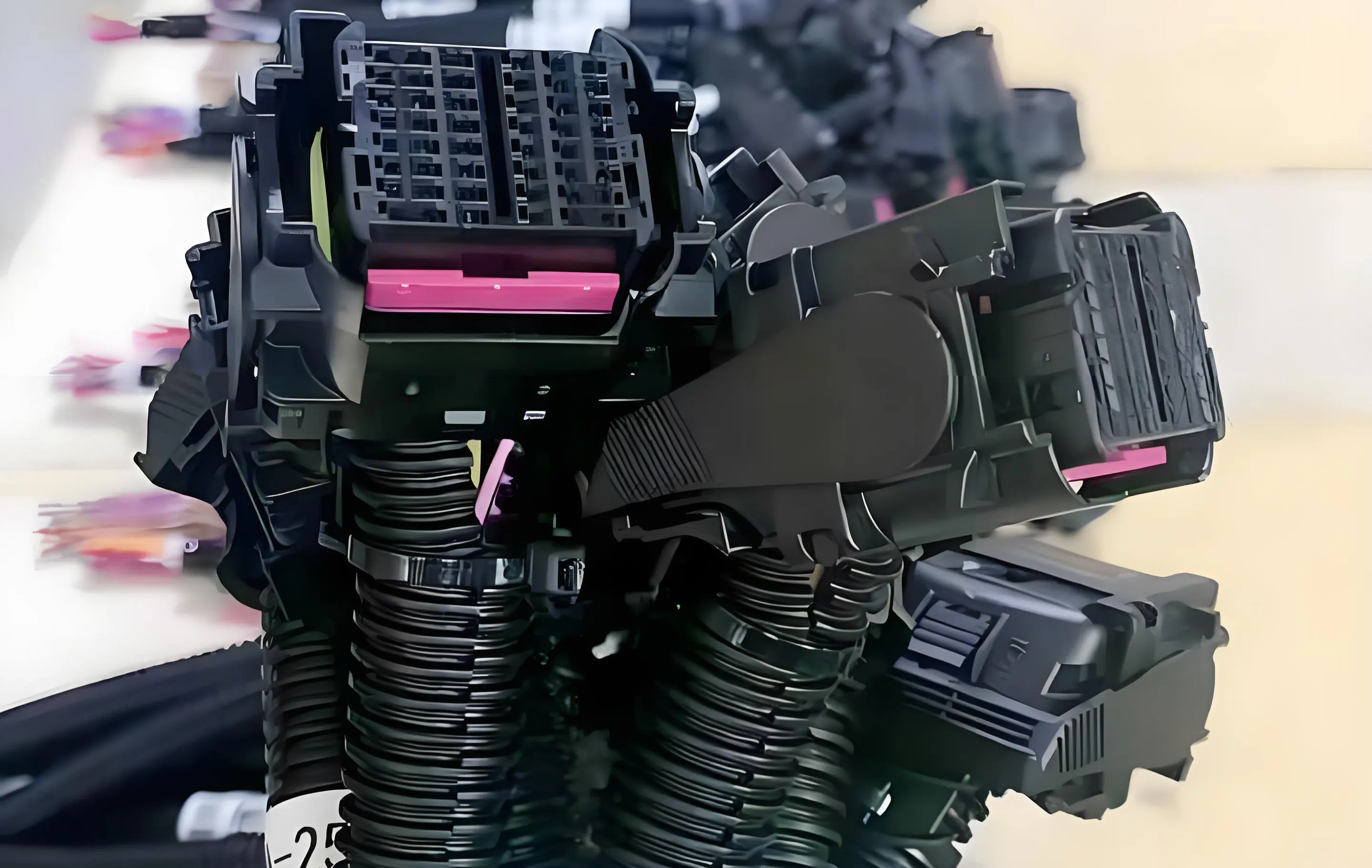

ECU Harness de câblage personnalisation et points clés de conception

Les faisceaux de câblage ECU de haute qualité sont généralement personnalisés en fonction du modèle et de la fonction du véhicule. Les principaux points de conception incluent :

• Correspondance précise des affectations de port et de broche de l'ECU
• Sélection des diamètres de fil appropriés (séparation des lignes de signal et d'alimentation)
• Optimisation des chemins de câblage pour éviter les zones de haute température et de vibration
• Intégration de blindage EMI et de fonctions de mise à la terre
• Des interfaces modulaires pour un montage et une maintenance faciles

Test de câblage ECU et contrôle de qualité

Avant de quitter l'usine, les câblages ECU sont soumis à des tests rigoureux :

• Test de continuité
• Test de résistance d'isolation
• Test de charge Voltage
• Test de résistance à l'eau et à la chaleur
• Test de force d'insertion et de retrait des broches

Ces liaisons garantissent que chaque faisceau de câblage reste stable et fiable dans des conditions de travail extrêmes.

FAQ : Questions fréquemment posées sur le câblage de l'ECU

Q1 : Quelle est la différence entre les faisceaux de câblage de l'ECU et les faisceaux de câblage automobile standard ?

Les harnais de câblage de l'ECU sont principalement utilisés pour transmettre des signaux de commande électronique de haute précision, nécessitant des niveaux plus élevés d'anti-interférence, de blindage et d'intégrité du signal. Les câblages automobiles standard, en revanche, sont principalement utilisés pour les applications basses fréquences telles que l'éclairage et les alimentations électriques.

Q2 : Pourquoi les faisceaux de câblage ECU ont-ils besoin de blindage ?

Les câblages de l'ECU se connectent souvent à des dispositifs à faible signal tels que des capteurs et des modules de commande. Les interférences électromagnétiques externes (EMI) peuvent affecter la transmission des données. Le blindage réduit efficacement les interférences et garantit la stabilité du signal.

Q3 : En quoi les faisceaux de câblage de l'ECU diffèrent-ils dans les véhicules à énergie nouvelle ?

Les faisceaux de câblage ECU des véhicules à énergie nouvelle résistent généralement à des tensions et des températures plus élevées. Par conséquent, ils utilisent des matériaux résistants aux hautes températures, à faible teneur en fumée et sans halogène avec des performances d'isolation améliorées. Ils utilisent également une structure de blindage multicouche pour éviter les interférences à haute tension.

Q4 : Quelle est la durée de vie typique d'un faisceau de câblage ECU ?

Sous utilisation normale et un câblage approprié, un faisceau de câblage ECU peut fournir un service stable pendant 8 ans.€“ 10 ans ou plus. Cependant, une exposition prolongée à des températures élevées ou à des contraintes mécaniques peut réduire sa durée de vie.

Q5 : Comment puis-je déterminer si le faisceau de câblage de l'ECU doit être remplacé ?

Les symptômes suivants peuvent indiquer cela :

• anomalies ou erreurs de communication du module ECU.
• Le moteur a du mal à démarrer.
• Connecteurs de faisceau de câblage lâches ou détérioration de l'isolation.
• Signes de brûlure ou de court-circuits.
• Si des problèmes sont trouvés, ils doivent être rapidement inspectés et remplacés pour éviter la défaillance du système.

Q6 : Pouvez-vous personnaliser le faisceau de câblage de l'ECU pour un modèle de véhicule ou un projet spécifique ?

Bien sûr. Assemblée Wire Harness Nous pouvons fournir des conceptions OEM / ODM personnalisées basées sur les exigences de la broche ECU, de la disposition et de l'environnement d'exploitation spécifiées par le client, y compris le diamètre du fil, le type de connecteur et le schéma de blindage.
