저전압 하네스 가이드

저전압 배선 하네스의 정격 전압은 일반적으로 60 V 미만입니다.전통적인 연료 차량은 일반적으로 12 V DC 전압을 사용합니다 (일부 하이브리드 또는 순수 전기 차량은 48 V 로 증가 할 수 있습니다).달리 고전압 배선 하네스 (300V저전압 배선 하네스는 구동 전력 전송을 포함하지 않으며 신호 전송 및 저전력 전원 공급에 중점을 두고 고전압 배선 하네스를 보완합니다.

저전압 배선 하네스는 조명, 에어컨, 오디오, 센서 및 기타 비전력 시스템 장비와 같은 제어 신호 및 저전력 전기를 전송하는 데 사용됩니다.그들은 내열성 (-40 °C) 과 같은 환경적 적응성 요구 사항을 충족해야합니다.„ƒ~ 125 아„ƒ 냉방성, 방수성 (IP 67 이상), 와이어는 전도성을 보장하기 위해 구리로 만들어져야합니다.

저전압 및 고전압 배선 하네스의 비교 표

참고: 저전압 배선 하네스는 QC / T 29106 - 2014 및 JB / T 8139 - 1999 과 같은 업계 표준을 준수하여 단락 및 간섭 방지 기능을 보장해야합니다.우발적인 접촉이나 노화로 인한 안전 위험을 방지하기 위해 설계된 고전압 배선 하네스와 혼합하지 마십시오.

저전압 배선 하네스는 주로 다음 구성 요소로 구성됩니다.

와이어: 구리 코팅 강철 또는 구리 코팅 알루미늄 도체, 전도도와 기계적 강도 모두 고려하여, 0. 5, 0. 75, 1. 0 평방 밀리미터의 횡단면 면적 사양을 포함합니다.

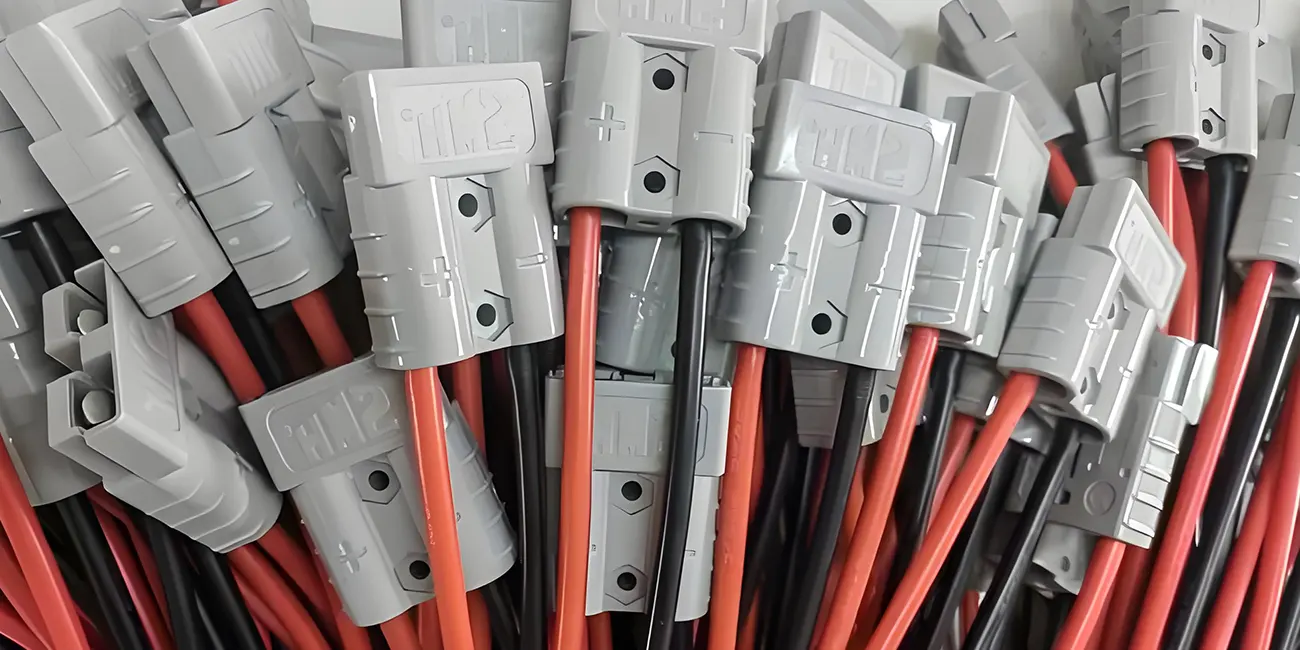

커넥터 및 터미널: 연결 신뢰성을 보장하기 위해 세트로 사용해야 하는 방수 및 비방수 커넥터.

보호 재료: PVC 절연 튜브, 골판지 튜브, 밀봉 고무 슬리브 등,방수 (IP 67 이상) 및 마모 저항의 요구 사항을 충족시키기 위해.

장치 고정: 플라스틱 브래킷, 금속 버클, 케이블 연결 등,진동 환경에서도 배선 하네스가 안정적으로 고정되도록 보장합니다.

저전압 배선 하네스는 자동차 전기 시스템의 "신경 네트워크" 입니다.그것의 설계는 전도성, 환경 적응성 및 안전을 고려해야하며, 새로운 에너지와 지능의 추세에 따라 계속 반복되고 최적화되어야합니다.
