XLR 케이블 가이드 : 건설에서 사운드 품질까지
XLR 케이블 일반적으로 녹음 스튜디오, 콘서트 홀 및 조명 콘솔에서 발견됩니다.전문 오디오의 세계에서 그들은 품질과 안정성의 대명사입니다.그러나 많은 사람들은 여전히 XLR 을 일반 오디오 케이블보다 비싸다고 이해합니다.실제로, XLR 케이블의 수십 년간의 유산은 신호 물리학, 차폐 기술, 재료 엔지니어링 및 시스템 호환성을 포함한 요인의 복잡한 조합에서 비롯됩니다.이 기사에서는 XLR 케이블이 전문 오디오 시스템의 필수적인 구성 요소가 된 이유를 설명하면서 XLR 케이블에 대한 새로운 시각을 제공합니다.

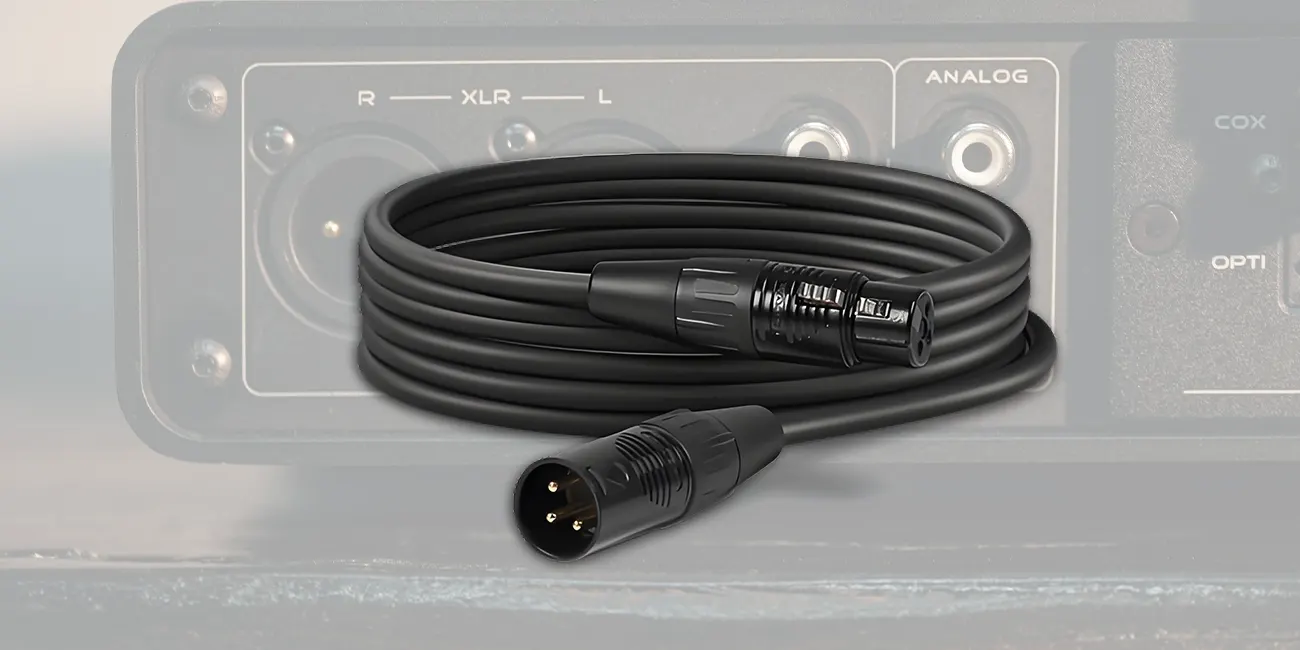

1. XLR 케이블이란 무엇입니까?
XLR 케이블은 주로 균형 잡힌 오디오 신호를 전송하는데 사용됩니다.전문 오디오 장비용으로 특별히 설계된 연결 케이블입니다. 3 핀 (XLR) 인터페이스를 사용하며 마이크, 믹서, 증폭기 및 기타 장비에 널리 사용됩니다. XLR 케이블의 이름은 발명가인 Cannon Electric 의 제품 반복 역사에서 비롯됩니다. X 는 커넥터의 기본 버전인 원래 모델명 "Cannon X" 시리즈를 나타냅니다. L 은 "Latch" (잠금 장치) 의 약자입니다. "Cannon XL" 시리즈에는 스프링 잠금 구조가 추가되어 안정적인 연결을 보장하고 떨어지지 않도록합니다. R 은 "Rubber" 의 약자입니다. 1955 년, 캐논은 마모 및 환경 간섭에 대한 저항성을 향상시키기 위해 커넥터 접점 주위에 합성 고무 절연재를 추가하여 결국 완전한 "XLR" 명명 시스템을 형성했습니다. XLR 커넥터는 균형 잡힌 전송 기술, 핫 엔드, 콜드 엔드 및 접지 핀을 통한 간섭 제거, 스프링 잠금 설계 및 내구성 소재를 통해 전문 오디오 분야에서 업계 표준 인터페이스가 되었습니다.
XLR 케이블:
- 긴 전송 거리에 걸쳐 낮은 노이즈 유지;
- 접지 루프 간섭 방지
- 안전하고 강력한 연결을 제공합니다.
2. XLR 케이블의 구조와 신호원리
XLR 케이블의 디자인은 간단해 보일 수 있지만 신호 대칭성과 간섭 저항성의 과학적 원칙을 통합합니다.그것의 핵심 구조는 다음과 같습니다 :
컨덕터
- 일반적으로, 낮은 임피던스와 높은 전도도를 보장하기 위해 고순도 산소 없는 구리 (OFC) 또는 은 도금 구리를 사용합니다.
- 오디오의 경우, 도체 순도는 동적 범위와 사운드 재생에 직접적인 영향을 줍니다.
단열재
- 일반적인 재료: 폴리에틸렌 (PE), 폴리비닐 클로라이드 (PVC), 테플론 (PTFE).
- 기능: 일정한 임피던스를 유지하면서 양수 및 음수 신호 사이의 단락을 방지합니다.
차폐
- 이중 레이어 구조: 빗 구리 메쉬 + 알루미늄 포일.
- 외부 전자기 간섭 (EMI) 및 무선 주파수 간섭 (RFI) 을 방지합니다.
- 고품질의 차폐는 100 미터 XLR 케이블을 통해 명확한 신호 전송을 보장합니다.
외부 재킷
- TPE (Thermoplastic Elastomer) 와 같은 유연하고 내마모성 소재로 만들어졌습니다.
- 반복적 인 감기 및 풀기 및 고온, 고습도 환경에 적합합니다.

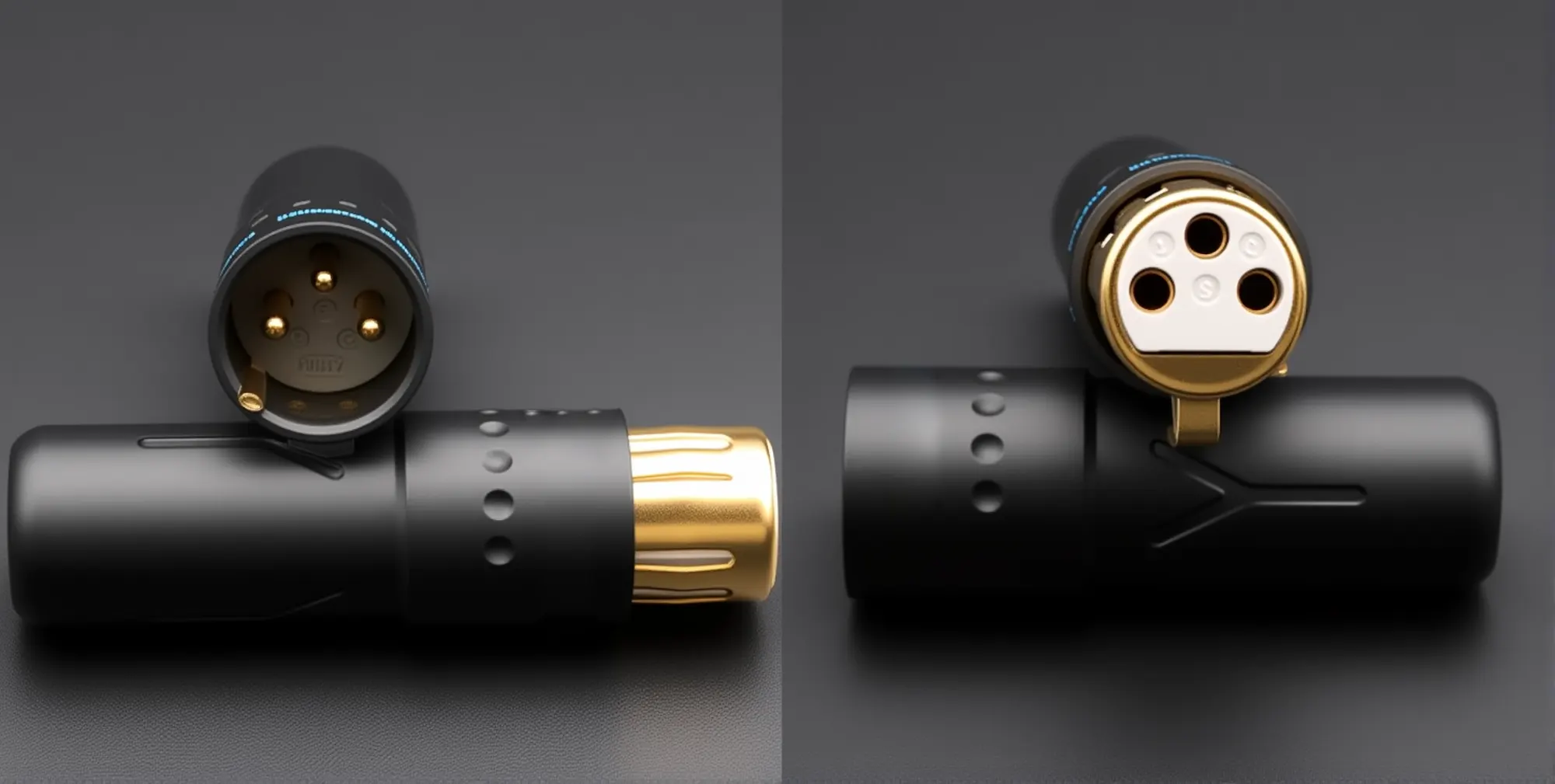

XLR 케이블은 세 개의 와이어를 가지고 있으며, 균형 잡힌 신호 원리는 설명됩니다.
핀 1: 접지 (시일드)
핀 2: 양성 신호 (핫)
핀 3: 음수 신호 (Cold)
양극성 및 음극성 신호가 반대 극성으로 전송되면 외부 노이즈가 수신 끝에서 취소되어 "공동 모드 거부 (CMR)" 를 달성하며, 이는 일반 불균형 라인 (예: RCA) 보다 우수한 핵심 이유입니다.

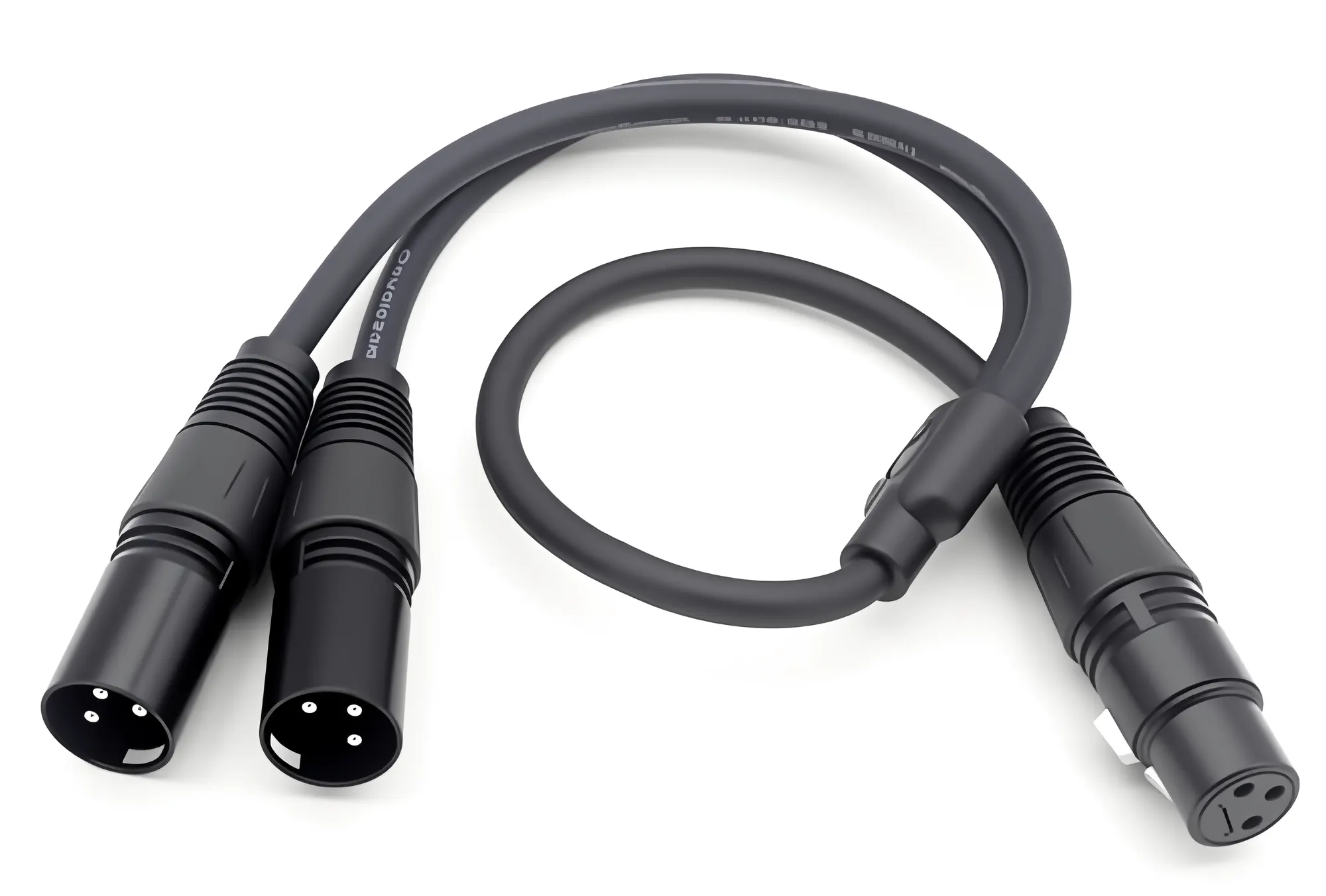

3. XLR 케이블의 주요 유형 및 차이점
| 유형 (Type) | 기능 | 일반적인 사용법 |
| 3-핀 XLR 케이블 | 균형 잡힌 오디오 전송에 사용되는 가장 일반적인 유형 | 마이크, 믹서, 증폭기 |
| 5-핀 XLR 케이블 | DMX 512 조명 제어 또는 스테레오 신호 지원 | 무대 조명 시스템 |
| XLR - TRS (6. 35 mm) 케이블 | 균형 잡힌 인터페이스 호환성 | 녹음 인터페이스를 믹싱 콘솔에 연결합니다. |
| XLR - 베어 와이어 | 한쪽 끝은 자유롭게 연결할 수 있습니다. | 엔지니어링 설치, DIY, 테스트 벤치 배선 |
| 디지털 AES / EBU XLR 케이블 | 110 Ω 임피던스, 디지털 오디오 신호 전용 | 전문 방송 및 녹음 장비 |
많은 사람들이 "DMX 케이블" 과 "오디오 XLR 케이블" 을 혼동합니다.인터페이스는 비슷하게 보이지만 임피던스는 다릅니다 (DMX 는 약 120 Ω 입니다).이들을 혼합하면 신호 감쇠 또는 제어 지연이 발생합니다.
4. XLR 케이블의 응용 분야
XLR 커넥터는 더 이상 레코딩 스튜디오를 위한 것이 아닙니다; 그들은 거의 모든 까다로운 신호 시나리오에서 사용됩니다:
- 전문 오디오 시스템: 마이크, 믹서, 증폭기 및 모니터 스피커 연결;
- 방송 및 텔레비전 시스템: 고충성 녹음 및 신호 분배
- 무대 및 조명 제어: DMX 512 프로토콜 표준 인터페이스;
- 산업 및 통신: 간섭 저항성 제어 신호 전송
- 항공 우주 및 의료: 정밀 센서 데이터 전송에 사용되며, 신뢰할 수있는 잠금 구조로 선호됩니다.

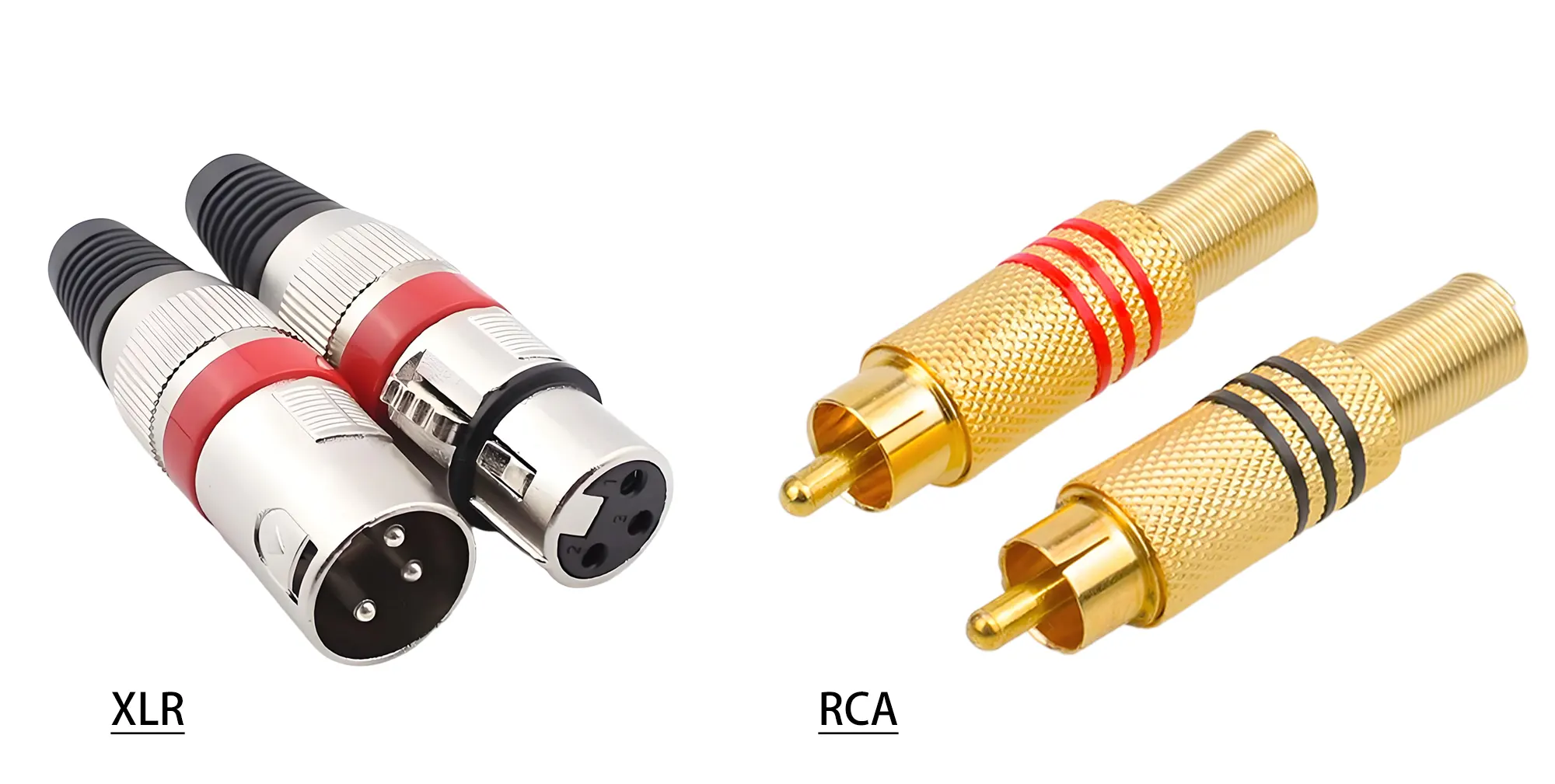

5. XLR 과 RCA 의 사운드 품질 비교
XLR 의 장점:
- 균형 잡힌 전송, 강한 간섭 방지 기능;
- 우수한 임피던스 매칭, 낮은 신호 라인 손실;
- 신뢰성 있는 커넥터 잠금 메커니즘, 낮은 접촉 저항
RCA 의 단점:
- 불균형한 신호, 노이즈 간섭에 민감한;
- 전송 거리는 5 미터를 초과해서는 안됩니다.
- 커넥터가 느슨해지면서 배경 노이즈나 왜곡이 발생할 수 있습니다.
따라서 장거리 고동적 오디오 시스템에서 XLR 오디오 품질은 더 순수하고 배경은 더 조용합니다.

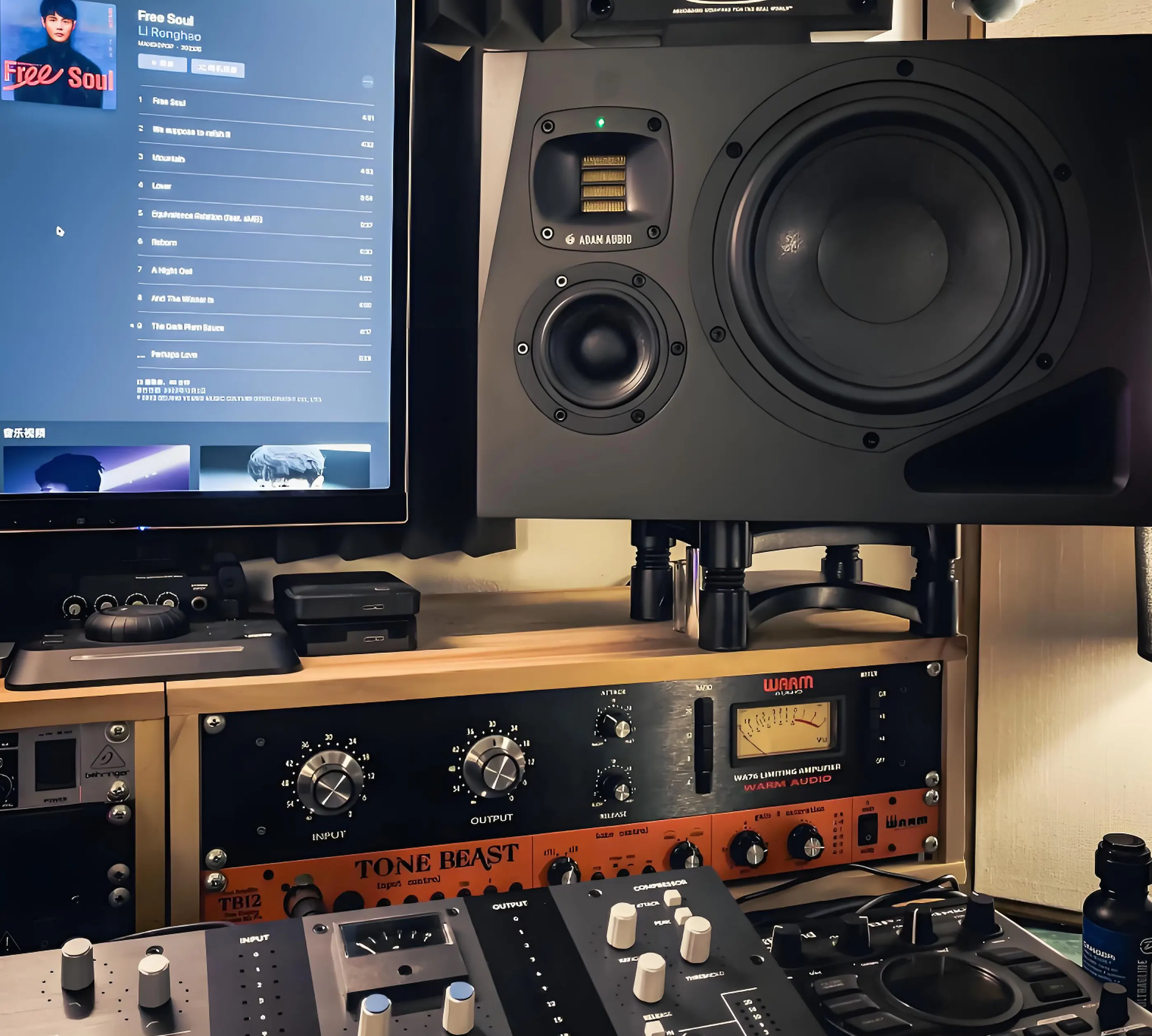

6. XLR 은 스피커 케이블로 사용할 수 있습니까?
직접 사용은 권장하지 않습니다. XLR 은 견고해 보이지만, 낮은 전류 오디오 신호를 위해 설계되었으며, 스피커 와이어는 고전력 출력을 전달해야합니다.
XLR 케이블을 사용하여 패시브 스피커를 연결하면 다음이 발생할 수 있습니다.
- 케이블 가열을 일으키는 과도한 전류;
- 임피던스 불일치 (Impedance Mismatch)
- 음질이 손상되거나 장치가 손상되었습니다.
그러나 전원 스피커 (내장 증폭기 포함) 가 있는 경우 XLR 케이블은 매우 낮은 노이즈 신호를 입력할 수 있도록 이상적입니다.

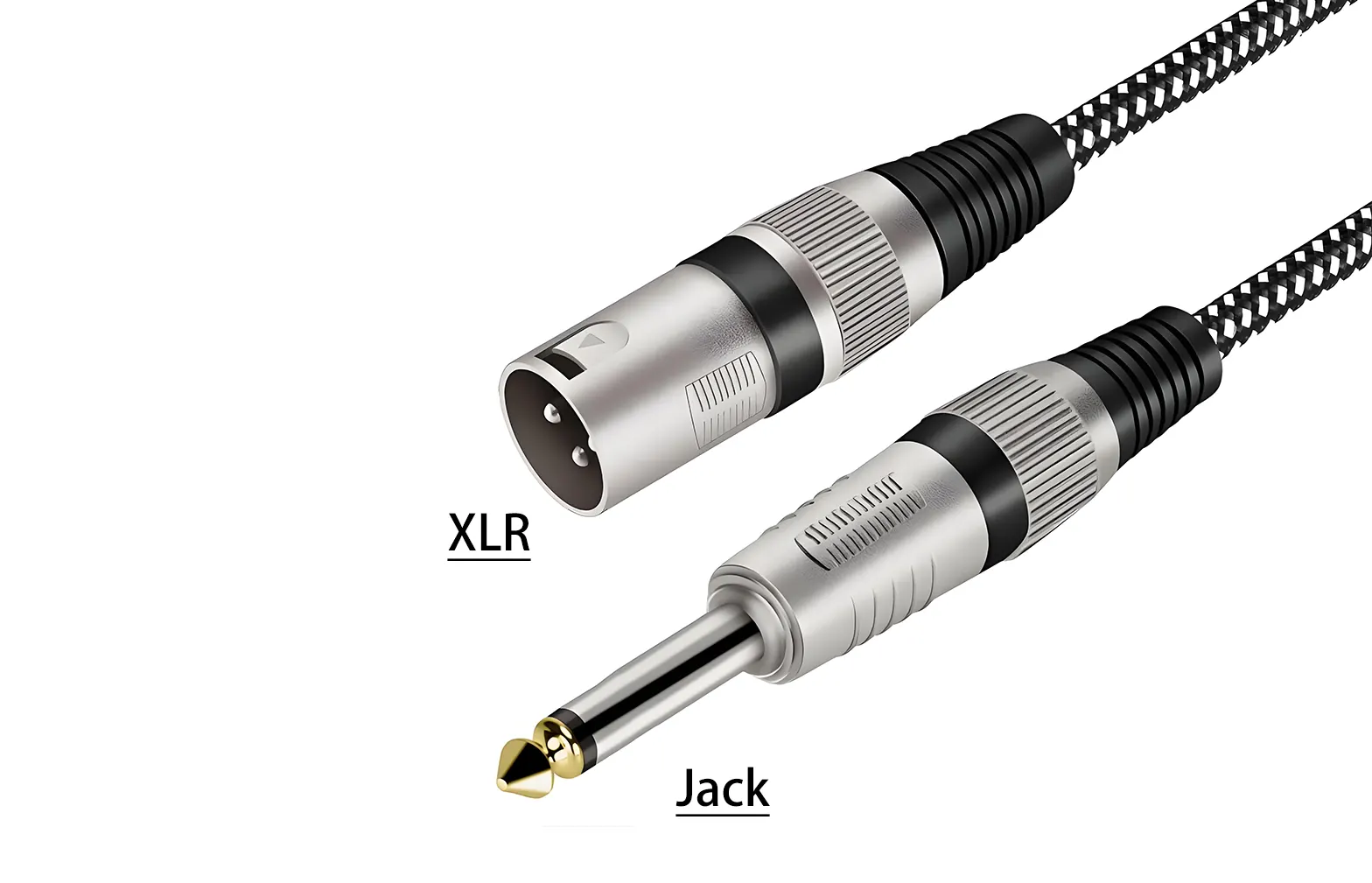

7. XLR 과 잭 (6. 35 mm) 비교
| 비교 품목 | XLR 케이블 | 잭 (TRS) 케이블 |
| 연결 보안 | 잠금 구조로 쉽게 풀리지 않습니다. | 플러그인 연결, 쉽게 분리 |
| 간섭 방지 능력 | 균형 잡힌 전송이 더 좋습니다. | 약간 약하고 외부 소음의 영향에 취약합니다. |
| 내구성 (Durability) | 금속 쉘, 높은 굽힘 저항성 | 주로 플라스틱 껍질, 짧은 수명 |
| 적용 범위 | 전문 무대, 녹음 스튜디오, 방송 | Semi - Professional 또는 Consumer 장비 |
결론: 전문 오디오 시나리오에서 XLR 은 더 신뢰할 수 있고 더 "엔지니어링 등급" 솔루션입니다.
8. XLR 의 진화와 디지털 융합
디지털 오디오 기술의 발전으로 전통적인 XLR 커넥터는 지속적으로 업그레이드되었습니다 :
- 디지털 AES / EBU 표준: XLR 을 사용하여 디지털 신호를 전송하고 동축 커넥터를 대체합니다.
- Neutrik EtherCON: Dante 와 같은 네트워크 오디오 시스템에서 사용하기 위해 XLR 폼 팩터에 RJ 45 네트워크 커넥터를 통합합니다.
- 친환경적이고 가벼운 소재: 차세대 TPE 재킷은 플라스틱 사용을 줄이고 유연성과 지속 가능성을 향상시킵니다.
미래의 XLR 케이블은 "신호 채널" 일뿐만 아니라 디지털화와 신뢰성의 융합 캐리어가 될 것입니다.
9. FAQ: 사용자 정의 XLR 케이블의 장점
Q 1.맞춤형 XLR 케이블 또는 오디오 하네스의 장점은 무엇입니까?
A 1 : 카웨이 (Kaweei) 설계, 프로토타이핑, 생산 및 테스트에서 통합 서비스를 제공하는 전문적인 경험을 가지고 있습니다.우리는 다양한 길이, 커넥터 유형 및 차폐 구조를 갖춘 XLR 케이블 하네스를 맞춤화하여 신호 안정성과 구조 내구성을 보장합니다.
Q 2. 다른 공급 업체에 비해 Kaweei 의 경쟁 우위는 무엇입니까?
A 2: 고품질 재료: Neutrik 및 Amphenol 과 같은 국제 브랜드의 UL 인증 케이블 및 커넥터를 사용합니다.
- 엄격한 품질 관리: ISO 9001 및 RoHS 표준에 대한 인증.
- 유연한 납품: 소량 시험 생산 및 신속한 프로토타이핑을 지원합니다.
- 포괄적 인 기술 지원: 설계 컨설팅 및 샘플 테스트 서비스를 제공합니다.
Q 3: 어디에서 우리의 맞춤형 와이어 하네스 서비스에 대해 더 배울 수 있습니까?
A 3 : 방문하실 수 있습니다 : 와이어 하네스 어셈블리 맞춤형 케이블 솔루션
Q 4: XLR 케이블을 선택하는 데 몇 가지 팁은 무엇입니까?
A 4 : 신호 안정성을 보장하기 위해 차폐층과 나일론 편조 외부 실이있는 케이블을 우선시하십시오; 장치 인터페이스에 따라 남성 / 여성 커넥터를 선택하고 케이블 임피던스 일치에주의를 기울입니다.
10.결론
전문 오디오 전송의 표준으로서, XLR 케이블은 균형 잡힌 디자인, 간섭 저항성 및 산업용 등급의 내구성 덕분에 녹음, 성능 및 방송에서 대체할 수 없는 역할을 계속 수행합니다.표준화된 인터페이스와 모듈식 구조를 통해 복잡한 환경에서의 배포 요구 사항에 적응하면서 신호 순도를 보장합니다.디지털 오디오 기술의 진화에 따라 XLR 케이블은 아날로그 신호 전송의 핵심 위치를 유지하고 있으며 점차 디지털 호환성 (예 : Dante 네트워킹) 으로 확장되고 있습니다.미래에는 전통적인 장점을 유지하면서 경량 및 지능형 기술의 혁신이 발전을위한 새로운 방향이 될 수 있습니다.
