Analyse du processus de harnais imperméable à l'eau du capteur M8

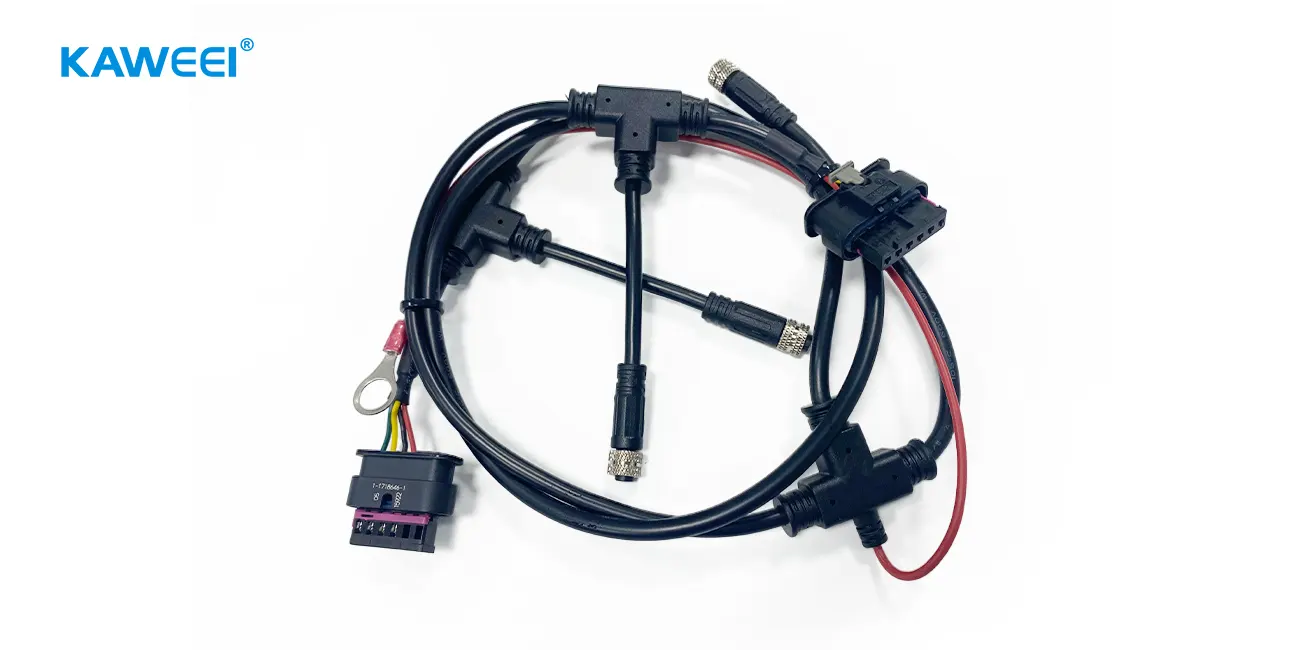

Dans le domaine des capteurs industriels, la transmission fiable des données est indissociable de solutions de connexion étanches précises. Ce faisceau de câble étanche au capteur M8 (avec couverture antipoussière) est un composant clé du système de capteurs. Il combine des matériaux de haute qualité et des processus de production avancés. Cet article présentera en détail les matériaux de base, la technologie de production et les méthodes de contrôle de la qualité utilisées.

1. Le matériau du moule intérieur adopte un processus de moulage par injection à basse pression :

Le moule intérieur de ce harnais étanche à capteur M8 est fabriqué en PA646 (polyamide 6,46) par moulage par injection à basse pression. Le PA646 est une résine en nylon haute performance avec une excellente résistance aux hautes températures. Il peut fonctionner en permanence à 150 ° C, ce qui convient très bien aux scénarios de capteurs à haute température. Sa résistance mécanique est également excellente, avec une résistance à la traction de 90 MPa, qui peut résister aux chocs et aux vibrations dans les environnements industriels. Dans le même temps, le PA646 a également une bonne stabilité chimique et est résistant à l'huile, aux solvants et à l'humidité, ce qui peut assurer une utilisation efficace et à long terme du connecteur.

Ce processus peut réduire la contrainte interne et la porosité, et obtenir un contrôle dimensionnel précis de ± 0,05 mm et une surface lisse, jetant les bases pour les performances d'étanchéité.

2. Le matériau de moule extérieur est du PVC 35P, qui a les caractéristiques clés suivantes :

Excellente résistance aux intempéries : Le PVC 35P (contenant 35 parties de plastifiant) peut rester mou dans la plage de température de -40 °C.„ƒ à 80.„ƒ, donc il n'est pas facile pour le connecteur de tomber en raison de la température élevée, réduisant ainsi la perte causée par les temps d'arrêt.

Capacité de protection IP67 : Avec le couvercle de poussière, le moule extérieur en PVC peut complètement bloquer l'entrée de la poussière et peut être immergé dans de l'eau d'un mètre de profondeur pendant 30 minutes sans être affecté. Il est très adapté à une utilisation dans les environnements humides ou pluvieux et peut réduire les coûts d'entretien.

La performance ignifuge répond à la norme : Il répond à la norme ignifuge UL94 V - 0 et peut être utilisé en toute sécurité dans les zones industrielles dangereuses.

3. Sélectionnez le fil UL2586

Le conducteur est fabriqué à partir de fil de cuivre en étain (22AWG), avec une résistance ≤ 0,1 Ω / m et une bonne conductance.

La couche isolante est une gaine en PVC 3C, qui est certifiée UL2586 et a les caractéristiques de résistance à l'huile et de résistance à l'usure.

La tension nominale est de 300V, ce qui convient aux circuits de capteurs basse tension.

4. Explication détaillée du processus de production du harnais de câblage étanche au capteur M8

• Processus de décapage de fil : La précision de la longueur de décapage du fil 22AWG est de ± 0,1 mm grâce à l'équipement automatisé, et le taux de dommages à la couche d'isolation est contrôlé à < 0,5% avec la technologie de détection de bord en temps réel, évitant efficacement le risque de court-circuits.
• Wire Welding : Le soudage par presse à chaud haute fréquence utilise une soudeuse avec une précision de contrôle de la température de ± 5 ° C„ƒ fonctionnant dans la plage de température de 350 °„ƒ ~ 400 à„ƒ; l'essai de traction est utilisé pour s'assurer que la force de traction du joint de soudure est ≥ 5N, et la technologie de détection CCD est utilisée pour rendre le taux de soudure vide / faux < 0,5 %, assurant la qualité du soudage.
• Injection Moulding : Processus de moulage par injection secondaire
• Mould intérieur : Le matériau PA646 est utilisé, et le moulage par injection à basse pression est effectué à 50 ~ 80 bar pour assurer un ajustement étroit avec le terminal ;
• Moule extérieur : Le PVC 35P est utilisé pour le surmoulage secondaire pour former une structure d'étanchéité IP67 sans soudure ;
• Efficacité de production : cycle unique de 45 secondes, la capacité de production quotidienne dépasse 10 000 pièces.
• Test Airtight : Technologie de détection de fuites
• Test de pression d'air : maintenir la pression à 100 kPa pendant 30 secondes, la chute de pression ≤ 5 kPa ;
• Vérification de l'immersion en eau : 1-immersion profonde du compteur, imagerie infrarouge pour détecter les micro fuites.
• Test de continuité fonctionnelle 100% : L'utilisation d'un testeur de continuité multicanal (résolution 100 μ Ω), la résistance de contact < 50m Ω, la résistance d'isolation > 100M Ω (500V DC) est nécessaire pour s'assurer que les performances électriques répondent aux normes.

5. Scénarios d'application et avantages techniques

L'utilisation principale de ce connecteur est d'être adapté à des scénarios tels que l'automatisation industrielle, les capteurs intelligents et les nouveaux équipements énergétiques. Il peut transmettre de manière stable les données des capteurs telles que la température, la pression et l'acquisition du signal de vibration. La conception anti-retraction du connecteur adopte une structure snap-on, et la vie de branche et de débranche est ≥ 5000 fois. Il a été vérifié pour être fiable par le test de relâchement anti-vibration avec une fréquence d'essai de 50 Hz et une amplitude de 2 mm. En termes d'adaptabilité environnementale, il peut fonctionner à des températures de -40 °C.„ƒ- 80 ans„ƒ et a passé l'essai de pulvérisation saline standard ISO 9227 de plus de 1000 heures sans corrosion. En termes de transmission de données, le câble 22AWG prend en charge la transmission de signaux de 10 Mbps avec un délai de < 1 ms, répondant aux besoins de surveillance en temps réel.

6. Pourquoi nous choisir

Parce que les matières premières PA646 proviennent de sources fiables, le PVC est conforme à RoHS 2.0, le fil est certifié UL et la gestion du système ISO 9001 : 2015 est adoptée. Les processus clés tels que le soudage et le moulage par injection ont un contrôle de processus SPC. En tant qu 'usine de personnalisation de harnais de fil Kaweei, nous pouvons également ajuster la structure de moulage, la définition du contact, la longueur du fil, etc. en fonction des besoins. Du moule intérieur de précision du moulage par injection basse pression PA646 à la conception de protection du moule extérieur en PVC 35P, en passant par l'essai d'étanchéité à l'air et de conduction de l'ensemble du processus, chaque processus du harnais de fil imperméable au capteur M8 se concentre sur les exigences de fiabilité des scénarios industriels. Si vous avez besoin de connaître plus de détails techniques ou de tests d'échantillons, veuillez Contactez nous pour des solutions personnalisées.
