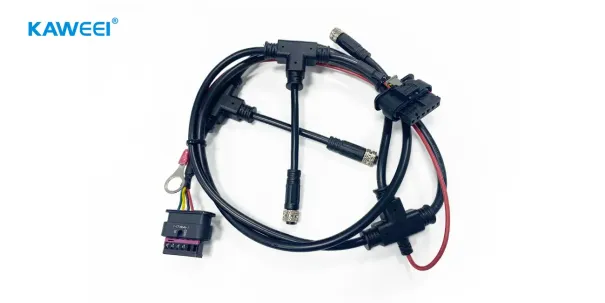

M8 센서 방수 하네스 공정 분석

산업용 센서 분야에서 안정적인 데이터 전송은 정밀한 방수 연결 솔루션과 불가분의 관계에 있습니다. 이 M8 센서 방수 케이블 하네스(방진 커버 포함)는 센서 시스템의 핵심 구성 요소입니다. 고품질 소재와 첨단 생산 공정이 결합된 제품입니다. 본 기사에서는 핵심 소재, 생산 기술, 그리고 사용된 품질 관리 방법을 자세히 소개합니다.

1. 내부 금형 소재는 저압 사출 성형 공정을 채택합니다.

이 M8 센서 방수 하네스의 내부 몰드는 저압 사출 성형을 통해 PA646(폴리아미드 6.46)으로 제작되었습니다. PA646은 뛰어난 고온 내성을 가진 고성능 나일론 수지입니다. 150°C에서 연속 작동이 가능하여 고온 센서에 매우 적합합니다. 또한, 인장 강도가 90MPa로 매우 우수하여 산업 환경에서 충격과 진동을 견딜 수 있습니다. 또한, PA646은 화학적 안정성이 우수하고 오일, 용매, 습기에 대한 내성이 뛰어나 커넥터의 장기적이고 효과적인 사용을 보장합니다.

이 공정은 내부 응력과 기공률을 감소시키고, ±0.05mm의 정밀한 치수 제어와 매끄러운 표면을 달성하여 밀봉 성능의 기반을 마련합니다.

2. 외부 금형 소재는 35P PVC로, 다음과 같은 주요 특성을 가지고 있습니다.

우수한 내후성:35P PVC(가소제 35배 함유)는 -40℃~80℃의 온도 범위에서 연성을 유지하므로 고온으로 인해 커넥터가 파손되기 어려워 가동 중단으로 인한 손실을 줄일 수 있습니다.

IP 67 보호 기능: 먼지 덮개를 사용하면 PVC 외부 금형은 먼지의 입력을 완전히 차단하고 30 분 동안 1 미터 깊이의 물에 잠길 수 있습니다.습기나 비가 내리는 환경에서의 사용에 매우 적합하며 유지 보수 비용을 절감할 수 있습니다.

난연성 성능이 기준을 충족합니다. UL94 V-0 난연성 기준을 충족하며 위험한 산업 지역에서도 안전하게 사용할 수 있습니다.

3. UL2586 와이어를 선택하세요

도체는 주석 도금 구리 연선(22AWG)으로 제작되었으며, 저항은 ≤0.1Ω/m이고 전도성이 우수합니다.

절연층은 UL2586 인증을 받은 3C PVC 외피로 내유성 및 내마모성이 우수합니다.

정격 전압은 300V로 저전압 센서 회로에 적합합니다.

4. M8 센서 방수 배선 하네스 생산 공정에 대한 자세한 설명

• 전선 피복 벗기는 공정: 자동화되고 정밀한 작업, 자동화 장비를 통해 22AWG 전선의 피복 벗기는 길이 정확도는 ±0.1mm이며, 실시간 에지 감지 기술로 절연층 손상률을 <0.5%로 제어하여 단락 위험을 효과적으로 방지합니다.
• 와이어 용접: 고주파 핫프레스 용접은 온도 제어 정확도가 ±5℃인 용접기를 사용하고 350℃~400℃의 온도 범위에서 작동합니다. 인장 시험을 통해 솔더 조인트의 인장력이 ≥5N인지 확인하고 CCD 검출 기술을 사용하여 공납땜/가납땜률을 <0.5%로 만들어 용접 품질을 보장합니다.
• 사출성형 : 2차 사출성형 공정
• 내부 금형 : PA646 소재를 사용하였고, 50~80bar의 저압 사출성형을 통해 단자와의 밀착성을 확보하였습니다.
• 외부 금형: 35P PVC를 2차 오버몰딩에 사용하여 완벽한 IP67 밀봉 구조를 형성합니다.
• 생산 효율: 단일 사이클 45초, 일일 생산 용량은 10,000개를 초과합니다.
• 기밀 테스트: 누출 감지 기술
• 공기압 테스트: 30초 동안 100kPa의 압력을 유지하고, 압력 강하 ≤5kPa;
• 물 침수 검증: 1m 깊이 침수, 적외선 이미징을 통해 미세 누수를 감지합니다.
• 100% 기능적 연속성 테스트: 다중 채널 연속성 테스터(분해능 100μΩ), 접촉 저항 <50mΩ, 절연 저항 >100MΩ(500V DC)를 사용하여 전기적 성능이 표준을 충족하는지 확인해야 합니다.

5. 적용 시나리오 및 기술적 장점

이 커넥터의 핵심 용도는 산업 자동화, 스마트 센서, 신에너지 장비 등의 다양한 환경에 적합합니다. 온도, 압력, 진동 신호 수집 등의 센서 데이터를 안정적으로 전송할 수 있습니다. 스냅온 방식의 수축 방지 설계로 5,000회 이상의 탈착 수명을 제공합니다. 50Hz 주파수, 2mm 진폭의 진동 완화 시험을 통해 신뢰성을 검증받았습니다. 환경 적응성 측면에서는 -40℃~80℃의 온도 범위에서 작동하며, 1,000시간 이상의 부식 없는 ISO 9227 표준 염수 분무 시험을 통과했습니다. 데이터 전송 측면에서는 22AWG 와이어를 사용하여 10Mbps의 신호 전송 속도를 지원하며, 지연 시간은 1ms 미만으로 실시간 모니터링 요구를 충족합니다.

6. 왜 우리를 선택해야 합니까?

PA646 원자재는 신뢰할 수 있는 공급원에서 공급되고, PVC는 RoHS 2.0을 준수하며, 와이어는 UL 인증을 받았고, ISO 9001:2015 시스템 관리 시스템을 채택했습니다. 용접 및 사출 성형과 같은 주요 공정은 SPC 공정 관리를 통해 관리됩니다. 와이어 하네스 맞춤 제작 전문 기업인 Kaweei는 고객의 요구에 따라 성형 구조, 접점 정의, 와이어 길이 등을 조정할 수 있습니다. PA646 저압 사출 성형의 정밀 내부 금형부터 35P PVC 외부 금형의 보호 설계, 전체 공정의 기밀성 및 전도 테스트에 이르기까지 M8 센서 방수 와이어 하네스의 모든 공정은 산업 현장의 신뢰성 요구 사항을 충족하는 데 중점을 둡니다. 더 자세한 기술 정보나 샘플 테스트가 필요하시면 맞춤형 솔루션을 위해 저희에게 문의해 주십시오.
