신에너지 고전압 배선 하네스 소개

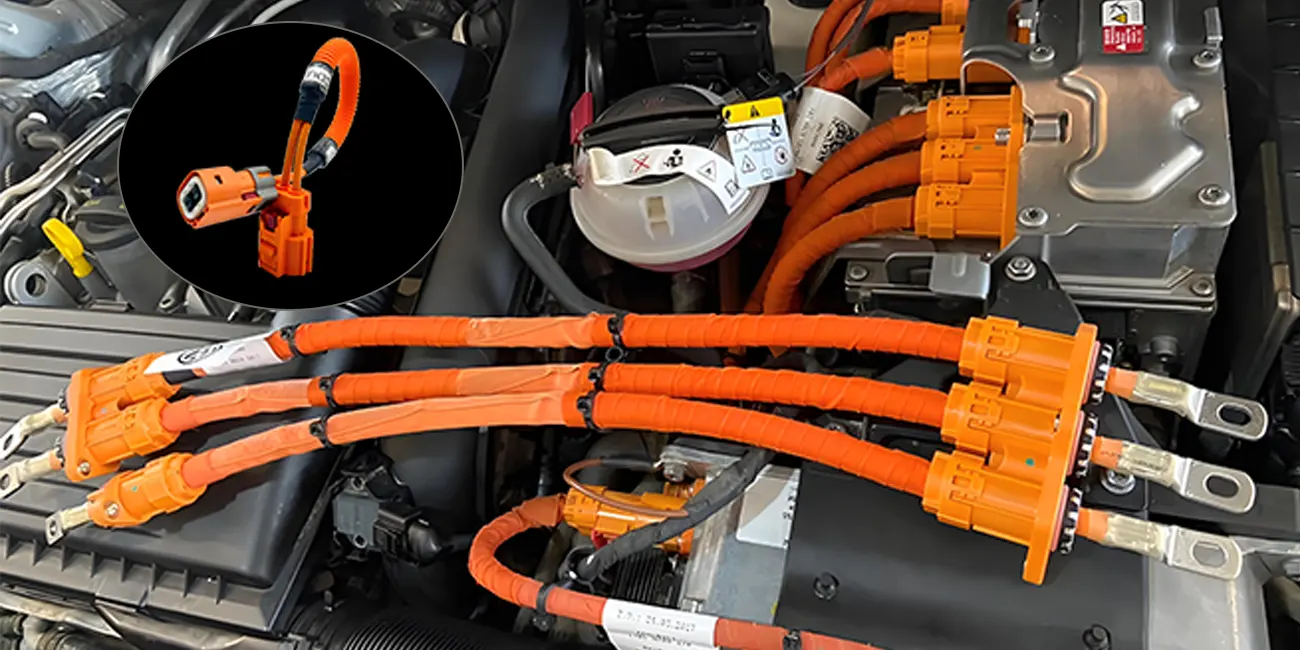

신에너지 자동차의 고전압 배선 하네스는 차량 고전압 전력 전송의 핵심 부품입니다. 배터리, 모터, 전자 제어 장치 등 핵심 부품을 연결하는 중요한 역할을 하며, 고전압, 고전류, 강력한 전자파 차폐, 안전 보호 등 엄격한 요건을 충족해야 합니다.

구조는 주로 도체(구리 또는 알루미늄), 절연층(가교 폴리에틸렌 또는 불소 수지), 차폐층(주석 도금 구리 편조 메시), 덮개(내유성 및 내식성 재료), 커넥터(고전압 연동, 높은 방수 등급 및 전자파 차폐 기능 포함)로 구성됩니다.

고전압 배선 하니스는 이중 트랙 회로 설계, 주황색 경고 표시 등의 안전 요구 사항을 충족해야 하며, 엄격한 절연 저항(DC 회로 > 100Ω/V, AC 회로 > 500Ω/V) 및 내전압 시험(5000V/5분간 고장 없음)에 합격해야 합니다.

주요 공정은 크림핑과 용접입니다. 크림핑 공정은 크림핑 지점의 전압 강하가 ≤15mV(16mm²/60A)이어야 하며, 최소 인장력 값이 표준을 충족해야 합니다(예: 6mm² 와이어 하네스 >600N).

개발 동향 측면에서는 알루미늄 도체와 복합 차폐재의 적용이 확대되었고, 고전압 배선 하네스, PDU, 컨트롤러의 통합 설계로 공간 활용도와 신뢰성이 향상되었습니다. 동시에, QC/T 1037 및 TCAS 356-2019와 같은 산업 표준을 준수하여 고온 내성 및 난연성을 향상시켰습니다.
