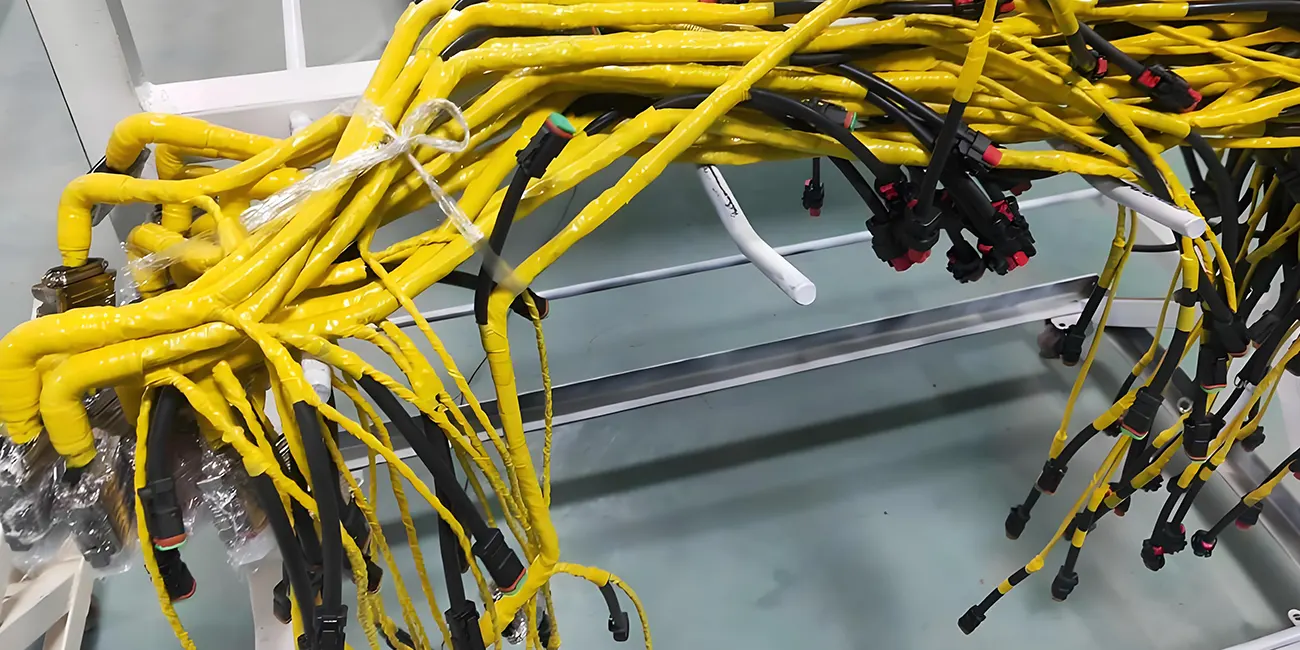

산업용 배선 하네스는 복잡한 장비 시스템을 연결하는 핵심 구성 요소가되었습니다.로봇 팔, CNC 공작 기계, 센서 제어 시스템 또는 자동화 된 생산 라인에서 산업용 배선 하네스는 "신경 네트워크" 의 역할을합니다. "여러 개의 와이어, 케이블 및 커넥터를 효율적이고 컴팩트한 시스템으로 통합하여 전력과 신호를 전송합니다.이러한 통합 설계는 조립 효율성을 향상시킬 뿐만 아니라 배선 오류와 유지 보수 비용을 줄일 수 있습니다. IPC 표준에 따르면, 고품질의 산업용 배선 하네스는 충격 내성, 고온 내성 및 간섭 방지와 같은 여러 가지 요구 사항을 충족해야 합니다.
산업용 배선 하네스 (Industrial Wiring Harness) 란 무엇입니까?
산업용 배선 하네스는 장치 회로를 연결하고 신호와 전력을 전송하는 데 사용되는 어셈블리입니다.일반적으로 여러 와이어, 케이블, 커넥터, 커버, 터미널, 케이블 연결 및 기타 구성요소로 구성됩니다.표준화 된 레이아웃 및 패키지를 통해 안정적이고 신뢰할 수있는 전기 연결 시스템을 형성하여 서로 다른 모듈 간의 안전하고 효율적인 통신 및 전원 공급을 가능하게합니다.
산업용 배선 하네스의 주요 구성 요소
- 전선: 전류 또는 신호를 전달합니다.일반적인 재료는 구리 와이어와 주황 구리 와이어입니다.
- 단열재: 단락 및 전기 간섭을 방지합니다.일반적인 재료로는 PVC, XLPE, TPE 및 실리콘이 있습니다.
- 커넥터: 다양한 장치 인터페이스를 연결하며, 배선 하네스의 신뢰성에 필수적입니다.
- Sheath & Shielding: 기계적 보호 및 전자기적 차폐를 제공합니다.
- 터미널 및 Lug: 와이어와 장치 포트 간의 안전한 연결을 보장합니다.
이러한 구성 요소는 과학적으로 배선되고 조립되어 산업용 배선 하네스가 고온, 진동, 습도 등이있는 환경에서 안정적으로 작동 할 수 있습니다.
산업용 배선 하네스의 분류
- 전원 하네스: 다양한 전류 사양의 AC, DC 및 전원 연결을 포함하는 산업 장비용 전원 공급 장치를 제공합니다.
- 신호 하네스: 센서에 의해 수집된 위치 및 온도와 같은 신호 데이터를 전송하는 데 책임이 있으며, 일반적으로 CNC 시스템 및 자동화 장비에 사용됩니다.
- 컨트롤 하네스: 제어 센터와 실행 유닛을 연결하고 스위치 명령 또는 센서 신호를 전송하며 산업용 로봇, CNC 공작 기계 및 기타 시나리오에 사용됩니다.
- 전력 하네스: 서보 모터, 스핀들 등과 같은 고전력 장치용으로 설계되었습니다.지속적인 전력 전달을 보장합니다.
- 데이터 전송 하네스: HDMI, USB 및 기타 인터페이스 하네스와 같은 신호 업로드 및 다운로드에 사용되며 통신 장비 및 제어 시스템에서 일반적으로 사용됩니다.
산업용 배선 하네스 제조 공정
고품질 배선 하네스의 생산은 엄격한 공정 통제가 필요합니다.제조 프로세스는 일반적으로 다음 단계를 포함합니다. The manufacturing process typically includes the following steps:
1.설계 및 도면 확인
CAD 또는 3 D 와이어 하네스 설계 소프트웨어를 사용하여 와이어 경로 및 길이를 계획합니다.
2.와이어 절단 및 분리
정밀 장비를 통해 일관된 와이어 길이를 보장하고 손상되지 않은 제거를 보장합니다.
3.터미널 크림 및 솔더링
자동 크림핑 기계는 일관된 접촉 저항을 보장합니다.
4.조립품 및 케이블 타이 고정
설계 도면에 따라 와이어가 번들로 묶여 레이블이 지정됩니다.
5.기능 테스트 및 검사
연속성 테스트, 절연 테스트 및 당기 테스트를 포함합니다.
응용 프로그램 시나리오별 분류
1.산업용 장비 하네스
캐비닛 내부의 배선, UPS, PLC, 인버터 및 기타 장비를 연결하여 산업 기계 및 자동화 생산 라인의 작동을 보장합니다.
2.자동화 장비 하네스
다음과 같은 시나리오에서 FAKRA / 이더넷새로운 에너지 고전압 하네스 등,지능형 생산 라인의 요구를 지원합니다.
3.로봇 하네스
산업용 로봇을 위해 특별히 설계되었으며, 높은 전도성, 간섭 방지 및 환경 내성의 요구 사항을 충족해야합니다.
4.새로운 에너지 필드 하네스
새로운 에너지 차량, 풍력 발전 장비 등에 적용됩니다.높은 신뢰성과 간섭 방지 기능을 강조합니다.
산업용 배선 하네스 선택 가이드
산업용 배선 하네스를 구입하거나 설계할 때 엔지니어는 다음 요소를 고려해야 합니다.
1.운영 환경
방수성, 오일성 또는 고온성 요구 사항이 있습니까?야외 장비를 갖추어야 합니다. IP 67 더 높은 보호.
2.전기 성능 요구 사항
전압, 전류, 신호 속도 및 간섭 방지 성능.
3.유연성 및 설치 공간
특히 로봇 공학 또는 동적 모션 장비에서는 와이어 하네스의 구부러짐 반지름이 요구 사항을 충족해야 합니다.
4.인증 및 표준
배선 하네스가 국제 인증서와 같은 표준을 준수하는지 확인합니다. ISO 9001, RoHS, 그리고 UL.
5.유지 관리 가능성
나중에 유지 보수 및 교체 작업을 용이하게 하기 위해 레이블이 지정된 모듈식 설계를 갖춘 배선 하네스를 선택하십시오.
유지 관리 및 질문
유지 관리 권장 사항:
- 배선 하네스의 손상, 손상 또는 느슨함이 있는지 정기적으로 검사합니다.
- 반지름이 좁은 경우 과도하게 당기거나 구부리는 것을 피하십시오.
- 산화를 방지하기 위해 커넥터를 깨끗하게 유지하십시오.
- 적절한 윤활 및 보호 재료를 사용하십시오.
일반적인 문제 및 해결 방법:
| 질문 | 가능한 이유 | 제안된 솔루션 |
| 신호 간섭 | 차폐층이 손상되었거나 접지가 좋지 않은 경우 | 차폐 연결을 확인하고 다시 접지합니다. |
| 인터페이스가 느슨하다. | 플러그가 오래되었거나 충분히 잠겨 있지 않습니다. | 커넥터 교체 또는 재클립 |
| 와이어 하네스 가열 | 전류 과부하 | 전류 분배 최적화 또는 두꺼운 와이어로 교체 |
산업용 배선 하네스를 위한 맞춤형 솔루션
와이어 하네스 어셈블리 고성능 산업용 와이어 하네스의 설계 및 맞춤화를 전문으로하며 다음과 같은 서비스를 제공합니다.
- 산업용 자동화 배선 하네스
- 방수 (waterproof) 고온 내성 와이어 하네스 (High Temperature Resistant Wiring Harnesses)
- 제어 시스템 배선 하네스 및 모터 케이블 어셈블리
- OEM / ODM 사용자 정의 와이어 하네스 개발
모든 제품은 ISO 9001, UL 및 RoHS 표준을 준수하며 엄격한 테스트를 통과하여 가혹한 산업 환경에서 안정적인 작동을 보장합니다.
Frequently Asked Questions (FAQ) 산업용 배선 하네스
Q 1 : 산업용 배선 하네스와 일반 가정용 배선 하네스의 차이점은 무엇입니까?
A: 산업용 배선 하네스는 고온, 진동, 습도 및 기름과 같은 복잡한 환경에서 작동해야 합니다.따라서 재료 선택, 차폐 성능 및 보호 수준에서 높은 기준을 요구합니다.그들의 신뢰성과 수명은 일반 가정용 배선 하네스보다 우수합니다.
Q 2: 산업용 배선 하네스에서 일반적으로 사용되는 커넥터는 무엇입니까?
A: 일반적인 커넥터에는 M 시리즈 원형 커넥터, D - 하위 커넥터 및 Molex, TE 및 JST 와 같은 브랜드가 포함됩니다.선택은 전류, 전압 및 설치 공간에 따라 다릅니다.
Q 3: 배선 하네스가 업계 표준을 충족하는지 어떻게 확인할 수 있습니까?
A: UL 인증, ISO 9001 인증 및 준수 여부를 확인합니다. IPC / WHMA - A - 620 어셈블리 요구 사항.
Q 4: 산업용 배선 하네스의 전형적인 수명은 무엇입니까?
A: 작동 환경 및 부하 조건에 따라 수명은 일반적으로 5 ~ 10 년입니다.그러나 실리콘이나 TPE 과 같은 고급 내연성 재료는 15 년 이상 연장할 수 있습니다.
Q 5: 다른 사양과 인터페이스를 가진 산업용 와이어 하네스를 사용자 정의 할 수 있습니까?
A: 물론이죠.와이어 하네스 어셈블리는 다양한 산업 시스템의 요구를 충족시키기 위해 구조도 설계 및 프로토타입 개발에서 대량 생산에 이르기까지 원스톱 맞춤형 서비스를 제공합니다.
Q 6: 어떻게 배선 하네스의 간섭 방지 성능을 향상시킬 수 있습니까?
A : 이중 차폐, 최적화된 접지 및 신호 및 전원 케이블의 분리된 라우팅을 사용하여 전자기 간섭 (EMI) 저항성을 향상시킬 수 있습니다.
Q 7 : 배선 하네스를 유지 보수하거나 교체할 때 어떤 예방 조치를 취해야 합니까?
A: 유지보수하기 전에 항상 시스템의 전원을 끄십시오.신호 오류 또는 단락을 방지하기 위해 원래 제조업체의 커넥터를 사용하고 비표준 케이블을 교체하지 마십시오.
