工業布線布線指南：從基本原理到選擇和應用
工業布線已成為連接複雜設備系統的關鍵部件。無論是機器人手臂、NC機械設備、傳感器控制系統還是自動化生產線，工業布線都扮演著「神經網絡」的角色。「他們將多根電線、電纜和連接器集成到一個高效而緊湊的系統中，用於傳輸電力和信號。這種集成設計不僅提高了組裝效率，還減少了布線錯誤和維護成本。根據IPC標準，高質量的工業布線必須滿足耐衝擊、耐高溫、抗干擾等多重要求。
什麼是工業布線？
工業布線是用於連接設備電路並傳輸信號和電力的組件。它通常由多根電線、電纜、連接器、外皮、終端、扎帶和其他組件組成。通過標準化的布局和包裝，形成穩定可靠的電氣連接系統，實現不同模塊之間安全高效的通信和供電。
工業布線主要部件
- 電線：傳輸電流或信號。常見的材料包括銅線和鍍錫銅線。
- 絕緣：防止短路和電氣干擾。常見材料包括PVC、XLPE、TPE和矽膠。
- 連接器：連接各種設備接口，是布線可靠性的關鍵。
- 外皮和屏蔽：提供機械保護和電磁屏蔽。
- 終端和接線片：確保電線和設備埠之間的安全連接。
這些部件經過科學布線和組裝，使工業布線束能夠在高溫、振動、潮濕等環境中穩定工作。
工業布線的分類
- 電源線：為工業設備提供電源，涵蓋不同電流規格的交流、直流和電源連接線。
- 信號束：負責傳輸傳感器收集的位置、溫度等信號數據，通常用於NC系統和自動化設備工作組。
- 控制束：連接控制中心和執行單元，傳輸開關命令或傳感器信號，用於工業機器人、NC加工機等場景。
- 電源束線：專為大功率設備設計，例如伺服電機、軸等，確保連續輸電超速。
- 數據傳輸束：用於信號上傳和下載，例如HDMI、USB等接口線束，常用在通信設備和控制系統中。
工業布線表製造工藝
高質量線束的生產需要嚴格的過程控制。製造過程通常包括以下步驟：
1.設計和圖紙確認
使用CAD或3D布線設計軟體來規劃布線路徑和長度。
2.線切割和剝線
精密設備確保電線長度一致和無損壞剝離。
3.終端壓接和焊接
自動壓接機確保一致的接觸阻力。
4.組裝和扎帶固定
電線根據設計圖紙進行捆綁和標籤。
5.功能測試和檢查
包括連續性測試、絕緣測試和拉力測試。

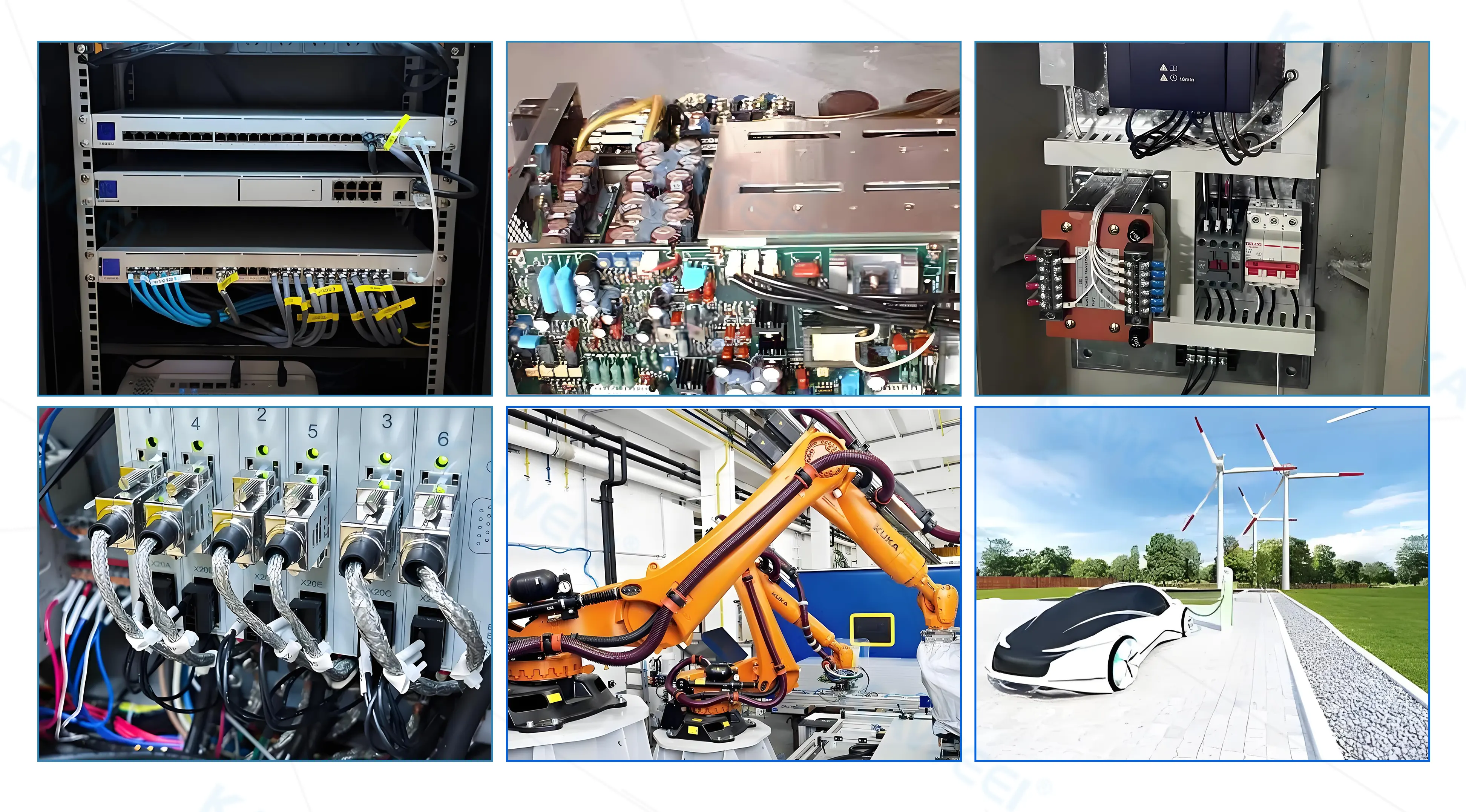

按應用場景分類
1.工業設備背帶
用於櫃內布線，連接UPS、PLC、逆變器等設備，確保工業機械和自動化生產線的運行。
2.自動化設備裝具
等場景 FAKRA/乙太網、新能源高壓背帶等，支持智能生產線的需求。
3.機器人背帶
專為工業機器人設計，必須滿足高導電性、抗干擾性、耐環境性的要求。
4.新能源領域利用
應用於新能源汽車、風電設備等，強調高可靠性和抗干擾能力。
工業接線盒選擇指南
在購買或設計工業布線時，工程師應考慮以下因素：
1.操作環境
需要防水、防油或耐高溫嗎？戶外設備應配備 IP67 或更高的保護。
2.電氣性能要求
電壓、電流、信號速率和抗干擾性能。
3.靈活性和安裝空間
尤其是在機器人或動態運動設備中，電線束的彎曲半徑必須滿足要求。
4.認證和標準
確保布線符合國際認證，例如 ISO 9001, RoHS，而且 UL.
5.維護性
選擇帶有標籤的模塊化設計的布線，以方便未來的維護和更換。
維護和問題
維護建議：
- 定期檢查布線有無損壞、變質或鬆動;
- 避免過度拉動或彎曲，半徑很小。
- 保持連接器清潔，防止氧化。
- 使用適當的潤滑和防護材料。
常見問題和解決方案：
| 問題 | 可能原因 | 建議的解決方案 |
| 信號干擾 | 屏蔽層斷裂或接地不良 | 檢查屏蔽連接並重新接地 |
| 界面鬆散 | 插頭老化或未充分鎖定 | 更換連接器或重新壓接 |
| 電線束升溫 | 電流過載 | 優化電流分布或更換為較粗的電線 |
工業布線定製解決方案
線束組件 專業從事高性能工業電線束的設計和定製，提供包括：
所有產品均符合ISO 9001、UL和RoHS標準，並通過嚴格的測試，以確保在惡劣的工業環境中穩定運行。
工業布線常見問題（常見問題解答）
Q1：工業電線束和普通家用電線束有什麼區別？
答：工業布線必須在複雜的環境中工作，例如高溫、振動、濕度和油。因此，他們在材料選擇、屏蔽性能和防護水平方面要求更高的標準。它們的可靠性和壽命優於普通家用布線。
Q2：工業布線中常用哪些連接器？
答：常見連接器包括M系列圓形連接器、D型接頭以及Molex、TE和JST等品牌。選擇取決於電流、電壓和安裝空間。
Q3：如何確定電線束是否符合行業標準？
答：查看是否具有UL認證、ISO 9001認證，是否符合 IPC/WHMA-A-620 組裝要求。
Q4：工業布線的典型壽命是多長？
答：根據操作環境和負載條件，使用壽命通常為5至10年。然而，高端抗彎曲材料（例如矽膠或TPE）可以將其壽命延長至15年以上。
Q5：可以定製不同規格和接口的工業線束嗎？
答：當然。Wire DeliverAssembly提供從原理圖設計、原型開發到批量生產的一站式定製服務，滿足多元化工業系統的需求。
Q6：如何提高布線的抗干擾性能？
答：雙重屏蔽、優化接地以及信號和電力電纜的單獨布線可用於提高抗電磁干擾（EMI）能力。
Q7：維護或更換電線束時應該採取哪些預防措施？
答：在進行任何維護之前，請務必關閉系統電源。使用原製造商的連接器，避免替換非標準電纜，以防止信號錯誤或短路。
