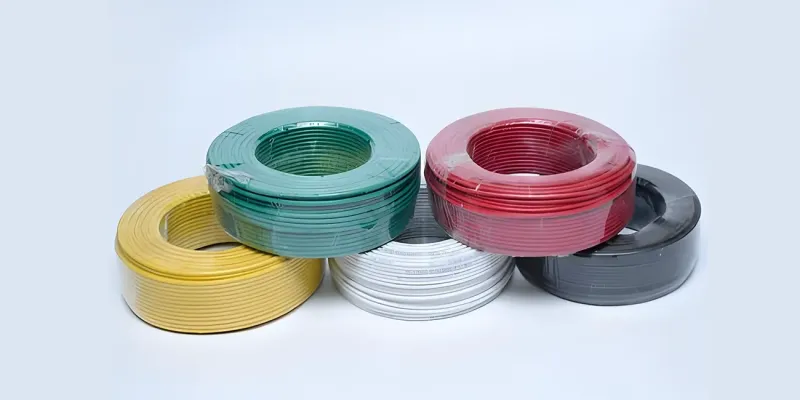

Руководство по выбору проводов AWG: как выбрать правильный калибр провода для разных токов и областей применения
В различных областях применения, таких как автомобильные жгуты проводов, промышленное оборудование, зарядные станции, серверные кабели и высокоточная передача сигналов для роботов и медицинских приборов, калибр провода (AWG) является важнейшим критерием надежности жгутов проводов. Он определяет не только допустимую нагрузку по току, но и влияет на падение напряжения, тепловыделение, качество сигнала, устойчивость к электромагнитным помехам, гибкость, прокладку жгутов проводов и общий срок службы. Оборудование, работающее под высоким напряжением, с высокой скоростью, сильной вибрацией и экстремальными температурами, предъявляет ещё более строгие требования к калибру провода (AWG).
1. Что такое AWG? Почему его используют в производстве жгутов проводов?
AWG (American Wire Gauge) — наиболее распространённый стандарт калибра проводов в Северной Америке. Чем меньше число, тем больше калибр провода. Например:
- AWG 12 > AWG 16 > AWG 24 > AWG 30
- AWG 8, 6, 4 используются для силовых и сильноточных цепей.
- AWG 22, 24, 26 используются для сигнальных и низковольтных цепей.
К его преимуществам относятся:
- Высокая совместимость с глобальными цепочками поставок (используется компаниями TE, Molex и Delphi)
- Высокая стабильность производства, обеспечивающая автоматизированный обжим
- Стандартизированные параметры для луженых медных многожильных проводов
- Успешное применение в автомобильных жгутах проводов и промышленном оборудовании
2. Таблица перевода AWG в мм²
Ниже приведена таблица перевода наиболее часто используемых спецификаций жгутов проводов AWG:
| AWG | Площадь поперечного сечения мм² | Диаметр (мм) | Максимальный ток (эталоны безопасности) |
| 30 AWG | 0.05 mm² | 0.25 mm | ~0.15–0.3 A |
| 28 AWG | 0.08 mm² | 0.32 mm | ~0.5–1 A |
| 26 AWG | 0.13 mm² | 0.40 mm | ~1–2 A |
| 24 AWG | 0.20 mm² | 0.51 mm | ~2–3 A |
| 22 AWG | 0.33 mm² | 0.64 mm | ~3–5 A |
| 20 AWG | 0.52 mm² | 0.81 mm | ~5–7 A |
| 18 AWG | 0.82 mm² | 1.02 mm | ~7–10 A |
| 16 AWG | 1.31 mm² | 1.29 mm | ~10–13 A |
| 14 AWG | 2.08 mm² | 1.63 mm | ~15–20 A |
| 12 AWG | 3.31 mm² | 2.05 mm | ~20–30 A |
| 10 AWG | 5.26 mm² | 2.59 mm | ~30–55 A |
| 8 AWG | 8.37 mm² | 3.26 mm | ~55–75 A |
| 6 AWG | 13.3 mm² | 4.11 mm | ~75–100 A |
| 4 AWG | 21.2 mm² | 5.19 mm | ~100–150 A |
Примечание: допустимая токовая нагрузка зависит от температуры, изоляционного материала и метода прокладки; при выборе системы для инженерного проекта необходимо учитывать снижение номинальных характеристик.
3. Таблица наиболее часто используемых рекомендаций AWG для жгутов проводов
Различные типы жгутов проводов предъявляют разные требования к току, гибкости, экранированию и механической прочности.
1. Сигнальный жгут (датчик/связь)
Особенности: низкий ток, низкий уровень шума, часто требует экранирования.
| Приложение | Обычно используемый AWG |
| USB, HDMI, ленточный кабель | AWG 28 / 30 |
| RS485 / CAN / UART | AWG 22 / 24 / 26 |
| датчик | AWG 24 / 26 |
| LVDS / Камера MIPI | AWG 28 / 30 / 32 |
2. Автомобильная проводка (12В/48В)
В автомобильной промышленности существует зрелый и стандартизированный процесс отбора:
| Система | Рекомендуемая AWG |
| Сигнальные линии ЭБУ | AWG 22 / 24 |
| Низкое напряжение для дверей/фар автомобиля | AWG 18/20 |
| Нагрузки вентилятора/насоса | AWG 14 / 16 |
| Пусковой провод (сильный ток) | AWG 4 / 6 / 8 |
| 48-вольтовый жгут проводов | AWG 6 / AWG 4 / AWG 2 |
3. Высоковольтные жгуты проводов (робототехника/промышленное оборудование/энергетические системы)
| Уровень напряжения | Рекомендуемая AWG | иллюстрировать |
| 100~300V DC | AWG 18 / 16 / 14 | Промышленные блоки питания и сервоприводы |
| 300~600V | AWG 14 / 12 / 10 | Высокая мощность питания |
| Over 600V | AWG 8 / 6 / 4 | Система питания, аккумуляторная батарея |
4. Таблица выбора для блоков AWG с различными токами
Ниже приведены значения, обычно используемые инженерами, оцененные на основе общих стандартов UL, сопротивления, падения напряжения и повышения температуры:
| AWG | Максимальный ток (А) Безопасная токовая нагрузка | Приложение |
| 30 | 0.8 A | Слабый сигнал |
| 28 | 1.4 A | Кабель передачи данных, ленточный кабель |
| 26 | 2.2 A | Светодиод, малый ток |
| 24 | 3.5 A | Линия управления |
| 22 | 5.0 A | Автомобильная сигнальная линия |
| 20 | 7.0 A | Низкое энергопотребление |
| 18 | 10 A | Средняя мощность нагрузки |
| 16 | 13~18 A | Двигатель, линия электропередачи |
| 14 | 20~25 A | Промышленный источник питания |
| 12 | 25~30 A | Сильноточный жгут проводов |
| 10 | 35~40 A | Выходная мощность |
| 8 | 55 A | Высокая мощность постоянного тока |
| 6 | 75 A | Электропитание электромобиля |
| 4 | 95 A | Система высокого давления |
| 2 | 130 A | Мощный инвертор |
| 0 | 150~200 A | Пусковой ток |
5. Как выбрать AWG в зависимости от силы тока, напряжения и расстояния?
При выборе конкретной модели следует учитывать следующее:
1. Текущий (наиболее критический)
Допустимая нагрузка по току должна быть ≥ 1,25 × фактический максимальный ток (с резервированием безопасности).
2. Номинальное напряжение
Для более высоких напряжений требуется более толстая изоляция, не обязательно большего калибра AWG, но производители часто используют провода большего сечения для обеспечения запаса прочности.
3. Падение напряжения
Для линий электропередачи большой протяженности необходимо учитывать сопротивление.
Падение напряжения = Ток × Сопротивление × 2 (контур)
Например, для системы управления напряжением 24 В, длина которой превышает 10 метров, может потребоваться замена кабеля с AWG 20 на AWG 18.
4. Рабочая температура
Высокотемпературные среды (моторный отсек, вблизи промышленных печей) требуют использования проводов большего диаметра + высокотемпературной изоляции (XLPE/тефлон).
5. Механическое движение
Кабельные цепи, роботы → Более мягкие сердечники (например, 96-жильный медный провод) более устойчивы к изгибу, чем AWG.
6. Распространенные ошибки инженеров при выборе AWG
- Уделять внимание только току, игнорируя падение напряжения (наиболее распространённая ошибка при дальних соединениях).
- Убеждение, что больший диаметр провода всегда лучше (может привести к сбою обжима).
- Игнорирование изоляционного материала (ПВХ и сшитый полиэтилен имеют существенные различия в токопроводящей способности).
- Использование слишком больших диаметров жгутов проводов делает невозможным подключение оборудования.
- Не учитывать одновременное повышение температуры при прохождении тока при расчёте тока.
7. Часто задаваемые вопросы
В1: Означает ли более высокий номер AWG более толстую пряжу?
Нет, более низкий номер AWG означает более толстую пряжу (AWG 10 намного толще, чем AWG 20).
В2: Может ли AWG быть полностью равен мм²?
Нет, в целом его можно считать лишь «приблизительно эквивалентным».
В3: Какой размер провода AWG обычно используется в автомобильных жгутах проводов?
Сигнальный провод: 22–24 мм
Силовой провод: 16–18 мм
Силовой провод: 4–8 мм
В4: Всегда ли высоковольтные жгуты проводов должны иметь большой размер AWG?
Основным определяющим фактором является изоляционный материал и толщина, а не площадь; однако из соображений безопасности часто используют провода большего сечения AWG.
8. Резюме: Как быстро выбрать AWG для вашего жгута проводов?
Вы можете выполнить следующие шаги:
- Определите максимальный ток (параметр сердечника).
- Проверьте AWG – Амперметр → Предпочтительный калибр провода.
- Рассчитайте падение напряжения в зависимости от длины провода.
- Выполните калибровку с учетом условий окружающей среды (температура, изгиб, маслостойкость и т. д.).
- Настройте в соответствии с обработкой жгута проводов (совместимость с обжимными наконечниками).
- И наконец, подтвердите AWG.
