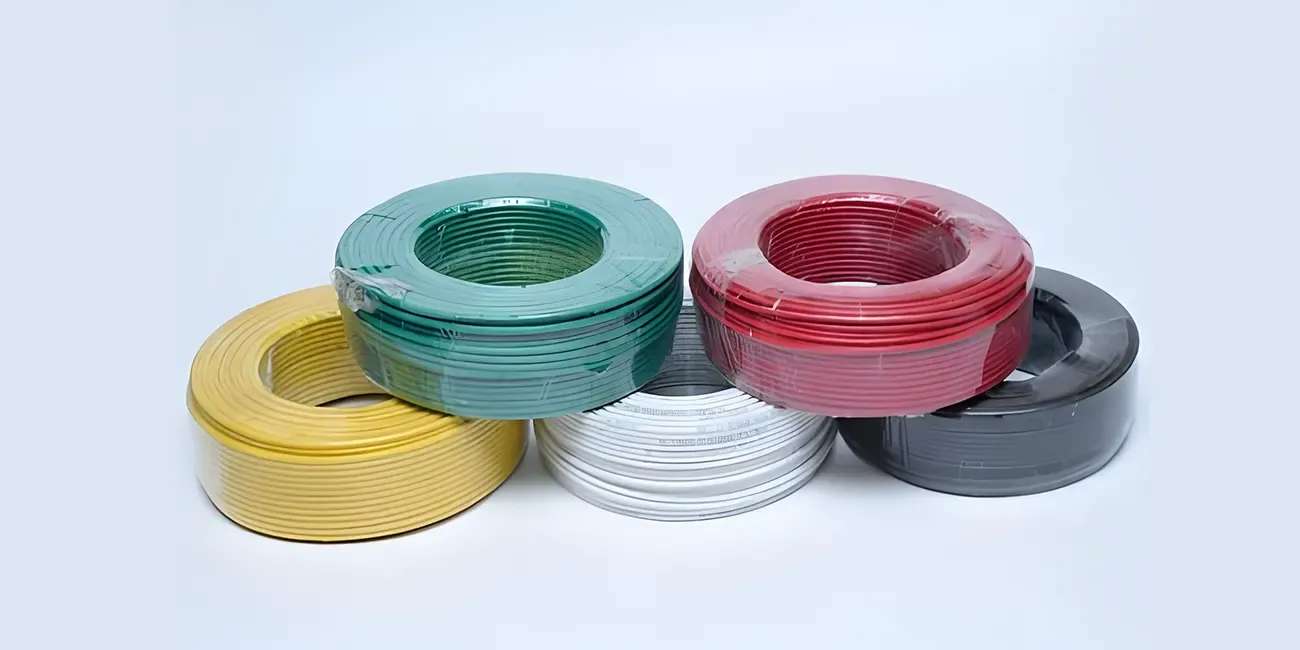

AWG线束指南：如何为不同的电流和应用选择合适的线规
在汽车线束、工业设备、充电桩、服务器布线以及机器人和医疗器械的高精度信号传输等各种应用场景中，线规（AWG）是线束可靠性的首要原则。它不仅决定了线束的载流能力，还会影响电压降、发热量、信号质量、电磁兼容性、柔韧性、线束布线以及整体使用寿命。对于高压、高速、强振动和极端温度等应用场景，线规的要求更为严格。
1. 什么是AWG？为什么线束行业要使用它？
AWG（美国线规）是北美最常用的线规标准。数字越小，线径越大。例如：
- 12号线规 > 16号线规 > 24号线规 > 30号线规
- 8号、6号和4号线规用于电力和大电流应用。
- 22号、24号和26号线规用于信号和低压应用。
其优点包括：
- 与全球供应链高度兼容（TE、Molex 和 Delphi 等公司均有应用）
- 制造一致性高，便于自动化压接
- 镀锡铜绞线采用标准化参数
- 在汽车线束和工业设备领域应用成熟
2. AWG与mm²换算表
以下是常用线束AWG规格的换算表：
| AWG | 横截面积（平方毫米） | 直径（毫米） | 最大电流（安全参考值） |
| 30 AWG | 0.05 mm² | 0.25 mm | ~0.15–0.3 A |
| 28 AWG | 0.08 mm² | 0.32 mm | ~0.5–1 A |
| 26 AWG | 0.13 mm² | 0.40 mm | ~1–2 A |
| 24 AWG | 0.20 mm² | 0.51 mm | ~2–3 A |
| 22 AWG | 0.33 mm² | 0.64 mm | ~3–5 A |
| 20 AWG | 0.52 mm² | 0.81 mm | ~5–7 A |
| 18 AWG | 0.82 mm² | 1.02 mm | ~7–10 A |
| 16 AWG | 1.31 mm² | 1.29 mm | ~10–13 A |
| 14 AWG | 2.08 mm² | 1.63 mm | ~15–20 A |
| 12 AWG | 3.31 mm² | 2.05 mm | ~20–30 A |
| 10 AWG | 5.26 mm² | 2.59 mm | ~30–55 A |
| 8 AWG | 8.37 mm² | 3.26 mm | ~55–75 A |
| 6 AWG | 13.3 mm² | 4.11 mm | ~75–100 A |
| 4 AWG | 21.2 mm² | 5.19 mm | ~100–150 A |
注意：载流能力随温度、绝缘材料和敷设方法而变化；在为工程项目选择系统时必须考虑降额。
3. 线束常用AWG规格推荐表
不同类型的线束对电流、柔韧性、屏蔽性和机械强度有不同的要求。
1. 信号线束（传感器/通信）
特点：低电流、低噪声，通常需要屏蔽
| 应用 | 常用AWG规格 |
| USB、HDMI、扁平电缆 | AWG 28 / 30 |
| RS485 / CAN / UART | AWG 22 / 24 / 26 |
| 传感器 | AWG 24 / 26 |
| LVDS / 摄像头 MIPI | AWG 28 / 30 / 32 |
2. 汽车线束（12V/48V）
汽车行业拥有成熟且标准化的选择流程：
| 系统 | 推荐的AWG |
| ECU信号线 | AWG 22 / 24 |
| 汽车车门/车灯电压过低 | AWG 18/20 |
| 风机/水泵负载 | AWG 14 / 16 |
| 启动线（高电流） | AWG 4 / 6 / 8 |
| 48V电源线束 | AWG 6 / AWG 4 / AWG 2 |
3. 高压线束（机器人/工业设备/电力系统）
| 电压等级 | 推荐的AWG | 阐明 |
| 100~300V DC | AWG 18 / 16 / 14 | 工业电源和伺服驱动器 |
| 300~600V | AWG 14 / 12 / 10 | 大功率电源 |
| 超过600伏 | AWG 8 / 6 / 4 | 电力系统、储能电池 |
4. 不同电流规格的AWG单元选择表
以下是工程师常用的数值，根据 UL 通用标准评估，包括电阻、电压降和温升：
| AWG | 最大电流 (A) 安全载流能力 | 应用 |
| 30 | 0.8 A | 信号弱 |
| 28 | 1.4 A | 数据线，扁平电缆 |
| 26 | 2.2 A | LED，小电流 |
| 24 | 3.5 A | 控制线 |
| 22 | 5.0 A | 汽车信号线 |
| 20 | 7.0 A | 低电源 |
| 18 | 10 A | 中等功率负载 |
| 16 | 13~18 A | 电机、电源线 |
| 14 | 20~25 A | 工业电源 |
| 12 | 25~30 A | 大电流线束 |
| 10 | 35~40 A | 功率输出 |
| 8 | 55 A | 大功率直流 |
| 6 | 75 A | 电动车电源 |
| 4 | 95 A | 高压系统 |
| 2 | 130 A | 大功率逆变器 |
| 0 | 150~200 A | 启动电流 |
5. 如何根据电流、电压和距离选择合适的线规？
在选择具体型号时，应考虑以下因素：
1. 当前（最关键的）
当前承载能力必须≥实际最大电流的1.25倍（具有安全冗余）。
2. 额定电压
更高的电压需要更厚的绝缘层，不一定需要更大的线规，但制造商为了安全起见，通常会使用更大的线规。
3. 电压降
长距离输电线路必须考虑电阻。
电压降 = 电流 × 电阻 × 2（回路）
例如，超过 10 米的 24V 控制系统可能需要从 AWG 20 升级到 AWG 18。
4. 工作温度
高温环境（发动机舱、工业炉附近）需要更大直径的电线+高温绝缘材料（交联聚乙烯/聚四氟乙烯）。
5. 机械运动
拖链、机器人 → 较软的线芯（例如 96 股铜线）比 AWG 线芯更耐弯曲。
6. 工程师在选择AWG（空气线规）时常犯的错误
- 只关注电流而忽略电压降（这是长距离应用中最常见的错误）
- 认为线径越大越好（这会导致压接失效）
- 忽略绝缘材料（PVC 和 XLPE 的载流能力差异显著）
- 使用过大的线束直径会导致设备内部布线无法进行
- 在电流计算中忘记考虑同时发生的载流温升
7. 常见问题解答
Q1：AWG 越大是不是线越粗？
不，AWG 数字越小线越粗（AWG 10 比 AWG 20 粗得多）。
Q2：AWG 能完全等于 mm² 吗？
不，一般只能认为两者“近似等效”。
Q3：汽车线束中常用的AWG线径是多少？
信号线：22–24 毫米
电源线：16–18 毫米
高功率电源线：4–8 毫米
Q4：高压线束是否一定要使用大线规（AWG）？
主要决定因素是绝缘材料和厚度，而不是面积；但是，出于安全原因，通常使用较大的线规。
8. 总结：如何快速选择线束的 AWG 规格？
您可以按照以下步骤操作：
- 确定最大电流（核心参数）
- 检查线规（AWG） - 使用电流表 → 选择合适的线规
- 根据布线距离计算电压降
- 根据环境条件（温度、弯曲、耐油性等）进行校准
- 根据线束加工（压接端子兼容性）进行调整
- 最终确认线规（AWG）
