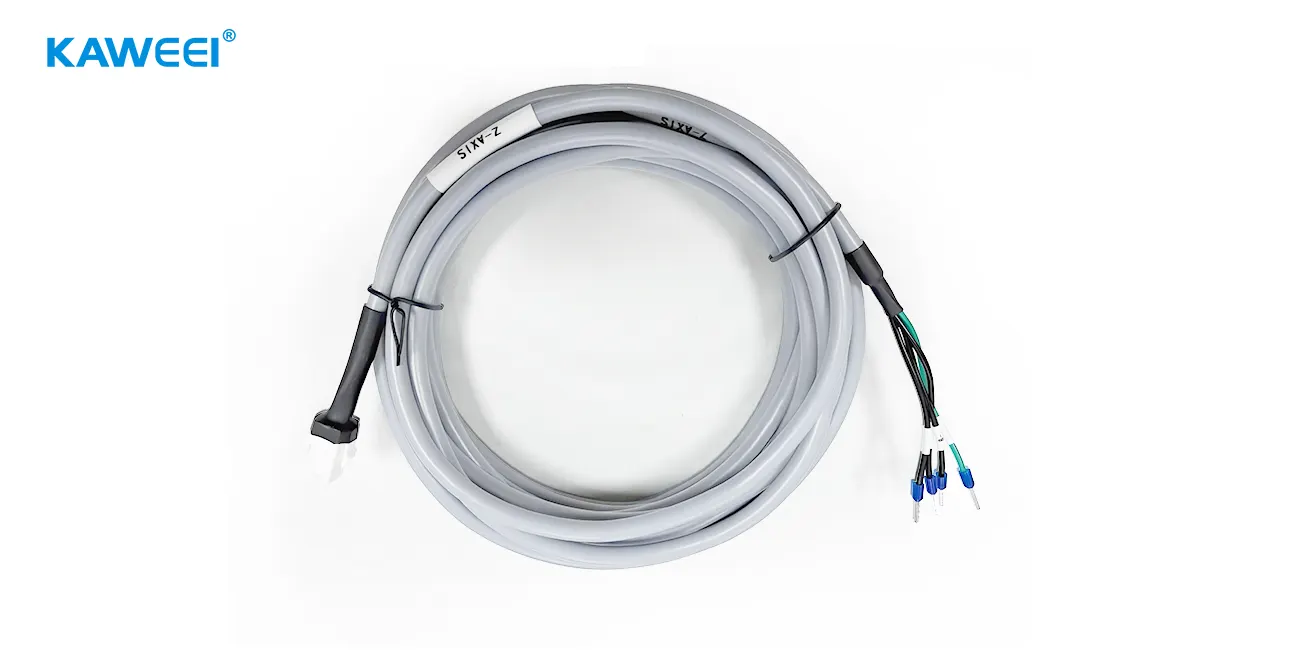

ЦПУ станки промышленная проводная арматура

Промышленная проводная арматура станков ЧПУ - это проводная арматура, разработанная специально для станков ЧПУ.Он в основном используется для подключения сервомоторов, датчиков, контроллеров и других компонентов для передачи сигналов и питания.ЧПУ станки должны работать непрерывно в течение 24 часов и достигать точности на уровне микронов.Таким образом, надежность проводной арматуры напрямую влияет на точность обработки и количество простоев.Этого роста, произведенного Kaweei 's Профессиональный завод по настройке проволочной арматуры, был строго проверен от материалов до производственных процессов.Он может стабильно соединять систему ЧПУ и различные компоненты для обеспечения нормальной работы станка.

Преимущества характеристик основного материала: глубокая адаптация к станкам ЧПУ

1.Корпус кабеля: маслостойкий, износостойкий и тройная защита передачи с низкими потерями

Использовать композитную структуру NON-UL 4C (голый медный сплав 150 / 0.08 + 750D нейлон + серый ПВХ 80P маслостойкий слой), наружный диаметр 7.0мм:

• Проводчик голого сплава (150 / 0,08) изготавливается из 150 нитей голого сплава высокочистого сплава с диаметром 0,08 мм.Проводительность - это‰ ¥98% IACS, а сопротивление постоянного тока -‰¤0.25Ω / м.Он может обеспечить низкие потери передачи сигналов управления сервомотором и сигналов обратной связи кодера с задержкой сигнала.‰ ¤0.01ms.Его многопотокная закрученная конструкция позволяет проволоке иметь изгибающий срок жизни‰ ¥100000 раз (радиус изгибания ≠7 мм), которые могут противостоять риску разрыва проволоки, вызванному высокочастотными вибрациями станков ЧПУ с частотой 5 - 500 Гц.
• Прочность на растяжение внутреннего слоя на растяжение из материала 750D нейлона составляет‰ 200N, который может выдерживать непрерывную силу тяги, вызванную механизмом смены станка и движением цепи, защищает внутреннюю проволоку 4C и предотвращает разрушение проволоки и выключение оборудования при частом запуске и остановке станка и быстрой подаче.
• Серый маслостойкий изоляционный слой из ПВХ 80P использует 80P высокоплотную тканную структуру для усиления механической защиты.После 1000 часов испытания на погружение в эмульсию / синтетическую режущую жидкость объемное сопротивление все еще составляет‰ ¥1012Î㩃 » см.Твердость поверхности Shore A составляет 85, а износостойкость на 30% выше, чем у обычного ПВХ.Он может эффективно блокировать эрозию нефти и имеет срок службы от‰ 5 лет в нормальных условиях работы.

2.Компоненты интерфейса: точное соединение и защита безопасности

• Пластиковая оболочка правого конца принимает соединители TE AMP 172159 - 1.Его 4-контактная конструкция точно соответствует проволоке ядра 4C (черный 1, черный 2, черный 3, зеленый), а шаг контатора составляет 4,14 мм, что может гарантировать, что ключевые сигналы, такие как управление шпинделем и приводы питательной оси, передаются независимо без помех.Высокопрочный инженерный пластик, изготовленный из нейлона PA66, может выдерживать более 5000 раз вставки и вытягивания, а изменение контактного сопротивления составляет...‰ ¤10mΩ, который подходит для основных интерфейсов промышленных систем управления.
• Левый клемм использует голубой нейлоновой изоляционный клемм 18AWG (E1008).Внешний нейлоновый изоляционный слой прошел испытание на напряжение 1000 В переменного тока, а ток утечки -‰¤0.5 мА.Он может изолировать высоковольтную цепь привода шпинделя и низковольтную цепь панели управления. 18AWG проволокомер может стабильно нести ток 5 - 8A, эффективно изолировать сильное и слабое электричество и избежать коротких замыканий, когда электрический шкаф плотно проводен.Синий вид также облегчает техническому персоналу быстро определить ключевые линии.

3.Система термоусадки труб: 125„ƒ Температурное сопротивление + напряжение 600В двойная защита

• Правый конец интерфейса рукава черный, 125„ƒ Спецификация (ˆ…14.0mm * 50mm).После усадки, он может достичь уровня защиты IP65, может противостоять блескам режущей жидкости и вторжению металлического мусора, а сопротивление изоляции падает не более чем на 10% после 72 часов испытания на масляную стойкость.
• Левый конец интерфейсной рукава черный 125° спецификация (∅ 8,0 мм * 25 мм), который может точно фиксировать положение терминала.В вибрационном испытании конечное перемещение -‰¤0.1мм, что гарантирует, что соединение не будет расслабляться под высокочастотными вибрациями ЧПУ.
• Процесс обжигания использует 120 - 130„ƒ сегментированное нагревание и формирование положительного давления, чтобы сделать скорость усадки корпуса ≠¥50%, без пузырей или морщин на поверхности, а вероятность отказа защиты менее 0,1%.

Точный контроль производственного процесса: стандарты производства на миллиметровом уровне

1.Резание проволоки и обрезка: точный резервирование пространства монтажа ЧПУ

• Дизайн: Используется полностью автоматическая машина для резки проволоки, и погрешность длины резки проволоки контролируется в пределах ±0,5 мм.Строго соблюдать стандарт 90 мм для левого конца и 33 мм для правого конца, чтобы гарантировать, что зарезервированная длина точно адаптирована к требованиям к сварке и монтажу соединителя панели управления станком.Плоскость разреза лазерного пилинга -‰¤0,05 мм, а скорость выхода - ¤‰ ¥99.5%.

2.Оцинкание основных проводов и занивка зажимов: нулевые дефекты в электрическом соединении

• Процесс безвинцового тонирования: Слой олова 0,3 - 0,6 мм на переднем конце проволоки ядра, отсутствие окисления после 48 часов испытания солевым распылением, ошибка передачи сигнала‰ ¤0,01%;
• 9.08Стандарт на усилие на растяжение Kgf: Клемма и сердечная проволока прикрепляются с помощью высокоточной станки для зажима терминалов с диапазоном давления 2 - 5 кН, обеспечивая, что они могут выдержать силу растяжения в размере‰ ¥9.08Kgf.

3.Испытания полного процесса: проверка симуляции рабочего состояния станка

• Проверка непрерывности: Многоканальный тест обнаруживает сопротивление‰ ¤50mΩ;
• Испытание на изоляцию: Сопротивление изоляции‰ ¥100MΩ под напряжением постоянного тока 500 В;
• Испытание на вибрацию: Моделировать частоту вибрации станков на 50 - 500 Гц, и непрерывно испытать в течение 100 часов, чтобы убедиться, что нет ослабления или разрыва цепи.
• XRF RoHS2.0 обнаружение: Используйте рентгеновский флуоресценционный спектрометр, чтобы убедиться, что содержание вредных веществ, таких как свинца и кадмия, ниже стандарта ЕС (например, кадмия -‰¤0,01%).
• Испытание на усилие вытягивания корпуса: Применяйте 30 Н силы вытягивания на оболочку TE AMP 172159 - 1, и она не упадет в течение 1 минуты, что соответствует стандартам UL 486A - 486B.

Сценарии применения и основные технические аспекты

1.Основные сценарии применения

• Применимо ко всем типам станков ЧПУ, включая токарные станки ЧПУ, обрабатывающие центры, шлифовые станки ЧПУ и т. д. Его можно использовать для подключения систем ЧПУ с основными компонентами, такими как сервоприводы, кодеры, соленоидные клапаны, спиндинные двигатели и т. д., для передачи сигналов управления и мощности.

2.Анализ технических особенностей

• Конструкция сплавного голых медного проводника и независимой проволоки 4C может уменьшить задержку синхронной передачи сигналов управления многоосевой связью до не более 0,02 мс, тем самым обеспечивая точность обработки станков и достигая нулевой задержки в передаче сигнала.
• Сочетание маслостойкой и износостойкой проволоки, высоко надежного соединителя и антиослабления рукава, плюс слой на растяжение нейлона 750D и сила прикручивания 9,08Kgf, может работать стабильно в среде высокочастотных вибраций и сильных электромагнитных помех станков.После прохождения 100-часового испытания на вибрацию 50 - 500 Гц, соединение терминала не ослабевает, достигая сильной устойчивости к вибрациям и помехам.
• Цветные кодированные провода (черные 1 / черные 2 / черные 3 / зеленые) с синей визуальной идентификацией клеммы могут повысить эффективность проводки на 30%, сократить время устранения неисправностей до 30 минут каждый раз и обеспечить эффективную установку и техническое обслуживание.

Kaweei Завод по настройке проволочной арматуры обеспечивает надежную гарантию стабильной работы станков ЧПУ с заказными материалами, точным мастерством и превосходной производительностью.Будь то стремление к более высокой точности обработки или улучшение надежности оборудования и эффективности технического обслуживания, проволочная арматура, сделанная заводом Kaweei, является надежным выбором; если вам нужна дополнительная информация о продукте или индивидуальные решения, не стесняйтесь связаться с нами.
