NC机床工业布线

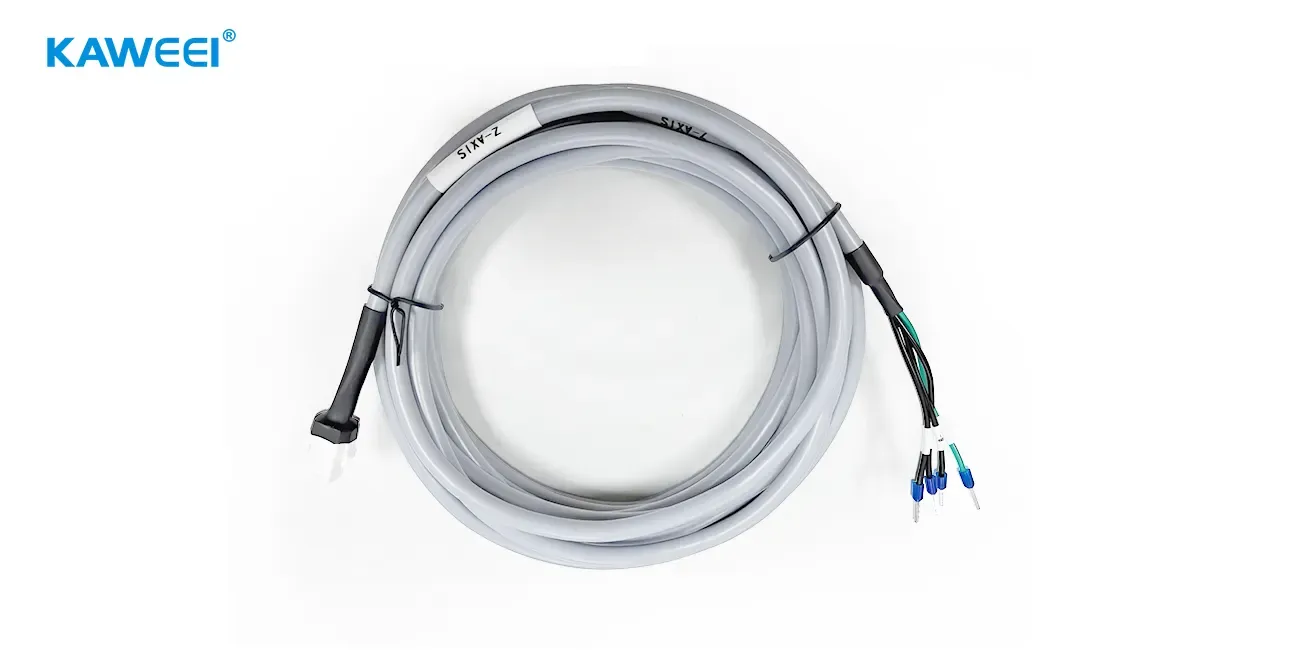

NC加工机工业线束是专门为NC加工机设计的线束。主要用于连接伺服电机、传感器、控制器等元器件传输信号和电源。NC机械需要24小时连续运行并达到微米级精度。因此，布线的可靠性直接影响加工精度和停机次数。该电线束，由 Kaweei的 专业的线束定制工厂，从材料到生产工艺都经过了严格验证。它可以稳定地连接NC系统和各个部件，确保机床的正常运行。

核心材料特性优势：深度适应NC机械

1.电缆体：耐油、耐磨损、低损耗传输三重保护

采用NON-UL 4C复合结构（裸铜合金150/0.08 + 750D尼龙+灰色PVC 80 P耐油层），外径7.0mm：

• 合金裸铜导体（150/0.08）由150股直径0.08mm的高纯度合金裸铜制成。导电率-98%IACS，直流电阻-0.25 °/m。‰‰可以保证伺服电机控制信号和编码器反馈信号的低损耗传输，信号延迟' 02 ms。‰其多股绞合设计，使钢丝的弯曲寿命可达-100，000次（弯曲半径-7 mm），可抵御因NC机械5- 500 Hz高频振动而导致的断线风险。‰‰
• 750 D尼龙材料抗拉内层的抗拉强度为-200 N，能够承受因刀具更换机构和拖链运动而产生的持续拉力，保护内部4C芯线，避免频繁起停、快速送料时芯线断裂和设备停工。‰
• 灰色PVC 80 P耐油隔热层采用80 P高密度编织结构，加强机械保护。经过1000小时的乳化液/合成切割液浸泡测试，体积电阻率仍为-10 ½ ² »厘米。ƒ‰表面肖氏A硬度为85，耐磨损性比普通PVC高30%。它能有效阻止石油侵蚀，在正常工作条件下使用寿命为-5年。‰

2.接口组件：精确连接和安全保护

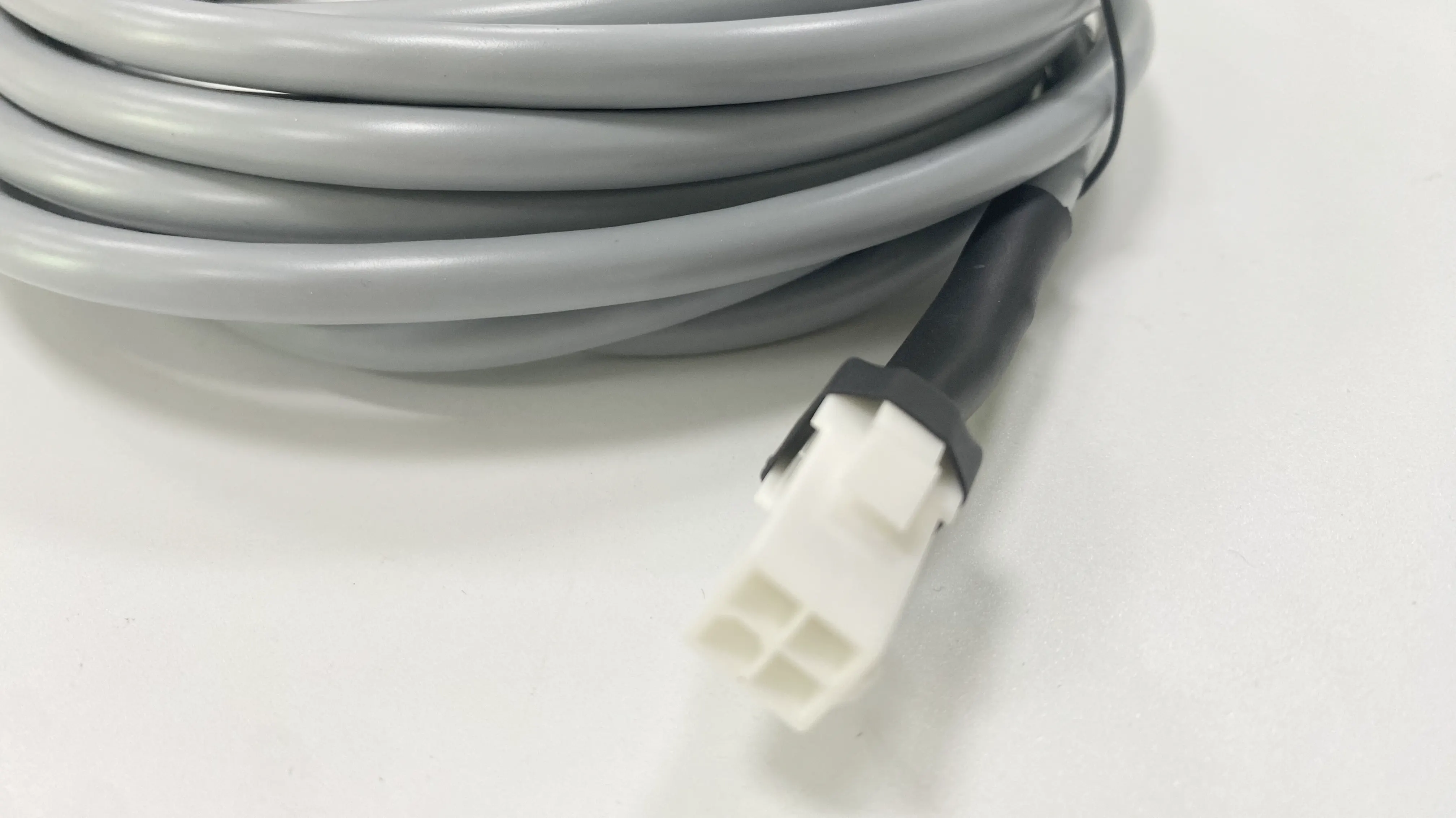

• 右侧塑料外壳采用TE MP Connectors 172159-1。其4针设计与4C芯线（黑1、黑2、黑3、绿）精确匹配，针距为4.14mm，可以确保纺锤控制、送进轴驱动等关键信号独立传输，无干扰。采用PA 66尼龙制成的高强度工程塑料，可承受5，000次以上的插入和拉出次数，接触电阻变化' 10毫不留情，适合主流工业控制系统接口。‰

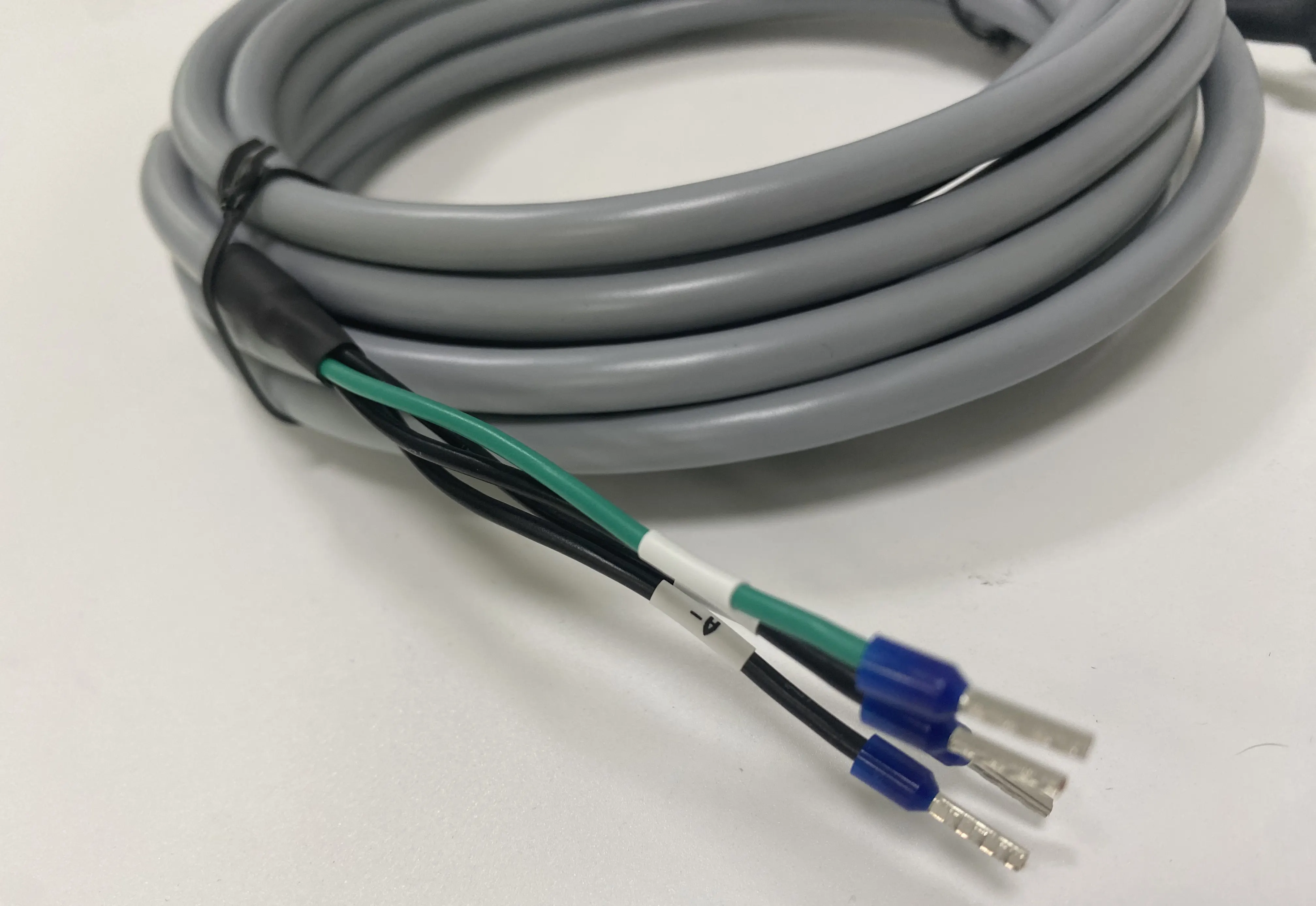

• 左侧终端采用18 AW蓝色尼龙绝缘针式终端（E1008）。外层尼龙绝缘层已通过1000 V交流耐受电压测试，泄漏电流' 0.5mA。‰它可以隔离轴驱动器的高压电路和控制板的低压电路。18 AW线规可稳定承载5-8A电流，有效隔离强弱电，避免电气柜密集接线时短路。蓝色外观还可以方便维护人员快速识别关键线路。

3.热收缩管材系统：125 °耐温+600 V耐电压双重保护

• 右侧接口套为黑色，规格为125英寸（~ 14.0mm* 50 mm）。ˆ…„ƒ收缩后可达到IP65防护级别，可抵抗切割液飞溅和金属碎屑侵入，经过72小时耐油测试，绝缘电阻下降不超过10%。
• 左侧接口套为黑色125°规格（-8.0mm* 25 mm），可准确固定终端位置。振动测试中，终端位移为-0.1mm，确保连接在NC的高频振动下不会松动。‰
• 烘烤套管工艺采用120- 130度分段加热、正压定型，使套管收缩率达50%，表面无气泡、皱纹，保护失效概率小于0.1%。‰

生产过程精度控制：毫米级制造标准

1.线切割剥线：准确预留NC安装空间

• 长度设计： 采用全自动线切割机，线切割长度误差控制在±0.5mm以内。严格执行左侧90毫米、右侧33毫米的标准，确保预留长度准确适应机床控制板的焊接和连接器安装要求。激光剥离切割的平整度为-0.05mm，成品率为-99.5%。‰‰

2.芯线镀锡和接线柱铆接：电气连接零缺陷

• 无铅镀锡工艺： 芯线前端0.3-0.6mm锡层，盐雾测试48小时后无氧化，信号传输误差< 0.01%;‰
• 9.08 Kgf拉力标准： 使用压力范围为2- 5 KN的高精度终端压接机对终端和芯线进行铆接，确保它们能够承受-9.08Kgf的拉力。‰

3.全过程测试：刀具工作条件模拟验证

• 连续性测试： 多通道测试仪检测接通电阻' 50毫不留情;‰
• 绝缘测试： 500 V直流电压下绝缘电阻-100兆;
• 振动测试： 模拟50- 500 Hz的机床振动频率，连续测试100小时，确保无松动或断路。
• XR RoHS2.0检测： 使用X射线荧光光谱仪确保铅、镉等有害物质的含量低于欧盟标准（如镉< 0.01%）。‰
• 外壳拔出力测试： 对TE MP 172159-1外壳施加30 N拉力，1分钟内不会脱落，符合UL 486 A-486 B标准。

应用场景和技术亮点

1.核心应用场景

• 适用于所有类型的NC机床，包括NC车床、加工中心、NC研磨机等。可将NC系统与伺服驱动器、编码器、电磁阀、主轴电机等核心部件连接起来，传输控制信号和功率。

2.技术亮点分析

• 合金裸铜导体和4C独立芯线的设计，可以将多轴联动控制信号同步传输的延迟降低到不超过0.02ms，从而保证机床的加工精度，实现信号传输的零延迟。
• 耐油、耐磨损的电线、高可靠性连接器、防松套的组合，加上750 D尼龙抗拉层和9.08 Kgf的铆接力，可以在高频振动和强电磁干扰环境中稳定工作。通过100小时50- 500 Hz振动测试后，终端连接不松动，具有较强的抗振动和抗干扰能力。

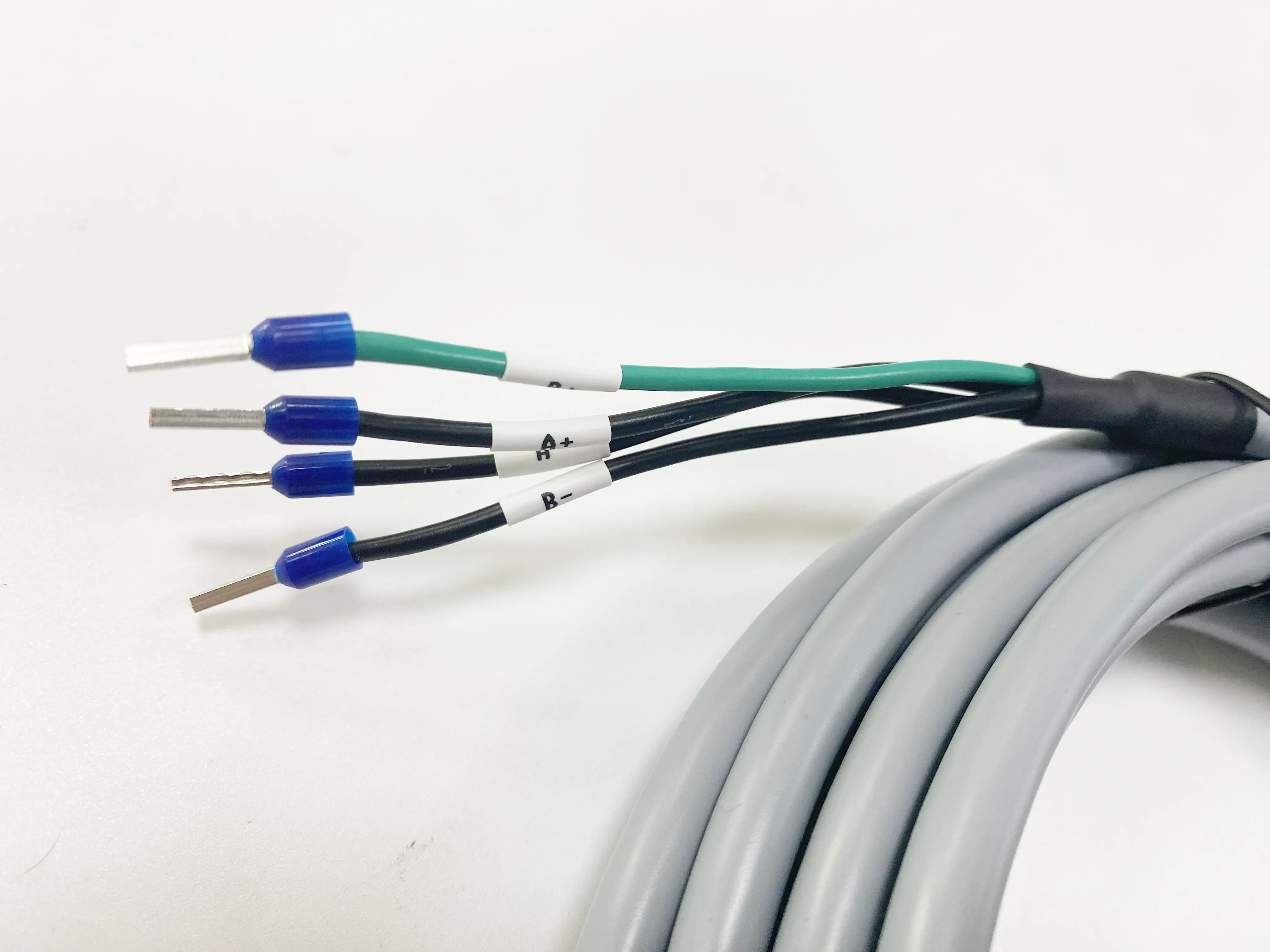

• 具有蓝色终端视觉识别的彩色编码芯线（黑1/黑2/黑3/绿）可提高接线效率30%，每次故障排除时间缩短至30分钟，实现高效安装和维护。

Kaweei 线束定制工厂以定制的材料、精准的工艺、卓越的性能，为数控机床的稳定运行提供了可靠的保障。无论是追求更高的加工精度，还是提高设备可靠性和维护效率，Kaweei工厂制造的电线都是值得信赖的选择;如果您需要更多的产品信息或定制解决方案，请随时联系我们。
