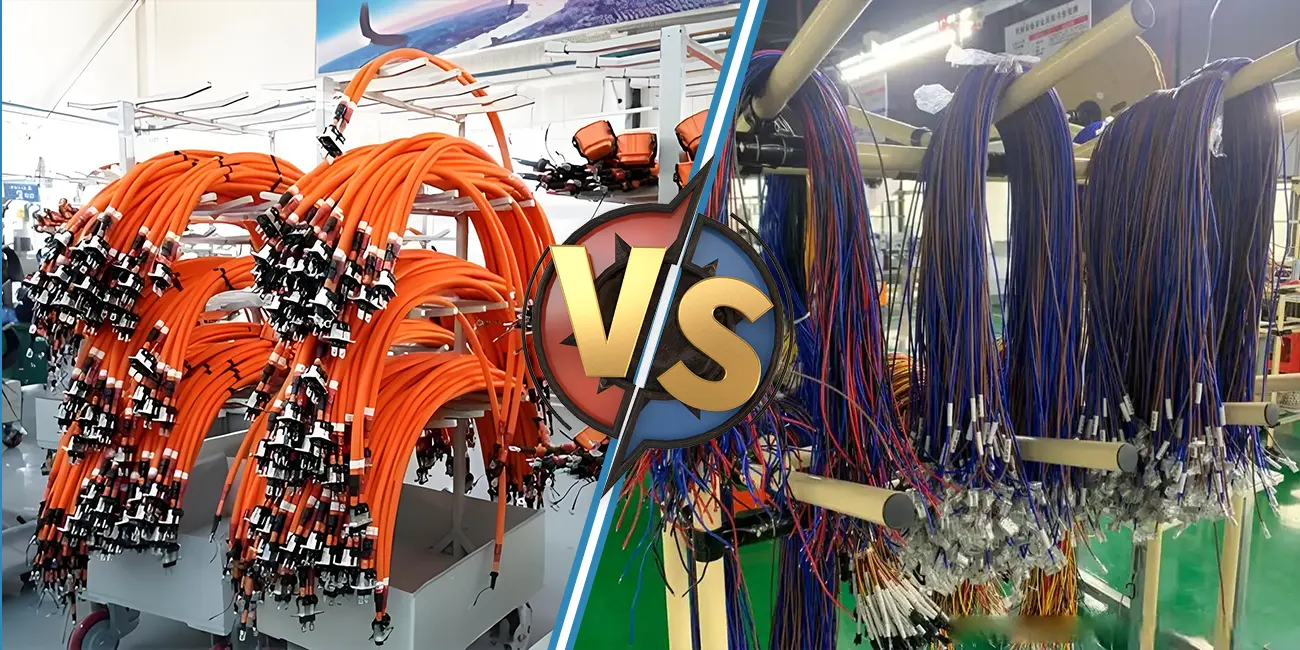

La diferencia entre los arneses de cableado de nueva energía

Definición de arnés de cableado de nueva energía y arnés de cableado tradicional

• El nuevo arnés de cableado energético integra cables, cables, conectores y otros componentes eléctricos, diseñados específicamente para vehículos eléctricos (EV) y vehículos eléctricos híbridos (HEV), que cubren las conexiones físicas de todo el circuito del vehículo.
• El arnés de cableado tradicional es un componente básico utilizado para conectar circuitos en automóviles y equipos eléctricos. Está compuesto por múltiples cables o cables integrados a través de enlaces, mangas y otros métodos, y está equipado con conectores, materiales aislantes y vainas para lograr la transmisión de corriente y señal. Su objetivo principal es proporcionar conexiones físicas estables para sistemas eléctricos de baja tensión, ampliamente utilizados en escenarios tales como vehículos de combustible tradicional y equipos pequeños.

Materiales para arneses de cableado de nueva energía y arneses de cableado tradicionales

• Nuevos materiales de arnés de cableado de energía: Los nuevos arneses de cableado de energía están hechos de material resistente a altas temperaturas (-40 °C).„ƒ~ 150 años.„ƒ) y materiales resistentes a la corrosión, como la silicona y el polietileno reticulado, mientras que los arneses de cableado tradicionales están hechos principalmente de PVC ordinario.
• Materiales de arnés de cableado tradicionales: cables de núcleo de cobre simple o múltiple cubiertos con materiales aislantes como el PVC.

Resumen comparativo

De las diferencias anteriores, se puede ver que los nuevos arneses de cableado de energía tienen una adaptabilidad significativamente mayor a entornos de alto voltaje, redundancia de seguridad y requisitos inteligentes que los arneses de cableado tradicionales.

Normas funcionales y de seguridad

Función de expansión

• Los arneses de cableado de nueva energía no solo proporcionan energía, sino que también deben transmitir señales como el estado de la batería y el control del motor, e integrar sensores y enlaces de la ECU. Los arneses de cableado tradicionales se basan principalmente en una sola fuente de alimentación.

Protección de seguridad

• Nivel de protección: Los arneses de cableado de alta tensión de nueva energía deben cumplir con los estándares IP67 / IP6K9K a prueba de agua y polvo, mientras que los arneses de cableado tradicionales no tienen tales requisitos obligatorios.
• Mecanismo de seguridad: Los arneses de cableado de nueva energía están equipados con enclavamiento de alto voltaje (HVIL) para garantizar un mantenimiento seguro de apagado, mientras que los arneses de cableado tradicionales solo deben cumplir con estándares básicos como la prevención de incendios y la resistencia al desgaste.

Layout y proceso de producción

Complejidad de layout

• El nuevo arnés de cableado de energía debe conectarse a componentes dispersos, como baterías del chasis, motores del eje delantero y trasero, y cablearse a largas distancias a través de regiones, evitando al mismo tiempo la interferencia electromagnética; El arnés de cableado tradicional se fija alrededor del diseño del compartimiento del motor.

Requisitos de proceso

• Los arneses de cableado de nueva energía tienen requisitos estrictos para los procesos de crimpado (como los arneses de cableado de recolección de voltaje de paquetes de baterías), sellado (resistencia a la oxidación) y protección mecánica (resistencia a las vibraciones / impactos), y deben cumplir con estándares de cero defectos como IPC620

Los arneses de cableado de nueva energía integran la transmisión de energía, datos y señal de control inteligente, mientras que los arneses de cableado tradicionales solo dependen de la fuente de alimentación básica.

En resumen, los nuevos arneses de cableado de energía se centran en alto voltaje, ligereza e inteligencia, proporcionando soluciones de conexión de alta seguridad y alta fiabilidad para vehículos eléctricos e inteligentes.
