¿Por qué se quemó mi arnés de cableado? Varias causas y soluciones comunes.
En los sistemas de arnés de alambre, el agotamiento es uno de los problemas más molestos. Ya sea en automóviles, equipos industriales o dispositivos de comunicación, una vez que un arnés de cables se quema, se derrite o fuma, no solo significa una posible interrupción del sistema, sino que también representa un riesgo de seguridad. Muchos usuarios creen que la "mala calidad" es la causa del agotamiento del arnés de alambre, pero en realidad, el daño al arnés de alambre es a menudo el resultado de una combinación de factores.
Este artículo analizará en profundidad las causas comunes del agotamiento del arnés de alambre y proporcionará soluciones prácticas para ayudarlo a evitar problemas similares desde el principio.

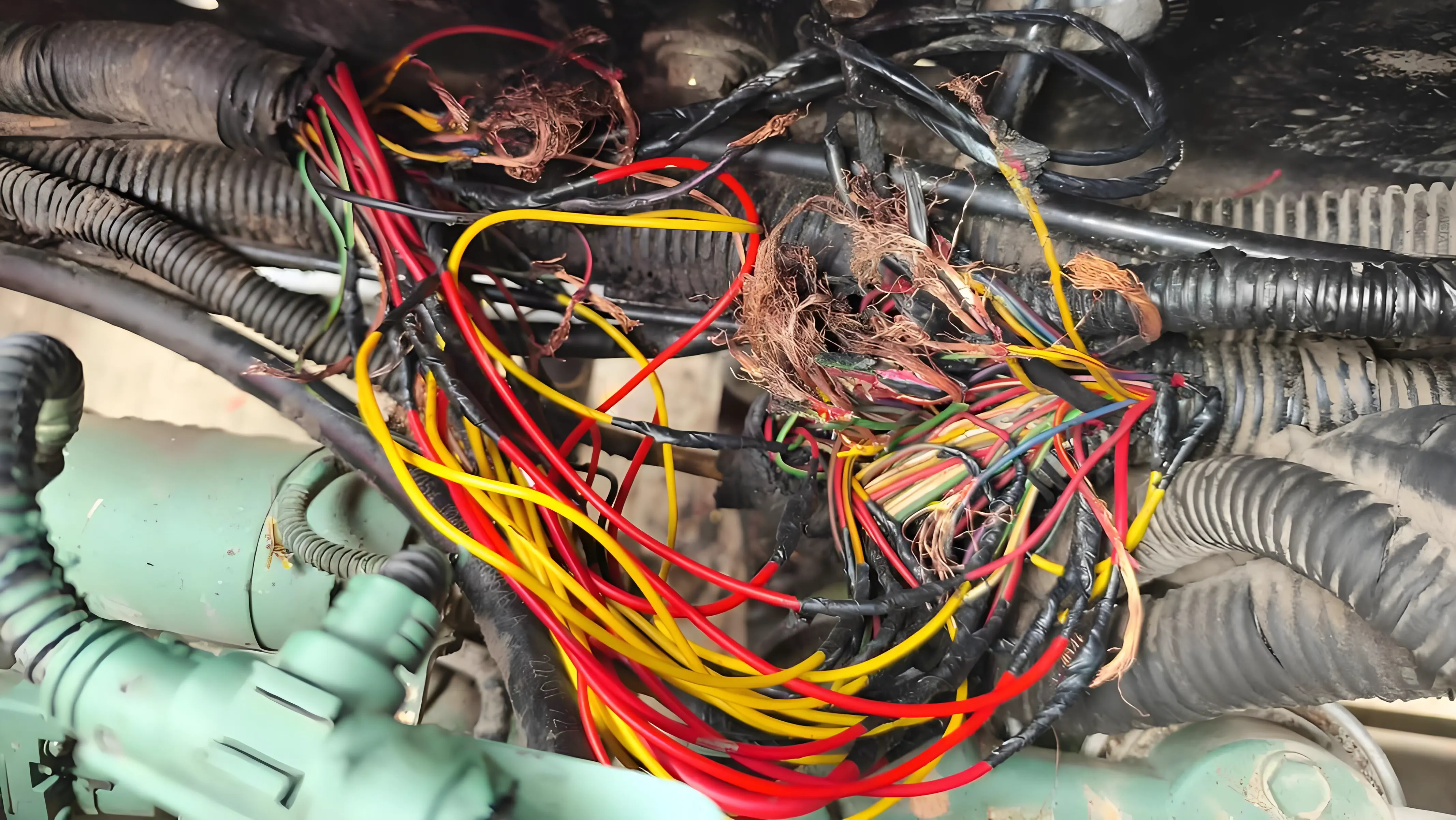

El I. Causas comunes del arnés de cableado Burnout
1. Sobrecarga actual: La carga excede el rango de diseño.
Cada cable del arnés tiene una corriente nominal correspondiente. Supongamos que el usuario aplica demasiada energía al sistema (como reemplazar una bombilla de alta potencia o agregar equipos adicionales). En ese caso, la corriente excede la capacidad de carga del cable, lo que hace que la temperatura del conductor aumente y finalmente conduzca a la fusión de la capa aislante.
Solución:
- Compruebe la calificación actual y la compatibilidad del anillo de cable de cada circuito.
- Seleccione arneses de alambre de alta temperatura y alto voltaje certificados por UL o ISO;
- Añadir fusibles o dispositivos de protección de disyuntores a los circuitos críticos.

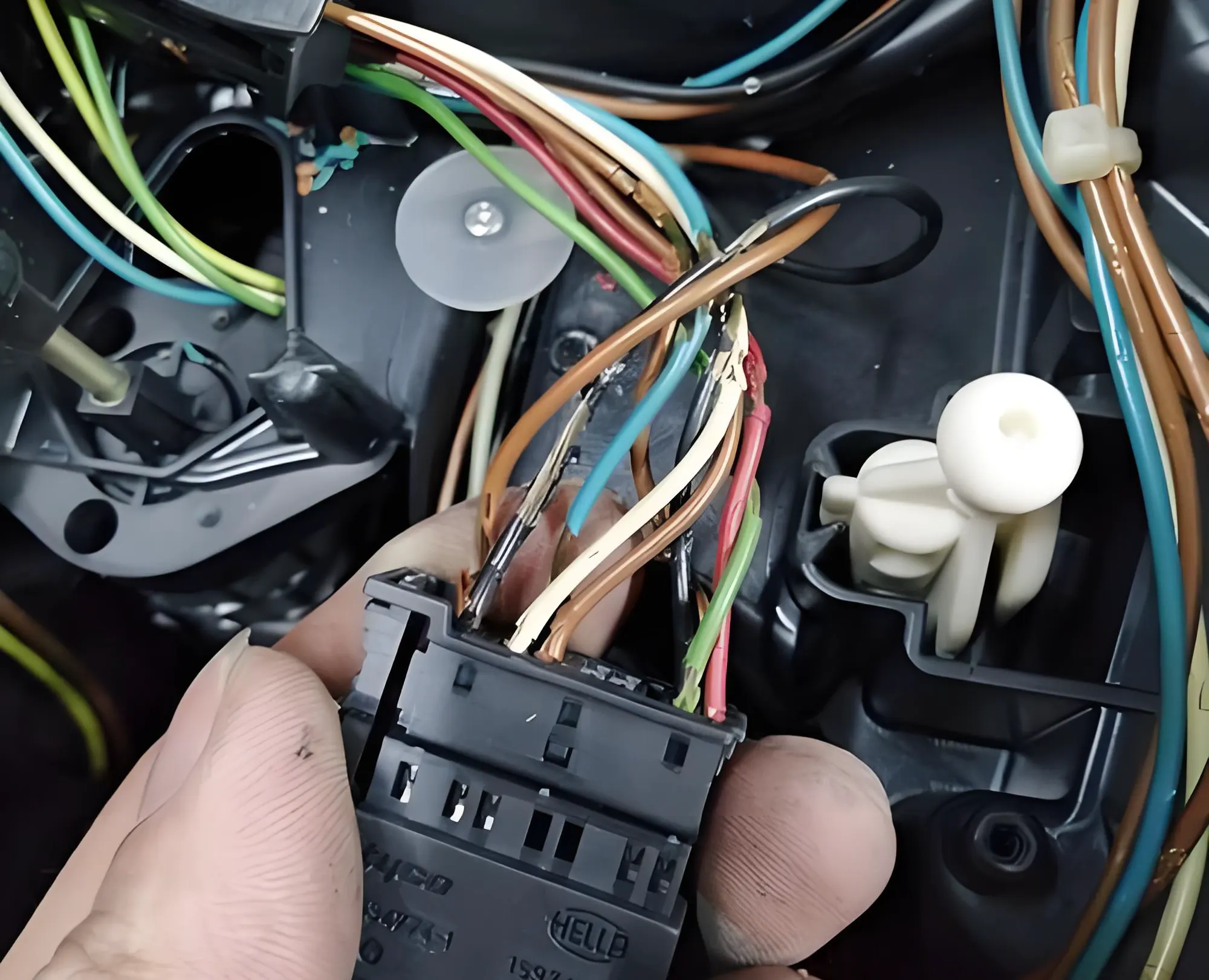

2. Pobre contacto en la articulación: una fuente oculta de alta temperatura.
El agotamiento a menudo comienza en los puntos de conexión. El contacto deficiente, la oxidación, la holgura o el crimpado terminal deficiente pueden crear áreas de alta resistencia, causando un calentamiento localizado cuando fluye la corriente, lo que lleva a la fusión o la quema.
Solución:
- Utilice terminales calificados y herramientas de crimpado profesionales;
- Evitar la auto-soldadura o el empalme temporal;
- Revise regularmente los conectores del arnés de alambre para detectar decoloración, sobrecalentamiento u olores inusuales.
3. Los materiales aislantes son envejecidos o no son resistentes a las condiciones ambientales.
La capa aislante del arnés de alambre no solo evita cortocircuitos, sino que también resiste la humedad, la temperatura y la corrosión química. Si se expone a altas temperaturas, aceite o radiación ultravioleta durante mucho tiempo, los materiales de PVC o PE envejecerán gradualmente, se endurecerán o incluso se agrietarán, lo que conducirá a descargas de arco o cortocircuito y quemadura.
Solución:
- Seleccione los materiales adecuados para el entorno de operación (por ejemplo, usar XLPE, PTFE o alambre de silicona).
- Instale tuberías corrugadas protectoras o mangas aislantes en áreas de alta temperatura o vibración.
- Mantenga el equipo limpio y evite que las manchas de aceite corrojan la capa aislante.
4. Diseño de cableado inadecuado: tensión mecánica y acumulación de calor
En muchos dispositivos, los arneses de cableado se doblan excesivamente, se estiran o se colocan cerca de los componentes que generan calor (como motores y transformadores). Esta tensión mecánica hace que los conductores estén bajo tensión constante, rompiendo gradualmente los cables de cobre internos y creando puntos localizados de alta resistencia, lo que lleva a sobrecalentamiento y agotamiento.
Solución:
- Siga las normas de cableado (como IPC /WHMA-A - 620).
- Permitir un radio de flexión suficiente y evitar curvas de ángulo agudo.
- Evite el contacto directo entre el arnés de cableado y el disipador de calor, el tubo de escape o el módulo de alimentación.
5. Cortocircuitos y fallas a tierra
Los cortocircuitos son el "asesino definitivo " de los arneses de cableado. Cuando los terminales positivos o negativos o las líneas de señal accidentalmente entran en contacto con la carcasa metálica, la corriente aumenta instantáneamente, causando calor intenso y carbonización de la capa aislante.
Soluciones:
- Utilice vainas de alto aislamiento y resistentes a la abrasión.
- Diseñar un sistema de puesta a tierra fiable.
- Añadir un módulo de protección contra sobrecorriente.
II. Cómo evitar el arnés de alambre burnout
- Control de fase de diseño: Asegurar el diámetro del cable, la corriente y la compatibilidad ambiental;
- Selección estricta de materiales: dar prioridad a los materiales con certificaciones UL, CE y RoHS;
- Procesos de fabricación calificados: crimpado profesional, pruebas e inspección de aislamiento;
- Normas de instalación: Evite el estrés, evite las fuentes de calor y mantenga la limpieza.
- Mantenimiento regular: Monitorear el aumento de temperatura de las juntas y la resistencia al aislamiento.
Si su proyecto requiere arneses de cableado resistentes a quemaduras, resistentes a altas temperaturas o impermeables diseñados a medida, puede consultar a fabricantes profesionales como: Asamblea de arnés de cableEspecializada en arneses de cableado personalizados para equipos automotrices, médicos y de comunicación, proporcionando a las empresas servicios integrados desde el diseño y la selección de materiales hasta las pruebas.
por… ¿Qué? FAQ
Q1: ¿Se puede reparar un arnés de alambre quemado?
En general, no se recomienda repararlo usted mismo. Incluso si se vuelve a envolver o soldar, todavía puede haber daños en los cables de cobre internos o falla del aislamiento. Se recomienda reemplazar todo el arnés de cable.
Q2: ¿Por qué los arneses de cableado automotriz se queman fácilmente?
Los sistemas automotrices funcionan bajo bajo voltaje y alta corriente, y en entornos complejos (alta temperatura, vibración, humedad). Cualquier conexión suelta o instalación inadecuada de equipos eléctricos adicionales puede causar fácilmente un sobrecalentamiento localizado.
Q3: ¿Cómo saber si un arnés de cableado está a punto de quemarse?
Si nota un olor inusual, ablandamiento, oscurecimiento del color o una capa de aislamiento pegajosa, indica un aumento excesivo de temperatura localizada. Desconecte inmediatamente la corriente e inspeccione el arnés.
Q4: ¿Cómo elegir un arnés de cableado más seguro?
Elige productos de arnés de cableado que cumplan con las normas internacionales comoISO 6722 y el 758. Compruebe la temperatura nominal y las especificaciones del conductor, y asegúrese de que el proveedor proporcione un informe de prueba completo.
por… por. Resumen
El agotamiento del arnés de cableado no es accidental, sino que es el resultado de problemas en múltiples etapas, incluido el diseño, la instalación, el medio ambiente y el mantenimiento. Para prevenir fundamentalmente el agotamiento, es esencial: seleccionar los materiales científicamente, garantizar el cableado estandarizado, realizar inspecciones regulares y optar por la personalización profesional.
En los sistemas críticos, la prevención es peor que la cura. A través de la colaboración con fabricantes con experiencia como Asamblea de arnés de cable, puede obtener soluciones de arnés de cableado más fiables y seguras, eliminando el riesgo de agotamiento en su fuente.
