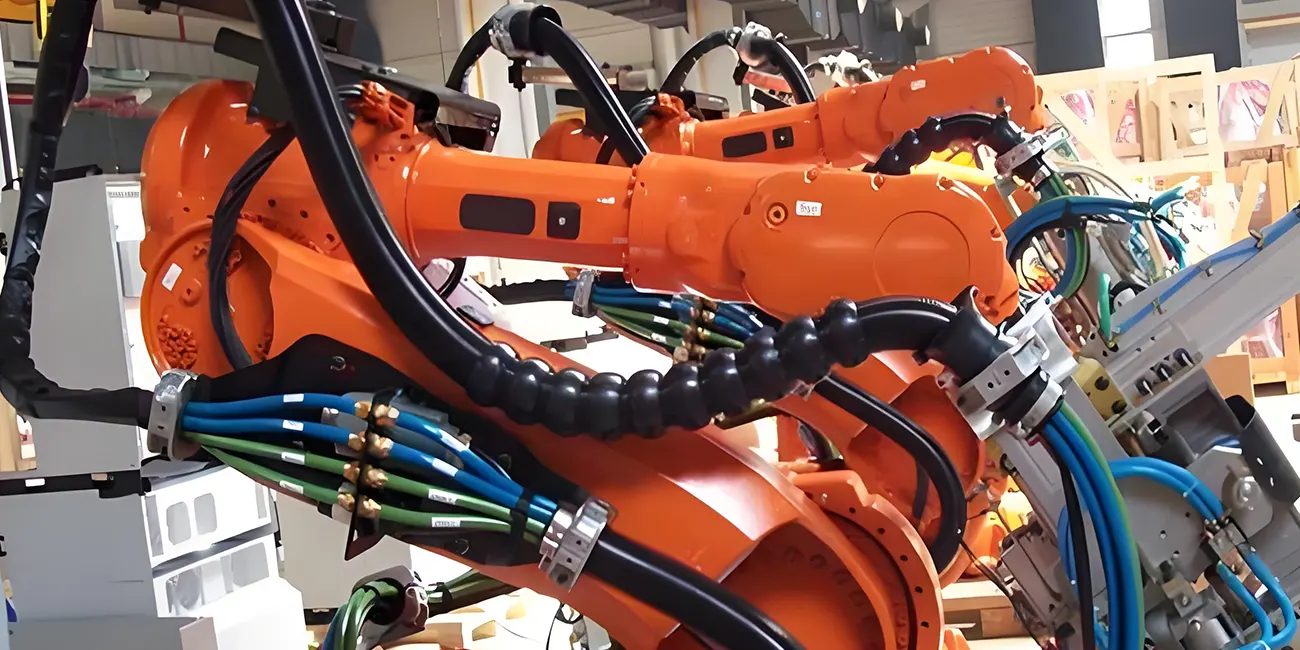

Guía sobre arneses de cable flexibles para robótica: Cómo elegir, cómo probar y cómo prolongar su vida útil

En robots industriales, máquinas de clasificación de alta velocidad, robots colaborativos y líneas de producción automatizadas, la vida útil de los mazos de cables suele determinar la estabilidad de todo el sistema. Los mazos de cables convencionales se deterioran rápidamente o incluso se rompen bajo flexión prolongada, movimientos alternativos de la cadena portátil, torsión e impactos de aceleración. En cambio, los mazos de cables flexibles para robótica están diseñados específicamente para estas condiciones de trabajo de alta intensidad, manteniendo la estabilidad estructural y la integridad de la señal incluso después de millones de ciclos.

Supongamos que busca una solución de cableado para brazos robóticos, guías, ejes articulados o sistemas dinámicos de alta velocidad. En ese caso, esta guía le ayudará a comprender a fondo los aspectos clave de los arneses de cableado para robots resistentes a la flexión, incluidos los materiales y la estructura, así como los métodos de selección.

I. ¿Qué es un arnés de cable flexible para robótica?

Un arnés de cables flexible para robots es una interconexión eléctrica diseñada para entornos de movimiento altamente dinámicos. Generalmente incluye conductores, cables, capas aislantes, blindaje, materiales de amortiguación, conectores y refuerzo mecánico adicional. En comparación con los arneses estándar, ofrece:

1. Alta flexibilidad de vida

Diseñado para soportar millones —a veces decenas de millones— de ciclos de flexión, como los bucles de cadena portacables en forma de U.

2. Resistencia a la torsión

Capaz de soportar movimientos de torsión repetidos, a menudo de ±180° por metro o más, lo cual es crucial para las articulaciones giratorias de los robots.

3. Refuerzo a tracción e impacto

Las fibras de Kevlar, el acolchado en capas o las estructuras mecánicas de alivio de tensión ayudan a prevenir la rotura del conductor durante la tracción o la aceleración.

4. Blindaje EMI/EMC

Los entornos robóticos presentan fuertes interferencias electromagnéticas procedentes de servomotores e inversores. Un apantallamiento estable es esencial para obtener señales fiables.

5. Materiales para chaquetas de larga duración

Entre ellos se incluyen PUR, TPE y PVC de alto rendimiento, optimizados para la resistencia al aceite, la resistencia al desgaste y una alta flexibilidad.

2. Elementos estructurales básicos de un arnés de cables para robot flexible

Para garantizar durabilidad y estabilidad, los arneses de grado robótico utilizan estructuras internas especializadas:

1. Conductores trenzados extrafinos

Cuanto más finos sean los hilos, más flexible será el conductor.

• Diámetro típico: 0,05–0,1 mm
• Beneficio: mayor vida útil y flexibilidad.

2. Sistema de almacenamiento en búfer multicapa

Entre el conductor y la cubierta, se colocan amortiguadores como los siguientes:

• Rellenos flexibles
• Capas trenzadas de PET
• Cintas de baja fricción

Estas características ayudan a reducir la fricción interna y a prevenir la concentración de tensiones.

3. Opciones de blindaje

Dependiendo de la aplicación:

• Malla de cobre estañado
• Compuesto de lámina de aluminio y malla
• Blindaje continuo de 360°

Esencial para cables de codificadores, líneas de comunicación de bus y señales sensibles.

4. Materiales de la chaqueta

Los distintos materiales se adaptan a distintos entornos:

3. Cómo elegir el arnés de cables flexible adecuado para robots

Seleccionar un cable para robot es más que comprobar si es “flexible”. Debe adaptarse a las condiciones reales de funcionamiento.

1. Identificar el tipo de movimiento

Los distintos movimientos imponen diferentes tensiones:

2. Confirmar los requisitos eléctricos

Los arneses robóticos suelen integrar:

• Cables de alimentación
• Cables del codificador
• Buses de comunicación (EtherCAT, CAN, RS-485)
• Cables del servomotor
• Líneas de señal de E/S

Comprobaciones clave:

• Consistencia de impedancia
• Continuidad del blindaje
• Un diseño que aísla las señales sensibles

3. Condiciones ambientales

Considere:

• Rango de temperatura (p. ej., de −40 °C a +80 °C)
• Exposición a aceite de corte o lubricantes industriales
• Choques o vibraciones mecánicas
• Requisitos de salas blancas

4. Calidad de conectores y terminaciones

Las terminaciones típicas de los arneses de los robots incluyen:

• Conectores circulares M12/M23
• Interfaces para servocodificadores
• Conectores moldeados a medida
• Diseños de terminales anti-tensión

La mayoría de las fallas ocurren cerca de los conectores, por lo que la calidad de la terminación es fundamental.

4. Escenarios de aplicación comunes

Los arneses robóticos flexibles se utilizan ampliamente en:

• Robots industriales de 6 ejes (soldadura, manipulación, paletizado)
• Robots colaborativos
• Maquinaria de clasificación de alta velocidad
• Sistemas de corte y pulverización láser
• Impresión 3D y automatización de precisión
• Plataformas de automatización médica
• Equipos para semiconductores

Cualquier escenario que requiera movimiento continuo, microposicionamiento o tareas dinámicas de alta frecuencia debe utilizar arneses de cables robóticos específicos.

5. ¿Cómo saber si un arnés de cables es realmente “flexible”?

Las pruebas estándar de la industria incluyen:

1. Prueba de Bending Life

• Curvación en forma de U con carga y velocidad.
• Validado por 1.000.000 + ciclos.

2. Prueba de torsión

• Torsión repetida, como ± 180 ° o ± 360 °
• Distribución de tensiones en articulaciones rotativas.

3. Prueba de durabilidad Drag-Chain

• Movimiento de alta velocidad, larga distancia, alta frecuencia.

4. Pruebas ambientales

• Sal spray
• Resistencia al aceite
• Shock de temperatura
• Resistencia a la abrasión

Siempre solicite a los proveedores:

• Curva de vida
• Parámetros de prueba dinámica
• Hoja de datos (datasheet)

6. Errores comunes y cómo evitarlos

Error 1: Utilizar cables de control normales en lugar de cables para robots.

Resultado: fallo de la señal o rotura del conductor en cuestión de semanas.

Error 2: No hay reserva de longitud de movimiento

Genera una tensión severa en los conectores.

Error 3: Ignorar la interferencia electromagnética

Provoca ruido en el codificador, fluctuación en el servo y pérdida de comunicación.

Error 4: Selección incorrecta del material de la chaqueta

El PVC, por ejemplo, se degrada rápidamente en ambientes oleosos.

Error 5: Sujeción o fijación incorrecta

Un enrutamiento o amarre incorrecto puede "estrangular" un cable durante el movimiento.

7. Preguntas frecuentes: Preguntas comunes sobre arneses de cables flexibles para robots

1. ¿Cuánto dura un arnés de cables flexible para robots?

Dependiendo de la estructura y los materiales, la vida útil oscila entre 1.000.000 y más de 20.000.000 de ciclos.

Si necesita arneses personalizados duraderos para robots de alta movilidad, WIRE HARNESS ASSEMBLY puede diseñar soluciones reforzadas optimizadas para su radio de curvatura, ángulo de torsión y trayectoria de movimiento específicos.

2. ¿Es la vida a torsión más importante que la vida a flexión?

Sí, especialmente para los robots de 6 ejes, la resistencia a la torsión suele ser el factor principal.

3. ¿Pueden los cables de cadena portátiles sustituir a los cables de los robots?

No. Los cables de cadena portacables no están diseñados para torsión multiaxial ni para movimientos compuestos.

4. ¿Los arneses de cables de los robots requieren personalización?

La mayoría de las aplicaciones requieren soluciones personalizadas porque las longitudes, las rutas de enrutamiento y los conectores varían según el equipo.

5. ¿Cómo puedo prolongar la vida útil real de los cables?

• Enrutamiento adecuado
• Abrazaderas flexibles y alivio de tensión
• Evitar la curvatura por debajo del radio mínimo
• Conectores y moldeo de alta calidad

8. Conclusión

Un arnés de cables flexible para robots no es solo un "cable blando", sino un componente de alta ingeniería diseñado para entornos dinámicos exigentes, que debe proporcionar una larga vida útil a la flexión, una fuerte resistencia a la torsión, un blindaje estable, una formulación de materiales optimizada y una robusta fabricación de terminaciones, y elegir el adecuado puede mejorar significativamente la confiabilidad, reducir el tiempo de inactividad y extender la vida útil general del sistema, ya sea construyendo un sistema de producción de alta velocidad u optimizando el enrutamiento de cables para un robot colaborativo.
