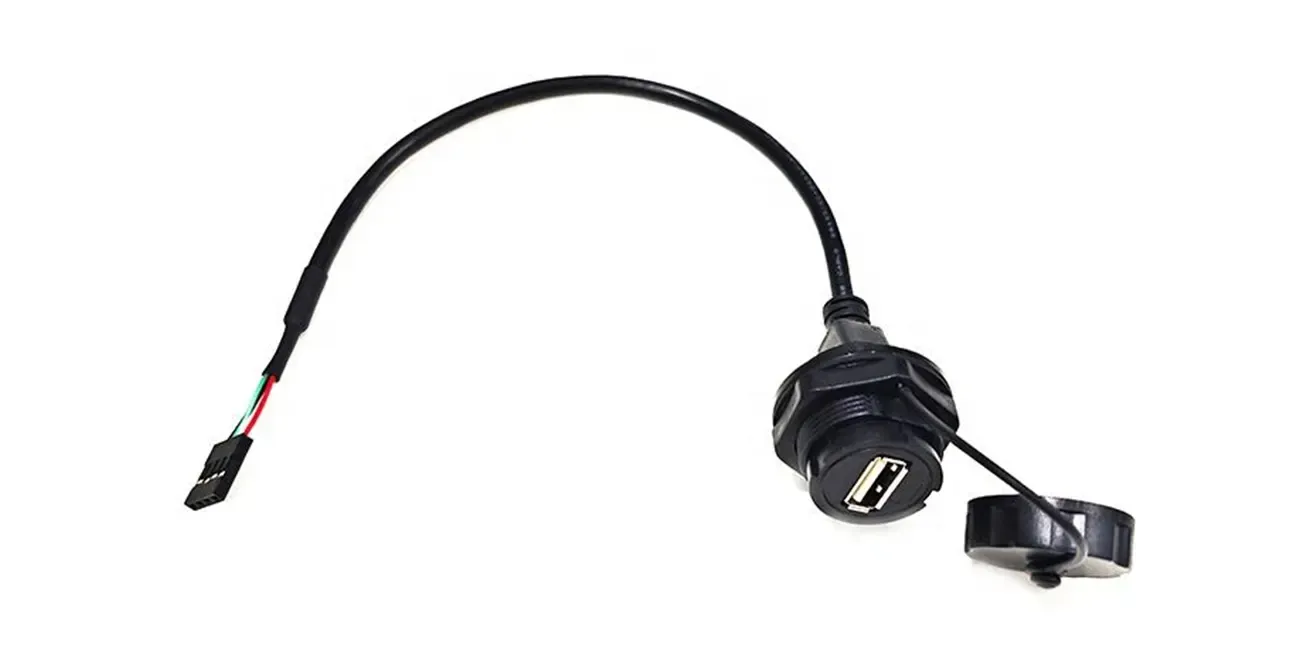

M25 arnés de conector de aviación USB impermeable

El arnés de conector de aviación USB impermeable M25, con clasificación de impermeabilidad IP67 / 68, excelente rendimiento eléctrico y confiabilidad mecánica, es adecuado para una variedad de entornos y se utiliza ampliamente en campos industriales, al aire libre, de comunicación y otros campos; En la era digital, la estabilidad del equipo de transmisión afecta directamente a la eficiencia industrial, la calidad de la comunicación y la velocidad de respuesta del sistema inteligente. Los datos de la industria muestran que el 38% de las fallas de los equipos de transmisión son causadas por defectos materiales en los componentes de conexión del núcleo, y el 29% son causados por errores de proceso. Sin embargo, nuestro conector USB2.0 M25, a través de una estricta selección de materiales y una fabricación de precisión, controla la probabilidad de falla a menos del 0,2%, convirtiéndose en un punto de referencia de confiabilidad en el campo de la transmisión.

1. Materiales seleccionados: límites de rendimiento respaldados por datos

Materiales Wire:

El cable central de este producto adopta UL2725 28AWG / 1P + 24AWG / 2C, y cada parámetro ha sido verificado por la ingeniería:

• Material de conductor: Utilizamos cobre libre de oxígeno de alta pureza al 99,9% con una conductividad del 101% IACS, que es un 15% menor que la pérdida de transmisión del cobre electrolítico ordinario. El diámetro del cable 28AWG está retorcido por 7 hebras de alambre de cobre de 0,12 mm, con una tolerancia de hebra única de ± 0,003 mm y una capacidad de carga de corriente continua de 0,8 A a 30 ° C; el diámetro del cable 24AWG está retorcido por 7 hebras de alambre de cobre de 0,20 mm, con una capacidad de carga de corriente de 2,5 A, que puede cumplir con los requisitos de señal y suministro de energía del equipo de transmisión.
• Aislamiento y cubierta exterior: La capa aislante interna está hecha de PVC resistente a la temperatura de 105 ° C con un voltaje de ruptura.‰ 20 kV / mm; La vaina negra exterior es PVC modificado, que puede resistir ciclos de temperatura extrema de -40 °C a 80 °C (1000 ciclos sin agrietamiento), y tiene una resistencia al desgaste de 5000 fricciones bajo una carga de 500g sin exponer el cobre (de acuerdo con las normas ASTM D4060).

Conector:

Cada diseño del conector está dirigido a "fallo cero ", y los parámetros clave son los siguientes:

Componentes finales de cola:

• Concha de plástico DuPont 2.54 (4pin): nylon reforzado 66 + 30% fibra de vidrio, resistencia a la tracción 85MPa, estabilidad dimensional a -40 ° C„ƒ El 105„ƒ (deformación térmica‰ ¤0.2mm / m), pasó la prueba de retardante de llama UL94 V - 0 (autoextinguible dentro de 10 segundos del fuego) y la prueba de llama de aguja (IEC 60695, sin propagación de llama abierta).
• Terminal DuPont 2.54 espesor de chapa de estaño de 5 μ m, sin óxido en la prueba de pulverización de sal de 48 horas (ASTM B117), fuerza de enchufe estable a 3.5 ± 0.5N, fuerza de crimpado con alambre 24 - 28AWG‰ ¥8N (de acuerdo con el estándar UL486A).

Componentes front-end:

• USB A 2.0 hembra 4P: escombrilla de bronce de fósforo (módulo elástico 110GPa), después de 1500 pruebas de enchufe y extracción (velocidad 30mm / s), la resistencia de contacto inicial es de 26mI ©, y después de la prueba, todavía es‰ ¤30mÎ ©, y la tasa de error de bits de transmisión de datos es baja.

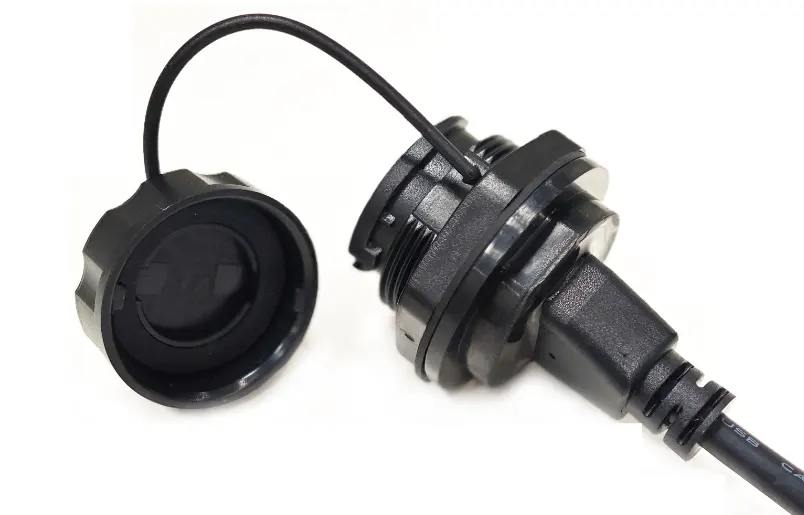

• Conector impermeable M25. Concha negra PC + ABS, nivel impermeable IP67 (inmersión en 1 metro de agua durante 30 minutos), con anillo de sellado de silicona negra (resistencia al envejecimiento del ozono), dureza 60 ± 5 Shore A, tasa de deformación permanente por compresión ≠15% (100)„ƒ y— 22 horas), todavía puede sellar en el ambiente de vibración de 10 - 2000Hz, adecuado para la instalación de cable de 12 - 18mm.

2. Artesanía rigurosa: precisión a nivel milimétrico en todo el proceso de fabricación

Cada producto es controlado con precisión en cada proceso, y los estándares cuantitativos para los procesos clave son los siguientes:

• Wire Cutting: Se utiliza una máquina de corte de alambre totalmente automática, con el error de longitud controlado en ± 0.1 mm (actualizado desde el original ± 0.5 mm), una capacidad de producción por hora de 3.000 alambres y una verticalidad de la superficie de corte de ± 3 mm.‰ ¥90 ° ± 0.5 ° para evitar la desviación de soldadura posterior.
• Peeling y peeling del núcleo: Después de cortar la lámina de aluminio trenzada, el error de longitud de peeling de la vaina exterior es‰ ¤0.2 mm, y la longitud expuesta de la cabeza de desprendimiento del cable del núcleo es de 3.0 ± 0.1 mm. Asegúrese de que el cable central no se aplastará después de la extracción (no se rompe ningún cable de cobre bajo un microscopio).
• Wire de soldadura: se adopta el proceso de soldadura de prensado en caliente de pulso (temperatura 380 ± 5 ° C)„ƒ presión de 0,3 MPa), la fuerza de extracción de la junta de soldadura es‰ ¥5N (promedio de la industria 3N), y la resistencia de aislamiento después de la soldadura es‰ ¥1000MÎ © (500V DC), eliminando la interrupción de la señal causada por soldadura en frío.
• Moldeo de moldes interiores y exteriores: La máquina de moldeo por inyección es controlada por un servomotor, la presión de inyección del molde interno es de 80 ± 2 bar, el molde exterior utiliza PVC 45P, la resistencia al impacto a -30 °C.„ƒ es de 20 kJ / m2, y la tasa de cambio de volumen es‰ ¤5% después de la prueba con aceite IRM 903 (70„ƒ y— 24 horas), y la resistencia a los impactos mecánicos es fuerte. El tiempo de enfriamiento del molde exterior es de 15 ± 1 segundos, y la precisión dimensional después del moldeo alcanza el nivel IT12 (tolerancia ± 0,05 mm), y el espacio libre con la junta es de‰ 0,03 mm.

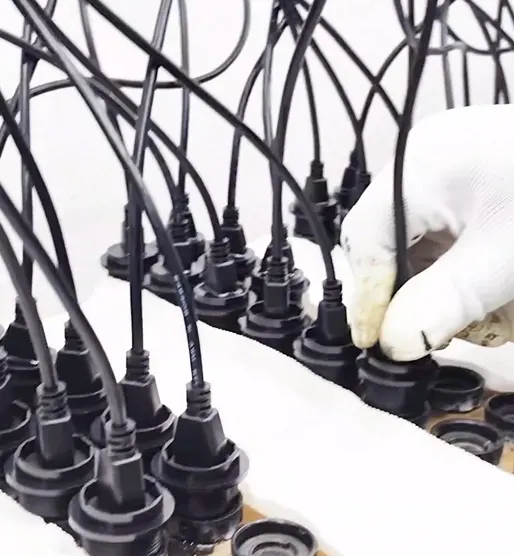

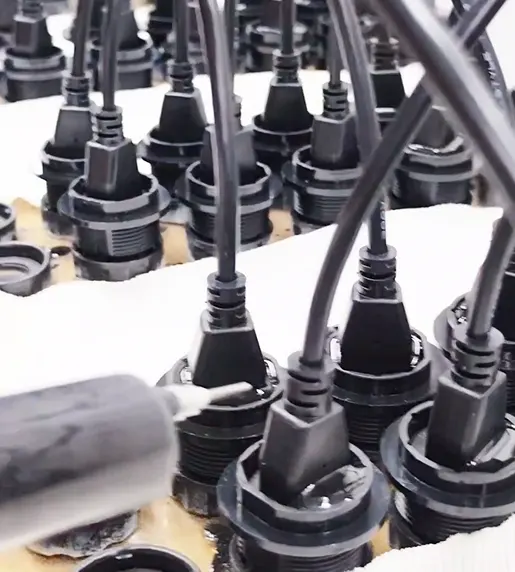

• Ver ter peg amento AB : Como se muestra en la figura a continuación , uti lice un acces orio para mez c lar autom á ticamente en una relación de peso de 1: 1 (er ror de‰ ¤ ± 1%), 2 horas para soli di ficación inicial y 24 horas para soli di ficación completa a 25 ° C .„ƒ. La condu ctiv idad tér mica del peg amento después del cur ado es de 0, 8 W / (mã)ƒ» K . En los - 50„ƒ hasta el 120„ƒ prueba de ciclo , el rend imiento de sella do imper me able permane ce sin cambios durante más de 5 años .

• Insertar la carcasa y el procesamiento del extremo de la cola: insertar una carcasa negra de 600V, diámetro de 5,0 mm, 30 mm de largo en el extremo de la cola del cable, insertar la carcasa de goma DuPont después de que se realice el terminal y luego reducir la carcasa.

Sesión de pruebas:

• Prueba eléctrica: Prueba de continuidad (resistencia)‰ Prueba de aislamiento (A)‰ ¥100MÎ © a 500V DC);
• Prueba mecánica: prueba de oscilación de 180 ° (frecuencia 1Hz, carrera 50mm) todavía se realiza normalmente después de 3000 veces. Durante la prueba, el producto se fija en un accesorio especial, y el cable se oscila hacia adelante y hacia atrás en un rango de 180 °. El cambio en la resistencia es‰ ¤0.5Î © (mucho más bajo que el estándar promedio de la industria de 1Î ©), y el conector no tiene grietas, y el cable no se rompe, lo que verifica la estabilidad estructural bajo escenarios de vibración de alta frecuencia. Después de la prueba, la apariencia será 100% inspeccionada.

Enfoque técnico:

• Moldeo externo moldeo: Utilizando material de PVC 45P, tiene resistencia UV, la eficiencia de moldeo es un 20% más alta que la de los materiales tradicionales, y el acabado superficial alcanza Ra0.8μ m, con una excelente estética general.
• Moldeado SR: El extremo de cola del conector está hecho de una estructura de alivio de tensión (SR), que puede dispersar la tensión cuando el cable se dobla y aumentar el número de pruebas de oscilación de las convencionales 2000 veces a 3000 veces, reduciendo en gran medida el riesgo de rotura del cable.

Desde el control a nivel molecular de los materiales hasta la precisión a nivel de micrones de los procesos, el cable conector USB2.0 M25 producido por KaweeiHarness Factory ha redefinido los estándares de fiabilidad de los componentes principales de los equipos de transmisión. Ya sea que se trate de control industrial en entornos extremos o redes de comunicación interactiva de alta frecuencia, puede convertirse en el soporte clave para "compromiso cero" en su enlace de transmisión. Si necesita un arnés personalizado, no dude en entrar Toque con nosotros.
